Controladores solares SR91SR868C9 para calentador de agua solar presurizado dividido

1.1 Descripción general

• SR91 es una versión mejorada del SR868C9.

• SR91 se utiliza en un sistema de calentador de agua solar presurizado dividido.

• Controlado de forma inteligente por el último microcontrolador de alto rendimiento de NXP.

• Todos los dispositivos usan estándares de grado industrial para operar en ambientes fríos, de alta temperatura y húmedos, mientras usan un chip de reloj para un control preciso del tiempo.

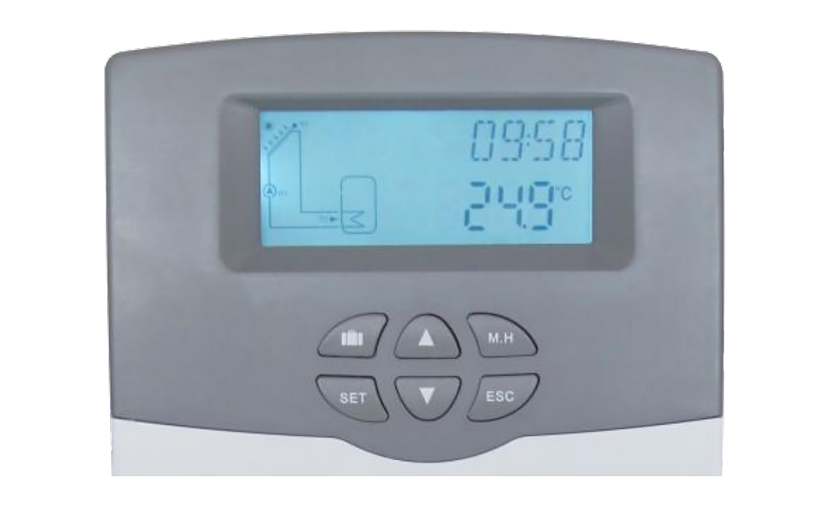

• El controlador es de tipo LCD, con una apariencia hermosa, un rendimiento estable y confiable, fácil de instalar, como el producto accesorio más ideal para calentadores de agua solares de presión dividida.

1.2 Capacidad de aplicaciones

• Número máx. De coleccionistas: 1

• Número máx. De tanques de almacenamiento: 1

• Número máx. De relés: 4

• Número máx. De sensores: 5

• Número máximo de sistema de aplicación de visualización: 1

1.3 Funciones principales

• Ajuste de hora CLK
• THET sincronización calefacción auxiliar
• Función de control de temperatura / tiempo de la bomba de circulación del extremo del agua CIRC durante tres períodos
• Entrada de contraseña de PWD
• CARGAR ajuste de calentamiento del tanque
• Función de colector COL
• Función de apagado de emergencia del colector OCEM
• Colector de refrigeración OCCO
• Temperatura mínima del colector OCMI
• Función anticongelante del colector OCFR
• Función de enfriamiento FRÍO
• OSTC tanque de enfriamiento
• Transferencia térmica OHDP
• Función de temporizador
• AH función de regulación automática de temperatura
• Función de alarma de falla de pitido BEEP
• Función manual MAN
• Función de protección de bloqueo BLPR
• Función de esterilización a alta temperatura OTDI
• Monitoreo de flujo FS y protección de ralentí de la bomba
• Conversión de UNIDAD entre Celsius y Fahrenheit
• RET reset
• PASS configuración de contraseña
• M.H calefacción manual
• Modelo económico
• Arranque manualmente la bomba de circulación de agua
• Función de vacaciones
• Función de protección
• Apague la protección de memoria
• El protector de pantalla

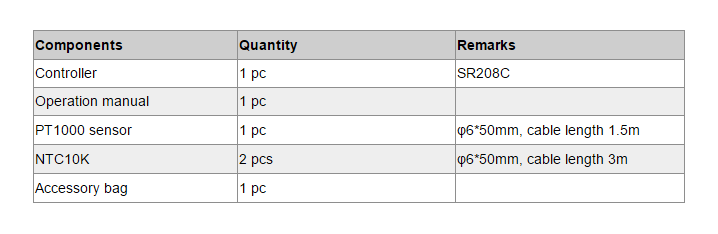

1.4 Alcance de entrega

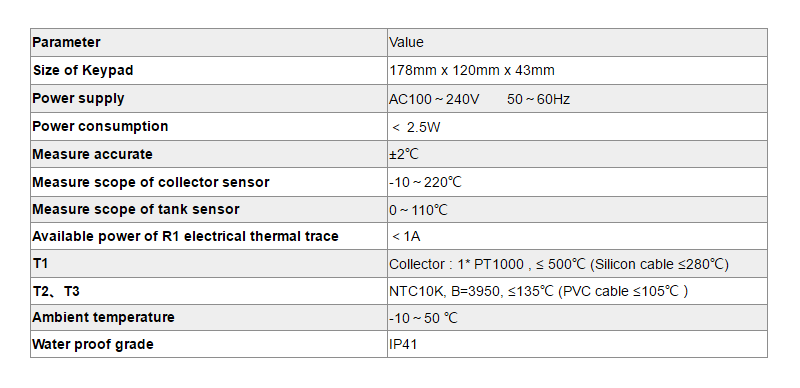

2.1 Parámetros técnicos

2.2 Accesorios opcionales

2.2.1 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm. Fuente de alimentación: 180V ~ 264V / AC 50 / 60Hz. Potencia adecuada: ≤ 4000W. Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43.

Diagrama de conexión SR802:

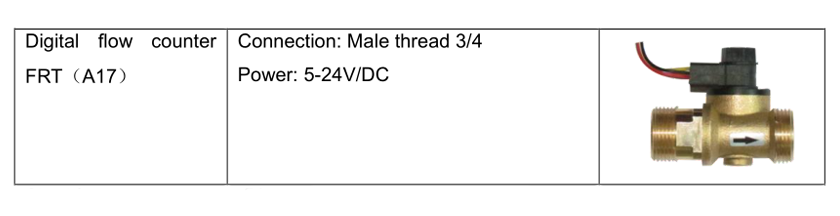

2.2.2 Contador de flujo digital FRT

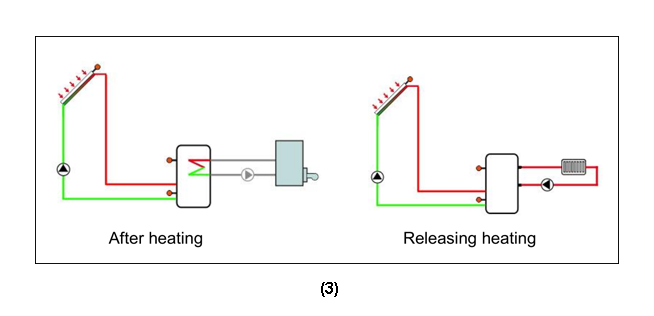

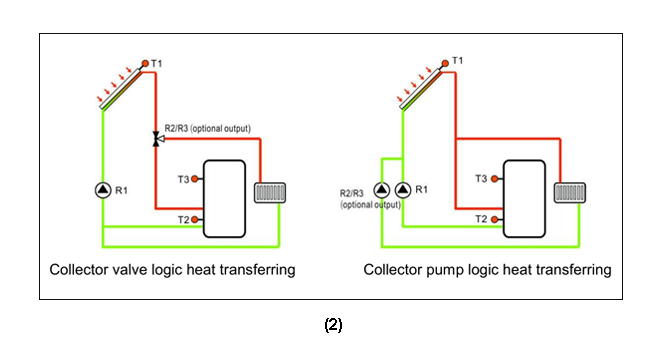

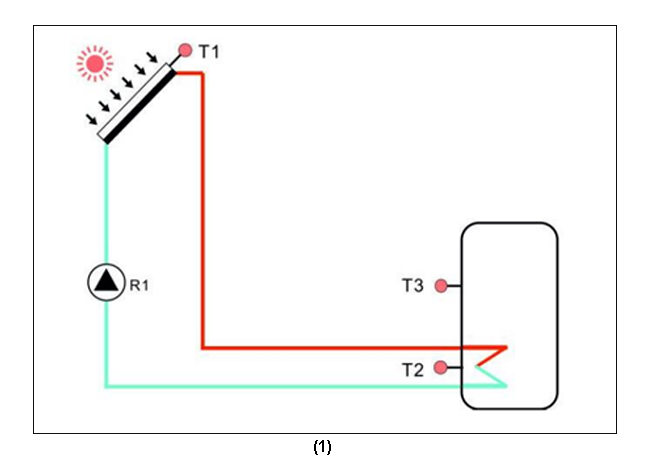

3.1 SR91 Insdiagrama de tallación

3.2 Descarga del manual de instalación de SR91:

instrucción de operación SR91
