وحدات تحكم بالطاقة الشمسية SR91SR868C9 لسخان الماء الشمسي المضغوط المضغوط

يتم استخدام SR91 / SR868C9 في نظام سخان المياه الشمسي المضغوط المقسم.
  • SR91 / SR868C9
  • تنطبق على SFBS / SFFS / SFES
  • دائرة متكاملة / ABS
  • تحكم في نظام التسخين الشمسي بذكاء
  • مناسبة لسخان الماء الشمسي المضغوط المقسم
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • SR91 هو نسخة مطورة من SR868C9.

  • يتم استخدام SR91 في نظام تسخين المياه بالطاقة الشمسية المضغوط.

  • يتم التحكم بذكاء بواسطة أحدث متحكم عالي الأداء من NXP.

  • تستخدم جميع الأجهزة معايير من الدرجة الصناعية للعمل في البيئات الباردة ، ودرجات الحرارة المرتفعة ، والرطبة ، أثناء استخدام شريحة الساعة للتحكم الدقيق في التوقيت.

  • وحدة التحكم من نوع LCD ، بمظهر جميل ، وأداء مستقر وموثوق ، وسهل التركيب ، كمنتج ملحق مثالي لمسخن المياه بالطاقة الشمسية بالضغط المقسم.

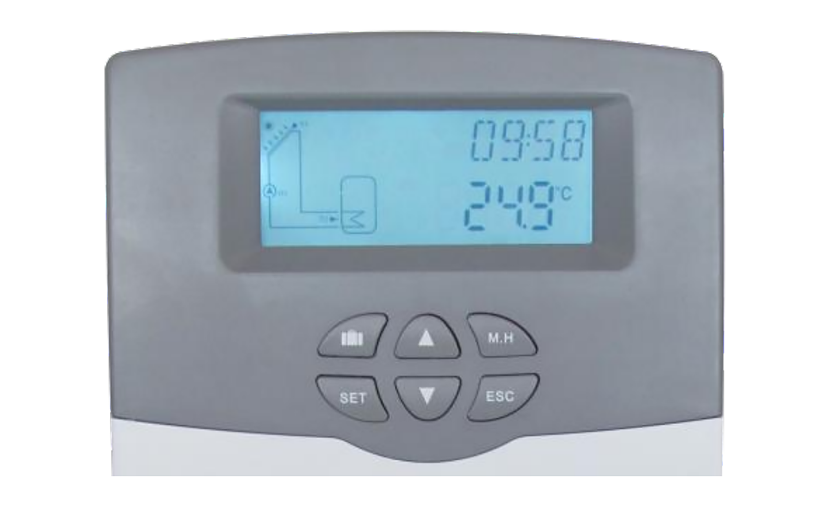

أجهزة تحكم بالطاقة الشمسية SR208C لسخان الماء الشمسي المضغوط المضغوط p1.1

1.2 سعة التطبيقات

  • العدد الأقصى لهواة الجمع: 1

  • الحد الأقصى لعدد خزانات التخزين: 1

  • الحد الأقصى لعدد المرحلات: 4

  • الحد الأقصى لعدد أجهزة الاستشعار: 5

  • العدد الأقصى لنظام تطبيق التصور: 1

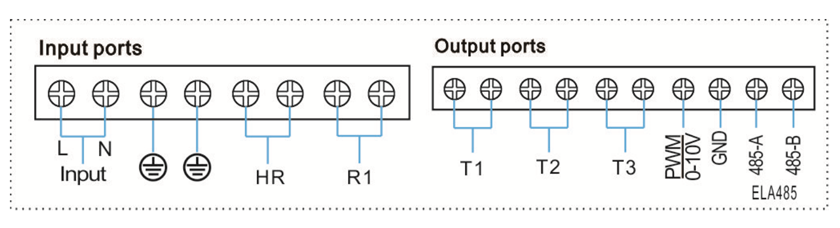

SR208C تحكم بالطاقة الشمسية لسخان الماء المضغوط المضغوط سبليت p1.2


1.3 الوظائف الرئيسية

  • إعداد وقت CLK
  • THET توقيت التدفئة المساعدة
  • وظيفة التحكم في درجة حرارة المضخة / وقت التحكم في مضخة الماء CIRC لمدة ثلاث فترات
  • إدخال كلمة مرور الأشخاص ذوي الإعاقة
  • إعداد تدفئة الخزان LOAD
  • وظيفة جامع COL
  • وظيفة إغلاق الطوارئ جامع OCEM
  • تبريد جامع OCCO
  • درجة الحرارة الدنيا لمجمع OCMI
  • وظيفة مضادة للتجمد لمجمع OCFR
  • وظيفة التبريد COOL
  • تبريد خزان OSTC
  • النقل الحراري OHDP
  • وظيفة مؤقت الوقت
  • وظيفة التنظيم التلقائي لدرجة الحرارة
  • وظيفة التنبيه خطأ الطنان
  • وظيفة MAN اليدوية
  • وظيفة حماية حجب BLPR
  • وظيفة التعقيم في درجات الحرارة العالية OTDI
  • مراقبة تدفق FS وحماية تباطؤ المضخة
  • تحويل وحدة بين مئوية وفهرنهايت
  • إعادة تعيين RET
  • إعداد كلمة المرور PASS
  • التدفئة اليدوية M.H
  • النموذج الاقتصادي
  • ابدأ تشغيل مضخة تدوير نهاية الماء يدويًا
  • وظيفة عطلة
  • وظيفة الحماية
  • إيقاف حماية الذاكرة
  • شاشة التوقف

1.4 نطاق التسليم

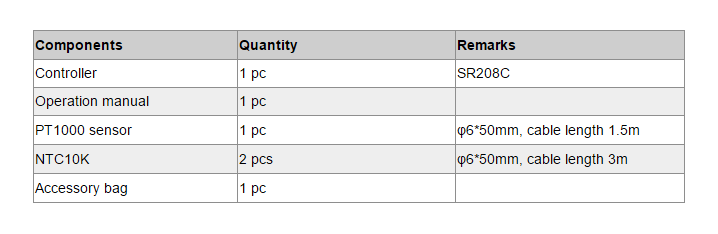

SR208C تحكم بالطاقة الشمسية لسخان الماء المضغوط المضغوط سبليت p1.4


2. المعايير الفنية

2.1 المعايير الفنية

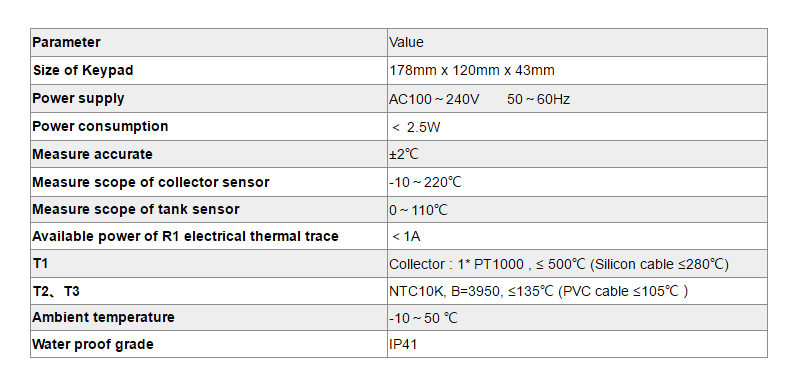

SR208C تحكم بالطاقة الشمسية لسخان الماء المضغوط المضغوط سبليت p2.1


2.2 الملحقات الاختيارية

2.2.1 التتابع الكهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية of4000W.

دراجيه

وحدة التلامس ذات القدرة العالية: SR802


عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط وحدة التحكم والسخان الكهربائي.

البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم.

مصدر الطاقة: 180V ~ 264V / AC 50 / 60Hz.

قوة مناسبة: ≤ 4000W.

درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43.



مخطط اتصال SR802:

802 ر


2.2.2 عداد التدفق الرقمي FRT

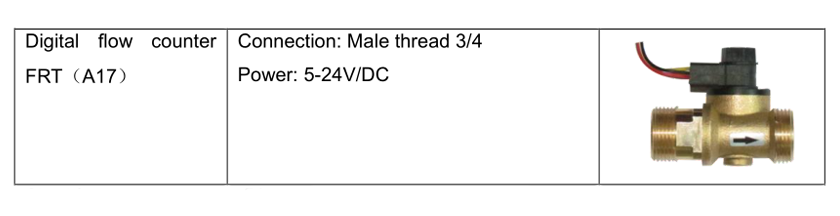

وحدات التحكم بالطاقة الشمسية SR91SR868C9 لسخان الماء الشمسي المضغوط المضغوط p2.2.2



3. تثبيت المنتج

3.1 ريال 91 Insمخطط الارتفاع

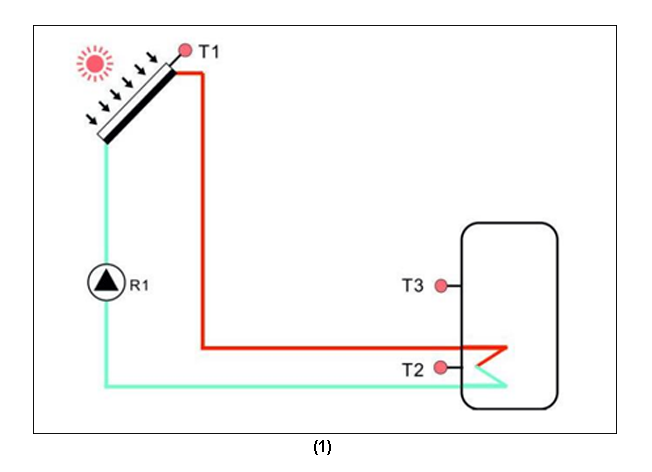

وحدات تحكم بالطاقة الشمسية SR91SR868C9 لسخان الماء الشمسي المضغوط المضغوط p3.1-1

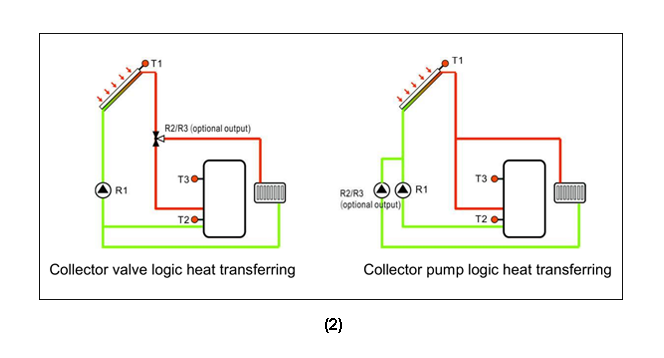

وحدات تحكم بالطاقة الشمسية SR91SR868C9 لسخان الماء الشمسي المضغوط المضغوط p3.1-2

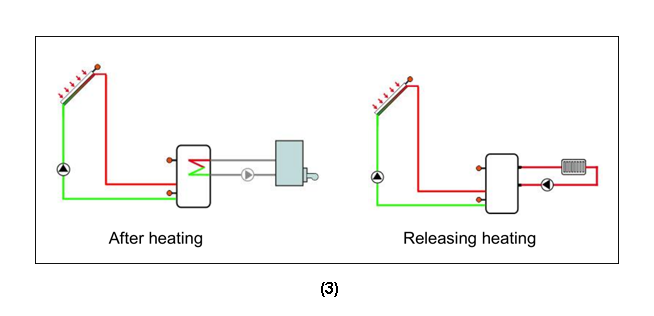

وحدات تحكم بالطاقة الشمسية SR91SR868C9 لسخان الماء الشمسي المضغوط المضغوط p3.1-3


3.2 تنزيل دليل التثبيت SR91:

تعليمات التشغيل SR91
