SR91SR868C9 Солнечные контроллеры для сплит герметичного солнечного водонагревателя

1.1 Обзор

• SR91 является обновленной версией SR868C9.

• SR91 используется в сплит-системе солнечного водонагревателя под давлением.

• Интеллектуально управляется новейшим высокопроизводительным микроконтроллером от NXP.

• Все устройства используют промышленные стандарты для работы в холодных, высокотемпературных и влажных средах, в то время как для точного контроля времени используется микросхема синхронизации.

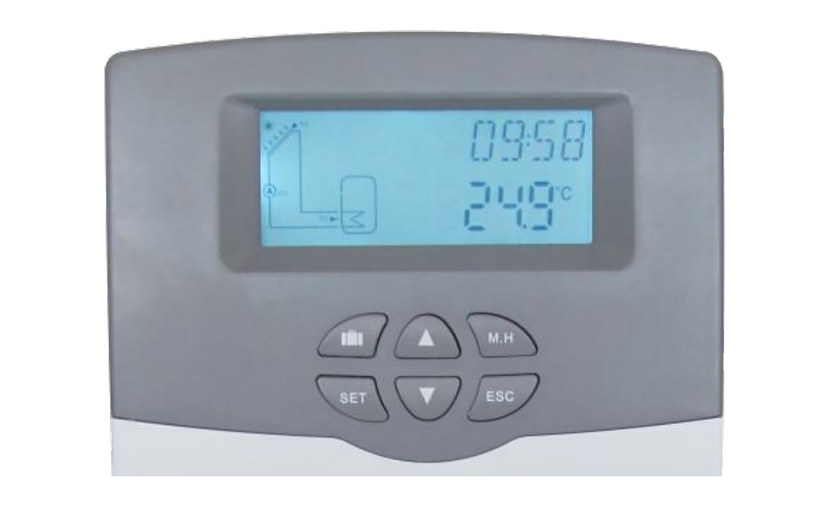

• Контроллер жидкокристаллического типа с красивым внешним видом, стабильной и надежной работой, простой в установке, как наиболее идеальный аксессуар для солнечного водонагревателя с раздельным давлением.

1.2 Объем приложений

• Максимальное количество коллекторов: 1

• Максимальное количество резервуаров: 1

• Максимальное количество реле: 4

• Максимальное количество датчиков: 5

• Макс.номер визуализации прикладной системы: 1

1.3 Основные функции

• Установка времени CLK
• ЭТО время газораспределения автономного отопления
• Функция контроля температуры / времени водяного концевого насоса CIRC в течение трех периодов
• Ввод пароля PWD
• НАГРУЗКА НА РАБОТУ БАКА
• Коллекторная функция COL
• Функция аварийного отключения коллектора OCEM
• OCCO коллектор охлаждения
• Минимальная температура коллектора OCMI
• Антифризная функция коллектора OCFR
• Функция охлаждения
• Охлаждение бака OSTC
• Термоперенос OHDP
• Функция таймера
• AH функция автоматического регулирования температуры
• Звуковая сигнализация неисправности зуммера
• MAN ручная функция
• BLPR блокирующая функция защиты
• Функция высокотемпературной стерилизации OTDI
• Контроль потока FS и защита насоса от холостого хода
• UNIT преобразование между градусами Цельсия и Фаренгейта
• RET сброс
• Установка пароля PASS
• M.H ручное отопление
• Экономическая модель
• Вручную запустить циркуляционный насос на конце воды
• Праздничная функция
• Функция защиты
• Выключить защиту памяти
• Заставка

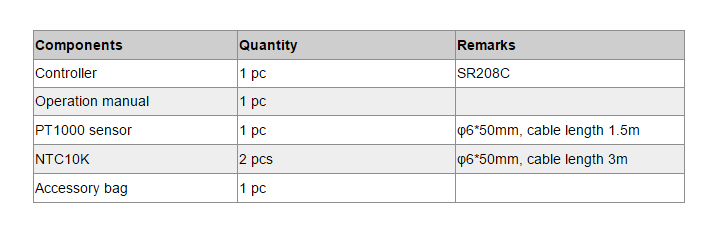

1.4 Объем поставки

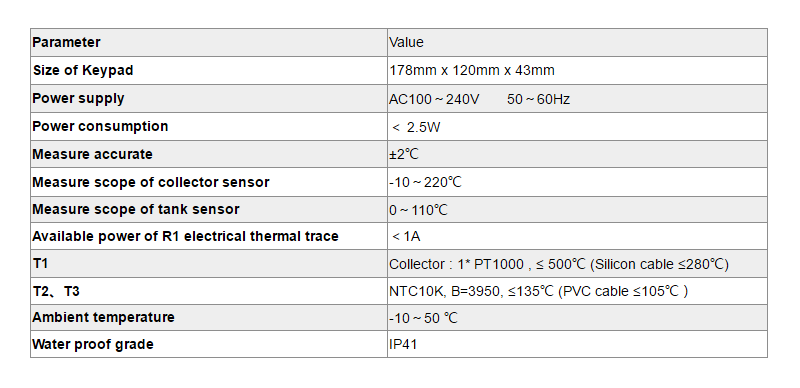

2.1 Технические параметры

2.2 Дополнительные аксессуары

2.2.1 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм. Источник питания: 180 В ~ 264 В / AC 50/60 Гц. Подходящая мощность: ≤ 4000 Вт. Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

Схема подключения SR802:

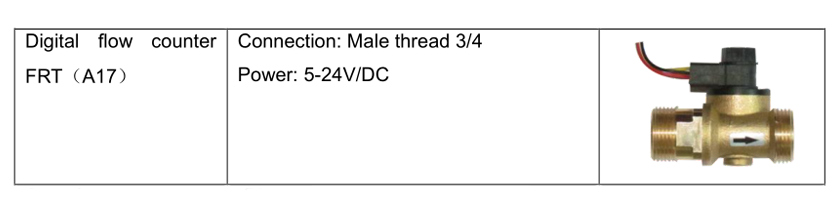

2.2.2 Цифровой счетчик расхода FRT

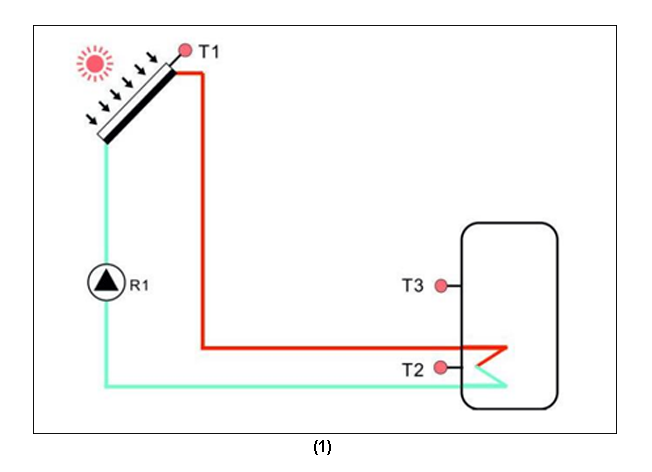

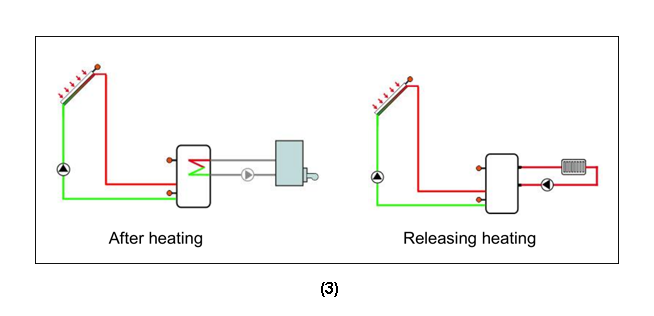

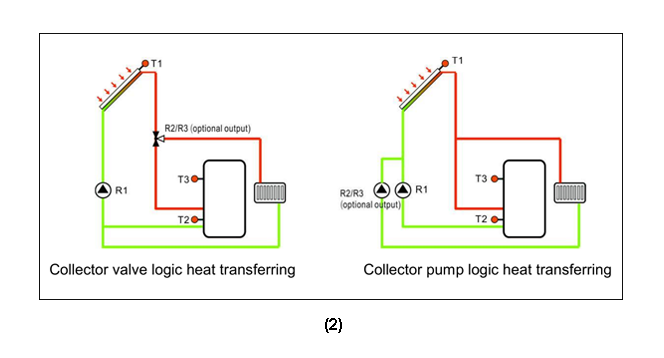

3.1 SR91 Insдиаграмма талии

3.2 SR91 Руководство по установке скачать:

инструкция по эксплуатации SR91
