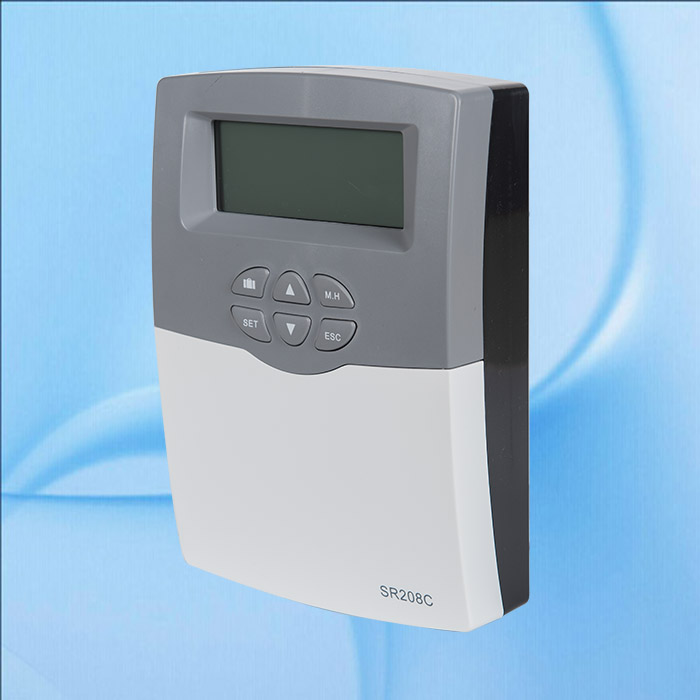

Solarregler SR91SR868C9 für geteilten Solarwarmwasserbereiter

1.1 Übersicht

• SR91 ist eine aktualisierte Version des SR868C9.

• SR91 wird in einem geteilten Solarwarmwasserbereiter-Drucksystem verwendet.

• Intelligente Steuerung durch den neuesten Hochleistungs-Mikrocontroller von NXP.

• Alle Geräte verwenden Industriestandards für den Betrieb in kalten, Hochtemperatur- und feuchten Umgebungen, während ein Taktchip für eine präzise Zeitsteuerung verwendet wird.

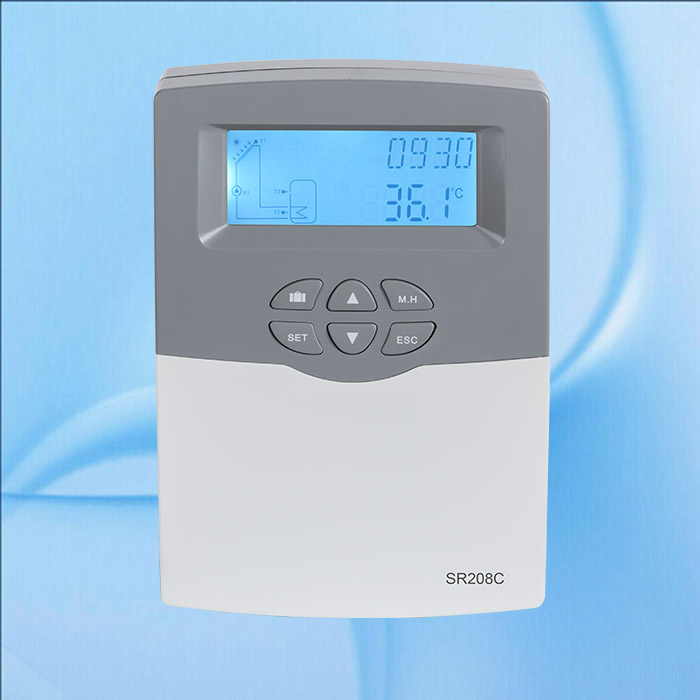

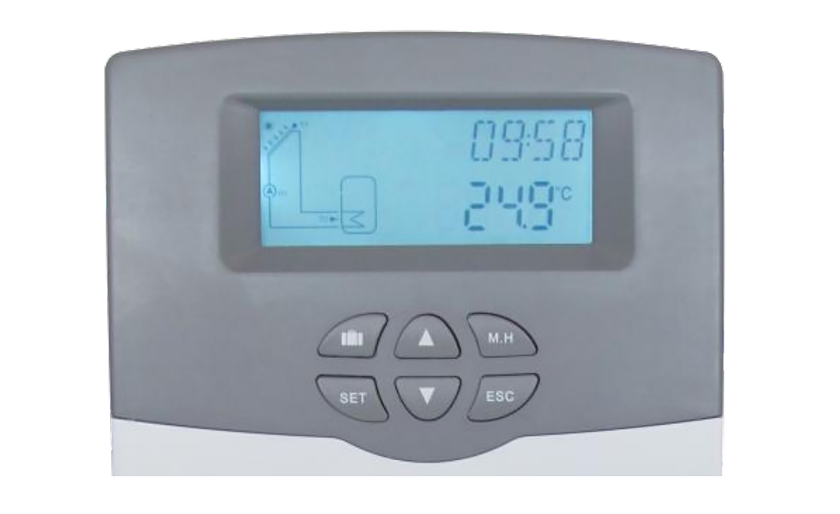

• Der Controller ist ein LCD-Typ mit einem schönen Erscheinungsbild, einer stabilen und zuverlässigen Leistung und einer einfachen Installation. Er ist das idealste Zubehörprodukt für Solarwarmwasserbereiter mit geteiltem Druck.

1.2 Anwendungskapazität

• Max. Anzahl der Sammler: 1

• Max. Anzahl der Lagertanks: 1

• Max. Anzahl der Relais: 4

• Max. Anzahl der Sensoren: 5

• Max.Anzahl des Visualisierungsanwendungssystems: 1

1.3 Hauptfunktionen

• CLK-Zeiteinstellung
• THET Timing Zusatzheizung
• Temperatur- / Zeitsteuerungsfunktion für die CIRC-Wasserumwälzpumpe für drei Perioden
• PWD-Passworteingabe
• Einstellung der Tankheizung
• COL-Kollektorfunktion
• OCEM-Kollektor-Notabschaltfunktion
• OCCO Kollektorkühlung
• Mindesttemperatur des OCMI-Kollektors
• Frostschutzfunktion des OCFR-Kollektors
• COOL Kühlfunktion
• OSTC-Tankkühlung

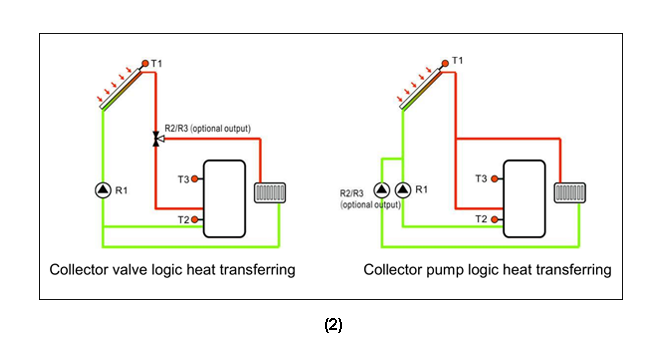

• OHDP-Wärmeübertragung
• TIME Timer-Funktion
• AH automatische Temperaturregelung
• BEEP-Summer-Fehleralarmfunktion
• MAN manuelle Funktion
• BLPR-Blockierschutzfunktion
• OTDI Hochtemperatur-Sterilisationsfunktion
• FS Durchflussüberwachung und Pumpenleerlaufschutz
• UNIT-Umrechnung zwischen Celsius und Fahrenheit
• RET zurücksetzen
• PASS-Passworteinstellung
• M.H manuelle Heizung
• Wirtschaftsmodell
• Starten Sie die Wasserumwälzpumpe manuell
• Urlaubsfunktion
• Schutzfunktion
• Speicherschutz ausschalten
• Der Bildschirmschoner

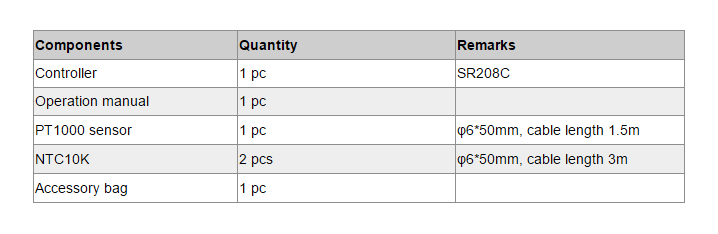

1.4 Lieferumfang

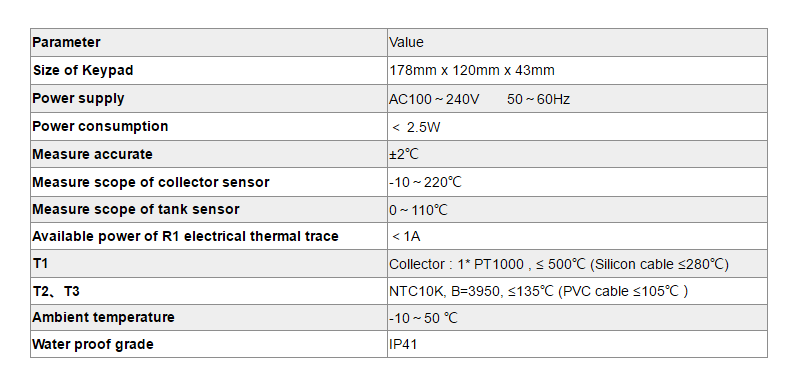

2.1 Technische Parameter

2.2 Optionales Zubehör

2.2.1 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.

Schütz mit hoher Leistung: SR802 Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm. Stromversorgung: 180 V ~ 264 V / AC 50/60 Hz. Geeignete Leistung: ≤ 4000W. Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43.

SR802 Anschlussplan:

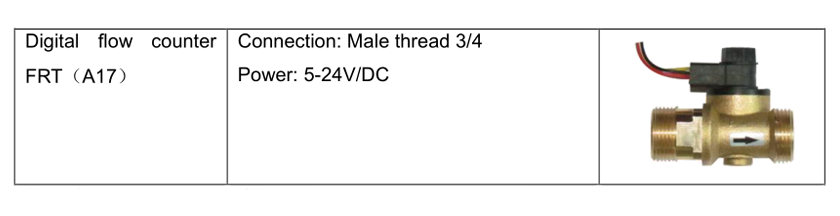

2.2.2 Digitaler Durchflusszähler FRT

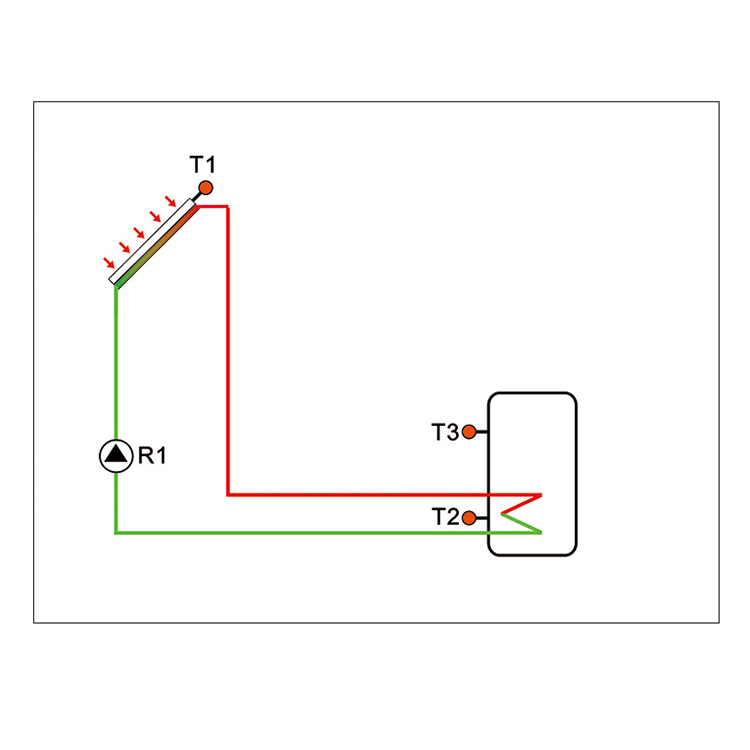

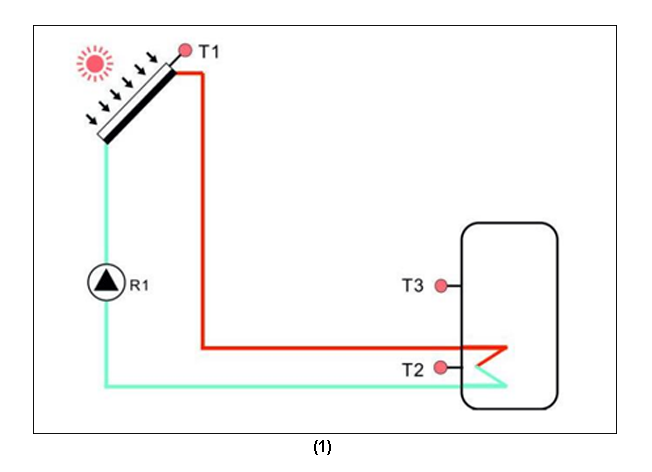

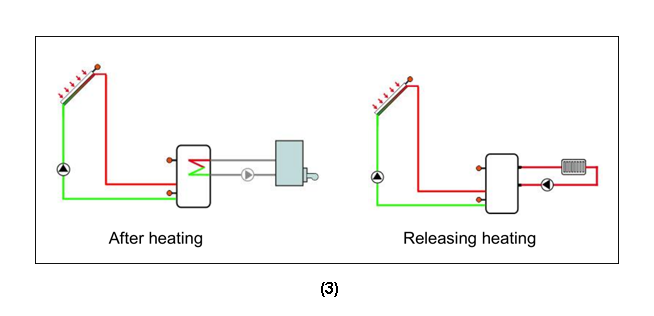

3.1 SR91 InsTallationsdiagramm

3.2 SR91 Installationshandbuch herunterladen:

Bedienungsanleitung SR91
