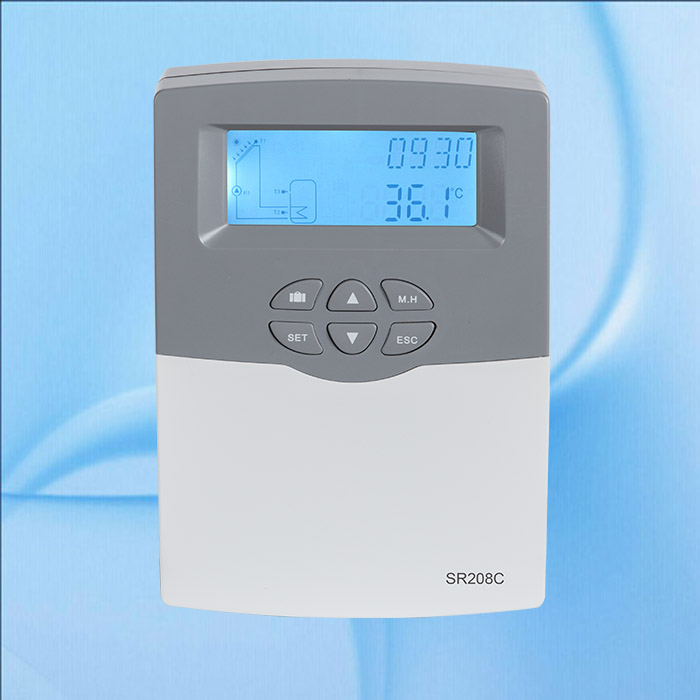

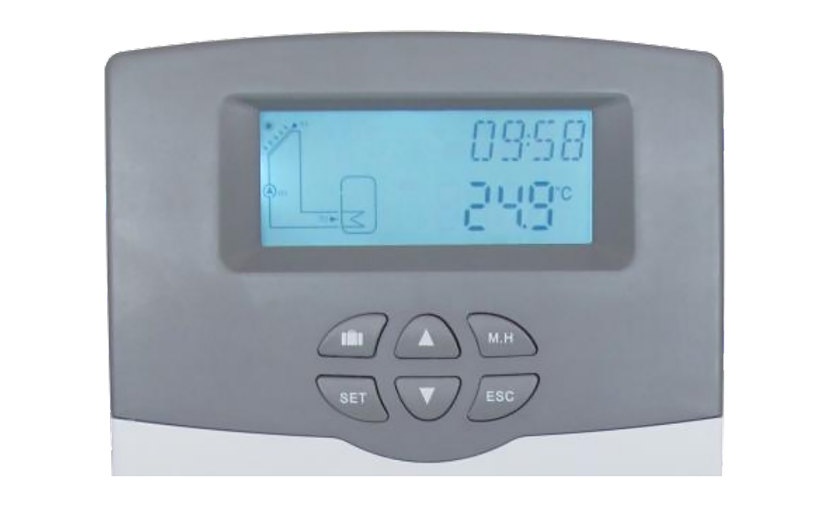

Contrôleurs solaires SR91SR868C9 pour chauffe-eau solaire sous pression divisé

1.1 Présentation

• SR91 est une version améliorée du SR868C9.

• Le SR91 est utilisé dans un système de chauffe-eau solaire sous pression divisé.

• Contrôlé intelligemment par le dernier microcontrôleur haute performance de NXP.

• Tous les appareils utilisent des normes de qualité industrielle pour fonctionner dans des environnements froids, à haute température et humides, tout en utilisant une puce d'horloge pour un contrôle précis de la synchronisation.

• Le contrôleur est de type LCD, avec une belle apparence, des performances stables et fiables, facile à installer, comme produit accessoire le plus idéal pour le chauffe-eau solaire à pression partagée.

1.2 Capacité des applications

• Nombre max de collectionneurs: 1

• Nombre maximum de réservoirs de stockage: 1

• Nombre maximum de relais: 4

• Nombre max de capteurs: 5

• Nombre maximum de système d'application de visualisation: 1

1.3 Fonctions principales

• Réglage de l'heure CLK
• THET timing chauffage d'appoint
• Fonction de contrôle de la température / temps de la pompe de circulation à circulation d'eau CIRC pendant trois périodes
• Saisie du mot de passe PWD
• Réglage du chauffage du réservoir de charge
• Fonction collecteur COL
• Fonction d'arrêt d'urgence du collecteur OCEM
• Refroidissement du collecteur OCCO
• Température minimale du collecteur OCMI
• Fonction antigel du collecteur OCFR
• Fonction de refroidissement COOL
• Refroidissement du réservoir OSTC
• Transfert thermique OHDP
• Fonction minuterie TIME
• Fonction de régulation automatique de la température AH
• Fonction d'alarme de panne du buzzer BEEP
• Fonction manuelle MAN
• Fonction de protection contre le blocage BLPR
• Fonction de stérilisation à haute température OTDI
• Surveillance du débit FS et protection de ralenti de pompe
• Conversion UNIT entre Celsius et Fahrenheit
• Réinitialisation RET
• Réglage du mot de passe PASS
• Chauffage manuel M.H
• Modèle économique
• Démarrer manuellement la pompe de circulation côté eau
• Fonction vacances
• Fonction de protection
• Désactiver la protection de la mémoire
• L'économiseur d'écran

1.4 Contenu de la livraison

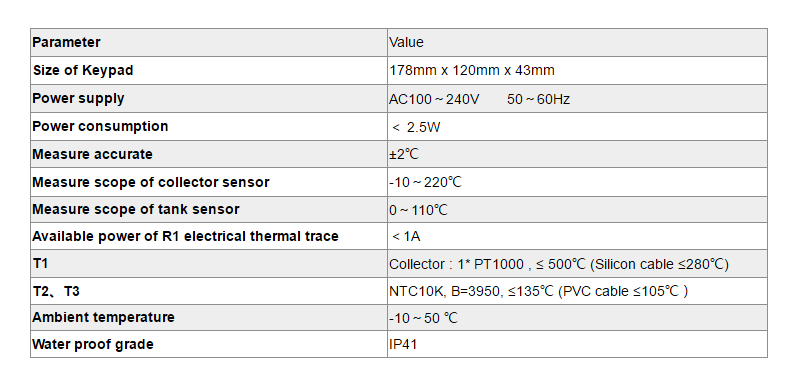

2.1 Paramètres techniques

2.2 Accessoires en option

2.2.1 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques du SR802 Dimension: 100 mm x 100 mm x 65 mm. Alimentation: 180V ~ 264V / AC 50 / 60Hz. Puissance appropriée: ≤ 4000W. Température ambiante disponible: -10 ~ 50oC Grade étanche à l'eau: IP43.

Schéma de connexion du SR802:

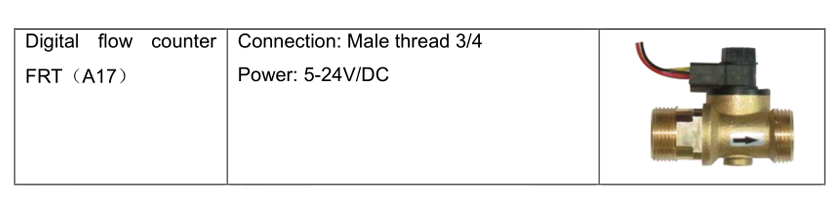

2.2.2 Compteur de débit numérique FRT

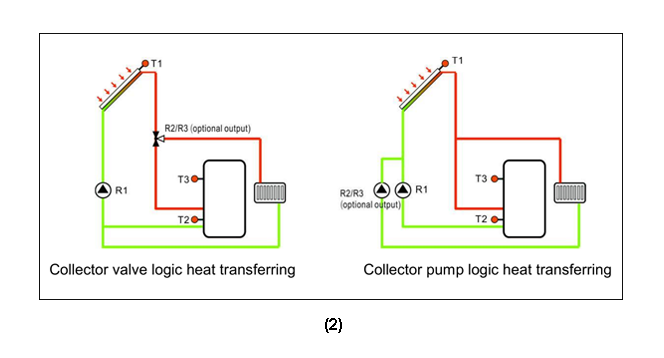

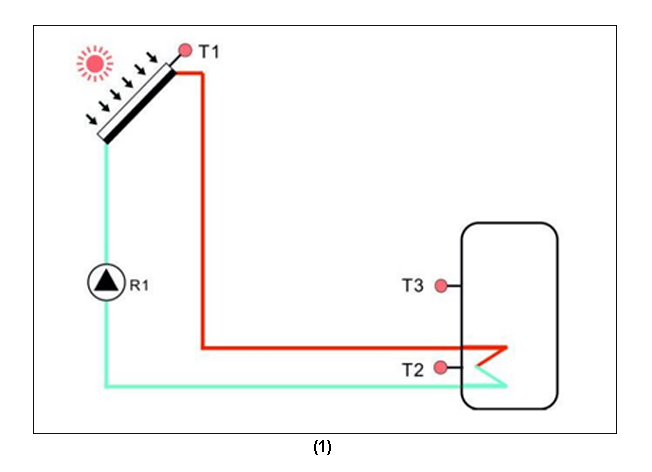

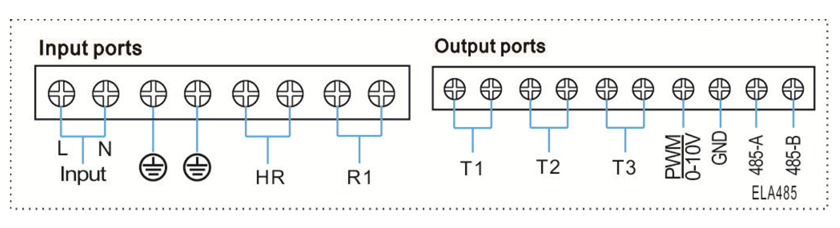

3.1 SR91 Insdiagramme de tallation

3.2 Téléchargement du manuel d'installation du SR91:

instruction de fonctionnement SR91
