Controladores solares SR81 / SR868 para calentador de agua solar presurizado dividido

1.1 Descripción general

• SR81 es una versión mejorada de SR868C8.

• SR81 / SR868 se utiliza en un sistema de calentador de agua solar presurizado dividido.

• Controlado de forma inteligente por el último microcontrolador de alto rendimiento de NXP.

• Todos los dispositivos usan estándares de grado industrial para operar en ambientes fríos, de alta temperatura y húmedos, mientras usan un chip de reloj para un control preciso del tiempo.

• El controlador es de tipo LCD, con una apariencia hermosa, un rendimiento estable y confiable, fácil de instalar, como el producto accesorio más ideal para calentadores de agua solares de presión dividida.

1.2 Capacidad de aplicaciones

• Número máx. De coleccionistas: 1

• Número máx. De tanques de almacenamiento: 1

• Número máx. De relés: 4

• Número máx. De sensores: 5

• Número máximo de sistema de aplicación de visualización: 1

• FECHA --- Configuración de fecha

• Calor temporizado --- calefacción de respaldo

• Círculo --- circulación de agua caliente

• CARGA --- Configuración del tanque de carga 1

• COL --- Coleccionista1

• BOMBA --- Modo de control de bomba

• FRÍO --- Función de enfriamiento

• AUX --- Función auxiliar

• HOMBRE --- Modo manual

• BLPR --- Función de protección de bloqueo

• OTDI --- Función de desinfección térmica

• FS --- Selección del tipo de medidor de flujo.

• UNIDAD --- Interruptor de unidad C-F

• RST --- ajuste de fábrica

• PASS --- conjunto de contraseña

• Función de vacaciones

• Protección de pantalla

• Protección contra problemas

• Comprobación de problemas

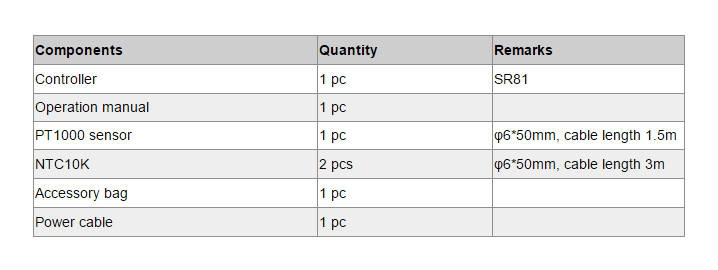

1.4 Alcance de entrega

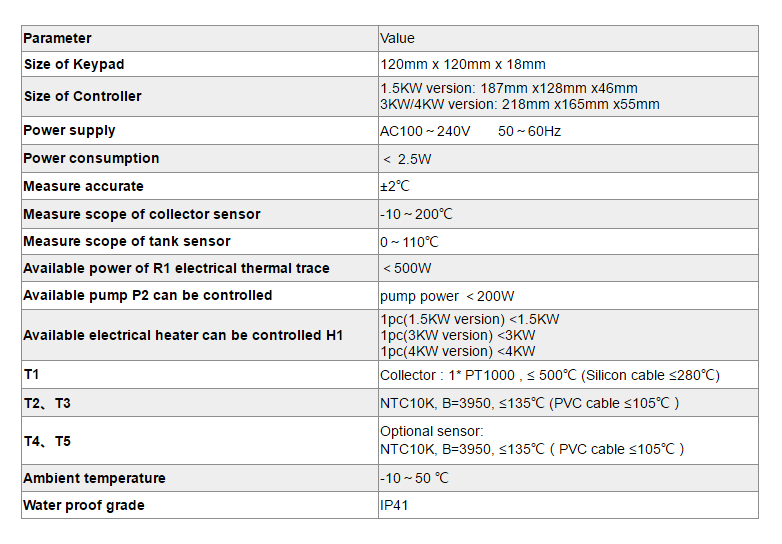

2.1 Parámetros técnicos

2.2 Accesorios opcionales

Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz Potencia adecuada: ≤ 4000W Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43

Diagrama de conexión SR802:

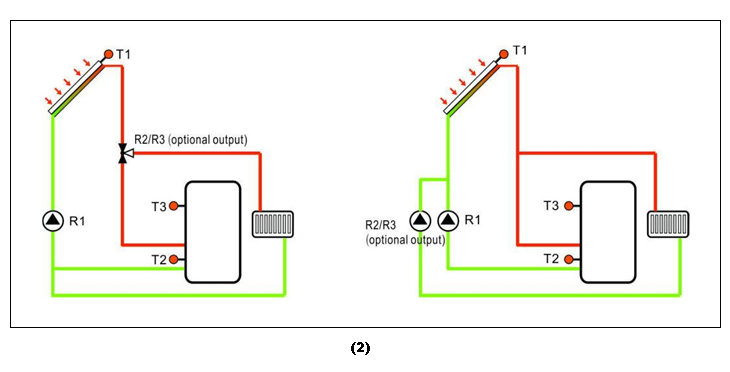

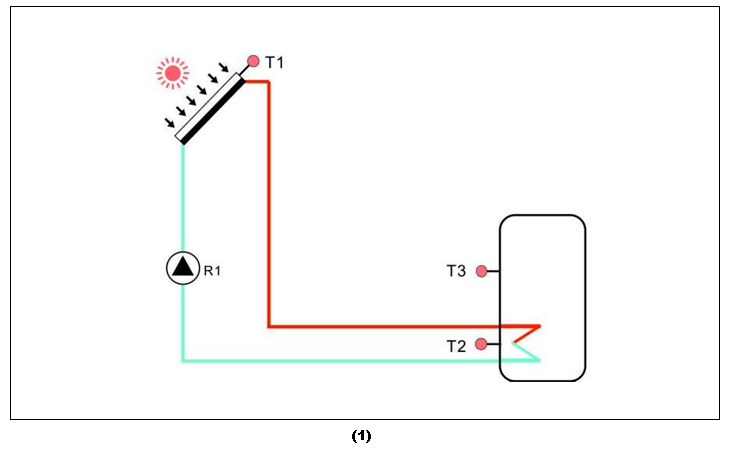

3.1 Diagrama de instalación de SR81

3.2 Enlace de descarga del manual de instalación SR81:

SR81 Operation Instruction.pdf
