SR81 / SR868 Солнечные контроллеры для Split Герметичный Солнечный водонагреватель

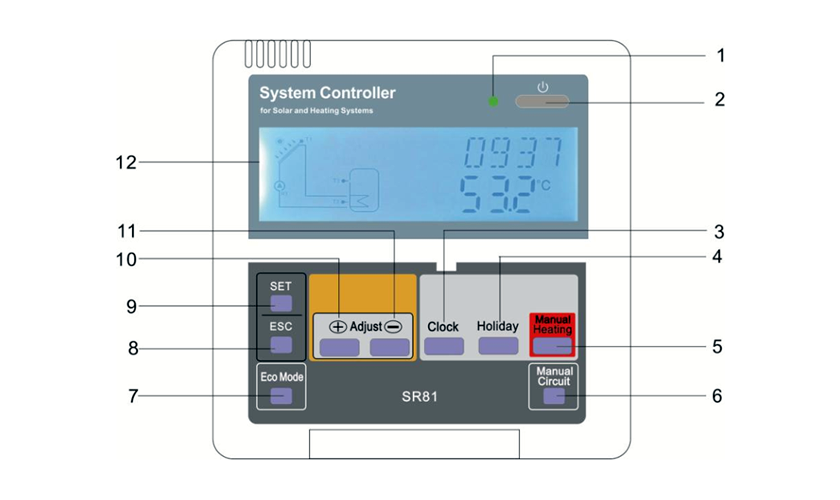

1.1 Обзор

• SR81 является обновленной версией SR868C8.

• SR81 / SR868 используется в сплит-системе солнечного водонагревателя под давлением.

• Интеллектуально управляется новейшим высокопроизводительным микроконтроллером от NXP.

• Все устройства используют промышленные стандарты для работы в холодных, высокотемпературных и влажных средах, в то время как для точного контроля времени используется микросхема синхронизации.

• Контроллер жидкокристаллического типа с красивым внешним видом, стабильной и надежной работой, простой в установке, как наиболее идеальный аксессуар для солнечного водонагревателя с раздельным давлением.

1.2 Объем приложений

• Максимальное количество коллекторов: 1

• Максимальное количество резервуаров: 1

• Максимальное количество реле: 4

• Максимальное количество датчиков: 5

• Макс.номер визуализации прикладной системы: 1

• ДАТА --- Установка даты

• Время нагрева --- резервное отопление

• Круг --- Циркуляция горячей воды

• НАГРУЗКА --- Настройка Загрузка бака1

• COL --- Collector1

• НАСОС --- Режим управления насосом

• ОХЛАЖДЕНИЕ --- Функция охлаждения

• AUX --- вспомогательная функция

• MAN --- Ручной режим

• BLPR --- Блокировка защиты

• OTDI --- функция термической дезинфекции

• FS --- Выбор типа расходомера.

• UNIT --- блок управления C-F

• RST --- заводская настройка

• PASS --- пароль установлен

• Праздничная функция

• Защита экрана

• Защита от проблем

• Проверка неисправностей

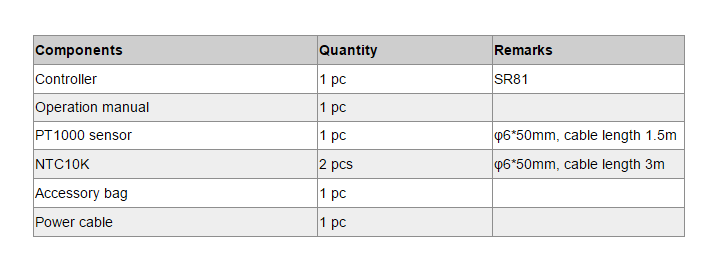

1.4 Объем поставки

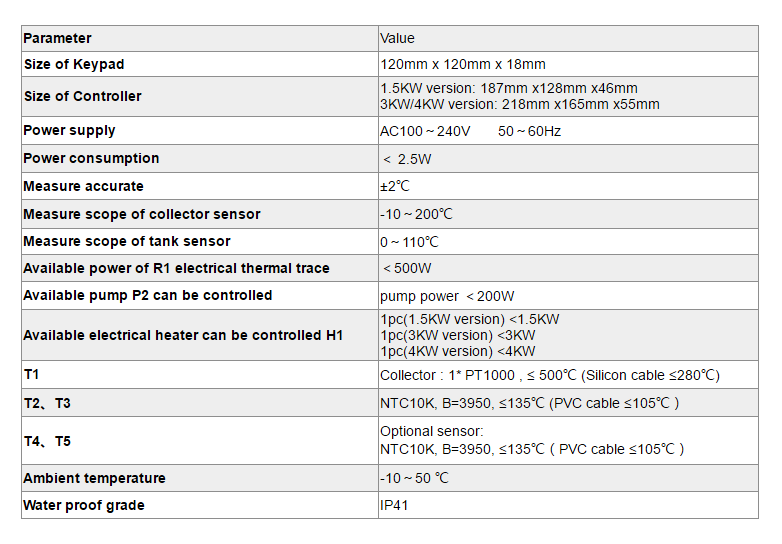

2.1 Технические параметры

2.2 Дополнительные аксессуары

Электромагнитное реле: SR802, может контролировать электрический нагрев ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм Источник питания: 180 В, 264 В / AC 50/60 Гц Подходящая мощность: ≤ 4000 Вт Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

Схема подключения SR802:

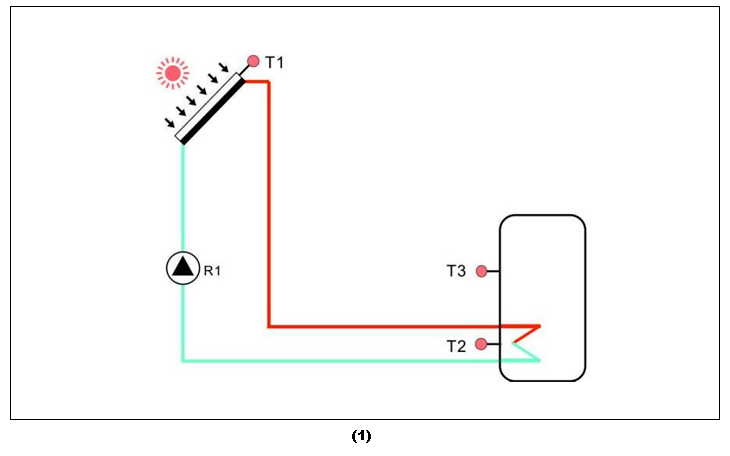

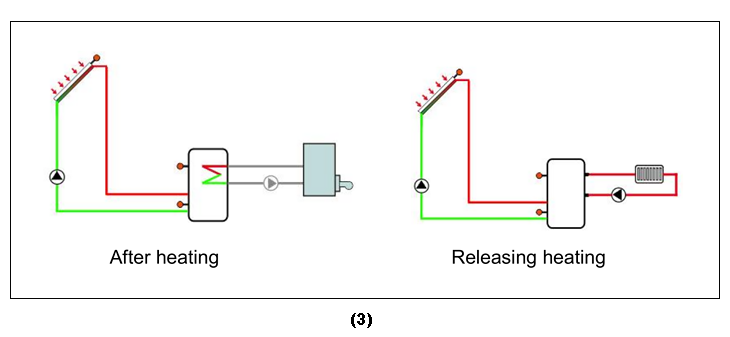

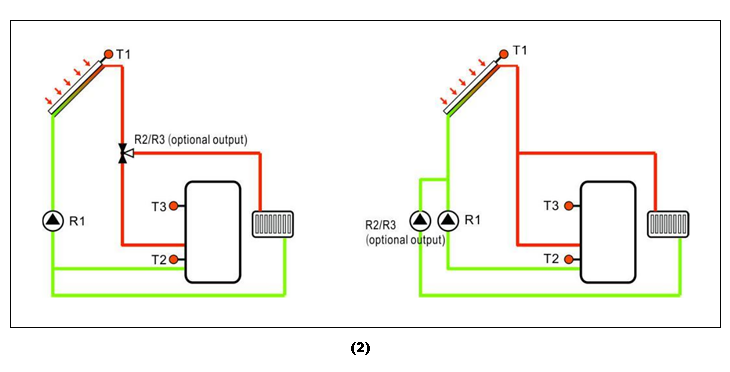

3.1 Схема установки SR81

3.2 SR81 Руководство по установке скачать по ссылке:

Инструкция по эксплуатации SR81.pdf
