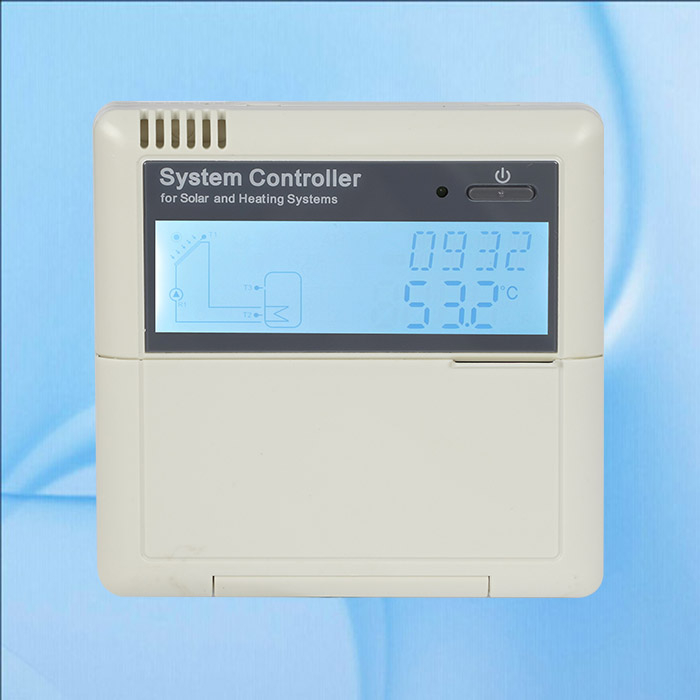

Régulateurs solaires SR81 / SR868 pour chauffe-eau solaire pressurisé divisé

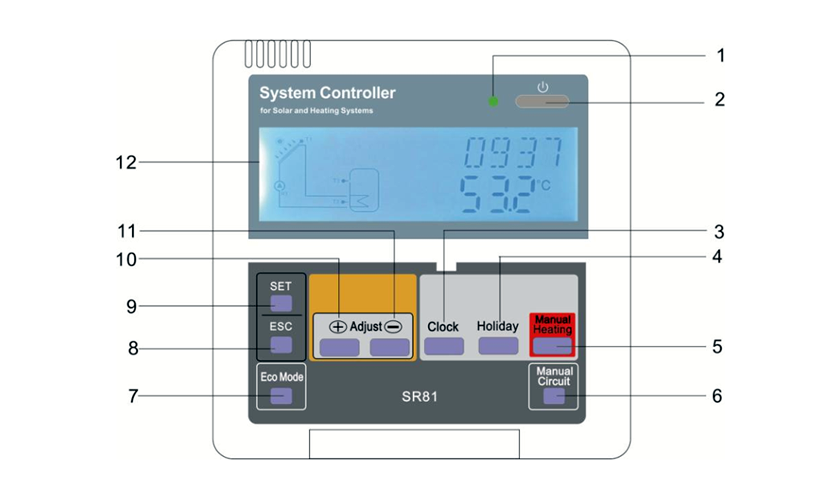

1.1 Présentation

• SR81 est une version mise à niveau de SR868C8.

• Le SR81 / SR868 est utilisé dans un système de chauffe-eau solaire sous pression divisé.

• Contrôlé intelligemment par le dernier microcontrôleur haute performance de NXP.

• Tous les appareils utilisent des normes de qualité industrielle pour fonctionner dans des environnements froids, à haute température et humides, tout en utilisant une puce d'horloge pour un contrôle précis de la synchronisation.

• Le contrôleur est de type LCD, avec une belle apparence, des performances stables et fiables, facile à installer, comme produit accessoire le plus idéal pour le chauffe-eau solaire à pression partagée.

1.2 Capacité des applications

• Nombre max de collectionneurs: 1

• Nombre maximum de réservoirs de stockage: 1

• Nombre maximum de relais: 4

• Nombre max de capteurs: 5

• Nombre maximum de système d'application de visualisation: 1

• DATE --- Réglage de la date

• Chauffage temporisé --- chauffage d'appoint

• Cercle --- Circulation d'eau chaude

• LOAD --- Setup Loading tank1

• COL --- Collector1

• POMPE --- Mode de commande de pompe

• COOL --- Fonction de refroidissement

• AUX --- Fonction auxiliaire

• MAN --- Mode manuel

• BLPR --- Fonction de protection contre le blocage

• OTDI --- Fonction de désinfection thermique

• FS --- Sélection du type de débitmètre.

• UNITÉ --- Commutateur d'unité C-F

• RST --- réglage d'usine

• PASS --- mot de passe défini

• Fonction vacances

• Protection d'écran

• Protection contre les problèmes

• Problème de vérification

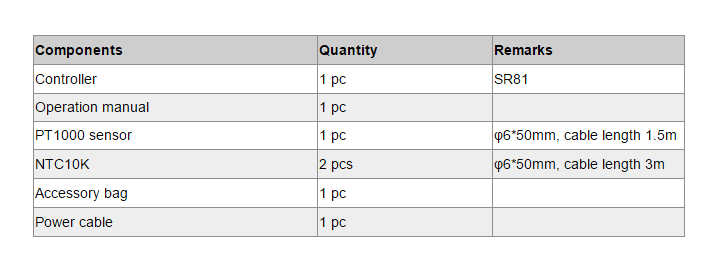

1.4 Contenu de la livraison

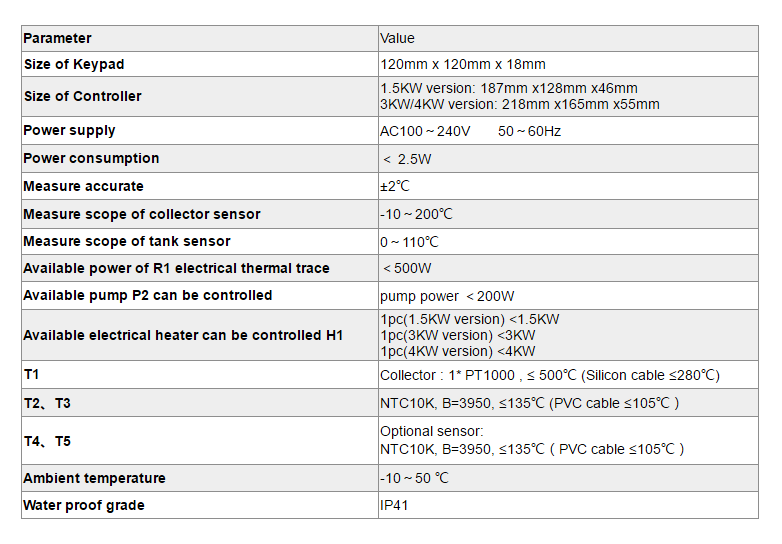

2.1 Paramètres techniques

2.2 Accessoires en option

Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques de SR802 Dimension: 100mmx100mmx65mm Alimentation: 180V ～ 264V / AC 50 / 60Hz Puissance appropriée: ≤ 4000W Température ambiante disponible: -10 ~ 50oC Grade étanche: IP43

Schéma de connexion du SR802:

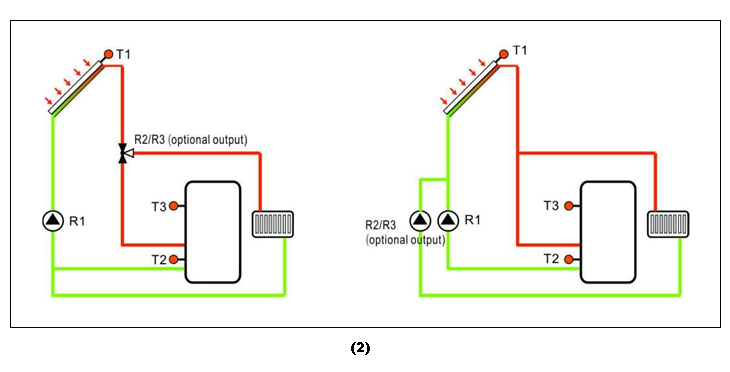

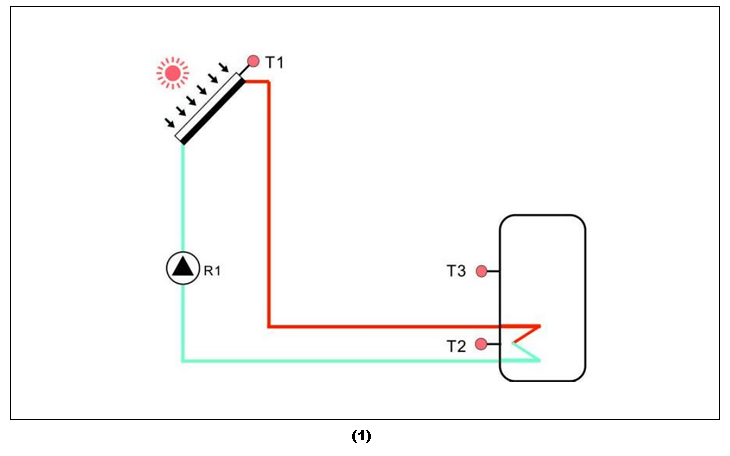

3.1 Schéma d'installation du SR81

3.2 Lien de téléchargement du manuel d'installation du SR81:

SR81 Operation Instruction.pdf
