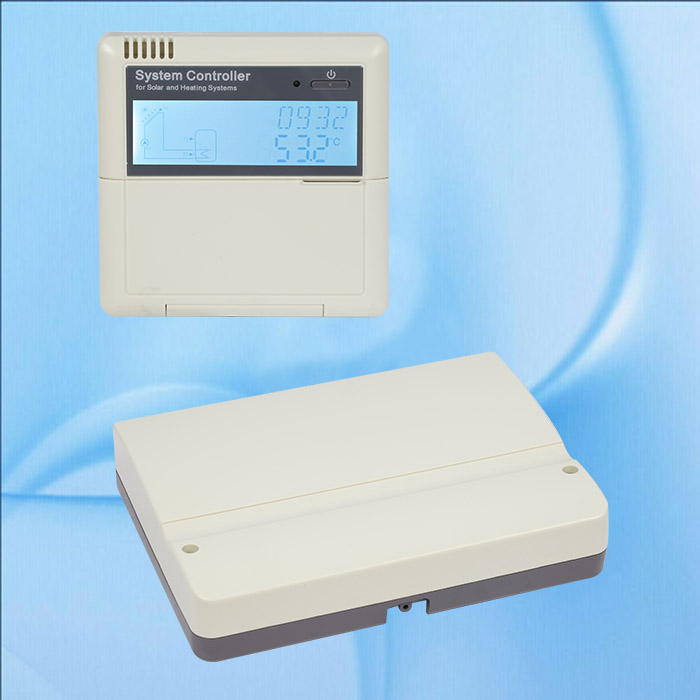

Solarregler SR81 / SR868 für geteilten Solarwarmwasserbereiter

1.1 Übersicht

• SR81 ist eine aktualisierte Version von SR868C8.

• SR81 / SR868 wird in einem geteilten Solarwarmwasserbereiter-Drucksystem verwendet.

• Intelligente Steuerung durch den neuesten Hochleistungs-Mikrocontroller von NXP.

• Alle Geräte verwenden Industriestandards für den Betrieb in kalten, Hochtemperatur- und feuchten Umgebungen, während ein Taktchip für eine präzise Zeitsteuerung verwendet wird.

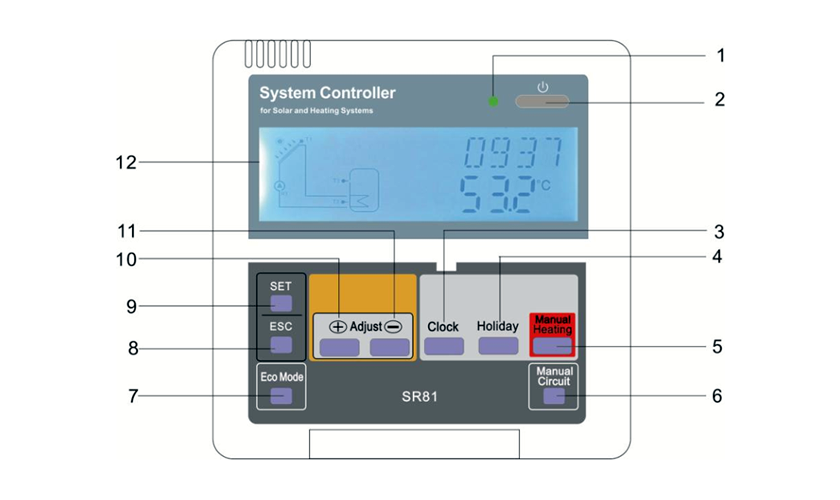

• Der Controller ist ein LCD-Typ mit einem schönen Erscheinungsbild, einer stabilen und zuverlässigen Leistung und einer einfachen Installation. Er ist das idealste Zubehörprodukt für Solarwarmwasserbereiter mit geteiltem Druck.

1.2 Anwendungskapazität

• Max. Anzahl der Sammler: 1

• Max. Anzahl der Lagertanks: 1

• Max. Anzahl der Relais: 4

• Max. Anzahl der Sensoren: 5

• Max.Anzahl des Visualisierungsanwendungssystems: 1

• DATUM --- Datumseinstellung

• Zeitgesteuerte Heizung --- Reserveheizung

• Kreis --- Warmwasserzirkulation

• LOAD --- Setup Ladetank1

• COL --- Collector1

• PUMPE --- Pumpensteuermodus

• COOL --- Kühlfunktion

• AUX --- Hilfsfunktion

• MAN --- Manueller Modus

• BLPR --- Blockierschutzfunktion

• OTDI --- Thermische Desinfektionsfunktion

• FS --- Auswahl des Durchflussmessertyps.

• EINHEIT --- C-F-Geräteschalter

• RST --- Werkseinstellung

• PASS --- Passwort gesetzt

• Urlaubsfunktion

• Bildschirmschutz

• Fehlerschutz

• Fehlerprüfung

1.4 Lieferumfang

2.1 Technische Parameter

2.2 Optionales Zubehör

Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.

Schütz mit hoher Leistung: SR802 Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm Stromversorgung: 180 V ～ 264 V / AC 50/60 Hz Geeignete Leistung: ≤ 4000W Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43

SR802 Anschlussplan:

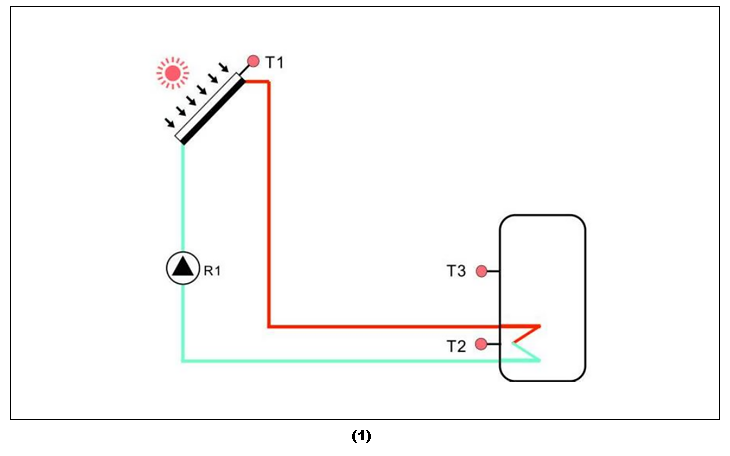

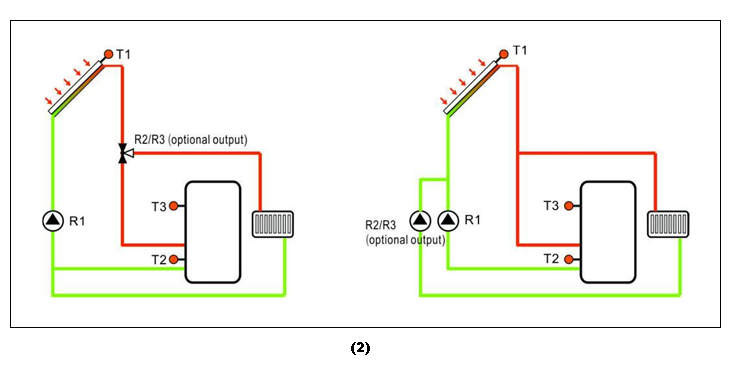

3.1 SR81 Installationsdiagramm

3.2 Download-Link zum Installationshandbuch für SR81:

SR81 Bedienungsanleitung.pdf
