وحدات تحكم بالطاقة الشمسية SR81 / SR868 لسخان الماء الشمسي المضغوط المضغوط

يتم استخدام SR81 / SR868 في نظام تسخين المياه بالطاقة الشمسية المضغوط المقسم.
  • 81 / SR868C8

  • تنطبق على SFBS / SFFS / SFES

  • دائرة متكاملة / ABS

  • تحكم في نظام التسخين الشمسي بذكاء

  • مناسبة لسخان الماء الشمسي المضغوط المقسم

  • سنة واحدة

الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • SR81 هو نسخة مطورة من SR868C8.

  • يتم استخدام SR81 / SR868 في نظام تسخين المياه بالطاقة الشمسية المضغوط المقسم.

  • يتم التحكم بذكاء بواسطة أحدث متحكم عالي الأداء من NXP.

  • تستخدم جميع الأجهزة معايير من الدرجة الصناعية للعمل في البيئات الباردة ، ودرجات الحرارة المرتفعة ، والرطبة ، أثناء استخدام شريحة الساعة للتحكم الدقيق في التوقيت.

  • وحدة التحكم من نوع LCD ، بمظهر جميل ، وأداء مستقر وموثوق ، وسهل التركيب ، كمنتج ملحق مثالي لمسخن المياه بالطاقة الشمسية بالضغط المقسم.

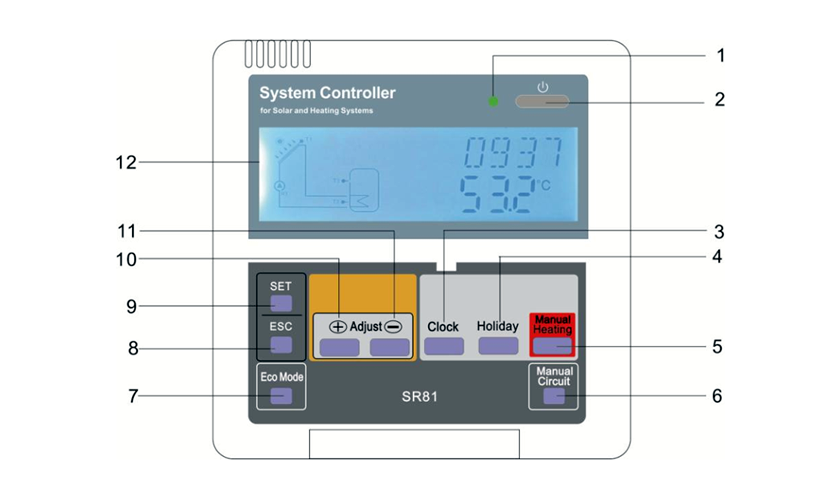

أجهزة التحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المضغوط الانقسام p1.1


1.2 سعة التطبيقات

  • العدد الأقصى لهواة الجمع: 1

  • الحد الأقصى لعدد خزانات التخزين: 1

  • الحد الأقصى لعدد المرحلات: 4

  • الحد الأقصى لعدد أجهزة الاستشعار: 5

  • العدد الأقصى لنظام تطبيق التصور: 1


1.3 الوظائف الرئيسية

  • DATE --- إعداد التاريخ

  • حرارة موقوتة - تدفئة احتياطية

  • الدائرة --- تداول الماء الساخن

  • LOAD --- إعداد تحميل الخزان 1

  • COL --- جامع 1

  • مضخة --- وضع التحكم في المضخة

  • COOL --- وظيفة التبريد

  • AUX --- وظيفة مساعدة

  • MAN --- الوضع اليدوي

  • BLPR --- حجب وظيفة الحماية

  • OTDI --- وظيفة التطهير الحراري

  • FS --- اختيار نوع مقياس التدفق.

  • UNIT --- C-F تبديل الوحدة

  • RST --- إعداد المصنع

  • PASS --- تعيين كلمة المرور

  • وظيفة عطلة

  • حماية شاشة

  • حماية من المتاعب

  • التحقق من المتاعب


1.4 نطاق التسليم

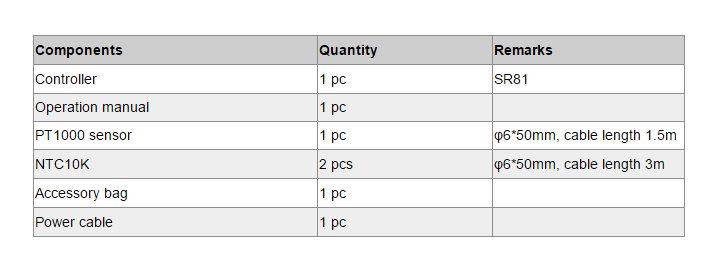

أجهزة التحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p1.4

2. المعايير الفنية

2.1 المعايير الفنية

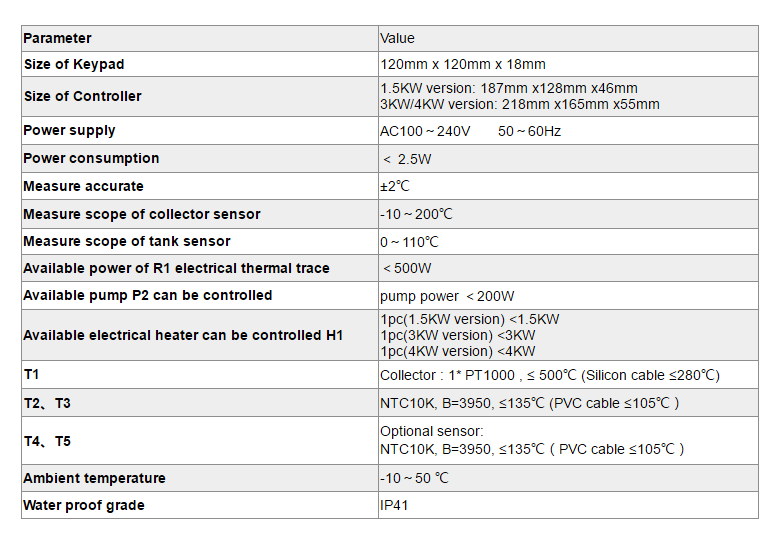

وحدات تحكم تعمل بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p2.1


2.2 الملحقات الاختيارية

التتابع الكهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية of4000W.


دراجيه

وحدة التلامس ذات القدرة العالية: SR802


عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط وحدة التحكم والسخان الكهربائي.
البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم
مصدر الطاقة: 180V ~ 264V / AC 50 / 60Hz
قوة مناسبة: ≤ 4000W
درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43



مخطط اتصال SR802:


802 ر

3. تثبيت المنتج

3.1 مخطط التثبيت SR81

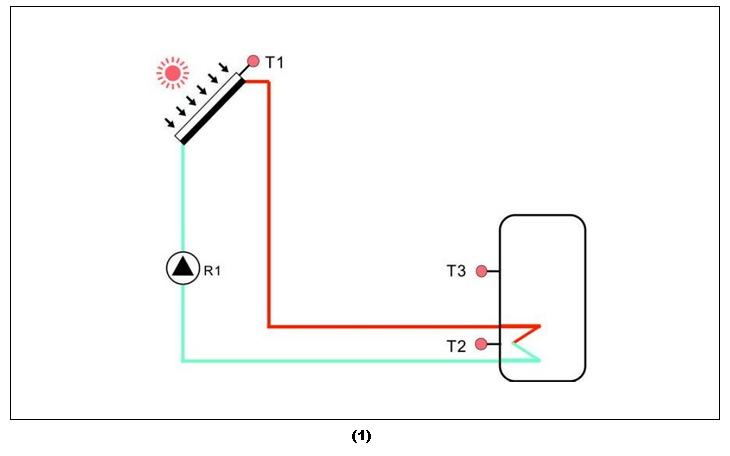

أجهزة التحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p3.1-1

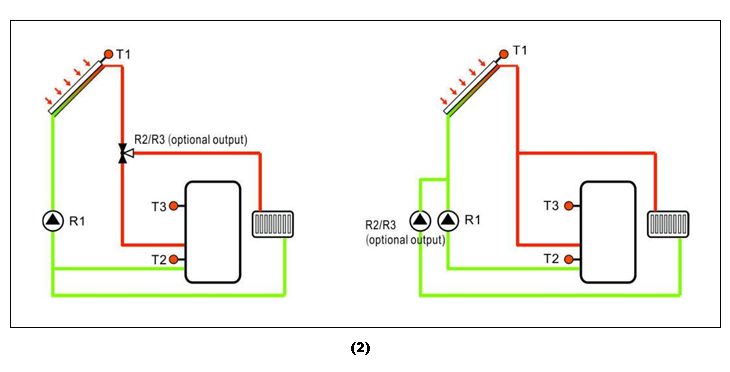

أجهزة التحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p3.1-2

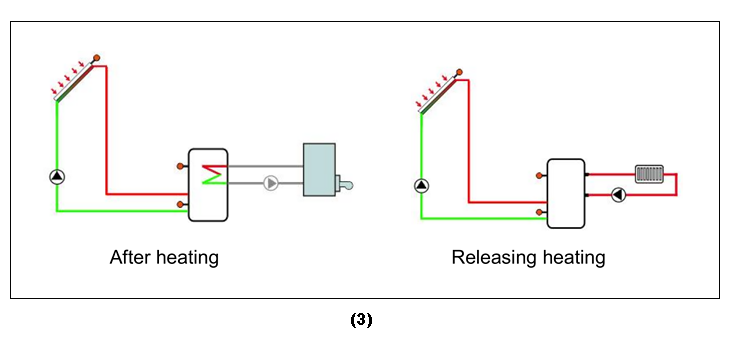

أجهزة التحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p3.1-3


3.2 رابط تحميل دليل التثبيت SR81:

تعليمات عملية SR81.pdf
