Controladores solares SR288 para calentador solar de agua a presión dividida

1.1 Descripción general

• SR288 se utiliza en un sistema de calentador de agua solar presurizado dividido.

• Función de conexión de red, control remoto.

• Controlado de forma inteligente por el último microcontrolador de alto rendimiento de NXP.

• Todos los dispositivos usan estándares de grado industrial para operar en ambientes fríos, de alta temperatura y húmedos, mientras usan un chip de reloj para un control preciso del tiempo.

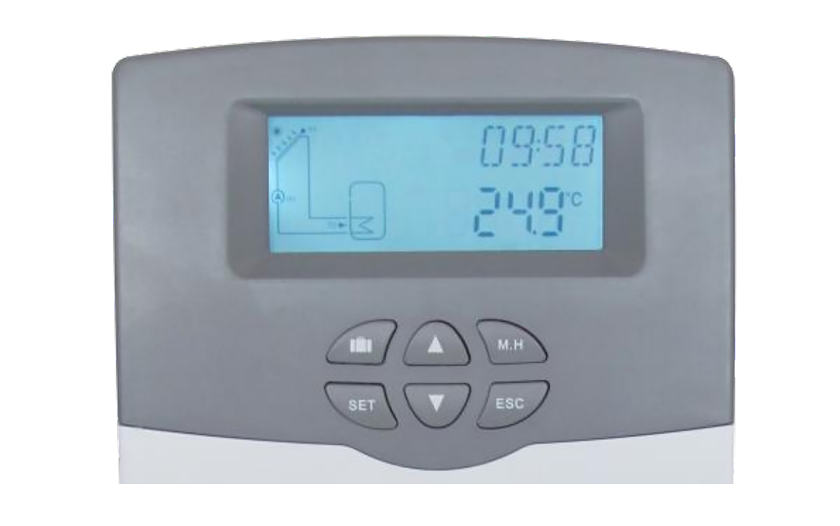

• El controlador es de tipo LCD, con una apariencia hermosa, un rendimiento estable y confiable, fácil de instalar, como el producto accesorio más ideal para calentadores de agua solares de presión dividida.

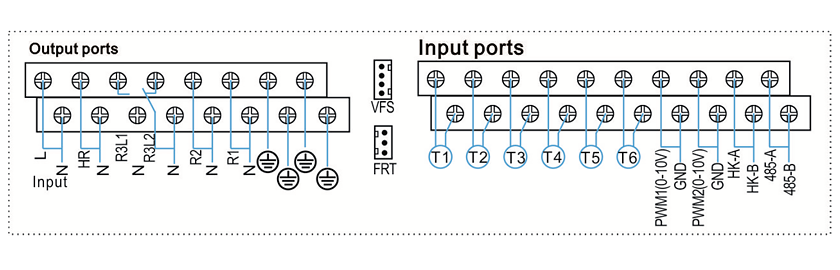

1.2 CAPACIDAD DE APLICACIONES

• Número máx. De coleccionistas: 1

• Número máx. De tanques de almacenamiento: 1

• Número máx. De relés: 4

• Número máx. De sensores: 6

• Número máx. De caudalímetro electrónico de paleta rotativa (FRT): 1

• Número máx. De interfaz de comunicación 485: 1

• Número máx. De salida de conversión de frecuencia PWM: 2

1.3 Funciones principales

• Pantalla LCD

• CLK --- ajuste de hora

• THET --- Calefacción auxiliar temporizada

• CIRC --- bomba de circulación del lado del agua tres veces función de control de temperatura / tiempo

• CARGA --- ajuste de calentamiento del tanque de agua

• COL --- función de colector

• OCEM --- función de apagado de emergencia del colector de calor

• OCCO --- enfriamiento del colector

• OCMI --- la temperatura más baja del colector

• OCFR --- función anticongelante del colector de calor

• BOMBA --- Modo de control de la bomba de agua (control de velocidad de la bomba de alta eficiencia)

• FRÍO --- función de enfriamiento

• OSTC --- enfriamiento del tanque de agua

• OHDP --- transferencia de calor

• HOMBRE --- función manual

• BLPR --- protección de bloqueo

• OTDI --- función de esterilización a alta temperatura

• OPAR --- relé paralelo

• OHQM --- medición de calor

• FS --- Monitoreo de flujo y protección de ralentí de la bomba

• UNIDAD --- Conversión de Celsius y Fahrenheit

• BEEP --- Función de alarma de falla del timbre

• RET --- restablecer

• PASAR --- Configuración de contraseña

• M.H --- calefacción manual

• Función de red

• Función de vacaciones

• Protección de pantalla

• Protección contra problemas

• Comprobación de problemas

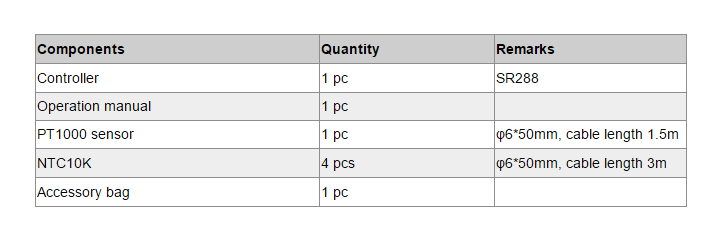

1.4 Alcance de entrega

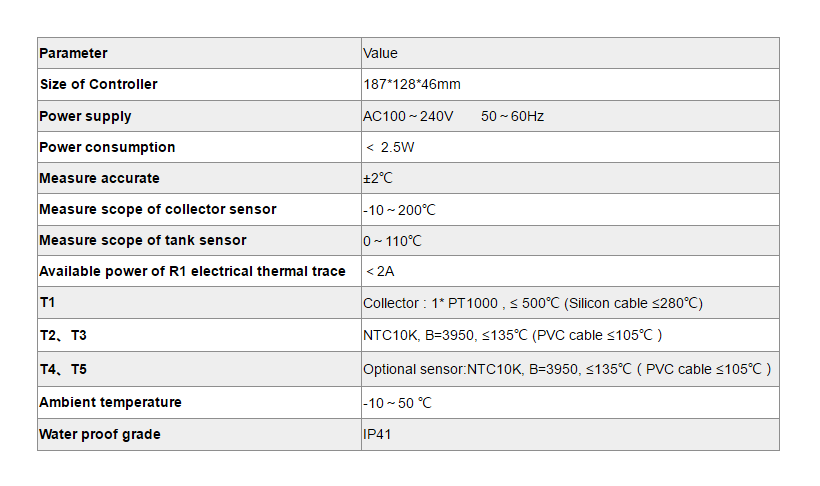

2.1 Parámetros técnicos

2.2 Accesorios opcionales

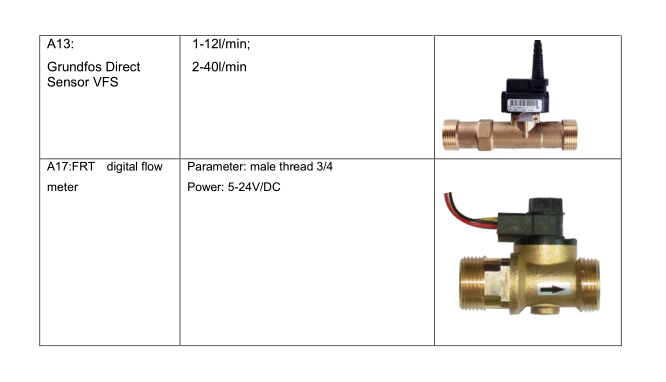

2.2.1 Medidor de flujo digital Grundfos Direct Sensor VFS y FRT

2.2.2 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz Potencia adecuada: ≤ 4000W Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43

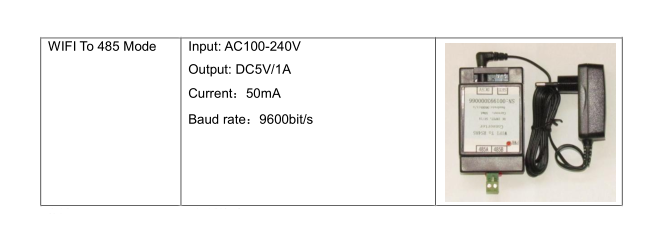

2.2.3 WIFI al modo 485

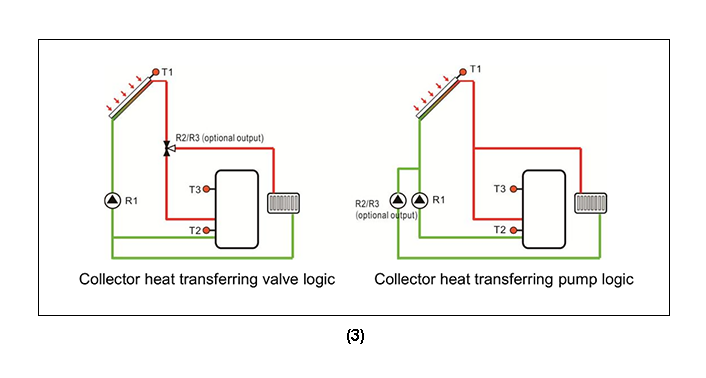

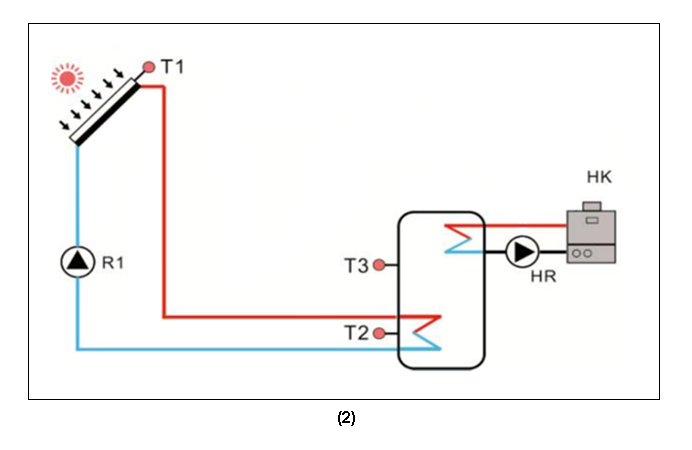

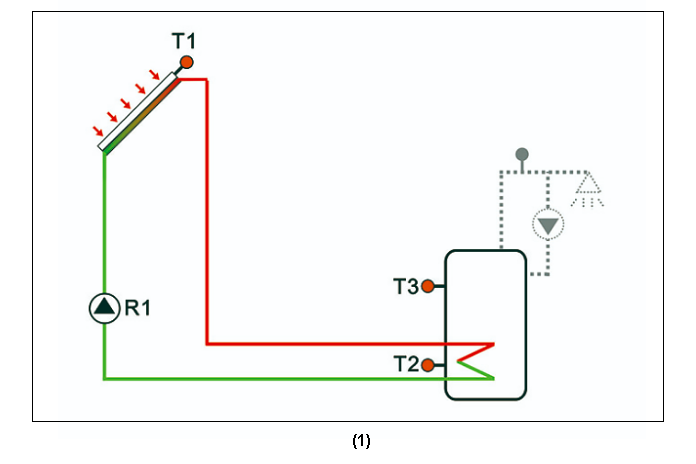

3.1 Diagrama de instalación de SR288

3.2 Descarga del manual de instalación SR288:

Manual de operación del controlador inteligente SR288
