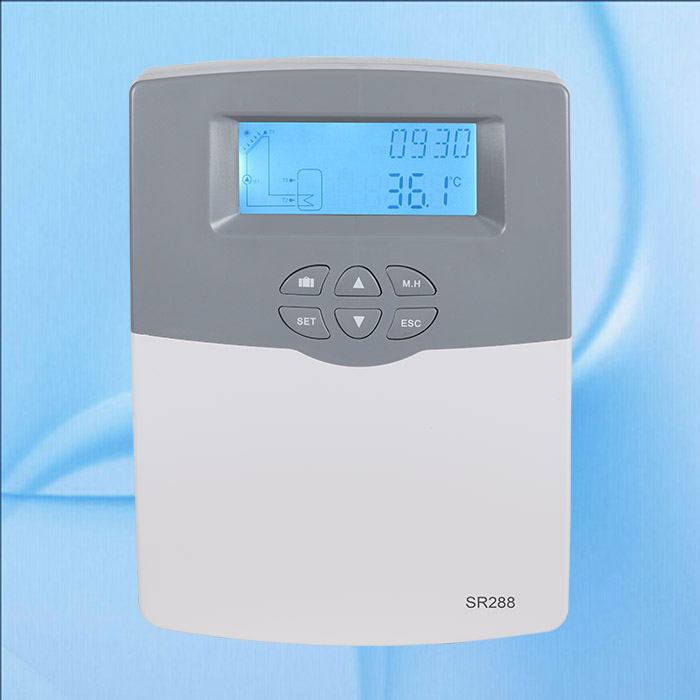

SR288 Солнечные контроллеры для Split Герметичный Солнечный водонагреватель

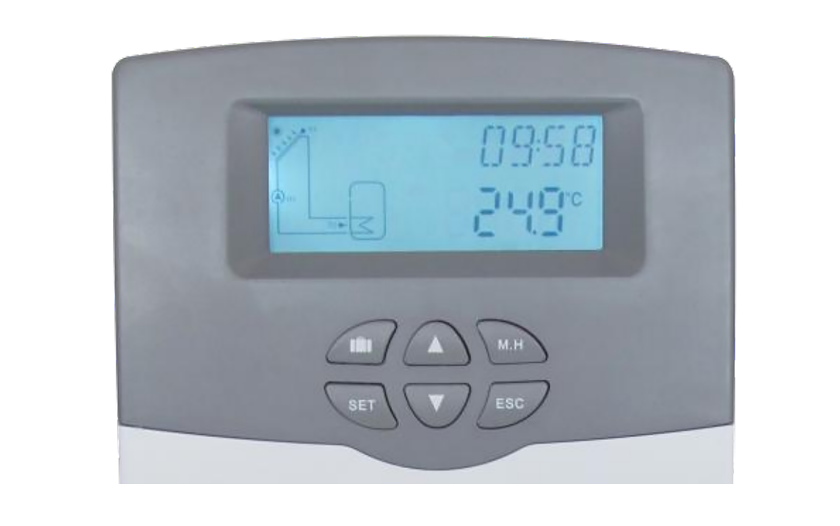

1.1 Обзор

• SR288 используется в сплит-системе солнечного водонагревателя под давлением.

• Функция сетевого подключения, дистанционное управление.

• Интеллектуально управляется новейшим высокопроизводительным микроконтроллером от NXP.

• Все устройства используют промышленные стандарты для работы в холодных, высокотемпературных и влажных средах, в то время как для точного контроля времени используется микросхема синхронизации.

• Контроллер жидкокристаллического типа с красивым внешним видом, стабильной и надежной работой, простой в установке, как наиболее идеальный аксессуар для солнечного водонагревателя с раздельным давлением.

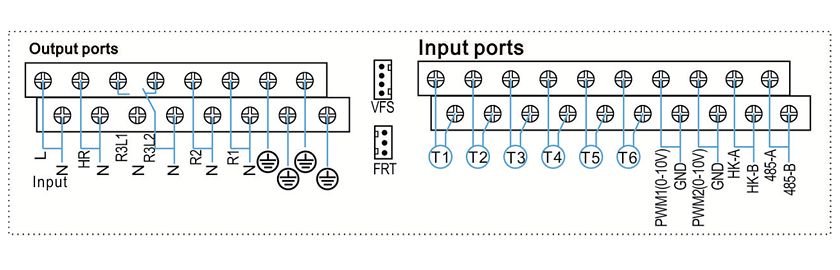

1.2 ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ

• Максимальное количество коллекторов: 1

• Максимальное количество резервуаров: 1

• Максимальное количество реле: 4

• Максимальное количество датчиков: 6

• Макс.номер поворотного лопастного электронного расходомера (FRT): 1

• Максимальное количество 485 интерфейса связи: 1

• Максимальное число выходов преобразования частоты ШИМ: 2

1.3 Основные функции

• ЖК дисплей

• CLK --- установка времени

• THET --- Таймер автономного отопления

• CIRC --- трехсторонняя функция контроля температуры / времени на стороне циркуляционного насоса

• НАГРУЗКА --- настройка нагрева бака для воды

• COL --- коллекторная функция

• OCEM --- функция аварийного отключения теплового коллектора

• OCCO --- коллектор охлаждения

• OCMI --- самая низкая температура коллектора

• OCFR --- антифриз с коллектором

• НАСОС --- Режим управления водяным насосом (высокоэффективное управление скоростью насоса)

• COOL --- функция охлаждения

• OSTC --- охлаждение водяного бака

• OHDP --- теплопередача

• MAN --- ручная функция

• BLPR --- блокировка защиты

• OTDI --- высокотемпературная функция стерилизации

• OPAR --- параллельное реле

• OHQM --- измерение тепла

• FS --- Контроль расхода и защита насоса от холостого хода

• ЕДИНИЦА --- Преобразование Цельсия и Фаренгейта

• ЗВУК --- функция тревоги зуммера

• RET --- сброс

• PASS --- установка пароля

• M.H --- ручное отопление

• Сетевая функция

• Праздничная функция

• Защита экрана

• Защита от проблем

• Проверка неисправностей

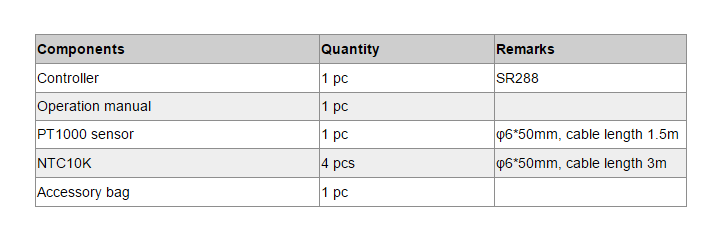

1.4 Объем поставки

2.1 Технические параметры

2.2 Дополнительные аксессуары

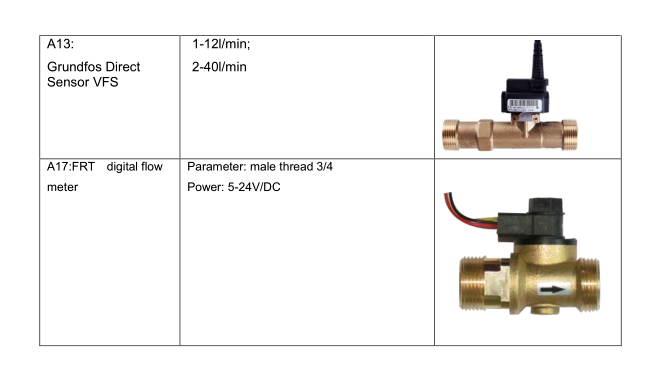

2.2.1 Grundfos Direct Sensor Цифровой расходомер VFS и FRT

2.2.2 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм Источник питания: 180 В, 264 В / AC 50/60 Гц Подходящая мощность: ≤ 4000 Вт Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

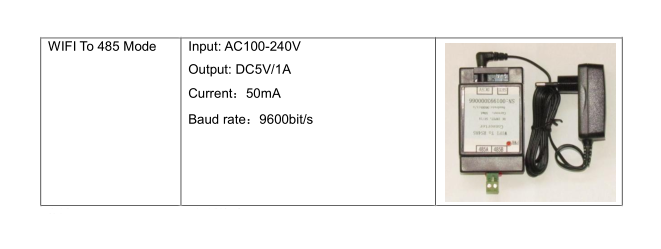

2.2.3 WIFI до 485 режима

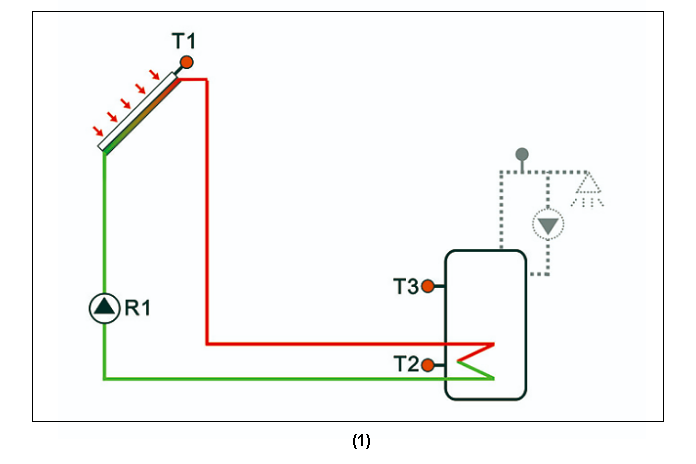

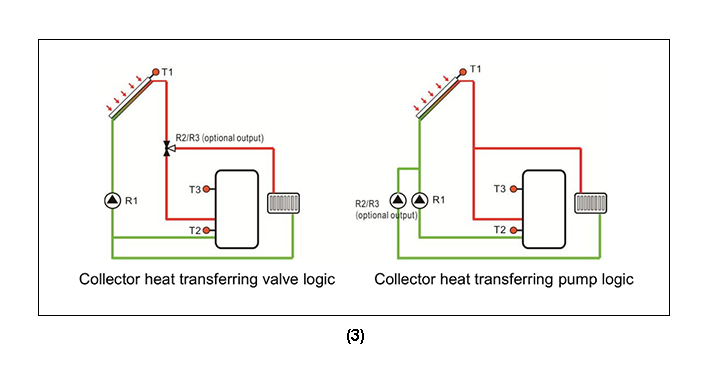

3.1 Схема установки SR288

3.2 Руководство по установке SR288 Скачать:

Руководство по эксплуатации интеллектуального контроллера SR288
