SR288 Solarregler für geteilten Druck-Solarwarmwasserbereiter

1.1 Übersicht

• SR288 wird in einem geteilten Solarwarmwasserbereiter-Drucksystem verwendet.

• Netzwerkverbindungsfunktion, Fernbedienung.

• Intelligente Steuerung durch den neuesten Hochleistungs-Mikrocontroller von NXP.

• Alle Geräte verwenden Industriestandards für den Betrieb in kalten, Hochtemperatur- und feuchten Umgebungen, während ein Taktchip für eine präzise Zeitsteuerung verwendet wird.

• Der Controller ist ein LCD-Typ mit einem schönen Erscheinungsbild, einer stabilen und zuverlässigen Leistung und einer einfachen Installation. Er ist das idealste Zubehörprodukt für Solarwarmwasserbereiter mit geteiltem Druck.

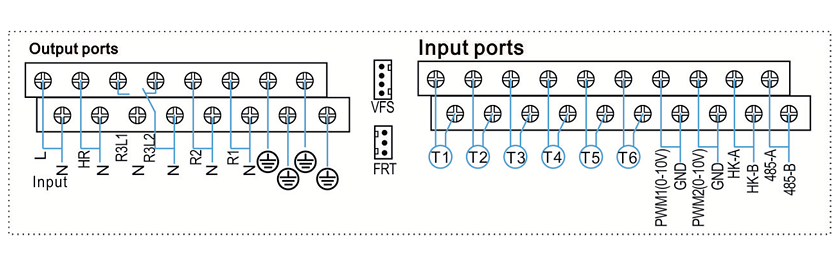

1.2 ANWENDUNGSKAPAZITÄT

• Max. Anzahl der Sammler: 1

• Max. Anzahl der Lagertanks: 1

• Max. Anzahl der Relais: 4

• Max. Anzahl der Sensoren: 6

• Max. Anzahl der elektronischen Drehschieber (FRT): 1

• Max. Anzahl der 485 Kommunikationsschnittstellen: 1

• Maximale Anzahl der PWM-Frequenzumwandlungsausgänge: 2

1.3 Hauptfunktionen

• LCD Bildschirm

• CLK --- Zeiteinstellung

• THET --- Zeitgesteuerte Zusatzheizung

• CIRC --- Wasserseitige Umwälzpumpe, dreifache Temperatur- / Zeitsteuerungsfunktion

• LOAD --- Wassertankheizung

• COL --- Kollektorfunktion

• OCEM --- Notabschaltfunktion des Wärmekollektors

• OCCO --- Kollektorkühlung

• OCMI --- die niedrigste Temperatur des Kollektors

• OCFR --- Frostschutzfunktion des Wärmekollektors

• PUMPE --- Wasserpumpensteuermodus (hocheffiziente Pumpendrehzahlregelung)

• COOL --- Kühlfunktion

• OSTC --- Wassertankkühlung

• OHDP --- Wärmeübertragung

• MAN --- manuelle Funktion

• BLPR --- Blockierschutz

• OTDI --- Hochtemperatur-Sterilisationsfunktion

• OPAR --- Parallelrelais

• OHQM --- Wärmemessung

• FS --- Durchflussüberwachung und Pumpenleerlaufschutz

• EINHEIT --- Umrechnung von Celsius und Fahrenheit

• BEEP --- Summerfehleralarmfunktion

• RET --- zurücksetzen

• PASS --- Passworteinstellung

• M.H. --- manuelle Heizung

• Netzwerkfunktion

• Urlaubsfunktion

• Bildschirmschutz

• Fehlerschutz

• Fehlerprüfung

1.4 Lieferumfang

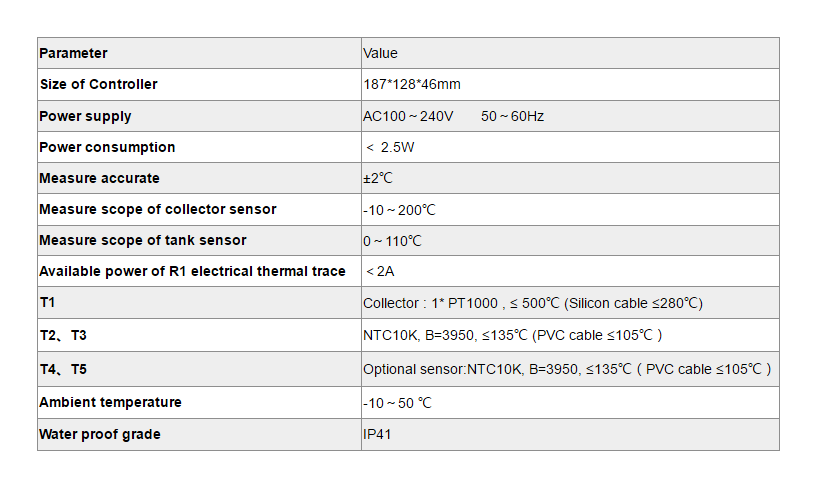

2.1 Technische Parameter

2.2 Optionales Zubehör

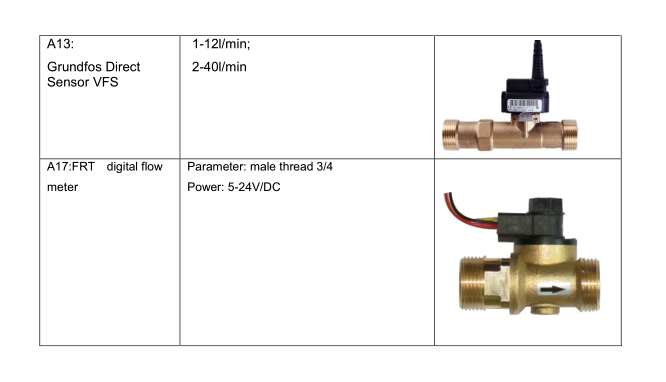

2.2.1 Grundfos Direct Sensor VFS und FRT digitaler Durchflussmesser

2.2.2 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern

Schütz mit hoher Leistung: SR802 Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet. Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm Stromversorgung: 180 V ～ 264 V / AC 50/60 Hz Geeignete Leistung: ≤ 4000W Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43

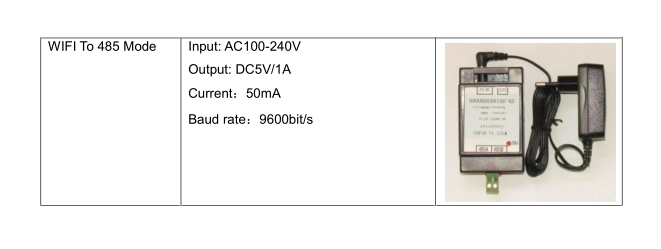

2.2.3 WIFI To 485-Modus

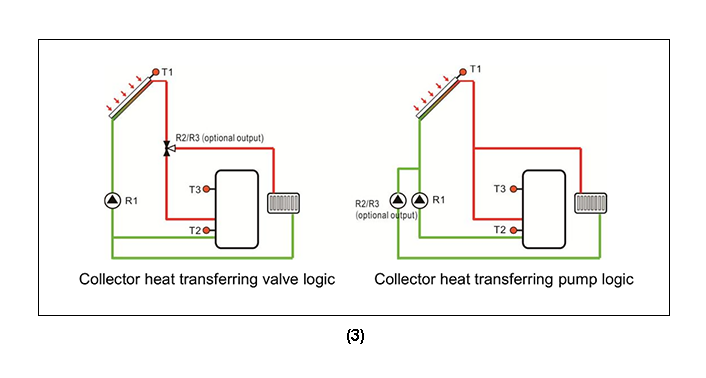

3.1 SR288 Installationsdiagramm

3.2 SR288 Installationshandbuch Download:

Bedienungsanleitung der intelligenten Steuerung SR288
