Contrôleurs solaires SR288 pour chauffe-eau solaire sous pression divisé

1.1 Présentation

• Le SR288 est utilisé dans un système de chauffe-eau solaire sous pression divisé.

• Fonction de connexion réseau, télécommande.

• Contrôlé intelligemment par le dernier microcontrôleur haute performance de NXP.

• Tous les appareils utilisent des normes de qualité industrielle pour fonctionner dans des environnements froids, à haute température et humides, tout en utilisant une puce d'horloge pour un contrôle précis de la synchronisation.

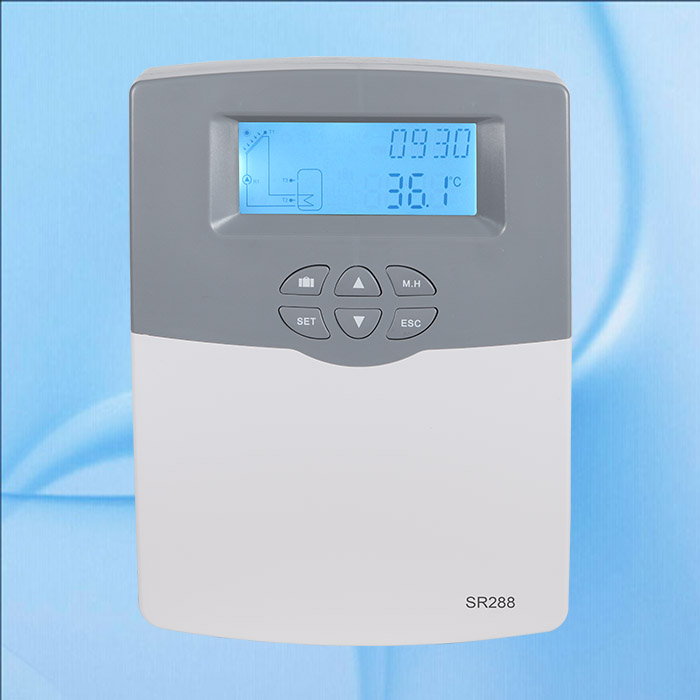

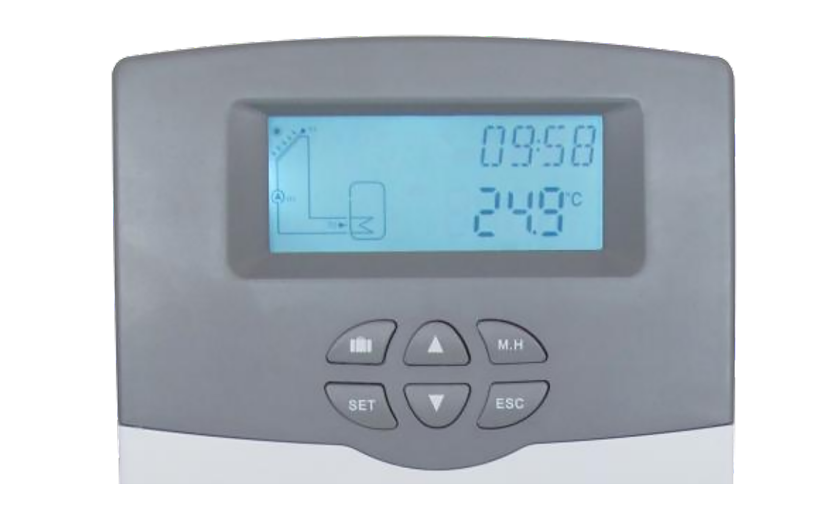

• Le contrôleur est de type LCD, avec une belle apparence, des performances stables et fiables, facile à installer, comme produit accessoire le plus idéal pour le chauffe-eau solaire à pression partagée.

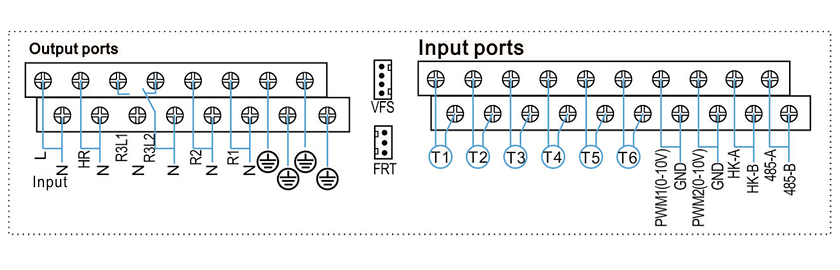

1.2 CAPACITÉ D'APPLICATION

• Nombre max de collectionneurs: 1

• Nombre maximum de réservoirs de stockage: 1

• Nombre maximum de relais: 4

• Nombre max de capteurs: 6

• Nombre maximum de débitmètres électroniques à palettes (FRT): 1

• Nombre maximum d'interfaces de communication 485: 1

• Nombre max de sortie de conversion de fréquence PWM: 2

1.3 Fonctions principales

• Affichage LCD

• CLK --- réglage de l'heure

• THET --- Chauffage auxiliaire temporisé

• CIRC --- pompe de circulation côté eau fonction de commande de température / temps à trois temps

• LOAD --- réglage du chauffage du réservoir d'eau

• COL --- fonction collecteur

• OCEM --- fonction d'arrêt d'urgence du collecteur de chaleur

• OCCO --- refroidissement collecteur

• OCMI --- la température la plus basse du collecteur

• OCFR --- fonction antigel du collecteur de chaleur

• POMPE --- Mode de commande de pompe à eau (contrôle de vitesse de pompe à haut rendement)

• COOL --- fonction de refroidissement

• OSTC --- refroidissement du réservoir d'eau

• OHDP --- transfert de chaleur

• MAN --- fonction manuelle

• BLPR --- protection contre le blocage

• OTDI --- fonction de stérilisation à haute température

• OPAR --- relais parallèle

• OHQM --- mesure de chaleur

• FS --- Surveillance du débit et protection au ralenti de la pompe

• UNITÉ --- Conversion de Celsius et Fahrenheit

• BEEP --- Fonction d'alarme de défaut du buzzer

• RET --- réinitialiser

• PASS --- Réglage du mot de passe

• M.H --- chauffage manuel

• Fonction de mise en réseau

• Fonction vacances

• Protection d'écran

• Protection contre les problèmes

• Problème de vérification

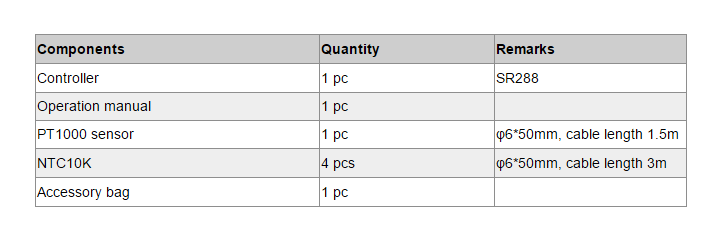

1.4 Contenu de la livraison

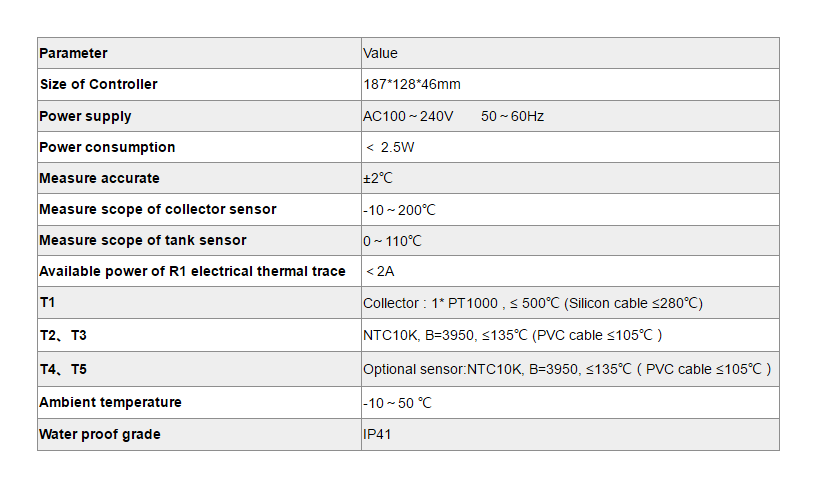

2.1 Paramètres techniques

2.2 Accessoires en option

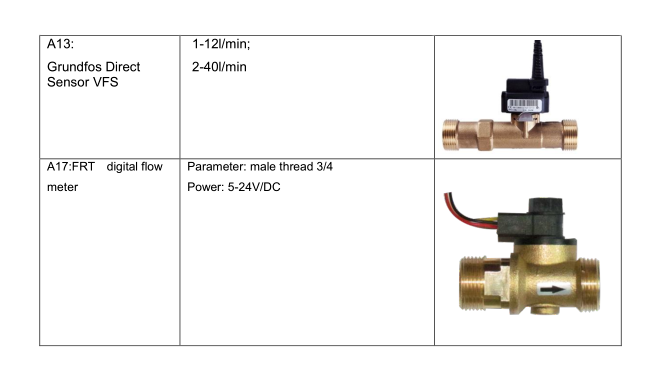

2.2.1 Débitmètre numérique Grundfos Direct Sensor VFS et FRT

2.2.2 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W

Unité de contacteur de haute puissance: SR802 Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique. Données techniques de SR802 Dimension: 100mmx100mmx65mm Alimentation: 180V ～ 264V / AC 50 / 60Hz Puissance appropriée: ≤ 4000W Température ambiante disponible: -10 ~ 50oC Grade étanche: IP43

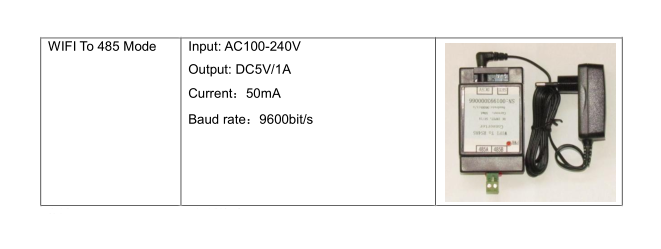

2.2.3 WIFI en mode 485

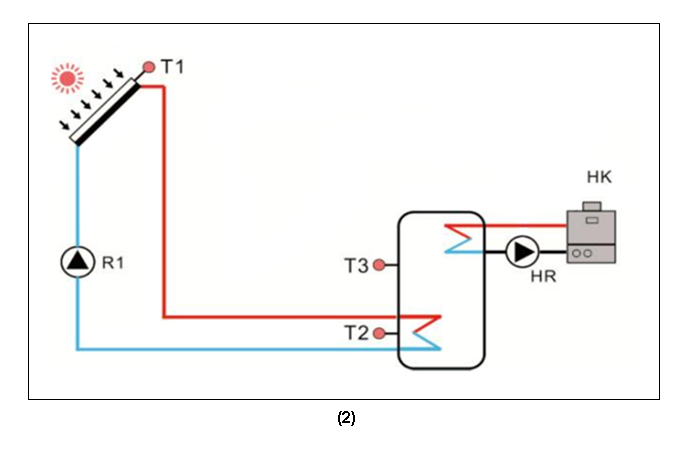

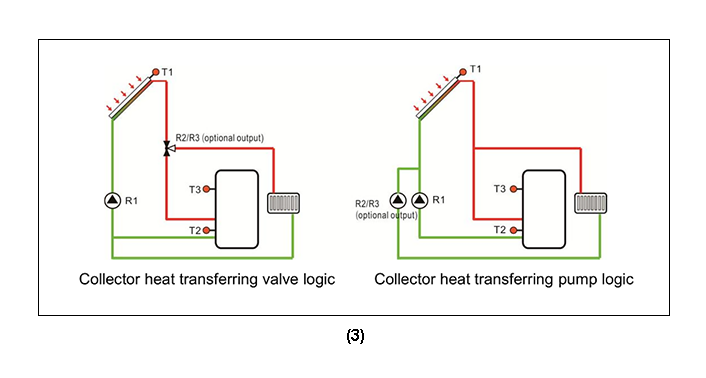

3.1 Schéma d'installation du SR288

3.2 Téléchargement du manuel d'installation du SR288:

Manuel d'utilisation du contrôleur intelligent SR288
