SR288 وحدات تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المضغوط المضغوط

SR288 عبارة عن جهاز تحكم في سخانات المياه بالطاقة الشمسية مع جهاز تحكم عن بعد متصل بالشبكة.
  • 288 ر
  • تنطبق على SFBS / SFES / SFFS
  • دائرة متكاملة / ABS
  • تحكم في نظام التسخين الشمسي بذكاء
  • وظيفة اتصال الشبكة ، جهاز التحكم عن بعد
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • يستخدم SR288 في نظام تسخين المياه بالطاقة الشمسية المضغوط المقسم.

  • وظيفة اتصال الشبكة ، جهاز التحكم عن بعد.

  • يتم التحكم بذكاء بواسطة أحدث متحكم عالي الأداء من NXP.

  • تستخدم جميع الأجهزة معايير من الدرجة الصناعية للعمل في البيئات الباردة ، ودرجات الحرارة المرتفعة ، والرطبة ، أثناء استخدام شريحة الساعة للتحكم الدقيق في التوقيت.

  • وحدة التحكم من نوع LCD ، بمظهر جميل ، وأداء مستقر وموثوق ، وسهل التركيب ، كمنتج ملحق مثالي لمسخن المياه بالطاقة الشمسية بالضغط المقسم.

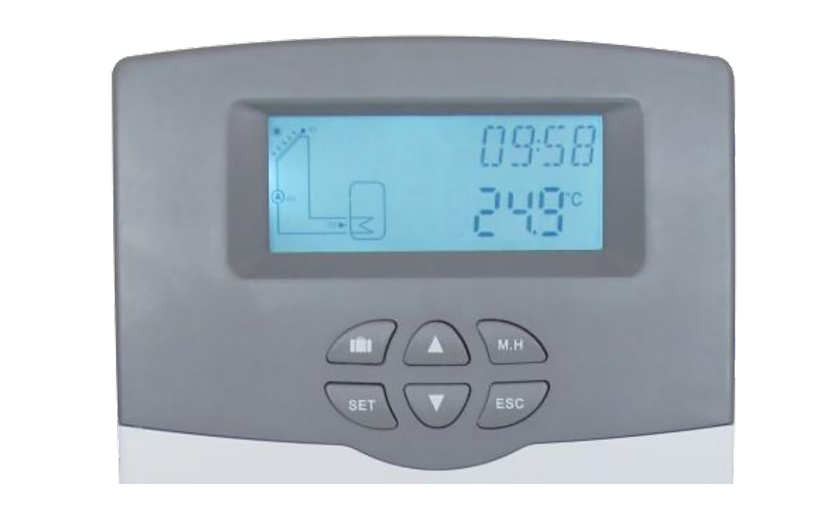

وحدات تحكم بالطاقة الشمسية SR288 لسخان الماء الشمسي المضغوط المضغوط p1.1


1.2 سعة التطبيقات

  • العدد الأقصى لهواة الجمع: 1

  • الحد الأقصى لعدد خزانات التخزين: 1

  • الحد الأقصى لعدد المرحلات: 4

  • الحد الأقصى لعدد أجهزة الاستشعار: 6

  • العدد الأقصى لمقياس التدفق الإلكتروني ذو الريش الدوار (FRT): 1

  • العدد الأقصى لواجهة الاتصال 485: 1

  • العدد الأقصى لعدد خرج تحويل التردد PWM: 2

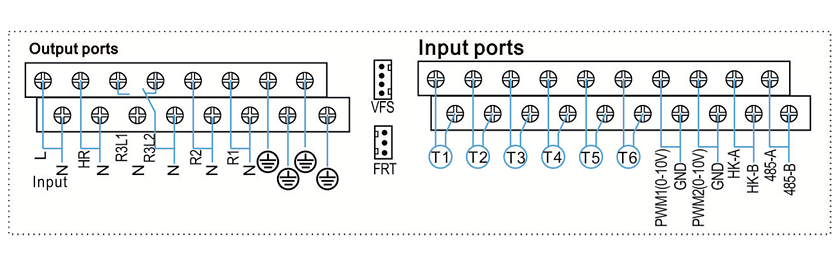

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p1.2


1.3 الوظائف الرئيسية

  • عرض شاشات الكريستال السائل

  • CLK - إعداد الوقت

  • THET --- تدفئة مساعدة موقوتة

  • CIRC --- مضخة تدوير جانب الماء ثلاث وظائف التحكم في درجة الحرارة / الوقت

  • LOAD --- إعداد تسخين خزان المياه

  • COL --- وظيفة جامع

  • OCEM --- وظيفة إغلاق الطوارئ جامع الحرارة

  • OCCO --- تبريد جامع

  • OCMI --- أدنى درجة حرارة جامع

  • OCFR --- وظيفة التجمد جامع الحرارة

  • مضخة --- وضع التحكم في مضخة المياه (التحكم في سرعة مضخة عالية الكفاءة)

  • COOL --- وظيفة التبريد

  • OSTC --- تبريد خزان المياه

  • OHDP --- نقل الحرارة

  • MAN --- وظيفة يدوية

  • BLPR --- حجب الحماية

  • OTDI --- وظيفة تعقيم درجة حرارة عالية

  • OPAR --- التتابع الموازي

  • OHQM - قياس الحرارة

  • FS --- مراقبة التدفق وحماية المضخة المتباطئة

  • الوحدة --- تحويل درجة مئوية وفهرنهايت

  • صفارة --- وظيفة التنبيه خطأ الطنان

  • RET --- إعادة التعيين

  • PASS --- إعداد كلمة المرور

  • M.H - تدفئة يدوية

  • وظيفة الشبكات

  • وظيفة عطلة

  • حماية شاشة

  • حماية من المتاعب

  • التحقق من المتاعب

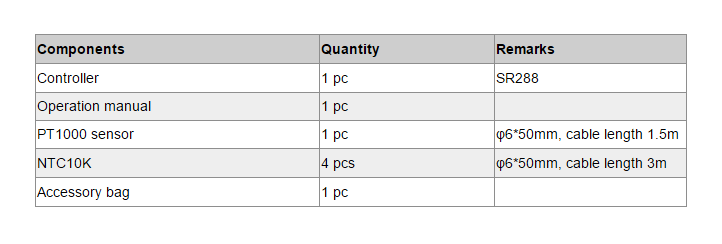

1.4 نطاق التسليم

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p1.4

2. المعايير الفنية

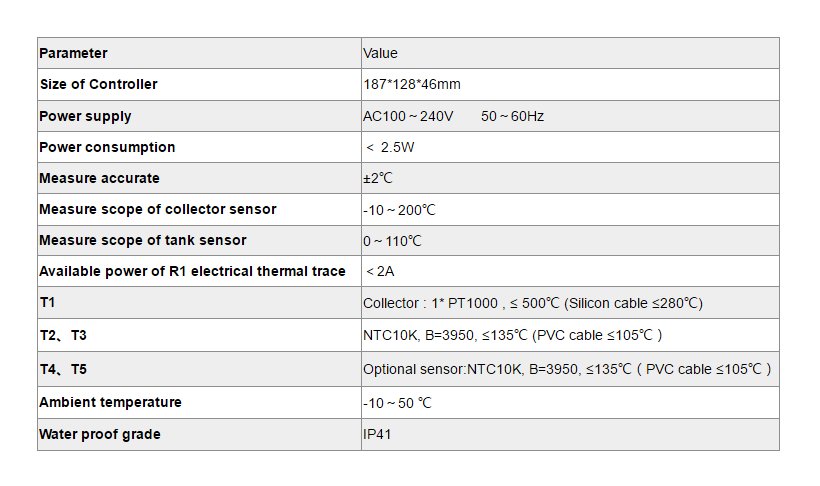

2.1 المعايير الفنية

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p2.1


2.2 الملحقات الاختيارية

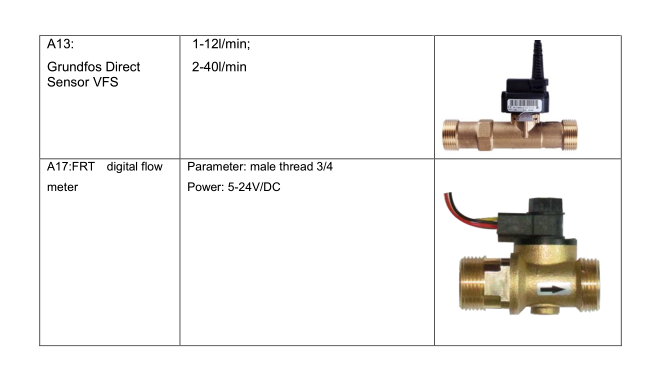

2.2.1 مستشعر Grundfos المباشر VFS و FRT مقياس التدفق الرقمي

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p2.2.1


2.2.2 التتابع الكهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية of4000W

دراجيه


وحدة التلامس ذات القدرة العالية: SR802





عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط وحدة التحكم والسخان الكهربائي.

البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم

مصدر الطاقة: 180V ~ 264V / AC 50 / 60Hz

قوة مناسبة: ≤ 4000W

درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43



مخطط اتصال SR802:

802 ر

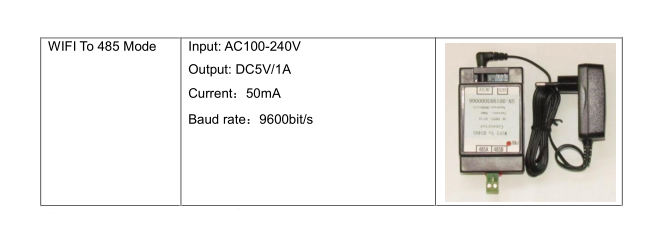

2.2.3 WIFI إلى وضع 485

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p2.2.3


3. تثبيت المنتج

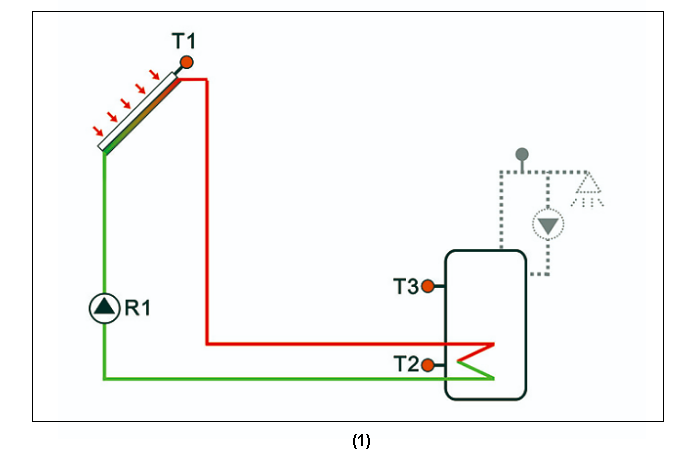

3.1 مخطط التثبيت SR288

أجهزة تحكم بالطاقة الشمسية SR288 لسخان الماء الشمسي المضغوط المضغوط p3.1-1

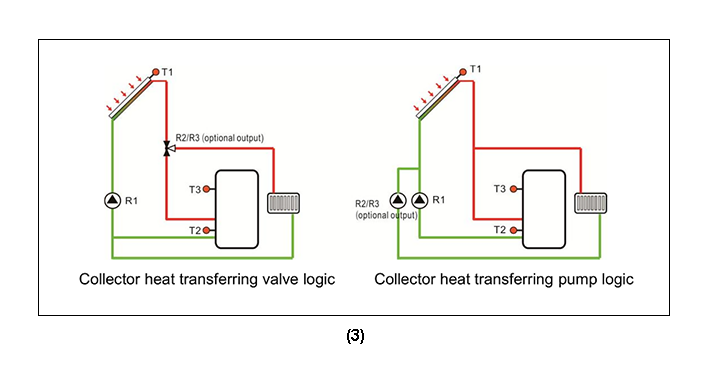

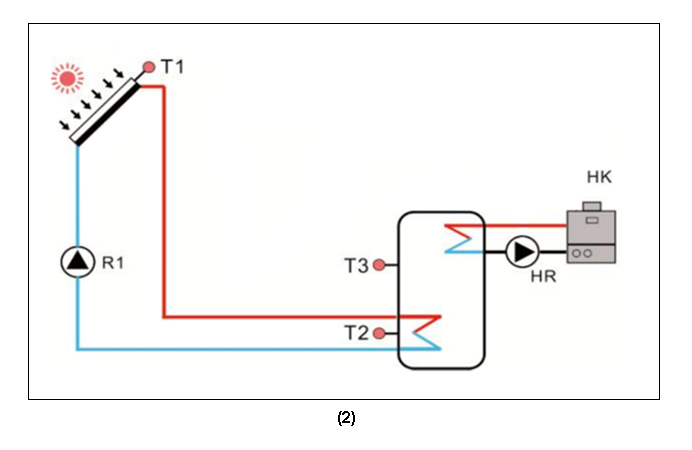

SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء الشمسي المضغوط المضغوط p3.1-2SR288 وحدات تحكم بالطاقة الشمسية لسخان الماء المضغوط المضغوط المقسم- p3.1-3


3.2 تحميل دليل التثبيت SR288:

دليل التشغيل لوحدة التحكم الذكية SR288
