Controladores solares SR1568 para calentador de agua solar dividido

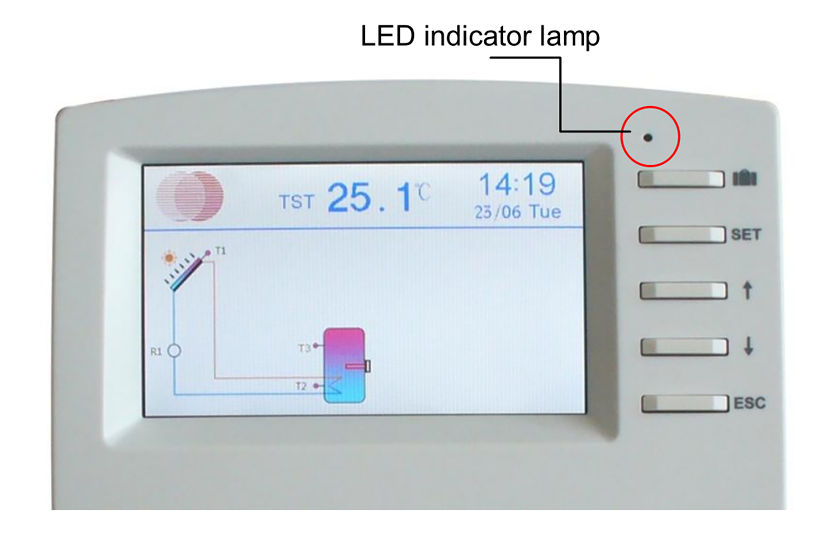

1.1 Descripción general

• Controlador solar SR1568 utilizado para sistemas de calefacción solar más complejos y versátiles.

• Con capacidades de red para control remoto.

• Puede calentar múltiples tanques de agua, controlar múltiples matrices de colectores solares y control inteligente de equipos de energía alternativa como gas, bombas de calor y calderas.

• Puede realizar un control inteligente de la calefacción del tanque de agua, piscina, calefacción por suelo radiante y otros equipos.

• 23 sistemas pueden ser programadores.

• Bomba convencional / HE ambas disponibles en.

• Soporte de actualización de firmware por tarjeta SD.

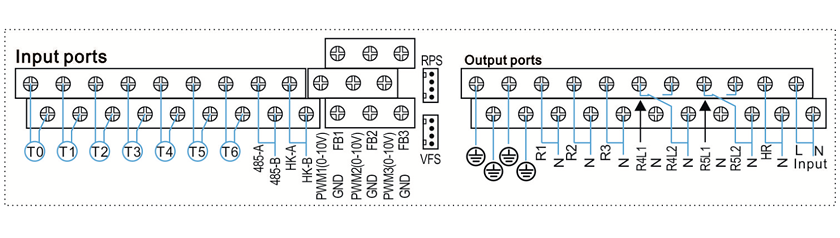

1.2 CAPACIDAD DE APLICACIONES

• Entradas del sensor de temperatura PT1000: 2

• NTC10KB = 3950 entradas del sensor de temperatura: 5

• Entrada analógica Grundfos Direct Sensor TM (VFS): 1


• Entrada analógica Grundfos Direct Sensor TM (RPS): 1

• Relés electromagnéticos: 3

• Relés de semiconductores: 3

• Relé de bajo voltaje externo indefinido (señal de interruptor): 1

• Salidas de frecuencia variable PWM (conmutable 0-10 V): 3

• TFT --- pantalla a color

• Fecha --- hora / ajuste de fecha

• Luz --- configuración de brillo de pantalla

• SMT_HT --- Calefacción inteligente

• Círculo --- función de control de la bomba de circulación de agua

• SYS --- (1-23) selección del sistema

• CEM --- Apagado de emergencia del colector

• OCCO --- enfriamiento del colector

• OCMI --- temperatura mínima del colector

• OCFR --- Función anticongelante colector

• OTCO --- función intermitente del colector de tubos de vacío

• BOMBA --- Método de control de la bomba

• LLOGI --- nivel de agua primero

• FRÍO --- función de enfriamiento

• OHDP --- transferencia de calor

• HEATX --- transferencia de calor entre tanques de agua

• RPH --- calentamiento de nuevo para calentar

• SFB --- Función de horno de combustible sólido

• BYPR --- Función de derivación del ciclo solar

• TEMPORIZADOR --- Función de temporizador

• AH --- función de ajuste automático de temperatura

• BEEP --- Función de alarma de falla del timbre

• BLPR --- protección de bloqueo

• OTDIS --- función de esterilización a alta temperatura

• OPAR --- relé paralelo

• OHQM --- medición de calorías

• GFDS --- medidor de flujo Grundfos

• PRENSA --- monitoreo de presión

• UNIDAD --- Conversión de Celsius y Fahrenheit

• OSDC --- tarjeta SD

• RESET --- restablecer

• PASAR --- Configuración de contraseña

• Función de vacaciones

• Función de actualización en línea del software del controlador

• Función protectora

• Protección de memoria de falla de energía

• Protector de pantalla

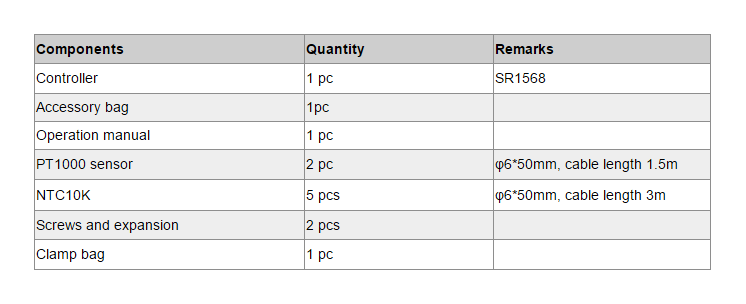

1.4 Alcance de entrega

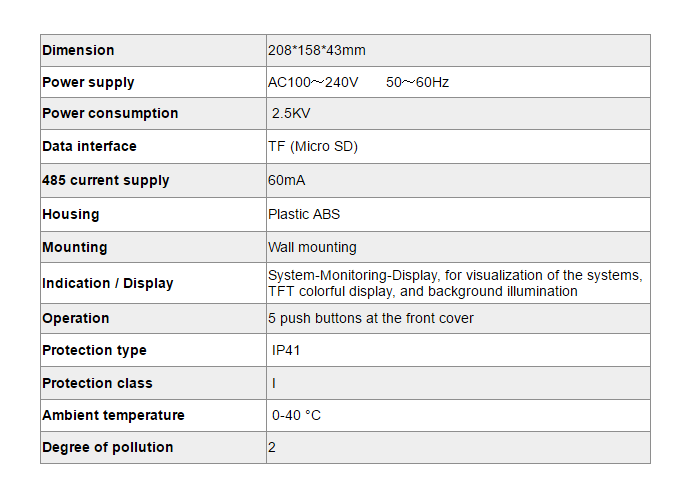

2.1 Parámetros técnicos

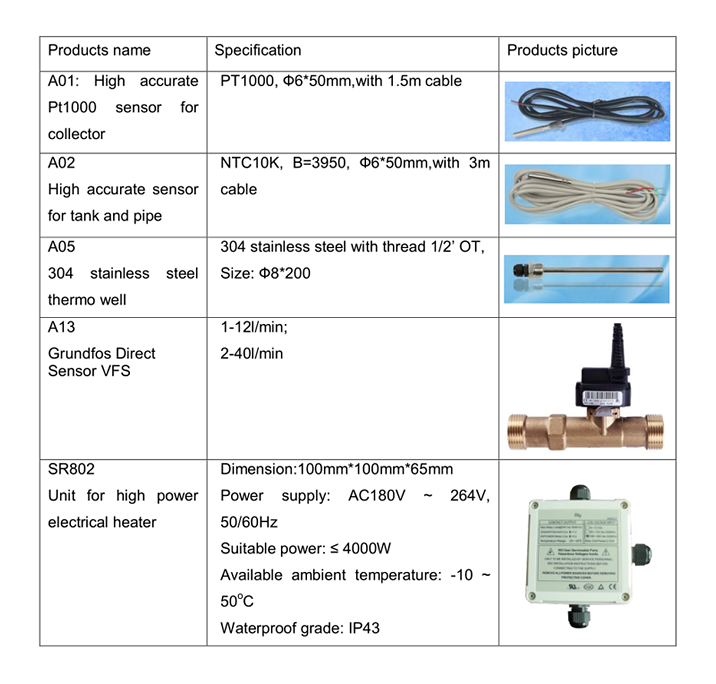

2.2 Accesorios opcionales

2.2.1 Groundfos Sensor directo VFS y medidor de flujo

2.2.2 Relé electromagnético: SR802, puede controlar el calentamiento eléctrico de ≤4000W.

Unidad de contactor de alta potencia: SR802 Cuando el usuario selecciona el calentador eléctrico como dispositivo de respaldo, recomendamos usar el controlador de conexión de la unidad SR802 y el calentador eléctrico. Datos técnicos de la dimensión SR802: 100 mm x 100 mm x 65 mm Fuente de alimentación: 180V ～ 264V / AC 50 / 60Hz Potencia adecuada: ≤ 4000W Temperatura ambiente disponible: -10 ~ 50oC Grado a prueba de agua: IP43

Diagrama de conexión SR802:

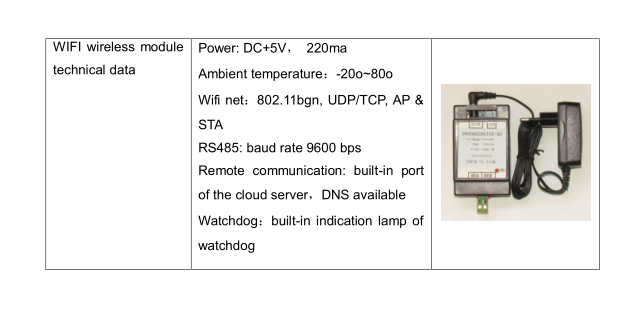

2.2.3 WIFI al modelo de 485 m

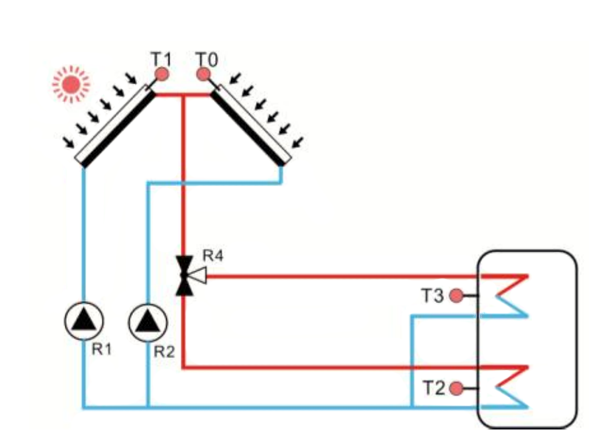

3.1 Sistema solar con campos colectores este / oeste, válvula de 3 vías para la carga del tanque en capas

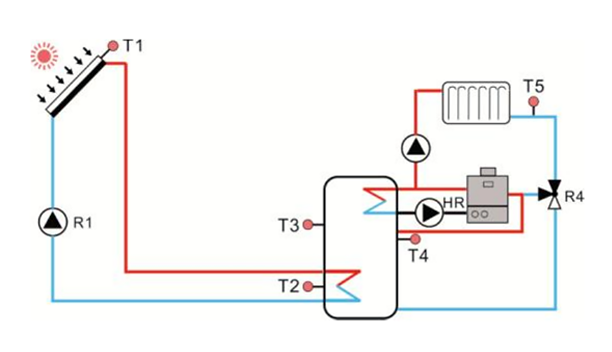

3.2 Sistema solar con 1 campo colector, 1 tanque, cargando el retorno de calefacción

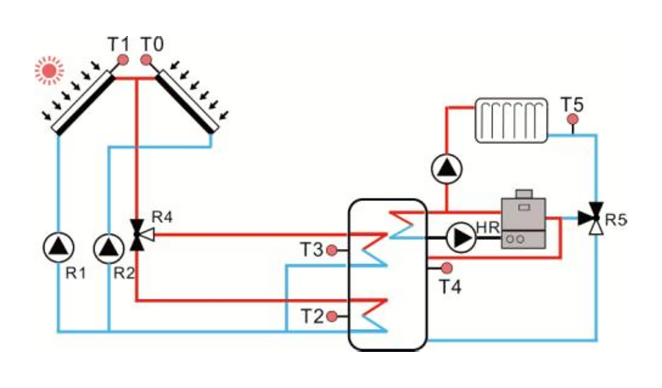

3.3 Sistema solar con campos colectores este / oeste, 1 tanque, tanque de carga de válvula de 3 vías en capas, cargando el retorno de calentamiento D

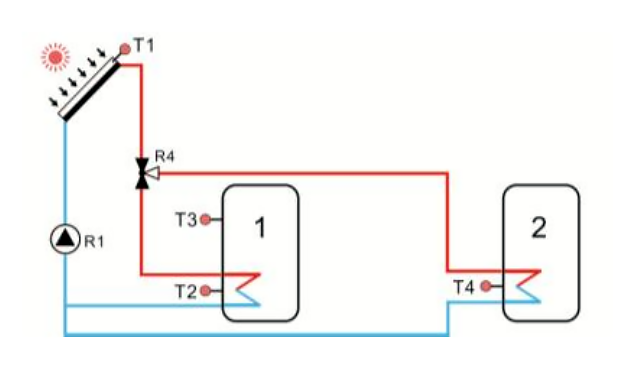

3.4 Sistema solar con 1 campo colector, 2 tanques, tanque de carga del interruptor de la bomba

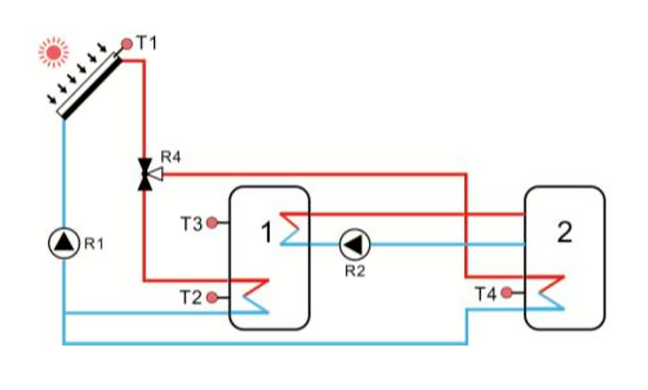

3.5 Sistema solar con 1 campo colector, 2 tanques, tanque de carga del interruptor de válvula, transferencia de energía térmica entre 2 tanques

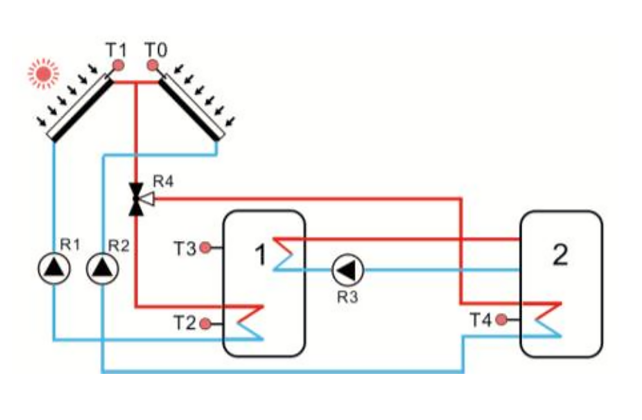

3.6 Sistema solar con campos colectores este / oeste, 2 tanques, tanque de carga del interruptor de válvula, transferencia de energía térmica entre 2 tanques

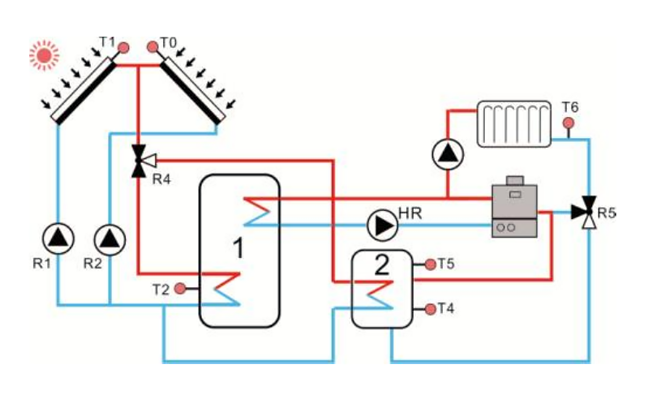

3.7 Sistema solar con campos colectores este / oeste, 2 tanques, tanque de carga de interruptor de válvula, retorno de precalentamiento del sistema de calefacción

Manual de operación de monitoreo remoto SR1568
