Солнечные контроллеры SR1568 для солнечного водонагревателя Split

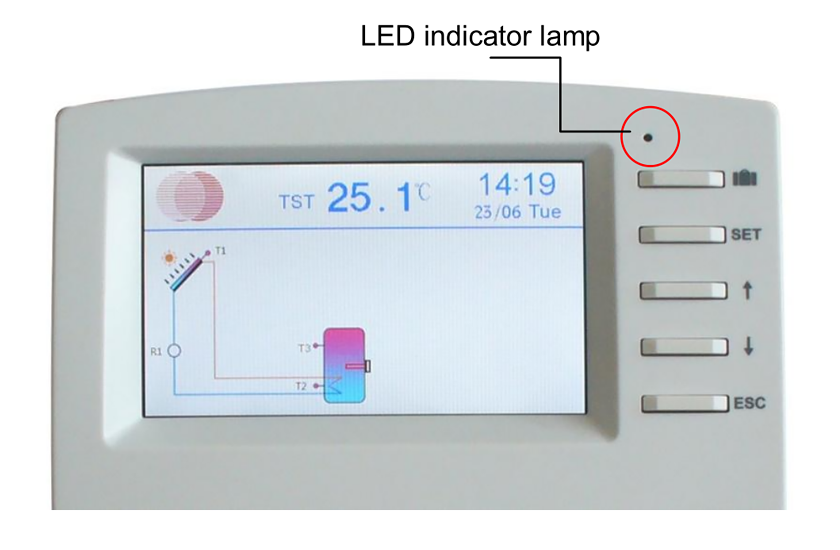

1.1 Обзор

• Солнечный контроллер SR1568 используется для более сложных и универсальных систем солнечного отопления.

• С сетевыми возможностями для удаленного управления.

• Он может нагревать несколько резервуаров для воды, управлять несколькими матрицами солнечных коллекторов и интеллектуальным управлением альтернативным энергетическим оборудованием, таким как газ, тепловые насосы и котлы.

• Он может осуществлять интеллектуальное управление резервуаром для подогрева воды, бассейном, подогревом пола и другим оборудованием.

• 23 системы могут быть программистами.

• Обычный / HE насос оба доступны на.

• Поддержка обновления прошивки по SD-карте.

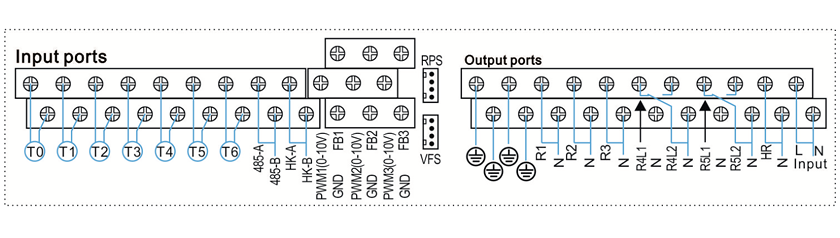

1.2 ВОЗМОЖНОСТИ ПРИМЕНЕНИЯ

• Входы датчика температуры PT1000: 2

• NTC10KB = 3950 входов датчика температуры: 5

• Аналоговый вход Grundfos Direct Sensor TM (VFS): 1


• Аналоговый вход Grundfos Direct Sensor TM (RPS): 1

• Электромагнитные реле: 3

• Полупроводниковые реле: 3

• Не определено внешнее реле низкого напряжения (сигнал переключения): 1

• Выходы переменной частоты ШИМ (переключаемые 0-10В): 3

• TFT --- цветной дисплей

• Дата --- время / установка даты

• Свет --- настройка яркости экрана

• SMT_HT --- Интеллектуальное отопление

• Круг --- функция управления насосом циркуляции воды

• SYS --- (1-23) выбор системы

• CEM --- аварийное отключение коллектора

• OCCO --- коллектор охлаждения

• OCMI --- минимальная температура коллектора

• OCFR --- Антифриз для коллектора

• OTCO --- прерывистая функция вакуумного коллектора

• НАСОС --- Способ управления насосом

• LLOGI --- уровень воды в первую очередь

• COOL --- функция охлаждения

• OHDP --- теплопередача

• HEATX --- теплообмен между резервуарами для воды

• RPH --- подогрев обратно для прогрева

• SFB --- печь на твердом топливе

• BYPR --- функция обхода солнечного цикла

• ТАЙМЕР --- функция таймера

• AH --- функция автоматической регулировки температуры

• ЗВУК --- функция тревоги зуммера

• BLPR --- блокировка защиты

• OTDIS --- высокотемпературная функция стерилизации

• OPAR --- параллельное реле

• OHQM --- измерение калорий

• GFDS --- Расходомер Grundfos

• ПРЕССА --- контроль давления

• ЕДИНИЦА --- Преобразование Цельсия и Фаренгейта

• OSDC --- SD-карта

• СБРОС --- сброс

• PASS --- установка пароля

• Праздничная функция

• Функция онлайн обновления программного обеспечения контроллера

• Защитная функция

• Защита памяти при сбое питания

• Защита экрана

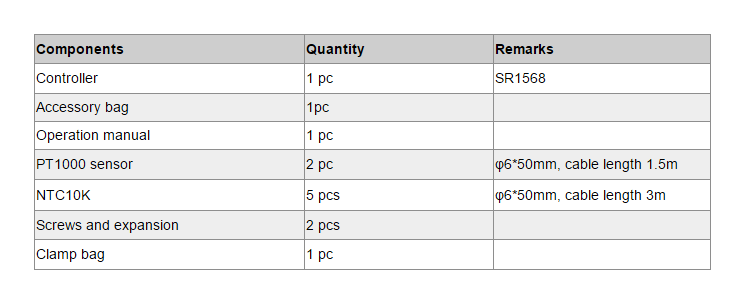

1.4 Объем поставки

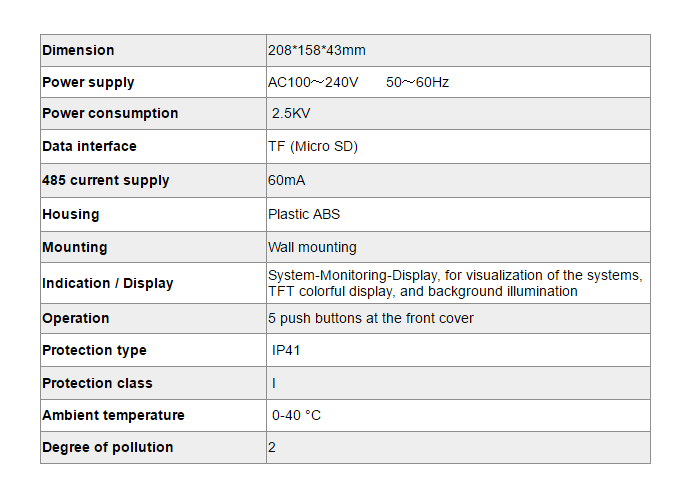

2.1 Технические параметры

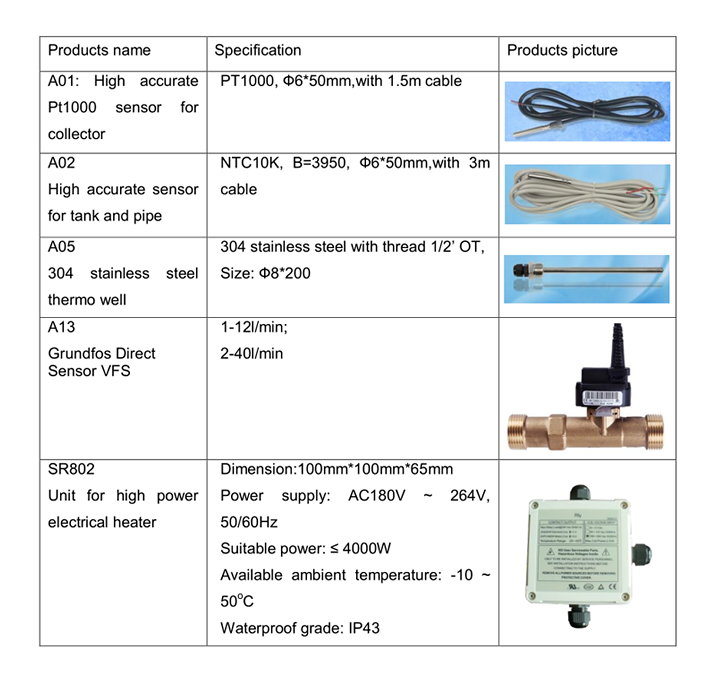

2.2 Дополнительные аксессуары

2.2.1 Groundfos, прямой датчик VFS и расходомер

2.2.2 Электромагнитное реле: SR802, может управлять электрическим нагревом ≤4000 Вт.

Контакторный блок высокой мощности: SR802 Когда пользователь выбирает электрический нагреватель в качестве резервного устройства, мы рекомендуем использовать блок SR802, соединяющий контроллер и электрический нагреватель. Технические данные SR802 Размеры: 100ммx100ммx65мм Источник питания: 180 В, 264 В / AC 50/60 Гц Подходящая мощность: ≤ 4000 Вт Доступная температура окружающей среды: -10 ~ 50oC. Класс водонепроницаемости: IP43.

Схема подключения SR802:

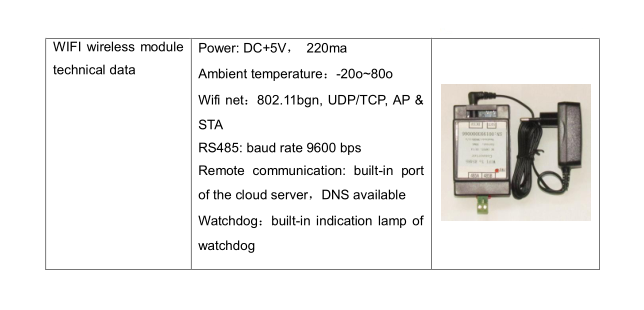

2.2.3 WIFI до 485м Модель

3.1 Солнечная система с коллекторными полями восток / запад, 3-ходовой клапан для загрузки резервуаров в слоях

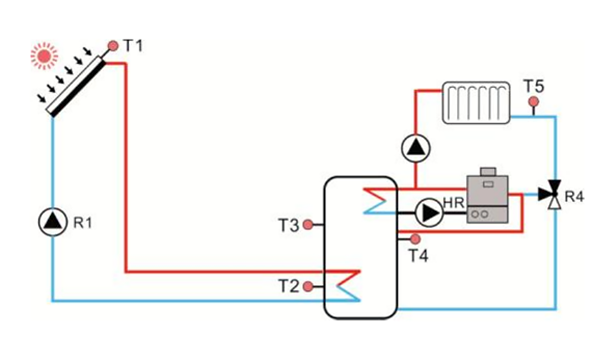

3.2 Солнечная система с 1 коллекторным полем, 1 резервуаром, загружающим теплоотвод

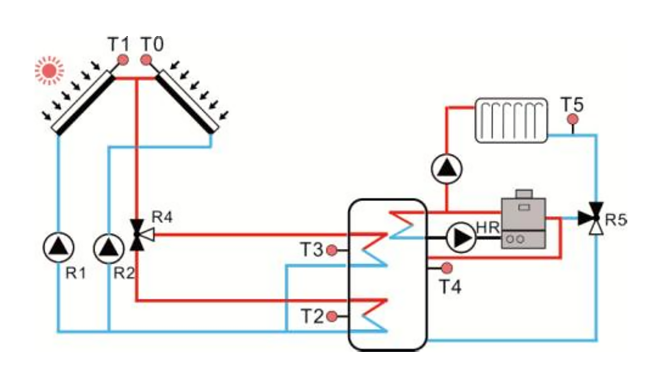

3.3 Солнечная система с полями коллекторов восток / запад, 1 резервуар, трехсторонний клапан, загружающий резервуар в несколько слоев, загружающий теплоотвод D

3.4 Солнечная система с 1 полем коллектора, 2 резервуарами, загрузочным резервуаром выключателя насоса

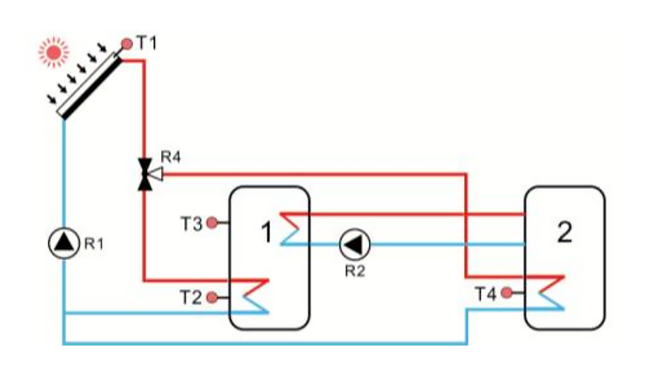

3.5 Солнечная система с 1 полем коллектора, 2 резервуарами, загрузочным резервуаром клапанного переключателя, передачей тепловой энергии между двумя резервуарами

3.6 Солнечная система с коллекторными полями восток / запад, 2 резервуара, загрузочный резервуар переключателя клапана, передача тепловой энергии между двумя резервуарами

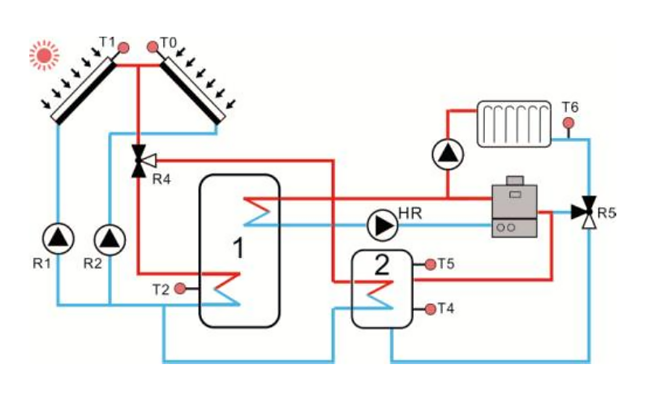

3.7 Солнечная система с полями коллекторов восток / запад, 2 резервуара, загрузочный резервуар переключателя клапана, возврат подогрева системы отопления

SR1568 Руководство по удаленному мониторингу
