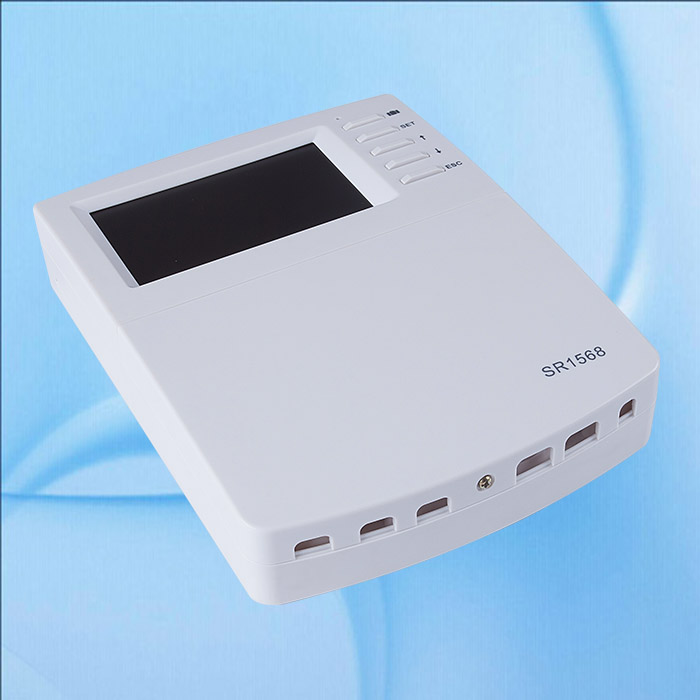

SR1568 Solarregler für geteilten Solarwarmwasserbereiter

Der SR1568 verfügt über Netzwerkfunktionen zur Fernsteuerung komplexer und vielseitiger Solarheizsysteme.
  • SR1568

  • Anwendbar auf SFBS / SFFS / SFES

  • Integrierter Schaltkreis

  • Intelligente Solaranlage

  • Netzwerkverbindungsfunktion , Fernbedienung

  • 1 Jahr

Menge:

1. Produktbeschreibung

1.1 Übersicht

  • Solarregler SR1568 für komplexere und vielseitigere Solarheizsysteme.

  • Mit Netzwerkfunktionen für die Fernsteuerung.

  • Es kann mehrere Wassertanks heizen, mehrere Solarkollektormatrizen steuern und alternative Energieanlagen wie Gas, Wärmepumpen und Kessel intelligent steuern.

  • Es kann eine intelligente Steuerung von Heizwassertank, Schwimmbad, Fußbodenheizung und anderen Geräten realisieren.

  • 23 Systeme können Programmierer sein.

  • Konventionelle / HE-Pumpe beide verfügbar an.

  • Unterstützt Firmware-Update per SD-Karte.

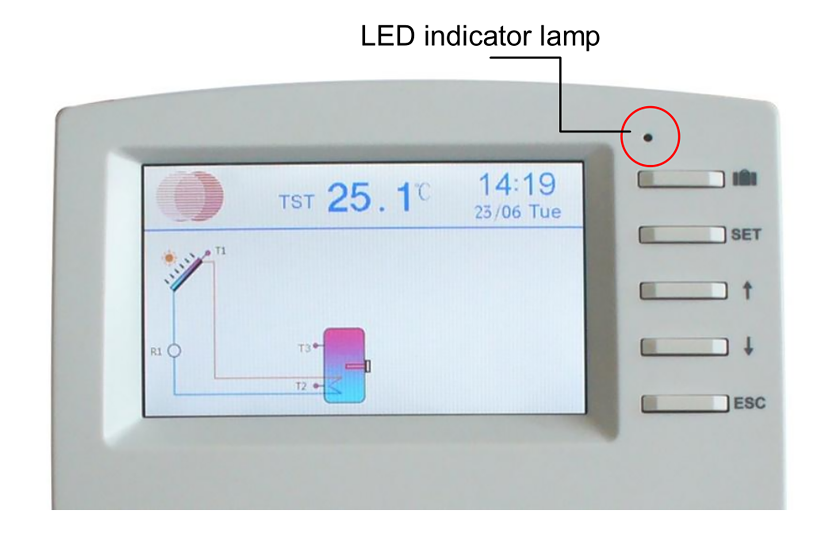

SR1568 Solarregler für Split Solarwarmwasserbereiter-p1.1

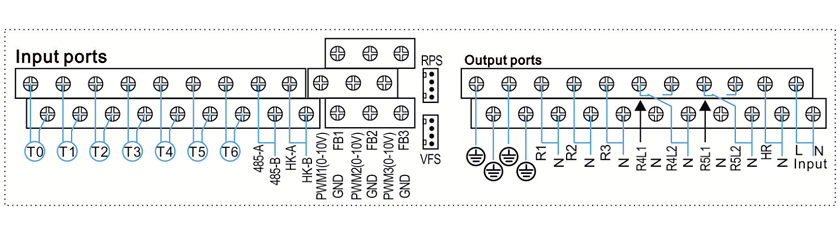

1.2 ANWENDUNGSKAPAZITÄT

  • PT1000-Temperatursensoreingänge: 2

  • NTC10KB = 3950 Temperatursensoreingänge: 5

  • Analogeingang Grundfos Direct Sensor TM (VFS): 1

  • Analogeingang Grundfos Direct Sensor TM (RPS): 1

  • Elektromagnetische Relais: 3

  • Halbleiterrelais: 3

  • Undefiniertes externes Niederspannungsrelais (Schaltsignal): 1

  • PWM-Ausgänge mit variabler Frequenz (umschaltbar 0-10 V): 3


SR1568 Solarregler für Split Solarwarmwasserbereiter-p1.2


1.3 Hauptfunktionen

  • TFT --- Farbdisplay

  • Datum --- Uhrzeit / Datumseinstellung

  • Licht --- Einstellung der Bildschirmhelligkeit

  • SMT_HT --- Intelligente Heizung

  • Kreis --- Steuerfunktion der Wasserumwälzpumpe

  • SYS --- (1-23) Systemauswahl

  • CEM --- Kollektor-Notabschaltung

  • OCCO --- Kollektorkühlung

  • OCMI --- Mindesttemperatur des Kollektors

  • OCFR --- Kollektor-Frostschutzfunktion

  • OTCO --- intermittierende Funktion des Vakuumröhrenkollektors

  • PUMPE --- Pumpensteuerungsmethode

  • LLOGI --- Wasserstand zuerst

  • COOL --- Kühlfunktion

  • OHDP --- Wärmeübertragung

  • HEATX --- Wärmeübertragung zwischen Wassertanks

  • RPH --- Zum Aufwärmen zurückheizen

  • SFB --- Festbrennstoffofenfunktion

  • BYPR --- Solarzyklus-Bypass-Funktion

  • TIMER --- Timerfunktion

  • AH --- automatische Temperatureinstellung

  • BEEP --- Summerfehleralarmfunktion

  • BLPR --- Blockierschutz

  • OTDIS --- Hochtemperatur-Sterilisationsfunktion

  • OPAR --- Parallelrelais

  • OHQM --- Kalorienmessung

  • GFDS --- Grundfos Durchflussmesser

  • DRÜCKEN --- Drucküberwachung

  • EINHEIT --- Umrechnung von Celsius und Fahrenheit

  • OSDC --- SD-Karte

  • RESET --- Reset

  • PASS --- Passworteinstellung

  • Urlaubsfunktion

  • Online-Upgrade-Funktion der Controller-Software

  • Schutzfunktion

  • Stromausfallspeicherschutz

  • Bildschirmschutz

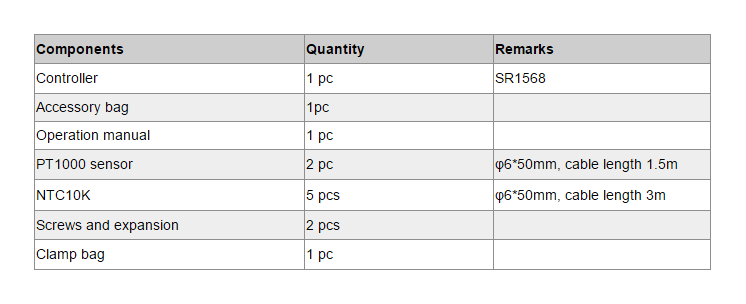

1.4 Lieferumfang

SR1568 Solarregler für Split Solarwarmwasserbereiter-p1.4

2. Technische Parameter

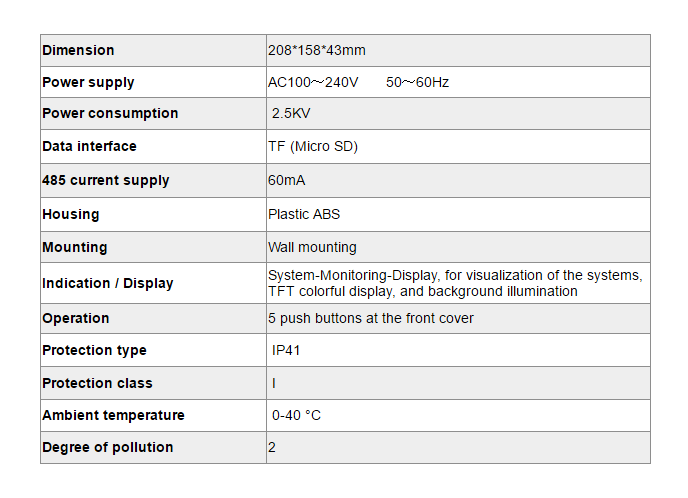

2.1 Technische Parameter

SR1568 Solarregler für Split Solarwarmwasserbereiter-p2.1


2.2 Optionales Zubehör

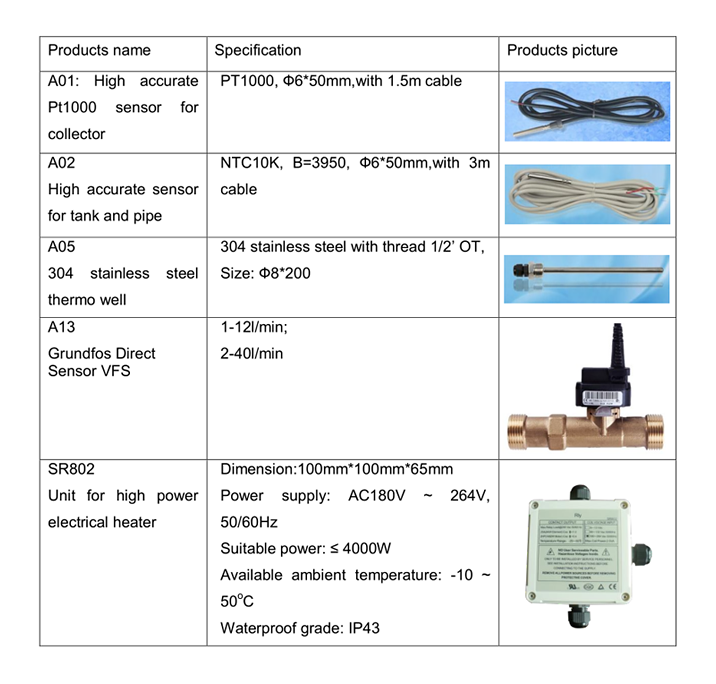

2.2.1 Groundfos Direktsensor VFS & Flow Meater

SR1568 Solarregler für Split Solarwarmwasserbereiter-p2.2.1


2.2.2 Elektromagnetisches Relais: SR802, kann die elektrische Heizung von ≤4000W steuern.

drhgeheh

Schütz mit hoher Leistung: SR802


Wenn der Benutzer die elektrische Heizung als Backup-Gerät auswählt, empfehlen wir die Verwendung der SR802-Einheit, die den Controller und die elektrische Heizung verbindet.

Technische Daten des SR802 Abmessungen: 100 mm x 100 mm x 65 mm

Stromversorgung: 180 V ~ 264 V / AC 50/60 Hz

Geeignete Leistung: ≤ 4000W

Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichte Qualität: IP43



SR802 Anschlussplan:

SR802 安装 示意图

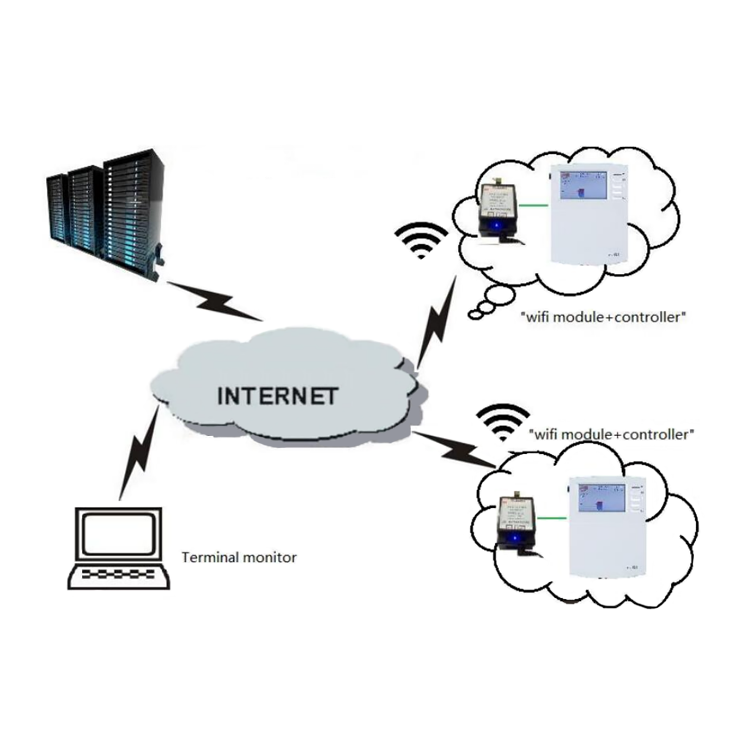

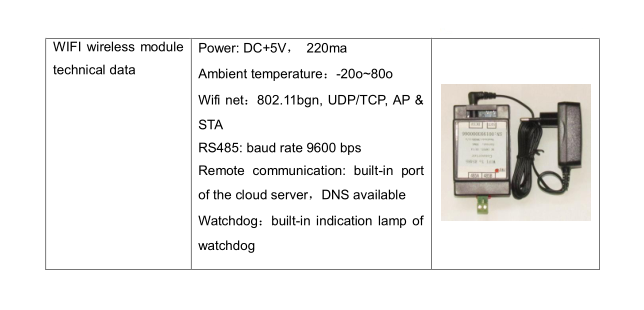

2.2.3 WIFI bis 485m Modell

SR1568 Solarregler für Split Solarwarmwasserbereiter-p2.2.3

3. Produktinstallation

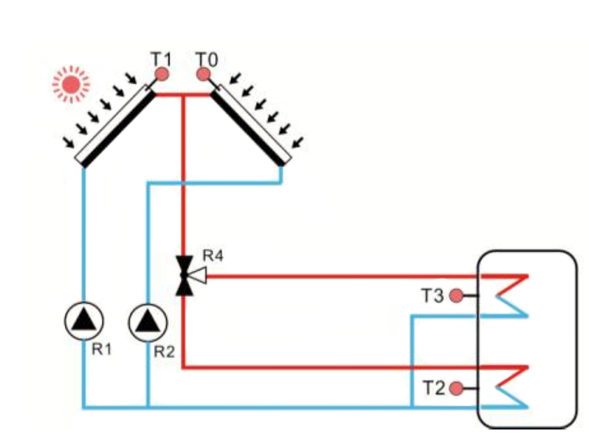

3.1 Sonnensystem mit Ost / West-Kollektorfeldern, 3-Wege-Ventil zur Tankbeladung in Schichten

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.1png

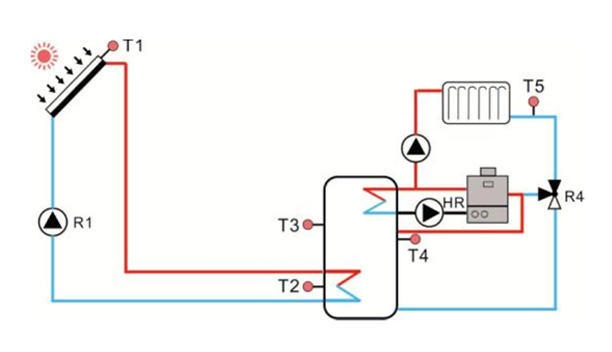

3.2 Solaranlage mit 1 Kollektorfeld, 1 Tank, Beladung des Heizungsrücklaufs

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.2

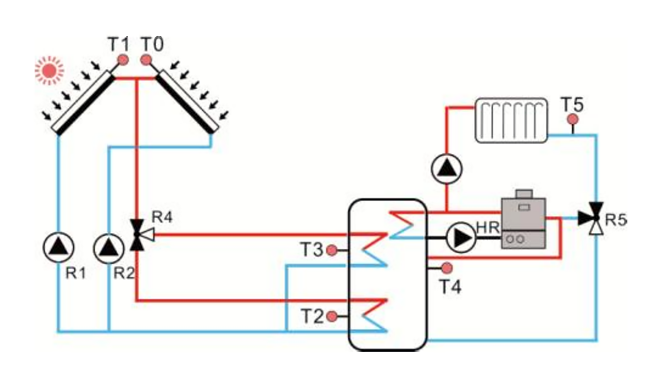

3.3 Sonnensystem mit Ost / West-Kollektorfeldern, 1 Tank, 3-Wege-Ventilbeladungstank in Schichten, Beladung des Heizungsrücklaufs D.

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.3

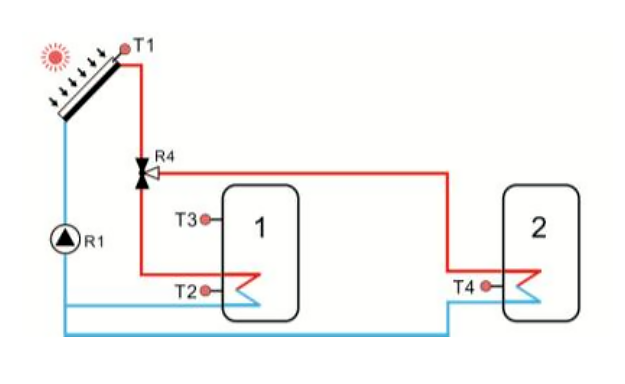

3.4 Solaranlage mit 1 Kollektorfeld, 2 Tanks, Pumpenschalter-Ladetank

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.4

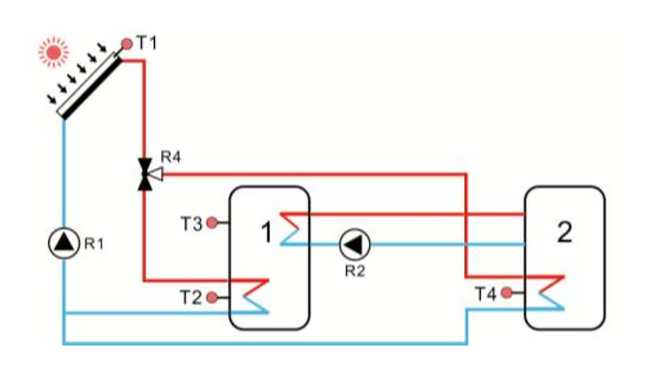

3.5 Sonnensystem mit 1 Kollektorfeld, 2 Tanks, Ventilschalter-Ladetank, Wärmeenergieübertragung zwischen 2 Tanks

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.5

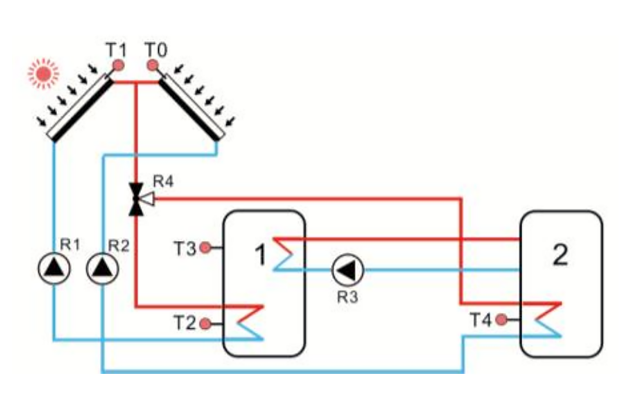

3.6 Sonnensystem mit Ost / West-Kollektorfeldern, 2 Tanks, Ventilschalter-Ladetank, Wärmeenergieübertragung zwischen 2 Tanks

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.6

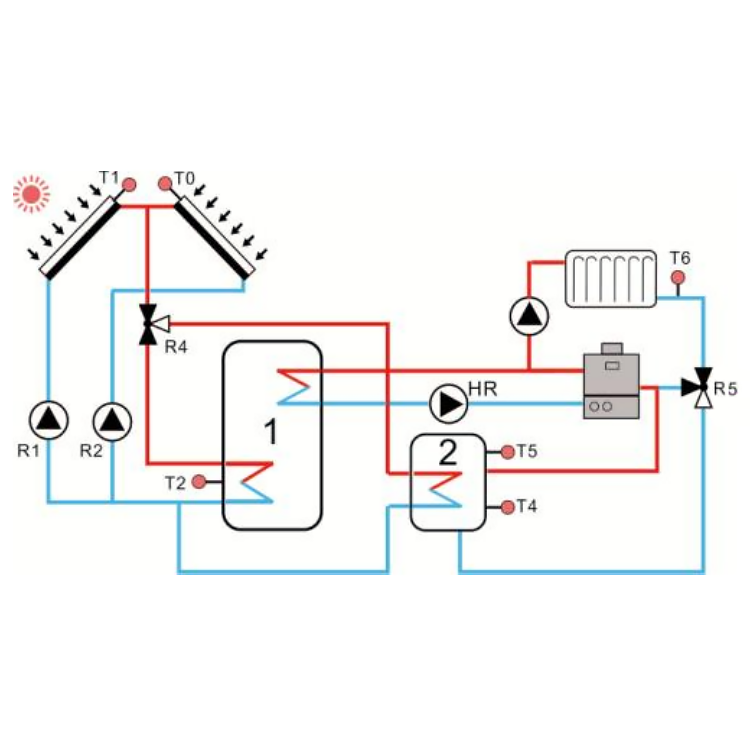

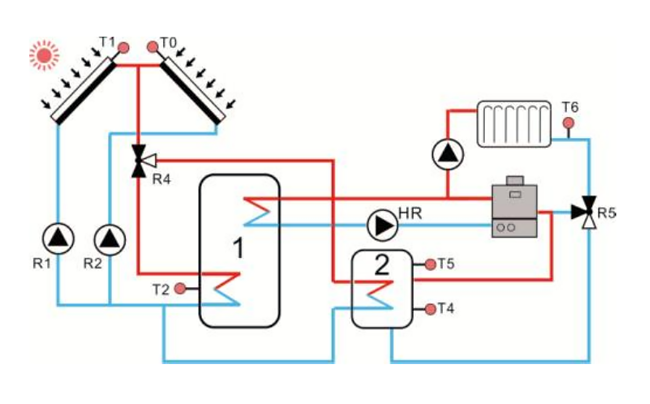

3.7 Sonnensystem mit Ost / West-Kollektorfeldern, 2 Tanks, Ventilschalter-Ladetank, Vorheizrücklauf des Heizungssystems

SR1568 Solarregler für Split Solarwarmwasserbereiter-p3.7




4. SR1568 Installationshandbuch herunterladen

Bedienungsanleitung für die Fernüberwachung SR1568
