SR1568 وحدات تحكم شمسية لسخان المياه بالطاقة الشمسية

يتميز SR1568 بإمكانيات الربط الشبكي للتحكم عن بُعد في أنظمة التدفئة الشمسية المعقدة والمتعددة الاستخدامات.
  • 1568 ريال
  • تنطبق على SFBS / SFFS / SFES
  • دارة متكاملة
  • تحكم ذكي بنظام التسخين الشمسي
  • وظيفة اتصال الشبكة control التحكم عن بعد
  • سنة واحدة
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • تستخدم وحدة تحكم الطاقة الشمسية SR1568 لأنظمة التدفئة الشمسية الأكثر تعقيدًا وتنوعًا.

  • مع قدرات الشبكات للتحكم عن بعد.

  • يمكنها تسخين خزانات المياه المتعددة والتحكم في مصفوفات تجميع الطاقة الشمسية المتعددة والتحكم الذكي في معدات الطاقة البديلة مثل الغاز ومضخات الحرارة والمراجل.

  • يمكنها تحقيق التحكم الذكي بتسخين خزان المياه ، وحمام السباحة ، وتدفئة الأرضية وغيرها من المعدات.

  • يمكن أن يكون 23 نظامًا مبرمجًا.

  • مضخة كلاسيكية / HE متوفرة على حد سواء.

  • دعم تحديث البرامج الثابتة بواسطة بطاقة SD.

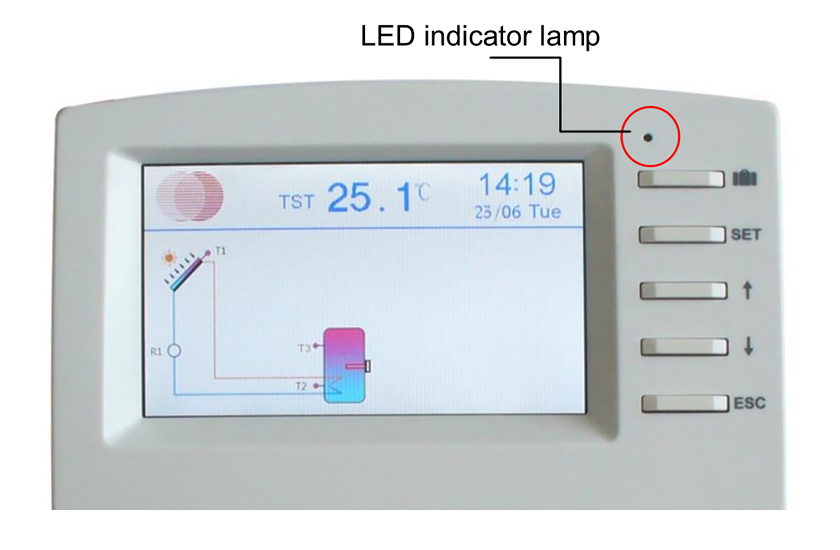

SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه الشمسي - p1.1

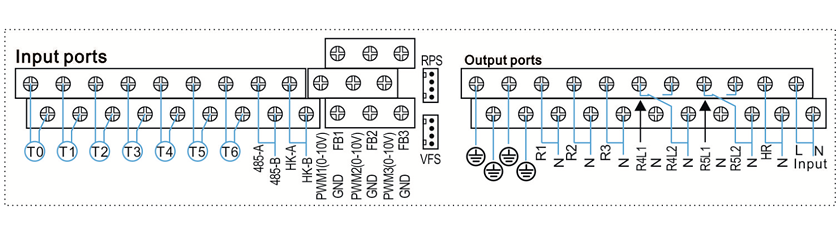

1.2 سعة التطبيقات

  • مدخلات جهاز استشعار درجة الحرارة PT1000: 2

  • NTC10KB = 3950 مدخلات أجهزة استشعار درجة الحرارة: 5

  • الإدخال التناظري لـ Grundfos Direct Sensor TM (VFS): 1

  • الإدخال التناظري Grundfos Direct Sensor TM (RPS): 1

  • المرحلات الكهرومغناطيسية: 3

  • مرحلات أشباه الموصلات: 3

  • تتابع الجهد المنخفض الخارجي غير المحدد (إشارة التبديل): 1

  • مخرجات التردد المتغير PWM (قابلة للتحويل 0-10 فولت): 3


SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المنفصل- p1.2


1.3 الوظائف الرئيسية

  • TFT - شاشة ملونة

  • التاريخ --- إعداد الوقت / التاريخ

  • ضوء --- إعداد سطوع الشاشة

  • SMT_HT - تسخين ذكي

  • دائرة --- وظيفة التحكم في مضخة تداول المياه

  • SYS --- (1-23) اختيار النظام

  • CEM --- إغلاق الطوارئ جامع

  • OCCO --- تبريد جامع

  • OCMI --- درجة الحرارة الدنيا جامع

  • OCFR --- وظيفة التجميد جامع

  • OTCO --- وظيفة جامع أنبوب فراغ

  • مضخة --- طريقة التحكم في المضخة

  • LLOGI --- مستوى الماء أولاً

  • COOL --- وظيفة التبريد

  • OHDP --- نقل الحرارة

  • HEATX --- نقل الحرارة بين خزانات المياه

  • RPH --- تسخين مرة أخرى للإحماء

  • SFB - وظيفة فرن الوقود الصلب

  • BYPR --- وظيفة تجاوز الدورة الشمسية

  • TIMER - وظيفة المؤقت

  • آه --- وظيفة ضبط درجة الحرارة التلقائي

  • صفارة --- وظيفة التنبيه خطأ الطنان

  • BLPR --- حجب الحماية

  • OTDIS --- وظيفة تعقيم درجة حرارة عالية

  • OPAR --- التتابع الموازي

  • OHQM - قياس السعرات الحرارية

  • GFDS --- مقياس تدفق جراندفوس

  • اضغط --- مراقبة الضغط

  • الوحدة --- تحويل درجة مئوية وفهرنهايت

  • OSDC --- بطاقة SD

  • إعادة تعيين --- إعادة

  • PASS --- إعداد كلمة المرور

  • وظيفة عطلة

  • وظيفة تحكم برنامج الترقية عبر الإنترنت

  • وظيفة الحماية

  • حماية ذاكرة انقطاع التيار الكهربائي

  • واقي الشاشة

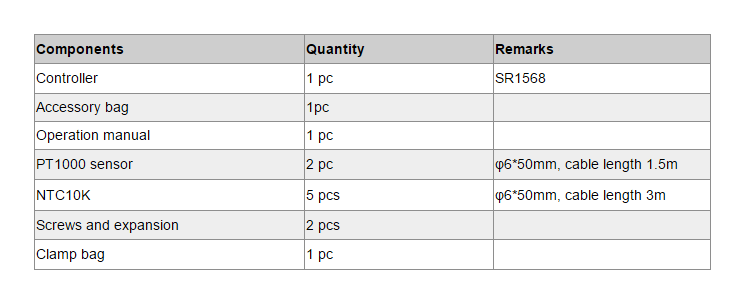

1.4 نطاق التسليم

SR1568 تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية سبليت- P1.4

2. المعايير الفنية

2.1 المعايير الفنية

SR1568 وحدات تحكم شمسية لسخان المياه الشمسي - p2.1

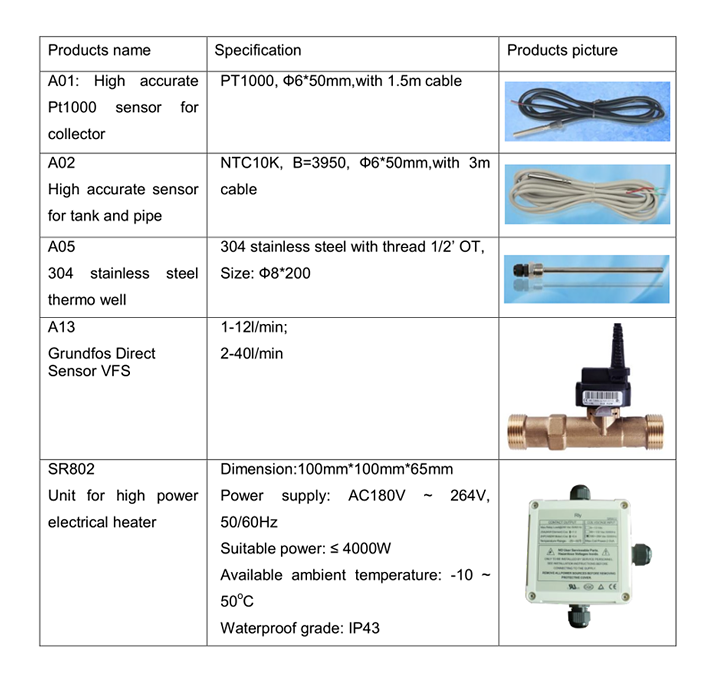

2.2 الملحقات الاختيارية

2.2.1 المطحنة المباشرة VFS وجهاز التدفق

SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المنفصل- p2.2.1


2.2.2 مرحل كهرومغناطيسي: SR802 ، يمكن التحكم في التدفئة الكهربائية ≤4000W.

دراجيه

وحدة التلامس ذات القدرة العالية: SR802


عندما يختار المستخدم السخان الكهربائي كجهاز احتياطي ، نوصي باستخدام وحدة SR802 التي تربط وحدة التحكم والسخان الكهربائي.

البيانات الفنية للبعد SR802: 100 مم × 100 مم × 65 مم

مصدر الطاقة: 180V ~ 264V / AC 50 / 60Hz

قوة مناسبة: ≤ 4000W

درجة الحرارة المحيطة المتاحة: -10 ~ 50 درجة مئوية درجة مقاومة الماء: IP43



مخطط اتصال SR802:

802 ر

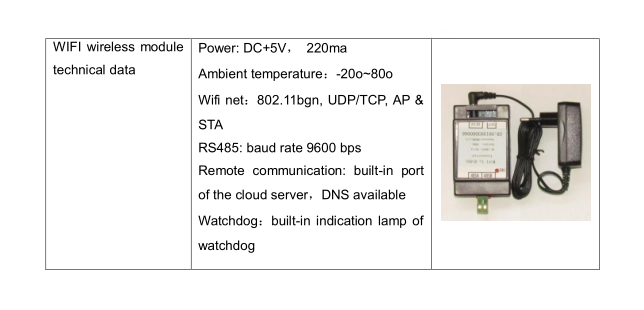

2.2.3 WIFI إلى طراز 485m

SR1568 وحدات تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المنفصل- p2.2.3

3. تثبيت المنتج

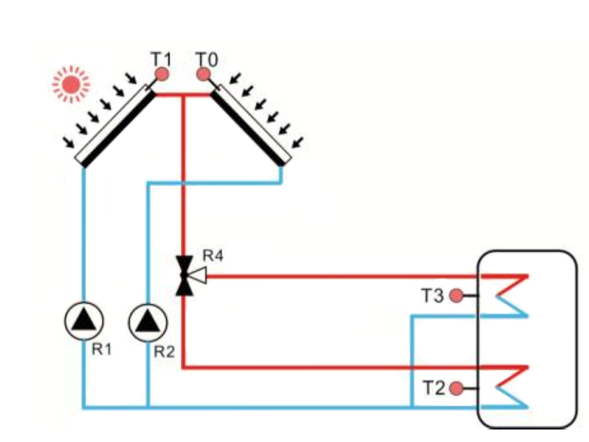

3.1 النظام الشمسي مع حقول جامع الشرق / الغرب ، صمام 3 طرق لتحميل الخزان في طبقات

SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه الشمسي سبليت p3.1png

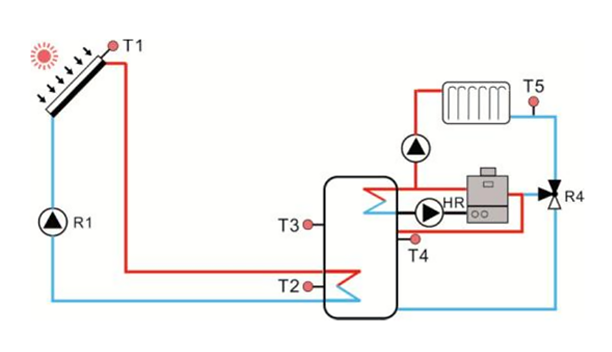

3.2 النظام الشمسي مع حقل تجميع واحد ، وخزان واحد ، وتحميل عودة التدفئة

SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه الشمسي سبليت- p3.2

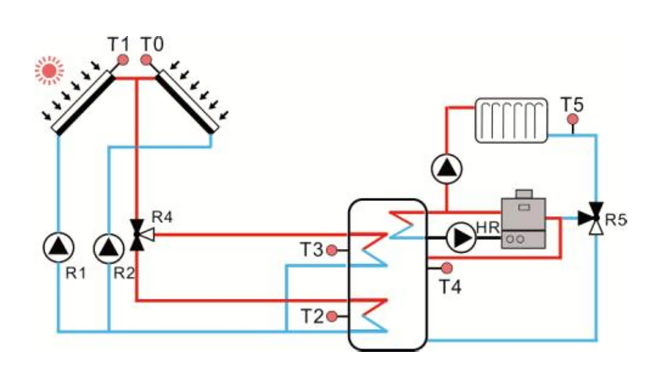

3.3 النظام الشمسي مع حقول جامع الشرق / الغرب ، 1 خزان ، خزان تحميل الصمامات بثلاث طرق في طبقات ، تحميل عودة التدفئة D

SR1568 تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية سبليت- p3.3

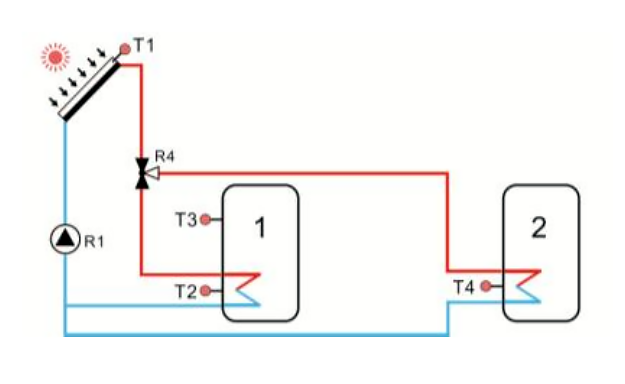

3.4 النظام الشمسي مع 1 حقل جامع ، 2 خزانات ، خزان تحميل تبديل المضخة

SR1568 تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية سبليت- p3.4

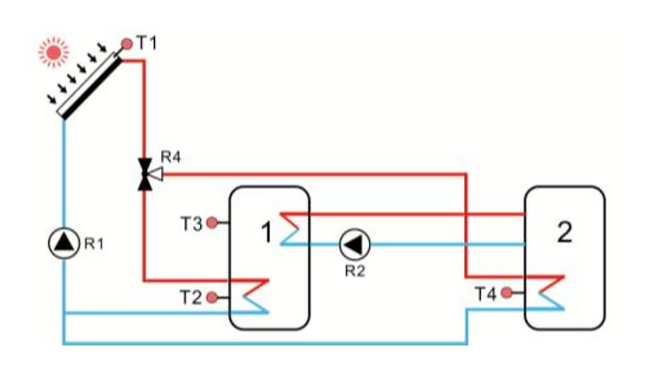

3.5 النظام الشمسي مع حقل تجميع واحد ، صهاريج ، خزان تحميل تبديل الصمام ، نقل الطاقة الحرارية بين صهاريج

SR1568 أجهزة تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية المجزأ p3.5

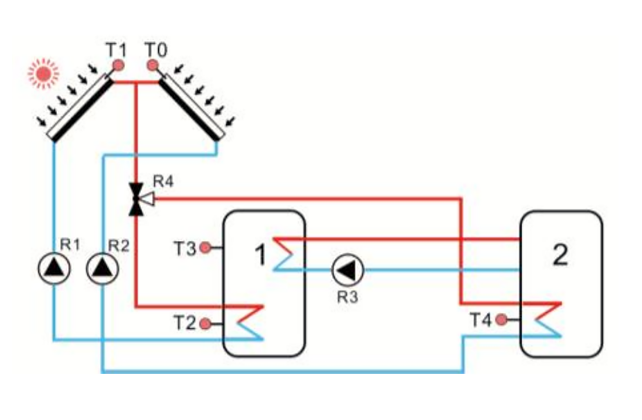

3.6 النظام الشمسي مع حقول جامع الشرق / الغرب ، وخزانين ، وخزان تحميل تبديل الصمامات ، ونقل الطاقة الحرارية بين خزانين

SR1568 تحكم بالطاقة الشمسية لسخان المياه بالطاقة الشمسية سبليت- p3.6

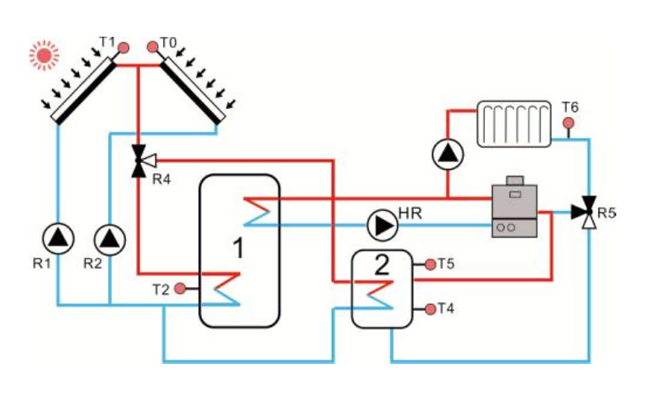

3.7 النظام الشمسي مع حقول جامع الشرق / الغرب ، 2 خزانات ، خزان تحميل تبديل الصمام ، عودة نظام التسخين المسبق

SR1568 تحكم بالطاقة الشمسية لسخان المياه الشمسي - p3.7




4. تحميل دليل التثبيت SR1568

دليل تشغيل المراقبة عن بعد SR1568
