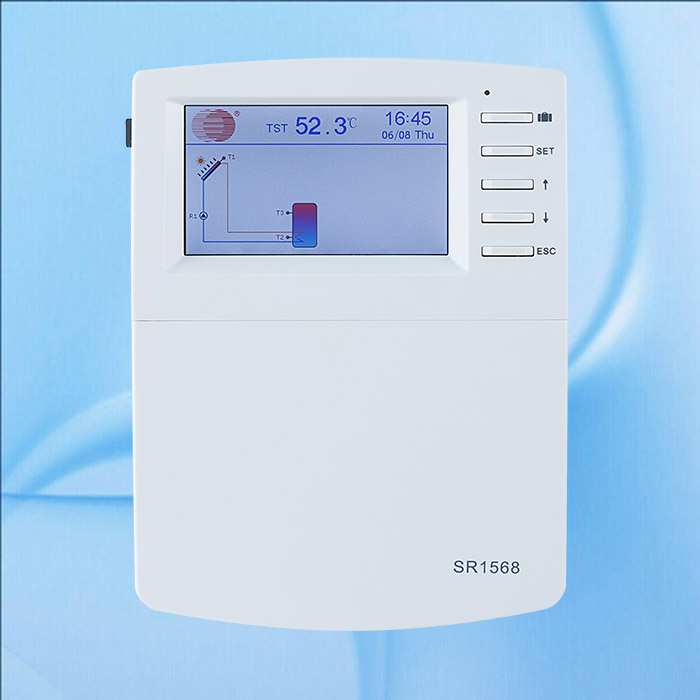

Contrôleurs solaires SR1568 pour chauffe-eau solaire split

Le SR1568 possède des capacités de mise en réseau pour le contrôle à distance de systèmes de chauffage solaire complexes et polyvalents.
  • SR1568
  • Applicable à SFBS / SFFS / SFES
  • Circuit intégré
  • Système de chauffage solaire à contrôle intelligent
  • Fonction de connexion réseau , Télécommande
  • 1 année
Quantité:

1. Description du produit

1.1 Présentation

  • Régulateur solaire SR1568 utilisé pour les systèmes de chauffage solaire plus complexes et polyvalents.

  • Avec des capacités de mise en réseau pour le contrôle à distance.

  • Il peut chauffer plusieurs réservoirs d'eau, contrôler plusieurs matrices de capteurs solaires et contrôler intelligemment des équipements d'énergie alternative tels que le gaz, les pompes à chaleur et les chaudières.

  • Il peut réaliser un contrôle intelligent du réservoir d'eau de chauffage, de la piscine, du chauffage au sol et d'autres équipements.

  • 23 systèmes peuvent être programmeurs.

  • Pompe conventionnelle / HE disponible sur.

  • Prise en charge de la mise à jour du firmware par carte SD.

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p1.1

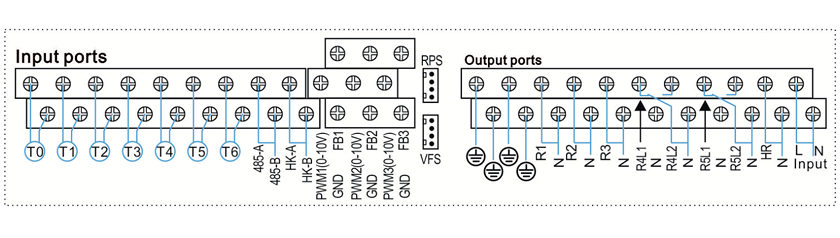

1.2 CAPACITÉ D'APPLICATION

  • Entrées du capteur de température PT1000: 2

  • NTC10KB = 3950 entrées de capteur de température: 5

  • Entrée analogique Grundfos Direct Sensor TM (VFS): 1

  • Entrée analogique Grundfos Direct Sensor TM (RPS): 1

  • Relais électromagnétiques: 3

  • Relais semi-conducteurs: 3

  • Relais basse tension externe non défini (signal de commutation): 1

  • Sorties à fréquence variable PWM (commutables 0-10 V): 3


Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p1.2


1.3 Fonctions principales

  • TFT --- écran couleur

  • Date --- réglage heure / date

  • Lumière --- réglage de la luminosité de l'écran

  • SMT_HT --- Chauffage intelligent

  • Cercle --- fonction de commande de la pompe de circulation d'eau

  • SYS --- (1-23) sélection du système

  • CEM --- Arrêt d'urgence du collecteur

  • OCCO --- refroidissement collecteur

  • OCMI --- température minimale du capteur

  • OCFR --- Fonction antigel collecteur

  • OTCO --- fonction intermittente du collecteur de tube à vide

  • POMPE --- Méthode de contrôle de la pompe

  • LLOGI --- le niveau d'eau d'abord

  • COOL --- fonction de refroidissement

  • OHDP --- transfert de chaleur

  • HEATX --- transfert de chaleur entre les réservoirs d'eau

  • RPH --- réchauffer pour se réchauffer

  • SFB --- Fonction four à combustible solide

  • BYPR --- Fonction de dérivation du cycle solaire

  • TIMER --- Fonction minuterie

  • AH --- fonction de réglage automatique de la température

  • BEEP --- Fonction d'alarme de défaut du buzzer

  • BLPR --- protection contre le blocage

  • OTDIS --- fonction de stérilisation à haute température

  • OPAR --- relais parallèle

  • OHQM --- mesure des calories

  • GFDS --- Débitmètre Grundfos

  • PRESSE --- surveillance de la pression

  • UNITÉ --- Conversion de Celsius et Fahrenheit

  • OSDC --- Carte SD

  • RESET --- reset

  • PASS --- Réglage du mot de passe

  • Fonction vacances

  • Fonction de mise à niveau en ligne du logiciel du contrôleur

  • Fonction de protection

  • Protection de mémoire contre les pannes de courant

  • Protecteur d'écran

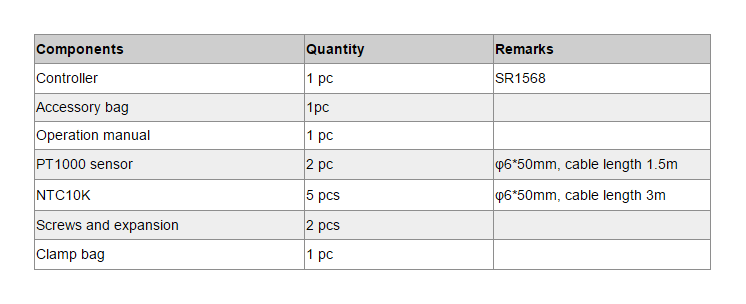

1.4 Contenu de la livraison

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p1.4

2. Paramètres techniques

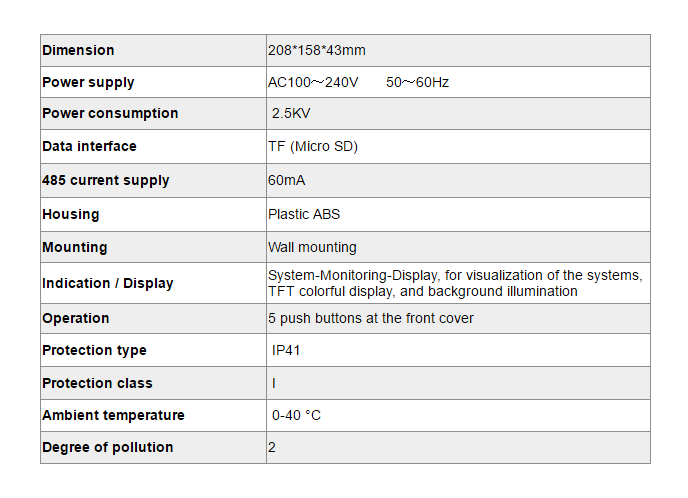

2.1 Paramètres techniques

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p2.1


2.2 Accessoires en option

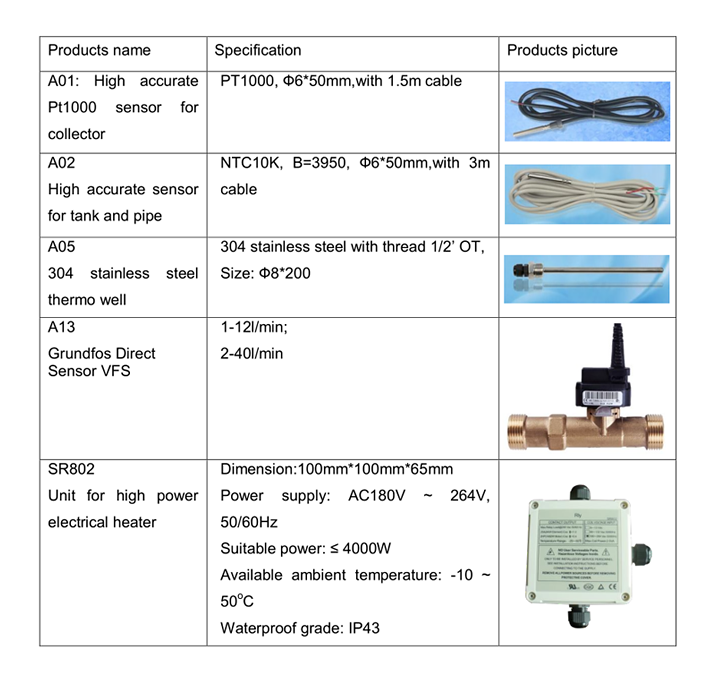

2.2.1 Capteur direct Groundfos VFS et débitmètre

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p2.2.1


2.2.2 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

drhgeheh

Unité de contacteur de haute puissance: SR802


Lorsque l'utilisateur sélectionne le chauffage électrique comme dispositif de secours, nous recommandons d'utiliser le contrôleur de connexion de l'unité SR802 et le chauffage électrique.

Données techniques de SR802 Dimension: 100mmx100mmx65mm

Alimentation: 180V ~ 264V / AC 50 / 60Hz

Puissance appropriée: ≤ 4000W

Température ambiante disponible: -10 ~ 50oC Grade étanche: IP43



Schéma de connexion du SR802:

SR802 安装 示意图

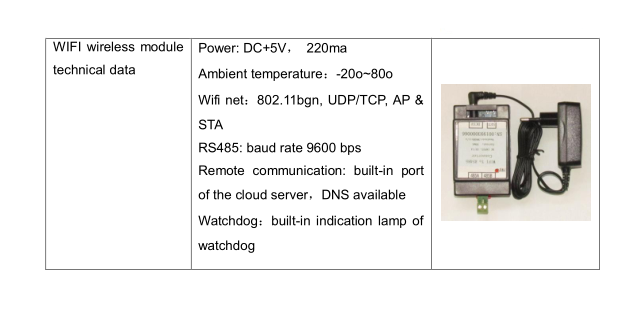

2.2.3 Modèle WIFI à 485 m

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p2.2.3

3. Installation du produit

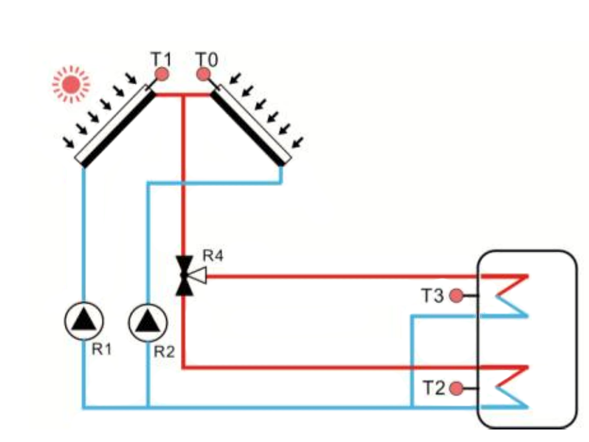

3.1 Système solaire avec champs de capteurs est / ouest, vanne à 3 voies pour le chargement du réservoir en couches

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.1png

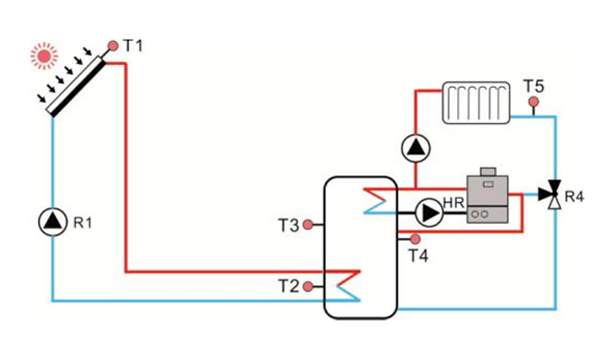

3.2 Système solaire avec 1 champ de capteurs, 1 réservoir, chargement du retour de chauffage

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.2

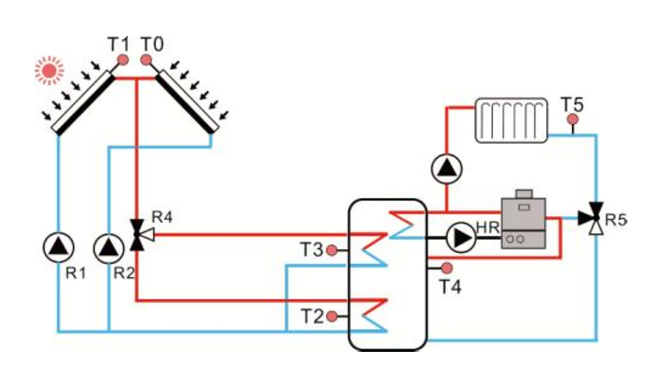

3.3 Système solaire avec champs de capteurs est / ouest, 1 réservoir, réservoir de chargement de vanne à 3 voies en couches, chargement du retour de chauffage D

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.3

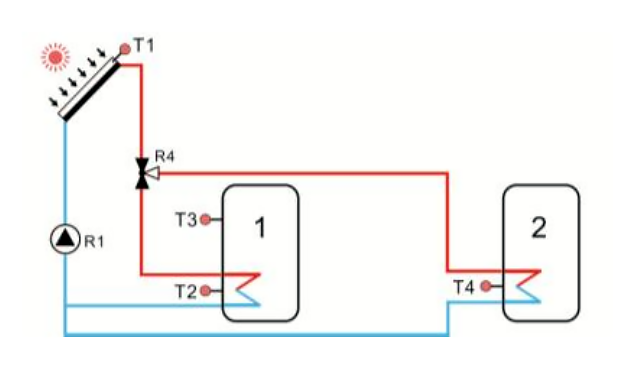

3.4 Système solaire avec 1 champ de capteurs, 2 réservoirs, réservoir de chargement d'interrupteur de pompe

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.4

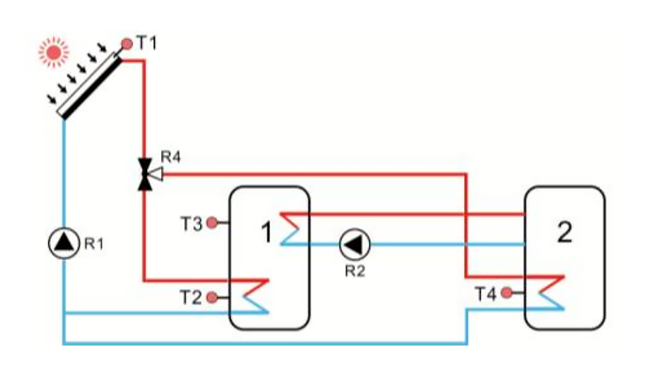

3.5 Système solaire avec 1 champ de capteurs, 2 réservoirs, réservoir de chargement de commutateur de soupape, transfert d'énergie thermique entre 2 réservoirs

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.5

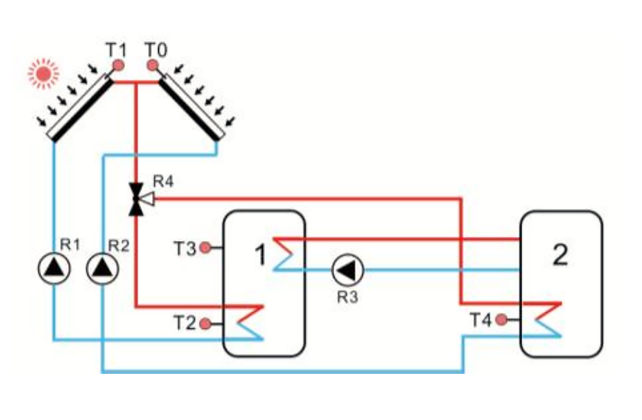

3.6 Système solaire avec champs de capteurs est / ouest, 2 réservoirs, réservoir de chargement de commutateur de soupape, transfert d'énergie thermique entre 2 réservoirs

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.6

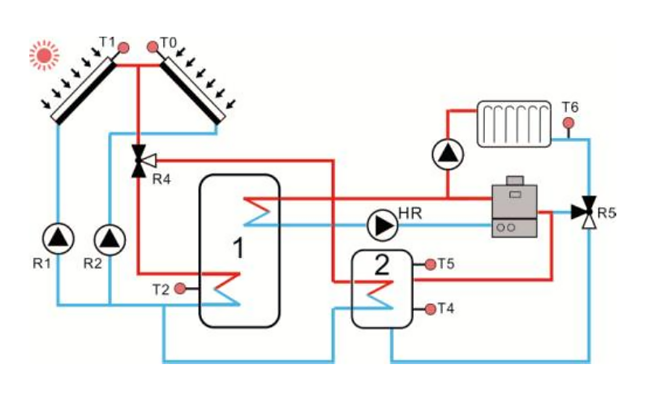

3.7 Système solaire avec champs de capteurs est / ouest, 2 réservoirs, réservoir de chargement de commutateur de soupape, retour de préchauffage du système de chauffage

Contrôleurs solaires SR1568 pour chauffe-eau solaire Split-p3.7




4. Téléchargement du manuel d'installation du SR1568

Manuel d'utilisation de la surveillance à distance SR1568
