Calentador de agua solar presurizado integrado SFH

1.1 Descripción general

• SFH es el calentador de agua solar presurizado integrado para agua caliente sanitaria que se basa en el principio del termosifón para llevar a cabo activamente la circulación natural.

• Las series SFH son principalmente 120L, 150L, ​​180L, 200L, 250L y 300L, para satisfacer las necesidades de las familias en diferentes regiones.

• Es especialmente adecuado para zonas de alta latitud, frío y baja temperatura.

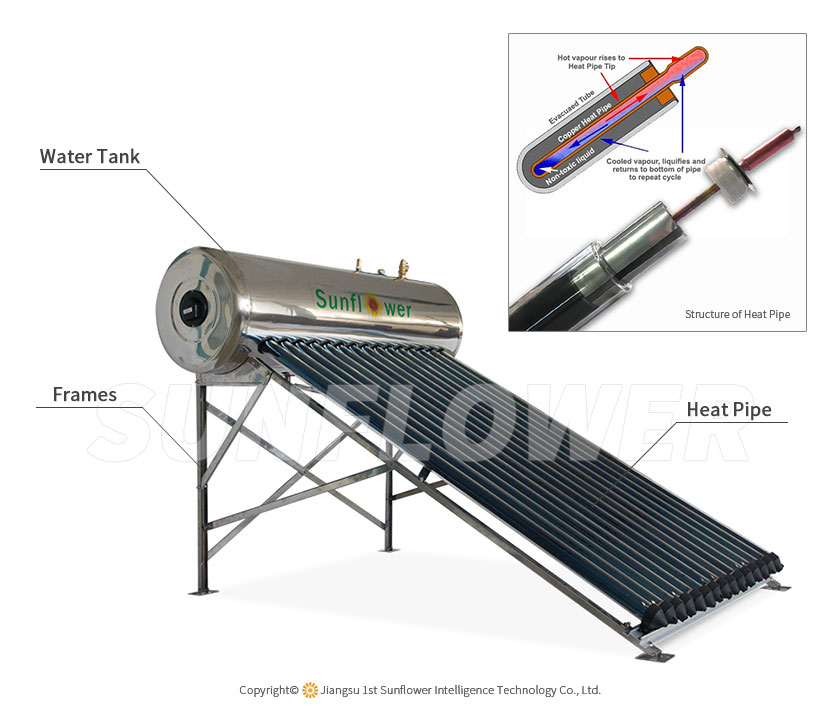

1.2 estructura

El sistema SFH consta de un tanque de almacenamiento de agua caliente, tubos de vacío contubos de calory marcos, junto conVálvula PT, válvula de admisión de aire, válvula de retención.

Detalles del producto, consulte aquí:

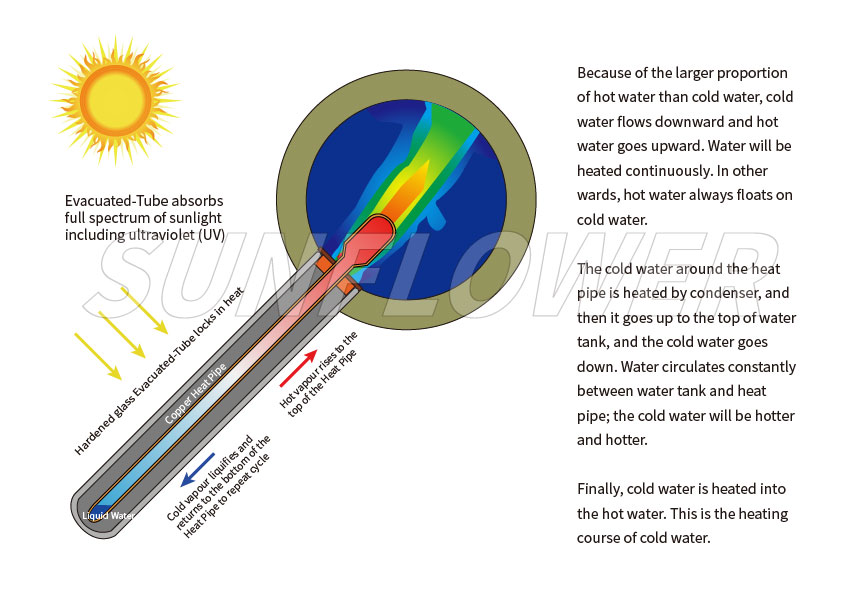

1.3 Principio de funcionamiento

El colector solar recoge la energía de la luz a través del revestimiento AL / N / AL / SS / CU, y convierte la energía de la luz en calor y luego almacena la energía térmica en el tanque de agua aislado a través de un tubo de calor, se basa en el principio del termosifón para el calentamiento de circulación natural de El tanque de agua. El tanque está cerrado a presión, lo que proporciona agua caliente a alta presión.

2.1 Características

• La circulación natural se lleva a cabo activamente por el principio del termosifón, mientras que la presión del agua caliente es grande e igual a la presión del agua corriente.

• El tanque de agua es una estructura que soporta presión, con una presión de prueba de 0.9Mpa y una presión de trabajo de 0.6Mpa. El material del tanque interno es de acero inoxidable de grado alimenticio SUS304, mediante soldadura de arco de argón completamente automática y protección de gas de argón de doble cara. El tanque interno puede usarse por más de 15 años.

  Ver video de soldadura aquí:

• El tanque de agua solar está aislado con poliuretano con burbujas independientes y densidad de espuma, 36 kg / m3. dando como resultado una caída de la temperatura del agua caliente de menos de 2 ° C en 12 horas. La temperatura puede mantenerse a 25 ° C durante 24 horas, y no se deformó durante mucho tiempo.

• El tubo de calor solar es un diseño de transferencia de calor de cambio de fase, por lo que el arranque de energía térmica es muy rápido. Cuando la tubería de calor absorbe la ligadura bajo la luz solar, la temperatura puede alcanzar los 222 ° C, lo que resulta en proporcionar agua caliente a alta temperatura. El sistema utiliza un tubo de vacío solar de doble capa con revestimiento AL / N / AL / SS / CU, tasa de absorción> 92%, reflectividad <8%. y vida útil 15 años.

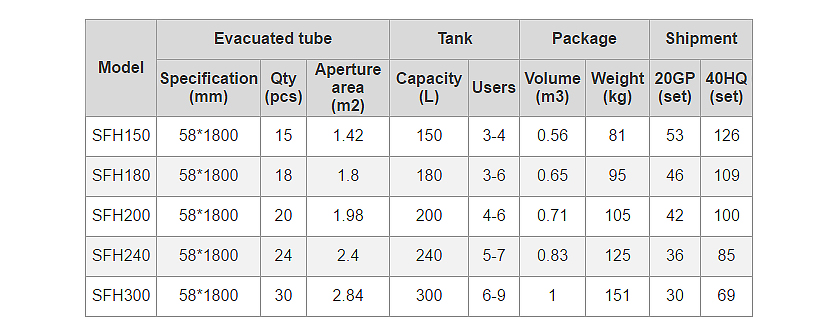

2.2 Especificaciones

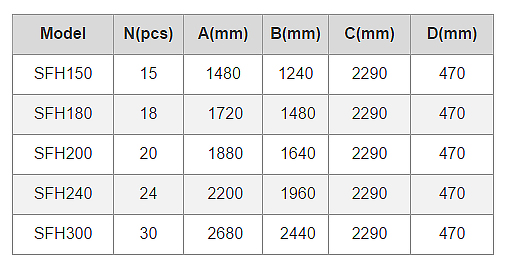

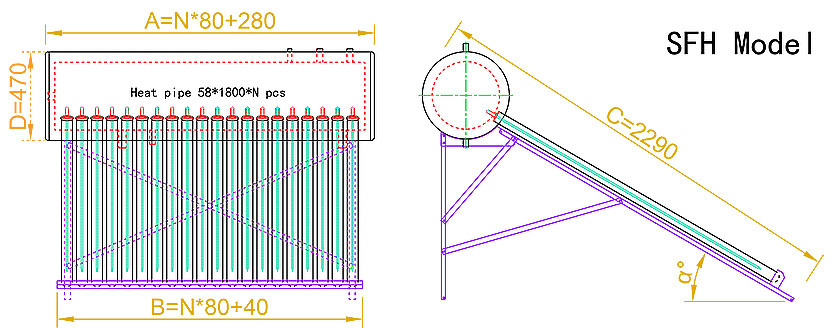

2.3 Tamaño

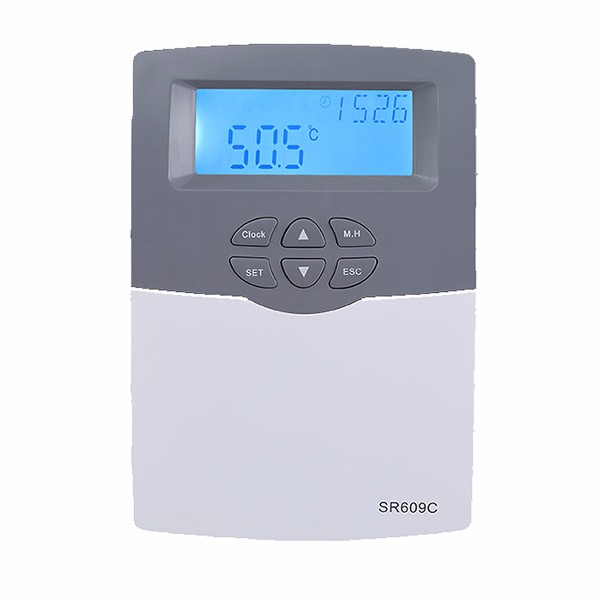

1) Controlador SR609C: muestra la temperatura del agua, control totalmente automático.

2) Calefacción eléctrica: equipo auxiliar de calefacción.

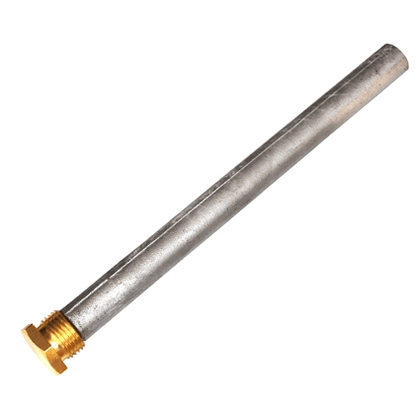

3) Varilla de magnesio: protección anódica, proteger el tanque interior de la corrosión.

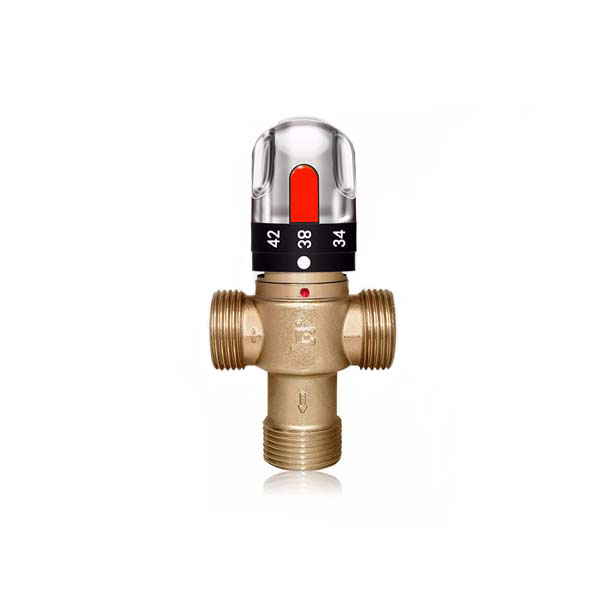

4) Válvula termostática: controla automáticamente la temperatura de salida de acuerdo con la configuración.

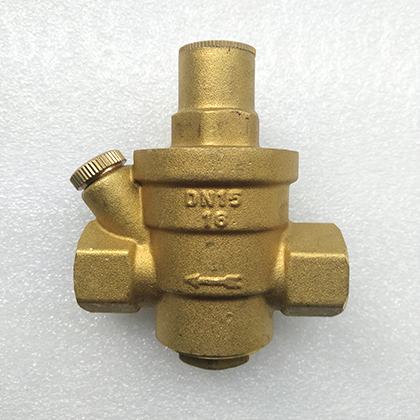

5)Válvula reguladora de presión de agua: Presión de agua SFO-PR15 La válvula reguladora actúa para mantener estable la presión del sistema y despresurizado, que puede evitar la influencia del agua inestable presión de suministro en el sistema solar de agua caliente.

3.1 Instalación

• El sistema SFH se instala en el suelo, en un techo plano o en un techo inclinado. Los marcos deben conectarse de forma fija con la base de montaje (techo o tierra).

• Pasos de instalación y uso: seleccione la ubicación de instalación, ensamble los marcos, coloque el tanque de agua en el soporte del tanque, instale la tubería de calor solar, conecte las tuberías de agua fría y caliente, agregue agua al tanque y luego verifique si hay alguna fuga de agua, arregle el sistema, el uso diario, Inspección y mantenimiento regular.

  Verifique aquí los métodos y procedimientos de instalación:

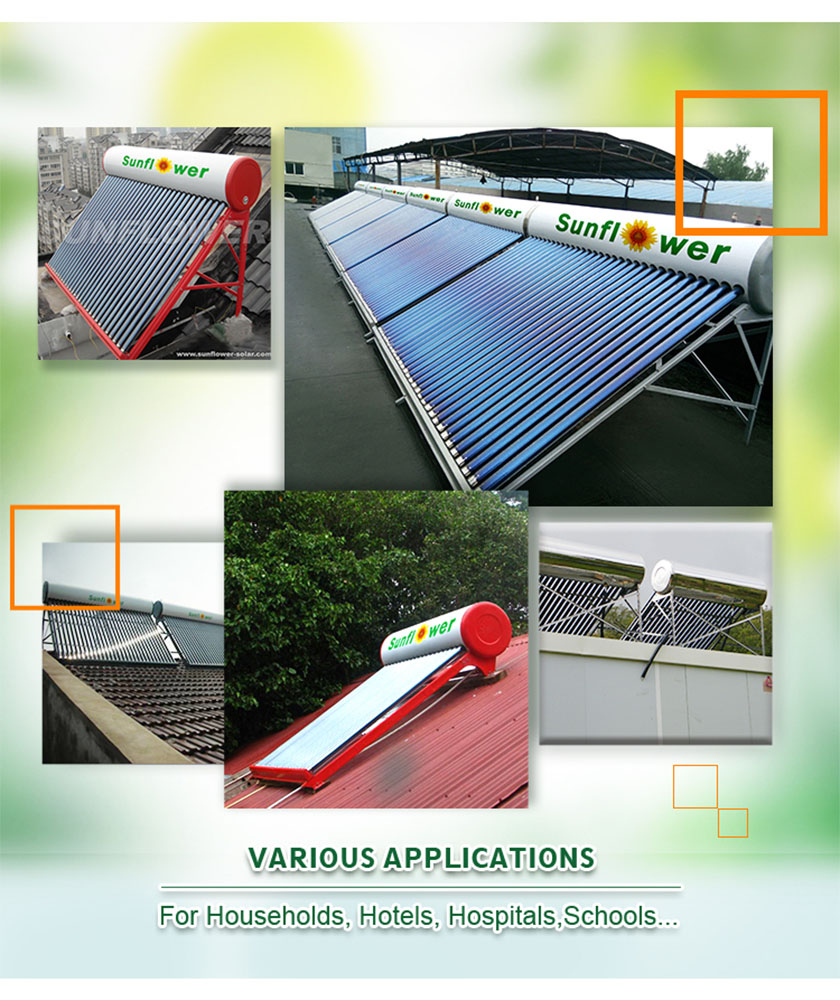

3.2 Casos

• 1st Sunflower ha aprobado certificaciones de diferentes sistemas de gestión de calidad e instituciones de prueba de productos. tales como ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark, etc.

• Tubo de vacío solar y soporte: 5 años

• Tanque de agua: 3 años

• El tubo de vacío solar con tubo de calor está embalado en cartón, y el cartón está equipado con espuma anti-presión. Agregaremos cajas de madera contrachapada extra para el paquete de productos bajo envío LCL.


• El diseño del paquete se puede apilar y almacenar, pero la capa base debe ser plana y estresada de manera uniforme. El nivel máximo de apilamiento del tubo de vacío solar es de 17 niveles.
