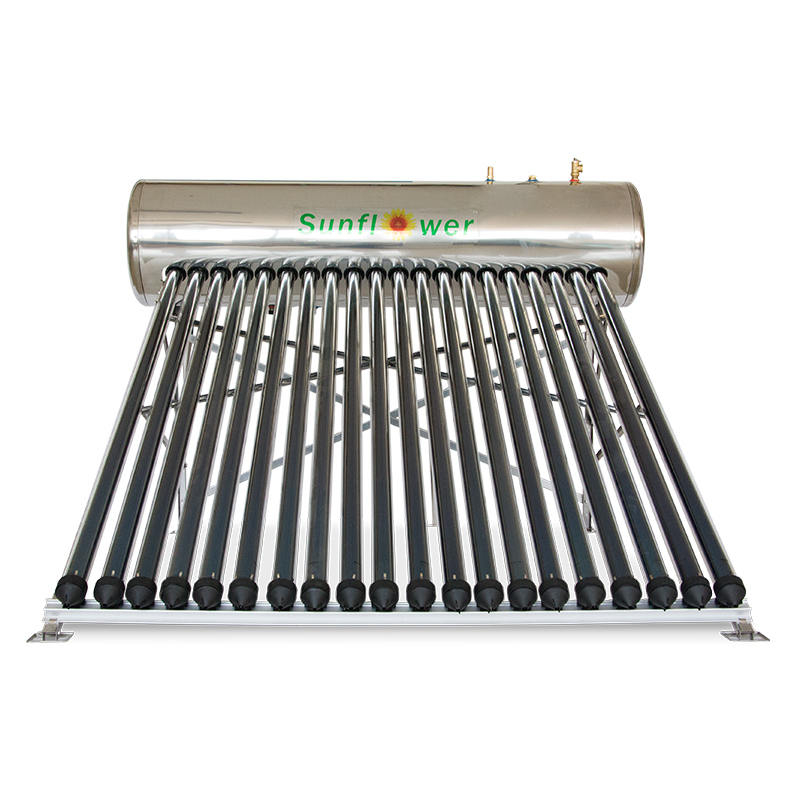

Chauffe-eau solaire pressurisé intégré SFH

SFH est le chauffe-eau solaire pressurisé intégré pour l'eau chaude sanitaire qui repose sur le principe du thermosiphon pour effectuer activement la circulation naturelle.
  • SFH
  • Acier inoxydable, Polyuréthane, Caloduc
  • Faire de l'eau chaude par l'énergie solaire
  • Caloduc absorbé l'énergie thermique, structure sous pression
  • 3 années
  • 15  18  20  24  30
  • 150L  180L  200L  240L  300L
Quantité:

1. Description du produit

1.1 Présentation

SFH1.1 概述

  • SFH est le chauffe-eau solaire pressurisé intégré pour l'eau chaude sanitaire qui repose sur le principe du thermosiphon pour effectuer activement la circulation naturelle.
  • Les séries SFH sont principalement 120L, 150L, ​​180L, 200L, 250L et 300L, pour répondre aux besoins des familles dans différentes régions.

  • Il est particulièrement adapté aux zones de haute latitude, de froid et de basse température.


1.2 Structure

Le système SFH se compose d'un réservoir de stockage d'eau chaude, de tubes à vide aveccaloducset cadres, avecVanne PT, soupape d'admission d'air, clapet anti-retour.


Structure SFH


Détails du produit, veuillez vérifier ici:


1.3 Principe de fonctionnement

Le capteur solaire recueille l'énergie lumineuse à travers le revêtement AL / N / AL / SS / CU, et convertit l'énergie lumineuse en chaleur puis stocke l'énergie thermique dans le réservoir d'eau isolé à travers un caloduc, il repose sur le principe du thermosiphon pour le chauffage par circulation naturelle de le réservoir d'eau. Le réservoir est fermé sous pression qui fournit de l'eau chaude à haute pression.


SFH 原理 图


2. Caractéristiques et spécifications

2.1 Caractéristiques

  • La circulation naturelle est activement réalisée par le principe du thermosiphon, tandis que la pression de l'eau chaude est importante et égale à la pression de l'eau courante.

  • Le réservoir d'eau est une structure porteuse de pression, avec une pression d'essai de 0,9 MPa et une pression de travail de 0,6 MPa. Le matériau du réservoir intérieur est en acier inoxydable de qualité alimentaire SUS304, par soudage à l'arc d'argon entièrement automatique et protection contre les gaz d'argon double face. Le réservoir intérieur peut être utilisé pendant plus de 15 ans.

    Vidéo de soudage vérifier ici:



  • Le réservoir d'eau solaire est isolé avec du polyuréthane ayant des bulles indépendantes et une densité moussante, 36KG / m3. entraînant une baisse de température de moins de 2 ° C de l'eau chaude dans les 12 heures.La température peut se maintenir à 25 ° C pendant 24 heures, et elle n'a pas été déformée pendant une longue période.

  • Le caloduc solaire est une conception de transfert de chaleur à changement de phase, de sorte que le démarrage de l'énergie thermique est très rapide. Lorsque le caloduc absorbe la lumière sous le soleil, la température peut atteindre 222 ° C, ce qui permet de fournir de l'eau chaude à haute température. Le système utilise un tube à vide solaire à double couche avec revêtement AL / N / AL / SS / CU, taux d'absorption> 92%, réflectivité <8%. et durée de vie 15 ans.

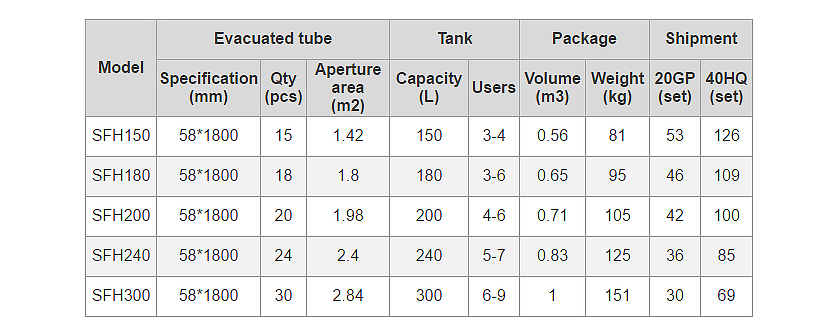

2.2 Spécifications

SFH 规格

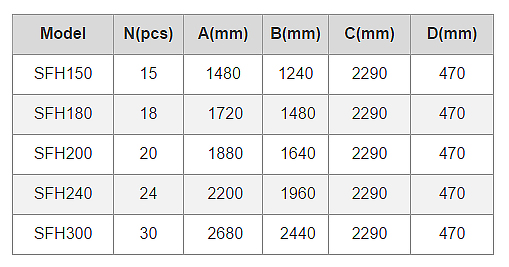

2.3 Taille

SFH 尺寸



SFH 尺寸


2.4 Accessoires en option

banque de photos (4)
1. Contrôleur SR609C: affichage de la température de l'eau, contrôle entièrement automatique.

电 加热 主 图 3
2. Chauffage électrique: matériel de chauffage d'appoint.
镁 棒 420
3. Tige de magnésium: protection anodique, protège le réservoir intérieur de la corrosion.

恒温 阀
4. Vanne thermostatique: contrôle automatiquement la température de sortie en fonction du réglage.


减压阀 420

5.Vanne de régulation de pression d'eau: SFO-PR15 Pression d'eau

La valve du régulateur agit pour maintenir la pression du système stable et

dépressurisé, ce qui peut éviter l'influence de l'eau instable

pression d'alimentation sur le système d'eau chaude solaire.


3. Installation et boîtier du produit

3.1 Installation

  • Le système SFH est installé au sol, sur un toit plat ou sur un toit en pente. Les cadres doivent être connectés de manière fixe avec la base de montage (toit ou sol).
  • Étapes d'installation et d'utilisation: sélectionnez l'emplacement d'installation, assemblez les cadres, placez le réservoir d'eau sur le support de réservoir, installez le caloduc solaire, connectez les tuyaux d'eau chaude et froide, ajoutez de l'eau dans le réservoir puis vérifiez s'il y a une fuite d'eau, réparez le système, utilisation quotidienne, inspection et entretien réguliers.

    Veuillez vérifier ici les méthodes et procédures d'installation:


3.2 Cas

SFH 案例

4. Garantie et certificat

  • 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, filigrane, etc.

  • Tube à vide solaire et support: 5 ans

  • Réservoir d'eau: 3 ans


5. Emballage et transport

  • Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.

  • La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
