SFH Integrierter Druck-Solarwarmwasserbereiter

1.1 Übersicht

• SFH ist der integrierte druckbeaufschlagte Solarwarmwasserbereiter für Warmwasser, der auf dem Prinzip des Thermosiphons beruht, um die natürliche Zirkulation aktiv durchzuführen.

• Die SFH-Serien bestehen hauptsächlich aus 120 l, 150 l, 180 l, 200 l, 250 l und 300 l, um den Bedürfnissen von Familien in verschiedenen Regionen gerecht zu werden.

• Es eignet sich besonders für Gebiete mit hohen Breitengraden, Kälte und niedrigen Temperaturen.

1.2 Struktur

Das SFH-System besteht aus einem Warmwasserspeicher, Vakuumröhren mitHeatpipesund Rahmen zusammen mitPT-Ventil, Luftansaugventil, Rückschlagventil.

Produktdetails finden Sie hier:

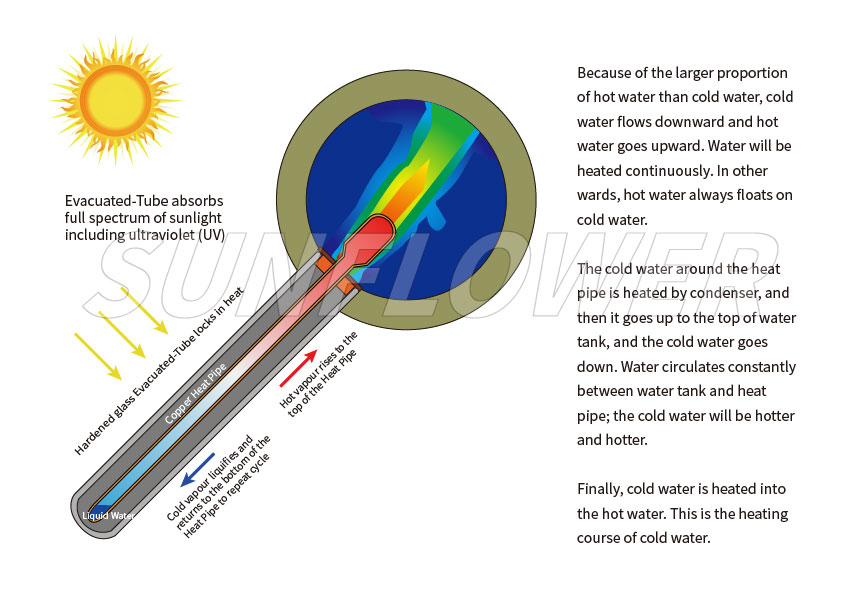

1.3 Arbeitsprinzip

Der Solarkollektor sammelt Lichtenergie durch die AL / N / AL / SS / CU-Beschichtung und wandelt Lichtenergie in Wärme um. Dann speichert er Wärmeenergie im isolierten Wassertank über ein Wärmerohr. Er beruht auf dem Thermosiphon-Prinzip für die natürliche Zirkulationsheizung von der Wassertank. Der Tank ist unter Druck eingeschlossen und liefert heißes Hochdruckwasser.

2.1 Eigenschaften

• Die natürliche Zirkulation erfolgt aktiv nach dem Prinzip des Thermosiphons, während der Druck des heißen Wassers groß und gleich dem fließenden Wasserdruck ist.

• Der Wassertank ist eine drucktragende Struktur mit einem Prüfdruck von 0,9 MPa und einem Arbeitsdruck von 0,6 MPa. Das Innentankmaterial ist Edelstahl SUS304 in Lebensmittelqualität, durch vollautomatisches Argon-Lichtbogenschweißen und doppelseitigen Argongasschutz. Der Innentank kann länger als 15 Jahre verwendet werden.

  Lötvideo hier prüfen:

• Der Solarwassertank ist mit Polyurethan mit unabhängigen Blasen und einer Schaumdichte von 36 kg / m3 isoliert. Dies führt zu einem Temperaturabfall von weniger als 2 ° C bei heißem Wasser innerhalb von 12 Stunden. Die Temperatur kann 24 Stunden lang bei 25 ° C gehalten werden und wurde lange Zeit nicht verformt.

• Das Solar-Wärmerohr ist ein Phasenwechsel-Wärmeübertragungsdesign, sodass der Start der Wärmeenergie sehr schnell erfolgt. Wenn das Wärmerohr unter Sonnenschein Licht absorbiert, kann die Temperatur 222 ° C erreichen, was zu heißem Wasser mit hoher Temperatur führt. Das System verwendet eine zweischichtige Solarvakuumröhre mit AL / N / AL / SS / CU-Beschichtung, Absorptionsrate> 92%, Reflexionsvermögen <8%. und Lebensdauer 15 Jahre.

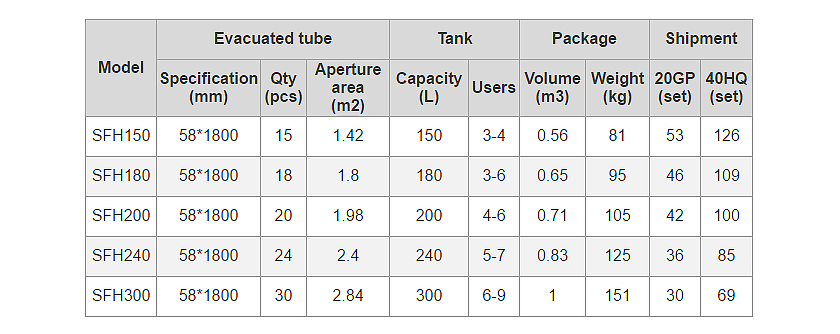

2.2 Technische Daten

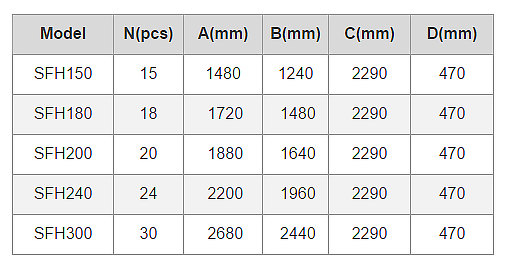

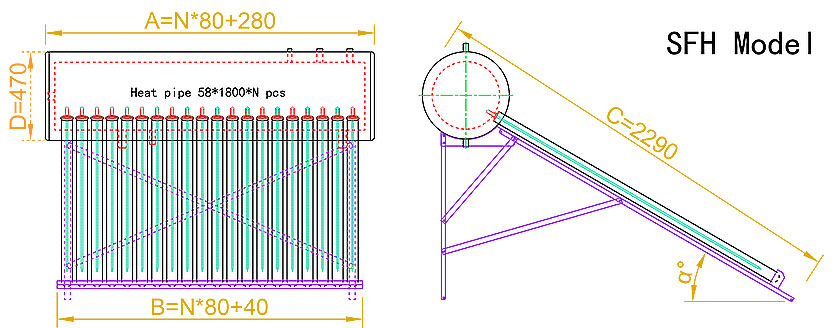

2.3 Größe

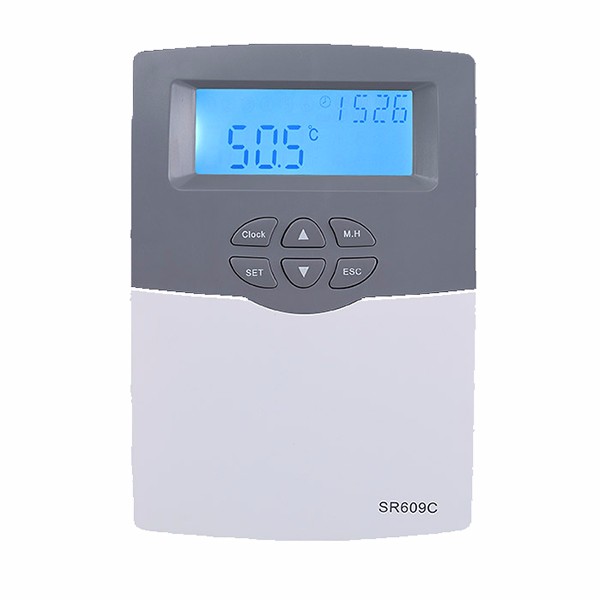

1. SR609C Controller: Wassertemperatur anzeigen, vollautomatische Steuerung.

2. Elektroheizung: Zusatzheizgeräte.

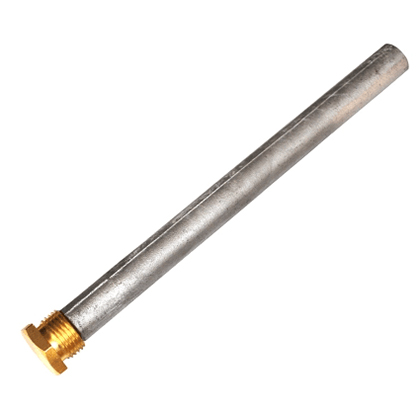

3. Magnesiumstab: Anodenschutz, Innentank vor Korrosion schützen.

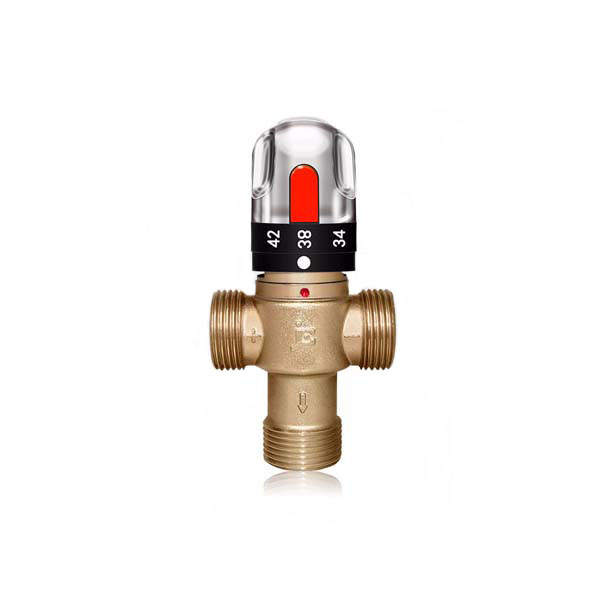

4. Thermostatventil: Regelt die Auslasstemperatur automatisch entsprechend der Einstellung.

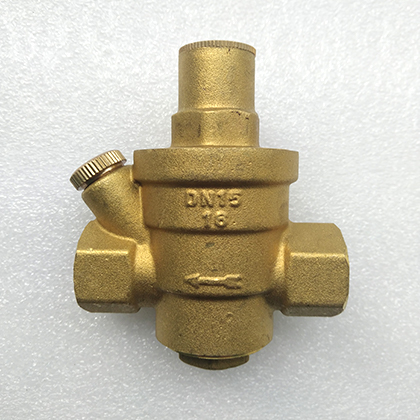

5.Wasserdruckregelventil: SFO-PR15 Wasserdruck Das Regelventil hält den Systemdruck stabil und drucklos, wodurch der Einfluss von instabilem Wasser vermieden werden kann Versorgungsdruck auf das Solarwarmwassersystem.

3.1 Installation

• Das SFH-System wird am Boden, auf einem Flachdach oder auf einem schrägen Dach installiert. Die Rahmen müssen fest mit der Montagebasis (Dach oder Boden) verbunden sein.

• Installations- und Verwendungsschritte: Installationsort auswählen, Rahmen montieren, Wassertank auf den Tankhalter setzen, Solarwärmeleitung installieren, Warm- und Kaltwasserleitungen anschließen, Wasser in den Tank einfüllen und prüfen, ob Wasser austritt, System reparieren, täglicher Gebrauch, regelmäßige Inspektion und Wartung.

  Bitte überprüfen Sie hier die Installationsmethoden und -verfahren:

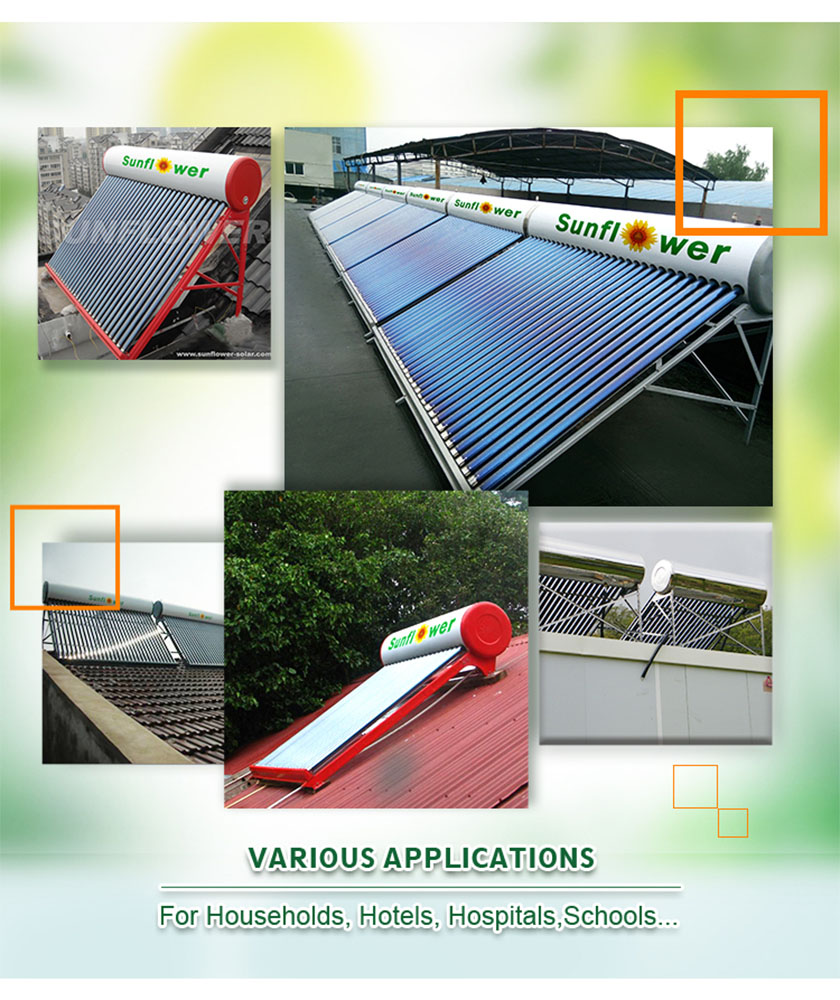

3.2 Fälle

• 1st Sunflower hat Zertifizierungen von verschiedenen Qualitätsmanagementsystemen und Produkttestinstitutionen bestanden. wie ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Wasserzeichen usw.

• Solar Vakuumröhre und Halterung: 5 Jahre

• Wassertank: 3 Jahre

• Die Solarvakuumröhre mit Wärmerohr ist in Karton verpackt und der Karton ist mit Antidruckschaum ausgestattet. Wir werden Sperrholzkisten für Warenverpackungen unter LCL-Versand extralieren.


• Das Verpackungsdesign kann gestapelt und gelagert werden, die Basisschicht sollte jedoch flach und gleichmäßig beansprucht sein. Die maximale Stapelstärke der Solarvakuumröhre beträgt 17 Stufen.
