SFH Встроенный герметичный солнечный водонагреватель

1.1 Обзор

• SFH - это встроенный солнечный водонагреватель под давлением для горячей воды, основанный на принципе термосифона, который активно осуществляет естественную циркуляцию.

• SFH серии в основном 120 л, 150 л, 180 л, 200 л, 250 л и 300 л, для удовлетворения потребностей семей в разных регионах.

• Это особенно подходит для высокоширотных, холодных и низких температур.

1.2 Структура

Система SFH состоит из резервуара для горячей воды, вакуумных трубок степловые трубыи кадры вместе сPT клапан, впускной клапан, обратный клапан.

Детали продукта, пожалуйста, проверьте здесь:

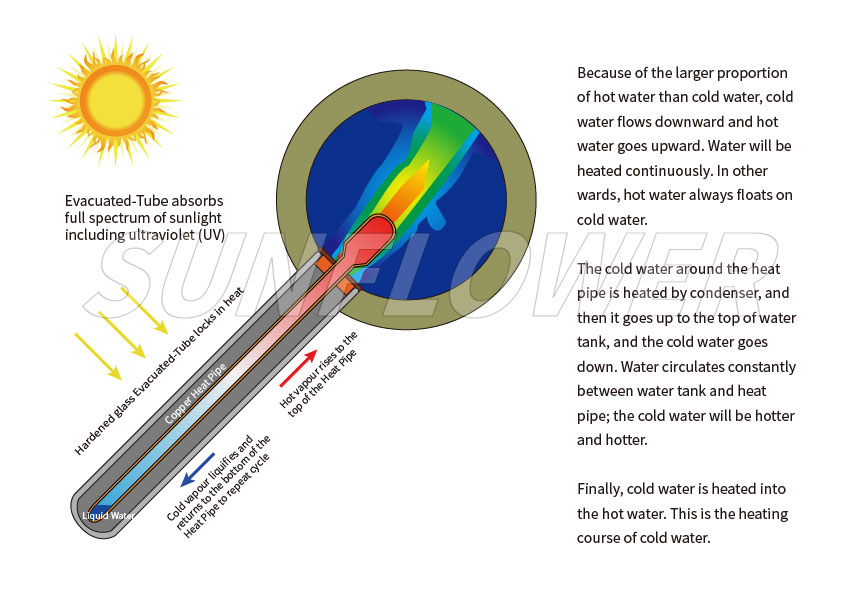

1.3 Принцип работы

Солнечный коллектор собирает световую энергию через покрытие AL / N / AL / SS / CU и преобразует световую энергию в тепло, а затем сохраняет тепловую энергию в изолированном резервуаре для воды через тепловую трубку, он использует термосифонный принцип для естественного циркуляционного нагрева резервуар для воды. Бак закрыт герметичным, что обеспечивает горячую воду под высоким давлением.

2.1 Характеристики

• Естественная циркуляция активно осуществляется по принципу термосифона, при этом давление горячей воды велико и равно давлению проточной воды.

• Резервуар для воды представляет собой несущую конструкцию с испытательным давлением 0,9 МПа и рабочим давлением 0,6 МПа. Внутренний резервуар изготовлен из пищевой нержавеющей стали SUS304, полностью автоматической аргонодуговой сваркой и двухсторонней защитой от аргона. Внутренний резервуар можно использовать более 15 лет.

  Паяльное видео проверьте здесь:

• Солнечный резервуар для воды изолирован полиуретаном с независимыми пузырьками и плотностью вспенивания, 36 кг / м3. что приводит к падению температуры горячей воды менее чем на 2 ° C в течение 12 часов. Температуру можно поддерживать на уровне 25 ° C в течение 24 часов, и она не деформировалась в течение длительного времени.

• Солнечная тепловая труба представляет собой конструкцию теплообмена с фазовым переходом, поэтому запуск тепловой энергии происходит очень быстро. Когда тепловая труба поглощает свет под солнцем, температура может достигать 222 ° C, что приводит к подаче горячей воды с высокой температурой. В системе используется двухслойная солнечная вакуумная трубка с покрытием AL / N / AL / SS / CU, коэффициент поглощения> 92%, коэффициент отражения <8%. и срок службы 15 лет.

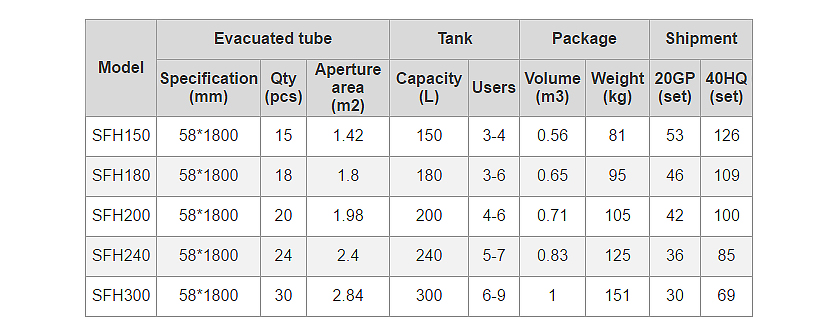

2.2 Технические характеристики

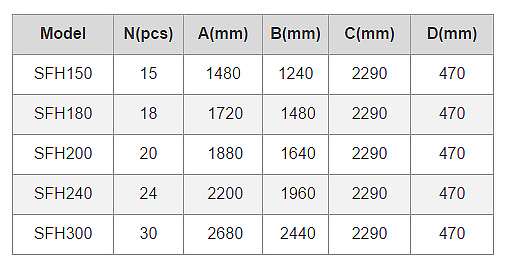

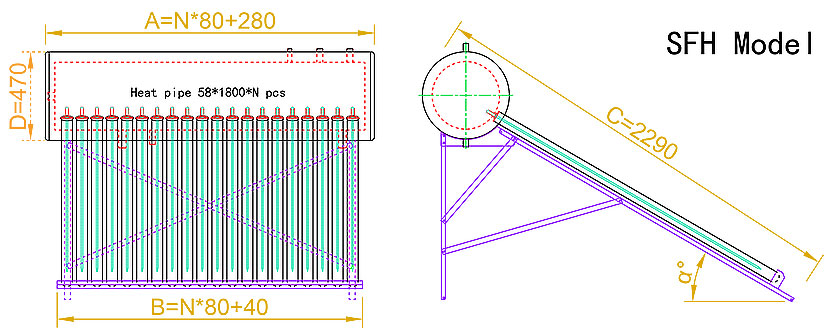

2.3 Размер

1. Контроллер SR609C: отображение температуры воды, полностью автоматическое управление.

2. Электрическое отопление: вспомогательное отопительное оборудование.

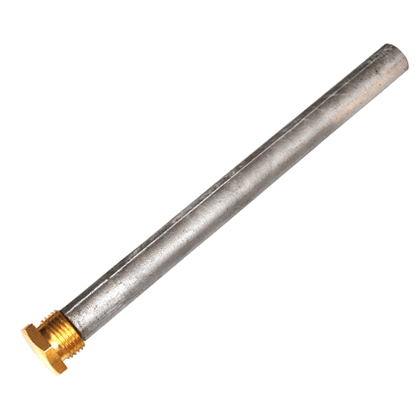

3. Магниевый стержень: анодная защита, защита внутреннего бака от коррозии.

4. Термостатический клапан: автоматическое регулирование температуры на выходе в соответствии с настройкой.

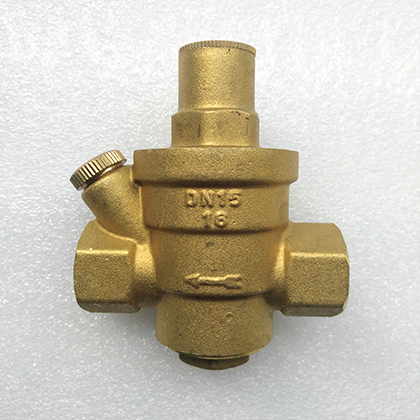

5.Регулятор давления воды: SFO-PR15 Давление воды Клапан-регулятор действует для поддержания стабильного давления в системе и разгерметизирован, что позволяет избежать влияния нестабильной воды давление питания на солнечной системе горячего водоснабжения.

3.1 Установка

• Система SFH устанавливается на земле, на плоской крыше или на наклонной крыше. Рамы должны быть прочно соединены с монтажным основанием (крыша или земля).

• Этапы установки и использования: выберите место установки, установите рамы, поместите резервуар для воды на держатель резервуара, установите трубу солнечного тепла, подсоедините трубы горячей и холодной воды, добавьте воду в резервуар, затем проверьте, нет ли утечки воды, исправьте систему, ежедневно используйте, регулярный осмотр и обслуживание.

  Пожалуйста, проверьте здесь методы установки и процедуры:

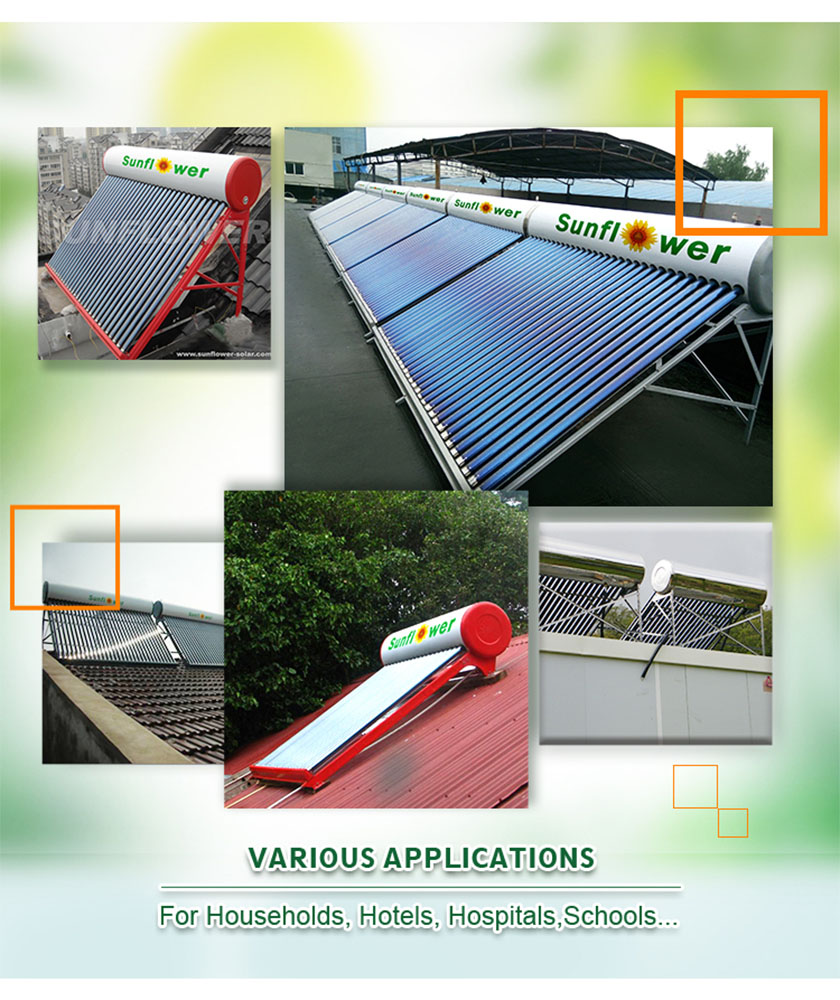

3.2 Случаи

• Первый подсолнечник прошел сертификацию в различных системах менеджмента качества и институтах тестирования продукции. такие как ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Водяной знак и т. д.

• Солнечная вакуумная трубка и кронштейн: 5 лет

• Бак для воды: 3 года

• Солнечная вакуумная трубка с тепловой трубой упакована в картонную коробку, а коробка снабжена пеной против давления. Мы дополнительно добавим фанерные ящики для упаковки товаров при отгрузке LCL.


• Дизайн упаковки можно укладывать и хранить, но базовый слой должен быть ровным и равномерно напряженным. Максимальный уровень укладки солнечной вакуумной трубки составляет 17 уровней.
