سخان مياه شمسي مضغوط متكامل

SFH هو سخان الماء الشمسي المضغوط المضغوط للمياه الساخنة المنزلية التي تعتمد على مبدأ thermosyphon للقيام بنشاط الدوران الطبيعي.
  • SFH
  • الفولاذ المقاوم للصدأ ، البولي يوريثين ، الأنابيب الحرارية
  • اصنع الماء الساخن بواسطة طاقة الشمس
  • يمتص أنبوب الحرارة الطاقة الحرارية ، هيكل مضغوط
  • 3 سنوات
  • 15  18  20  24  30
  • 150L  180L  200L  240L  300L
الكمية:

1. وصف المنتج

1.1 نظرة عامة

SFH1.1 概述

  • SFH هو سخان الماء الشمسي المضغوط المضغوط للمياه الساخنة المنزلية التي تعتمد على مبدأ thermosyphon للقيام بنشاط الدوران الطبيعي.
  • سلسلة SFH هي بشكل رئيسي 120 لتر ، 150 لتر ، 180 لتر ، 200 لتر ، 250 لتر و 300 لتر ، لتلبية احتياجات العائلات في مناطق مختلفة.

  • وهي مناسبة بشكل خاص للمناطق ذات خطوط العرض العالية والبرودة والمنخفضة.


1.2 الهيكل

يتكون نظام SFH من خزان لتخزين الماء الساخن وأنابيب مفرغة معأنابيب حراريةوإطارات ، معصمام PT، صمام سحب الهواء ، فحص الصمام.


هيكل SFH


تفاصيل المنتج يرجى التحقق هنا:


1.3 مبدأ العمل

يجمع المجمع الشمسي الطاقة الضوئية من خلال طلاء AL / N / AL / SS / CU ، ويحول الطاقة الضوئية إلى حرارة ثم يخزن الطاقة الحرارية في خزان المياه المعزول من خلال أنبوب حراري ، ويعتمد على مبدأ الترمسفون لتسخين الدورة الدموية الطبيعية خزان المياه. الخزان مغلق بالضغط الذي يوفر الماء الساخن عالي الضغط.


SFH 原理 图


2. الميزات والمواصفات

2.1 الخصائص

  • يتم تنفيذ الدورة الطبيعية بنشاط من خلال مبدأ thermosyphon ، في حين أن ضغط الماء الساخن كبير ومساوي لضغط الماء الجاري.

  • خزان المياه عبارة عن هيكل يتحمل الضغط ، مع ضغط اختبار 0.9 ميجا باسكال وضغط عمل 0.6 ميجا باسكال. مادة الخزان الداخلي هي SUS304 من الفولاذ المقاوم للصدأ من الدرجة الغذائية ، عن طريق لحام قوس الأرجون الأوتوماتيكي بالكامل وحماية غاز الأرجون على الوجهين. يمكن استخدام الخزان الداخلي لأكثر من 15 عامًا.

    تحقق من لحام الفيديو هنا:



  • خزان المياه الشمسي معزول ببولي يوريثين له فقاعات مستقلة وكثافة رغوية ، 36 كجم / م 3. مما أدى إلى انخفاض درجة حرارة الماء الساخن أقل من 2 درجة مئوية في غضون 12 ساعة ، ويمكن الحفاظ على درجة الحرارة عند 25 درجة مئوية لمدة 24 ساعة ، ولم يتم تشوهها لفترة طويلة.

  • الأنابيب الحرارية الشمسية عبارة عن تصميم لنقل الحرارة يتغير طوره ، لذا فإن بدء تشغيل الطاقة الحرارية سريع جدًا. عندما يمتص الأنبوب الحراري الشظايا تحت أشعة الشمس ، يمكن أن تصل درجة الحرارة إلى 222 درجة مئوية ، مما يؤدي إلى توفير درجة حرارة عالية للمياه الساخنة. يستخدم النظام أنبوب فراغ شمسي مزدوج الطبقة مع طلاء AL / N / AL / SS / CU ، معدل امتصاص> 92٪ ، انعكاسية <8٪. وخدمة الحياة 15 سنة.

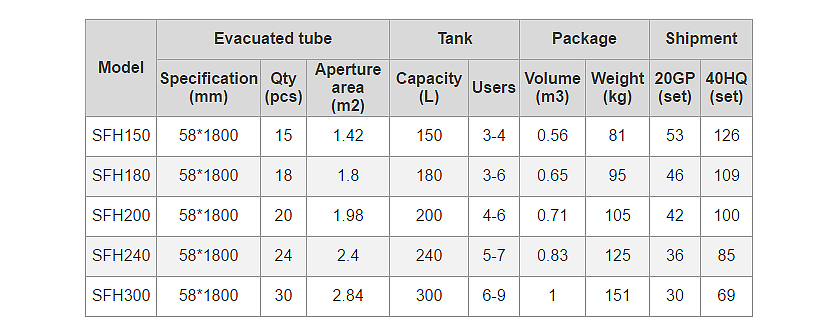

2.2 المواصفات

SFH 规格

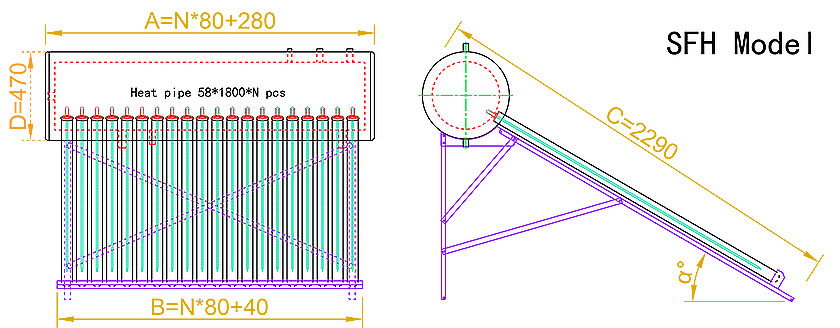

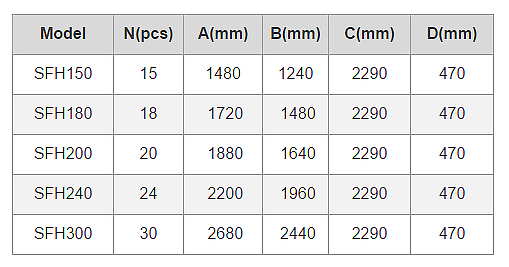

2.3 الحجم

SFH 尺寸



SFH 尺寸


2.4 الملحقات الاختيارية

بنك الصور (4)
1. وحدة تحكم SR609C: عرض درجة حرارة الماء ، تحكم أوتوماتيكي بالكامل.

电 加热 主 图 3
2. تدفئة كهربائية: معدات التدفئة الإضافية.
棒 棒 420
3. قضيب المغنيسيوم: حماية الأنود ، حماية الخزان الداخلي من التآكل.

恒温 阀
4. صمام ترموستاتي: التحكم تلقائيًا في درجة حرارة المخرج وفقًا للإعداد.


减压阀 420

5.صمام منظم ضغط المياه: SFO-PR15 ضغط الماء

يعمل الصمام المنظم للحفاظ على استقرار ضغط النظام

مضغوط ، يمكن أن يتجنب تأثير المياه غير المستقرة

الضغط على نظام الماء الساخن الشمسي.


3. تثبيت المنتج وحالة

3.1 التثبيت

  • يتم تثبيت نظام SFH على الأرض أو على سطح مستو أو على سطح مائل. يجب توصيل الإطارات بشكل ثابت بقاعدة التركيب (السقف أو الأرض).
  • خطوات التثبيت والاستخدام: حدد موقع التثبيت ، وقم بتجميع الإطارات ووضع خزان المياه على حامل الخزان ، وتثبيت أنابيب الحرارة الشمسية ، وربط أنابيب المياه الساخنة والباردة ، وإضافة الماء إلى الخزان ثم التحقق من وجود أي تسرب للمياه ، وإصلاح النظام ، والاستخدام اليومي ، التفتيش والصيانة المنتظمة.

    يرجى التحقق هنا من طرق وإجراءات التثبيت:


3.2 الحالات

SFH 案例

4. الضمان والشهادة

  • اجتاز عباد الشمس الأول شهادات من أنظمة إدارة الجودة المختلفة ومؤسسات اختبار المنتج. مثل ISO9000 ، CE ، Solarkeymark ، SRCC ، BV ، SGS ، Watermark إلخ

  • أنبوب فراغ الشمسية وقوس: 5 سنوات

  • خزان المياه: 3 سنوات


5. التعبئة والنقل

  • أنبوب الفراغ الشمسي مع أنبوب حراري معبأ في كرتون ، والكرتون مجهز برغوة مقاومة للضغط. سنضيف حالات الخشب الرقائقي اكستالي لحزمة البضائع تحت شحنة LCL.

  • يمكن تكديس تصميم العبوة وتخزينه ، ولكن يجب أن تكون الطبقة الأساسية مسطحة ومشددة بالتساوي. الحد الأقصى لمستوى التراص لأنبوب الفراغ الشمسي هو 17 مستوى.
