Calentador de agua solar compacto no presurizado SFA

SFA es el calentador de agua solar compacto no presurizado para uso familiar que se basa en el principio del termosifón para llevar a cabo activamente la circulación natural.
  • SFA
  • Acero inoxidable, poliuretano, tubo de vacío
  • Usando energía solar para hacer agua caliente
  • Baja presión, termosifón
  • 3 años
  • 8  10  12  15  18  20  24  30
  • 80L  100L  120L  150L  180L  200L  240L  300L
Cantidad:

1. Descripción del producto

1.1 Descripción general

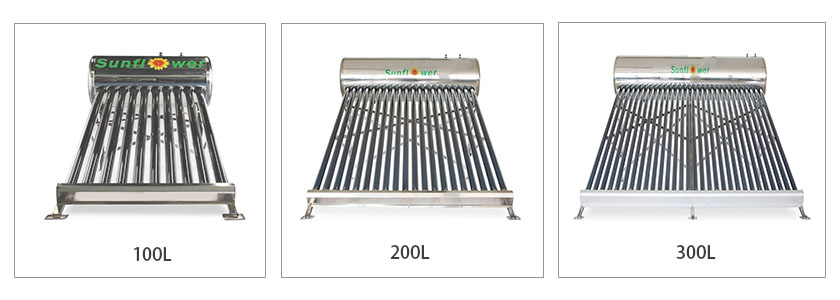

sfa-100-200-300

  • SFA es un calentador de agua solar compacto no presurizado para uso familiar, que se basa en el principio del termosifón para llevar a cabo activamente la circulación natural.
  • El sistema SFA tiene principalmente 80L, 100L, 120L, 150L, ​​180L, 200L, 250L y 300L, para satisfacer las necesidades de las familias en diferentes regiones.
  • Excepto en las regiones frías, se usa ampliamente en México, Mauricio, Sudáfrica, Kenia, Ghana, Mozambique, Marruecos, etc.


1.2 estructura

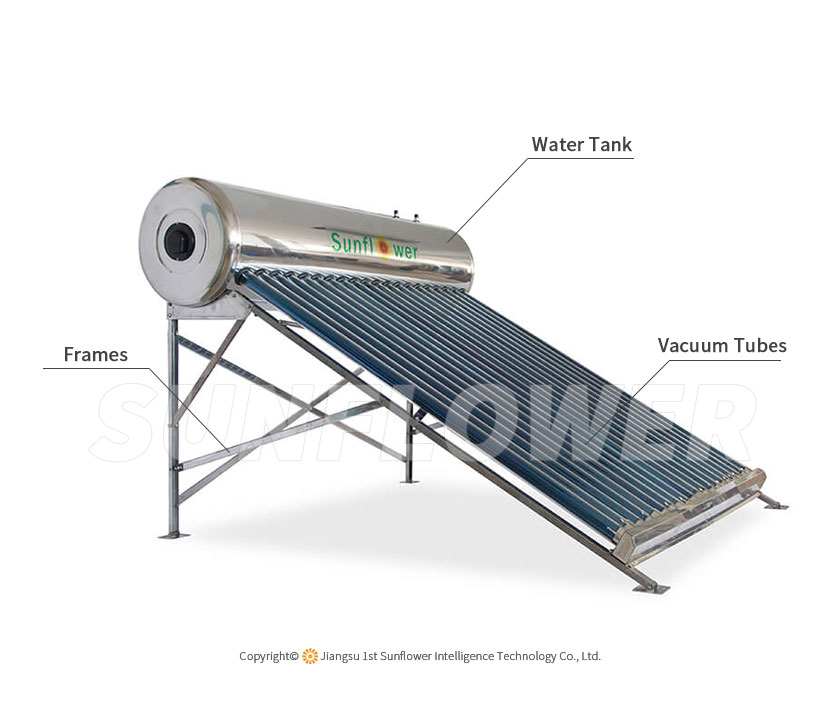

SFA consiste principalmente en un tanque de almacenamiento de agua caliente, tubos de vacío de vidrioy marcos.

Estructura SFA

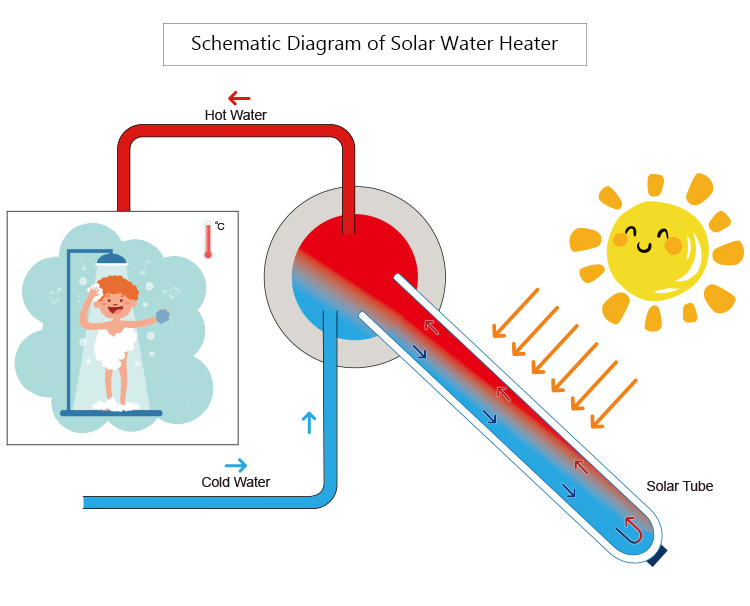

1.3 Principio de funcionamiento

El tubo de vacío solar absorbe la energía de la luz a través del revestimiento AL / N / AL / SS / CU y convierte la energía de la luz en energía térmica almacenada en el tanque de agua aislado. Se basa en el principio del termosifón para calentar el tanque de agua por circulación natural. El tanque es del tipo de circuito abierto, sin presión, conocido como calentadores de agua solares de baja presión (sin presión).

Pie de foto: Diagrama de trabajo.


SFA 工作 原理 图

2. Características y especificación

2.1 Características

  • Realice activamente la circulación natural por principio de termosifón, 100% de energía solar y sin costo de funcionamiento.

  • El agua caliente sale del tanque por gravedad. La presión del agua está determinada por la diferencia entre la altura instalada del tanque solar y la altura de la salida de agua caliente en el lado del usuario.

  • El tanque interno está hecho de acero inoxidable de grado alimenticio SUSU304. Es una soldadura de arco de argón completamente automática y protección de gas de argón de doble cara para prevenir efectivamente la oxidación de la superficie. El control estricto del proceso de soldadura es mejor para proteger la estructura cristalina de SUS304 de daños. El tanque interno puede usarse por más de 15 años.

    Ver video de soldadura aquí:

  • La capa de aislamiento del tanque solar es de poliuretano que tiene burbujas independientes y una densidad de espuma de 36 KG / m³, lo que se traduce en una caída de temperatura del agua caliente inferior a 2 ° C en 12 horas. Bajo una temperatura ambiente de 25 ° C, la temperatura del agua puede mantenerse en un nivel estable durante 24 horas, y no se deformará durante mucho tiempo.

  • Tubo de vacío de doble capa, revestimiento AL / N / AL / SS / CU, tasa de absorción> 92%, reflectividad <8%, 15 años de vida útil.

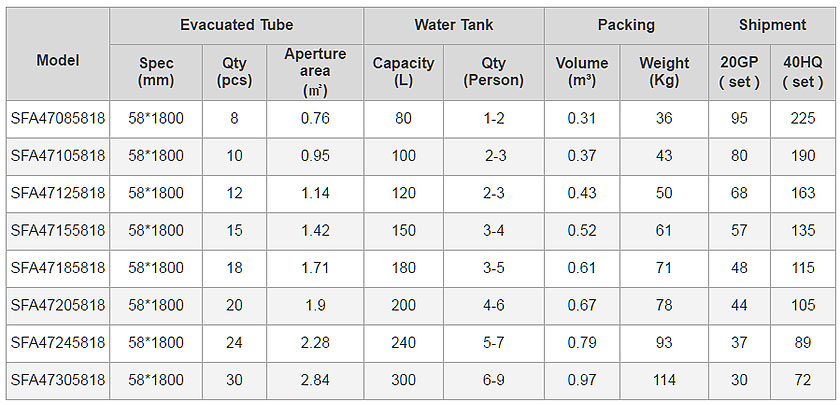

2.2 Especificación

SFA 规格 表

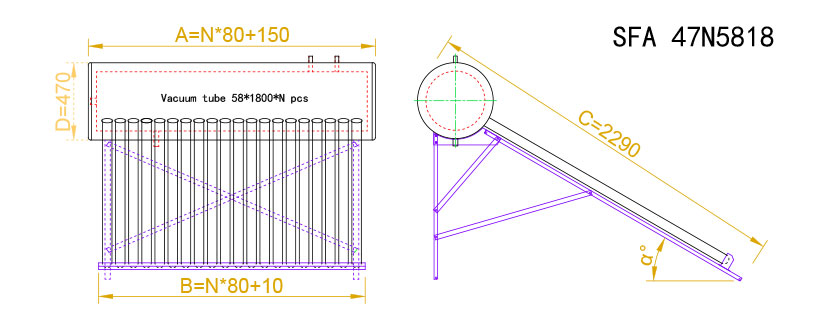

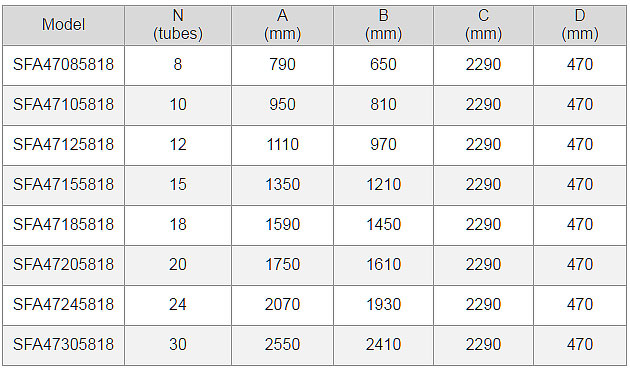

2.3 Tamaño

SFA 规格 图

Tamaño SFA


2.4 Accesorios opcionales

副 水箱 主 图

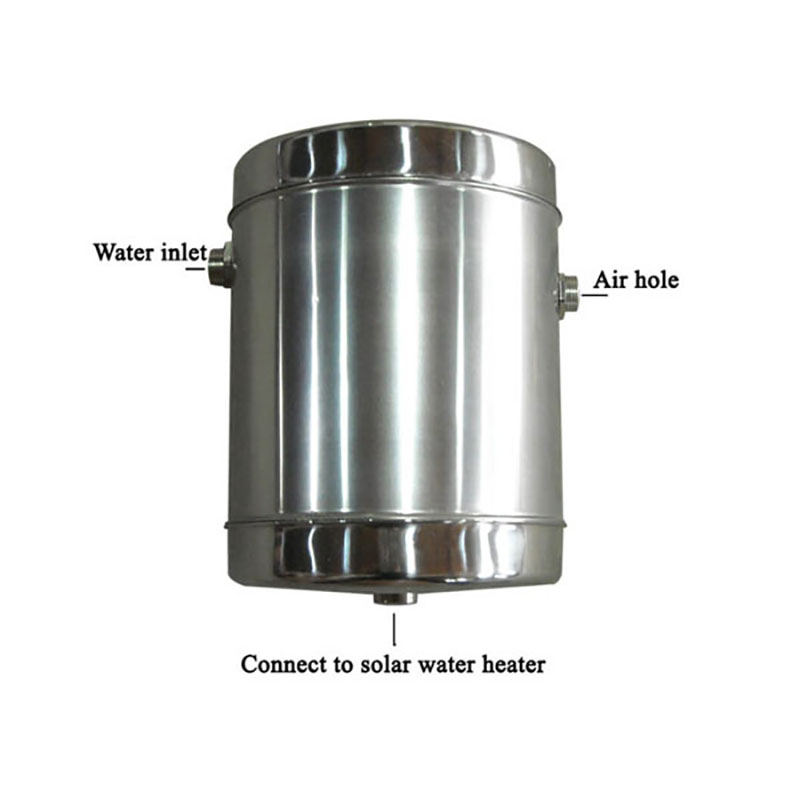

Proveedor de agua

Agregue agua automáticamente en el tanque.

TB2Hpb6bXXXXXamXXXXXXXXXXXX-2341110981

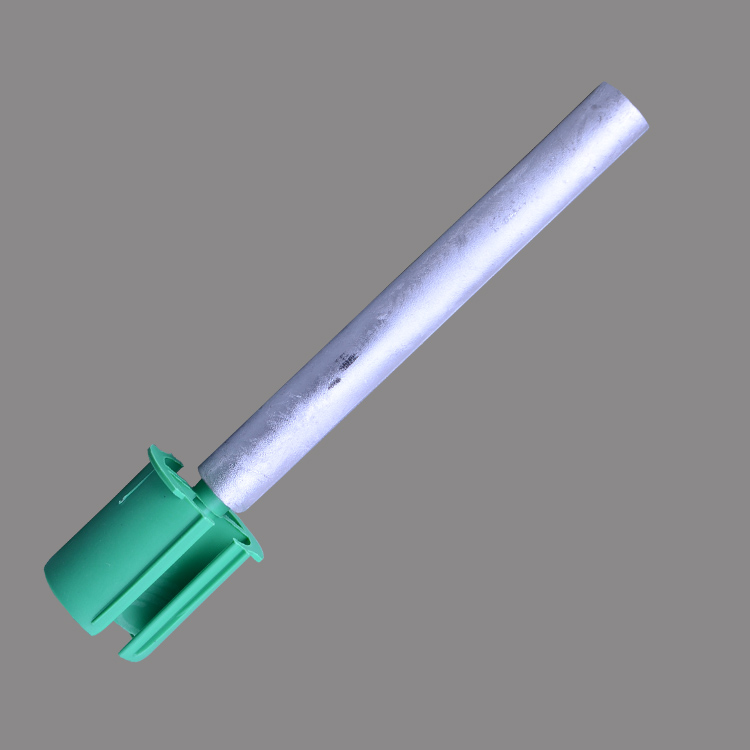

Magnesiun Rod

Protección del ánodo, proteger el tanque interior de la corrosión.

电 加热 主 图 2

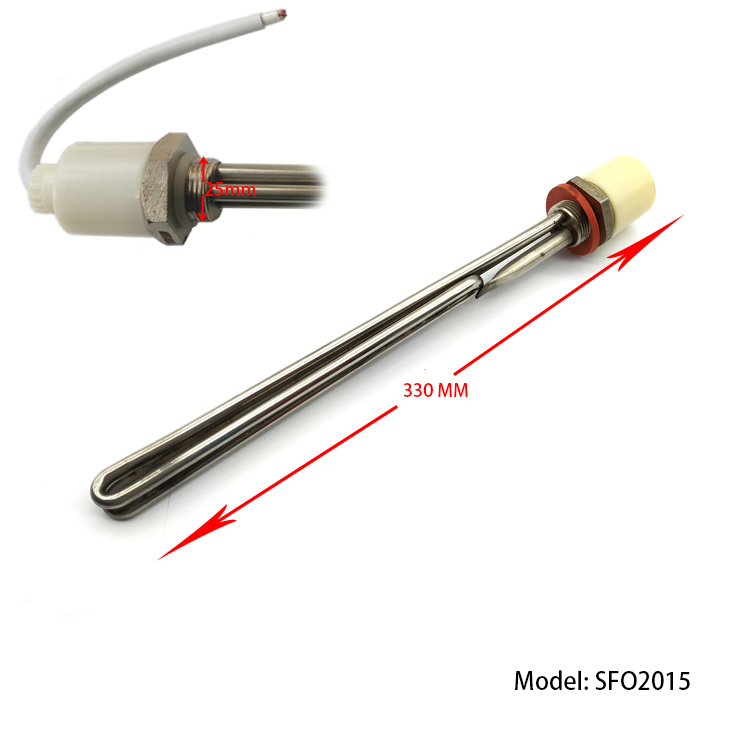

Calentador eléctrico

Equipos auxiliares de calefacción.

未 标题 -2

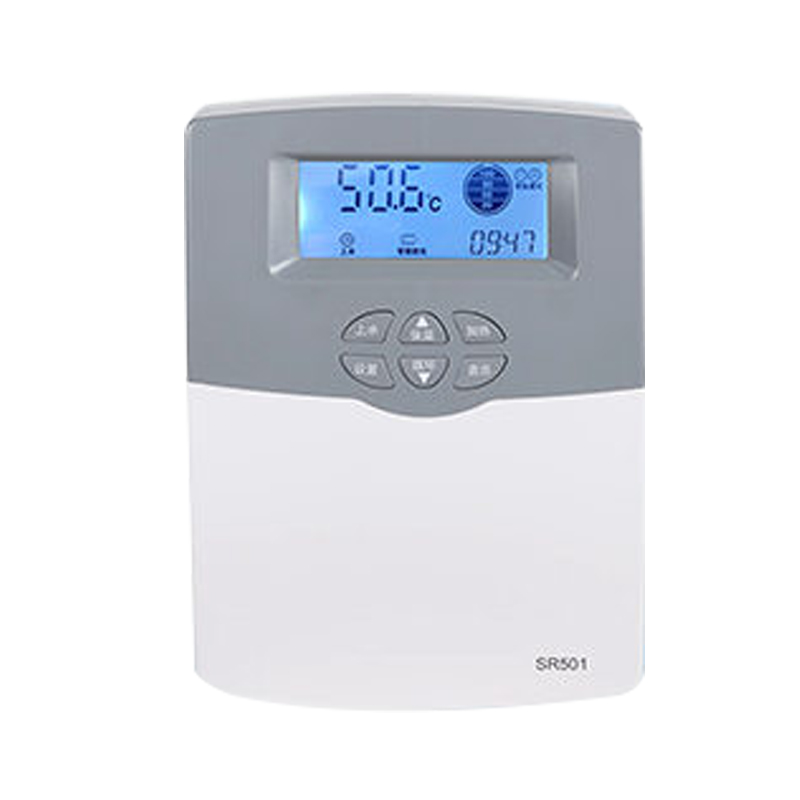

Controlador

Control inteligente del calentador de agua solar sin presión integrado.

TB23pUUbpXXXXXCXpXXXXXXXXXX-53221262

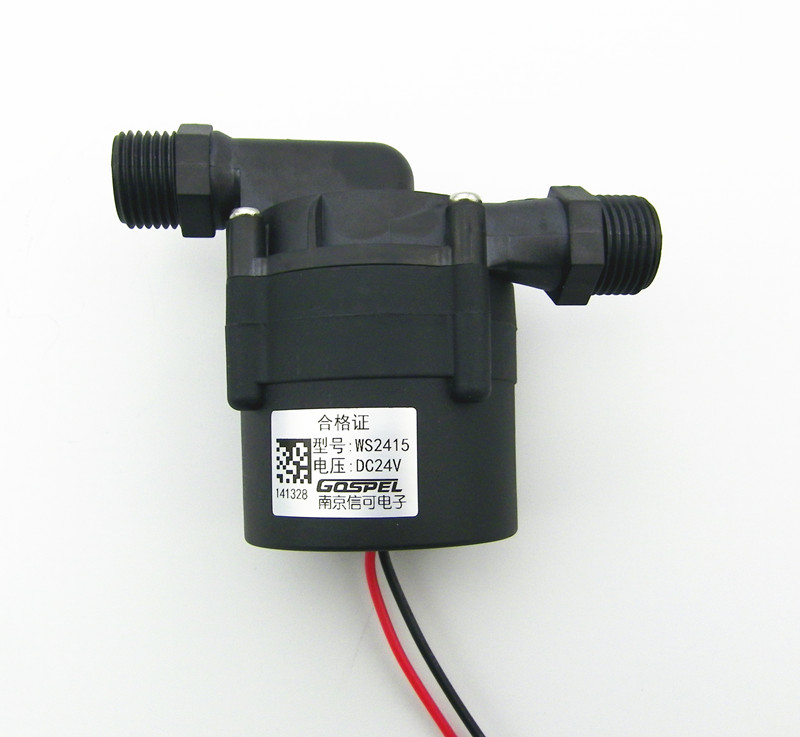

Bomba de refuerzo + interruptor de flujo de agua

Aumente la presión del agua de salida, y el agua caliente es más cómoda de usar.


3. Instalación del producto y estuches

3.1 Instalación

  • El SFA se puede montar en un techo plano o en un techo inclinado. La altura de instalación del tanque de agua debe ser mayor que la del lado del usuario, y cuanto mayor sea la diferencia de altura, mayor será la presión del agua. El marco se fija conectado con la base (techo o tierra).
  • Pasos de instalación y uso: seleccione la ubicación de instalación, el ensamblaje del marco, el tanque de agua en espera, instale un tubo de vacío solar de vidrio, conecte la tubería de agua fría y caliente, el suministro de agua, la inspección, fije los tornillos, el uso normal, la inspección regular y el mantenimiento.

    Consulte aquí los métodos y pasos de instalación:

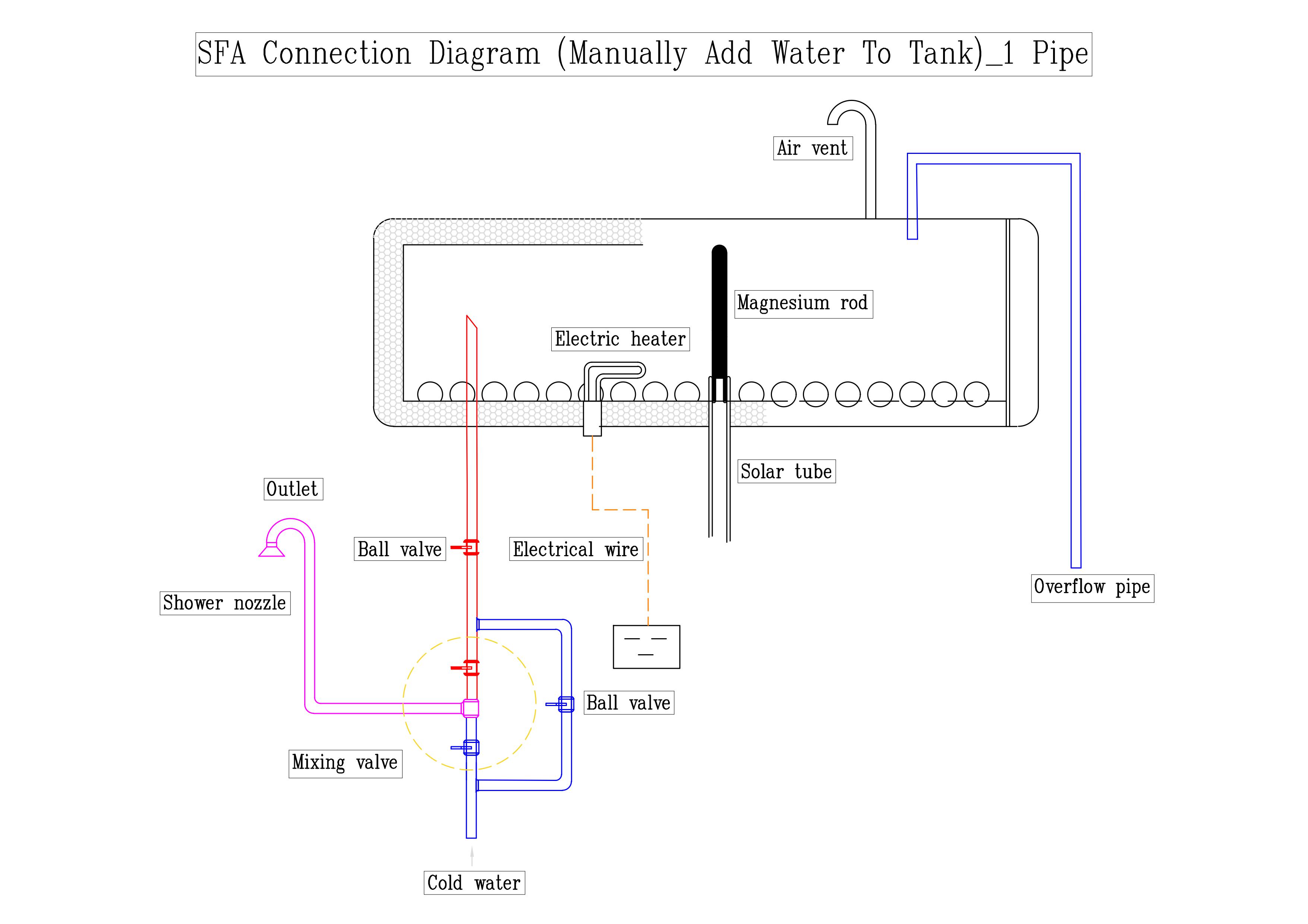

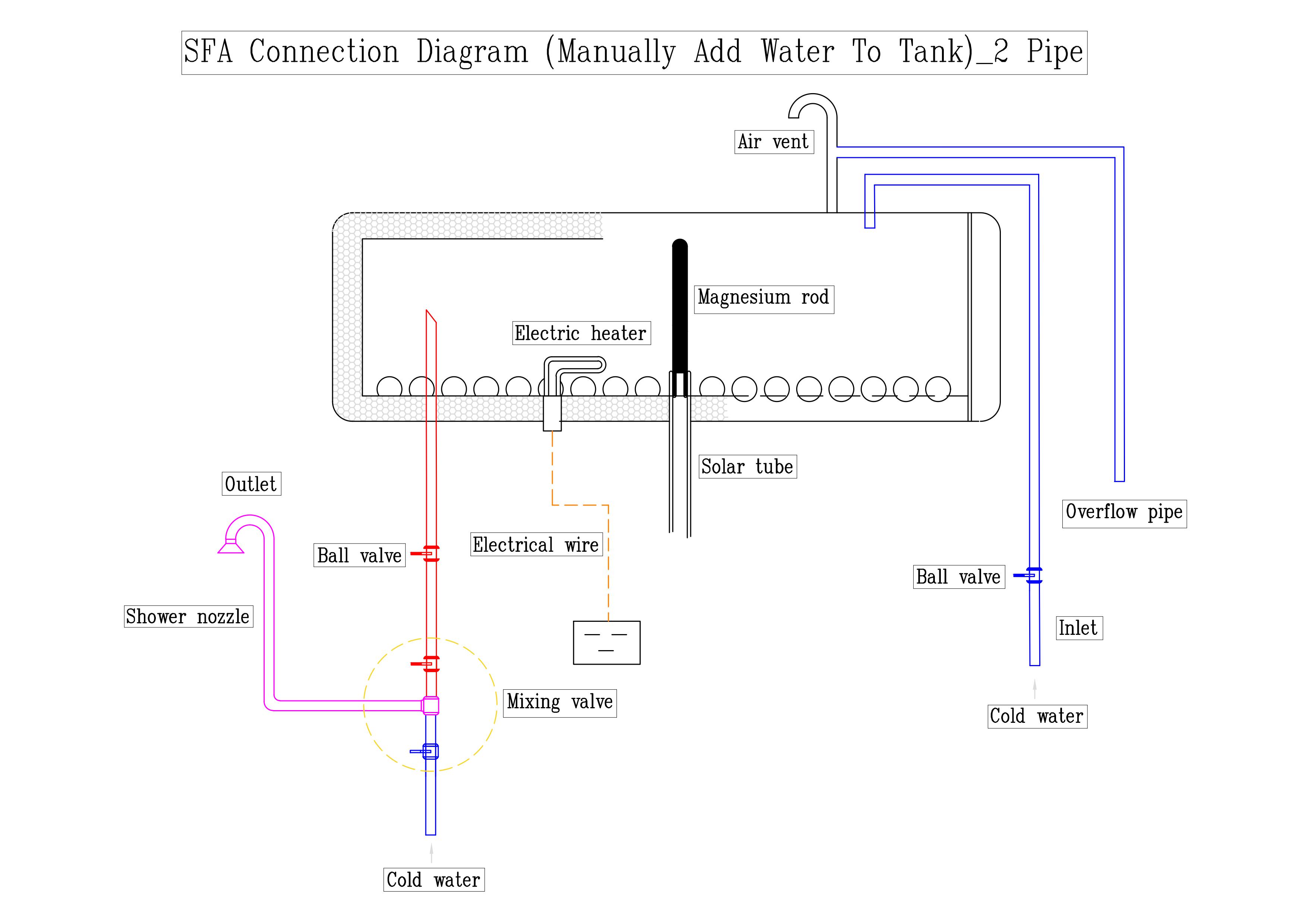

3.2 Diagrama de conexión de tuberías

SFA 示意图 2

SFA 示意图 1


3.3 Conexión de tubería SFA y enlace de descarga de instrucciones de usuario:

Conexión de tubería SFA e instrucciones de uso.pdf

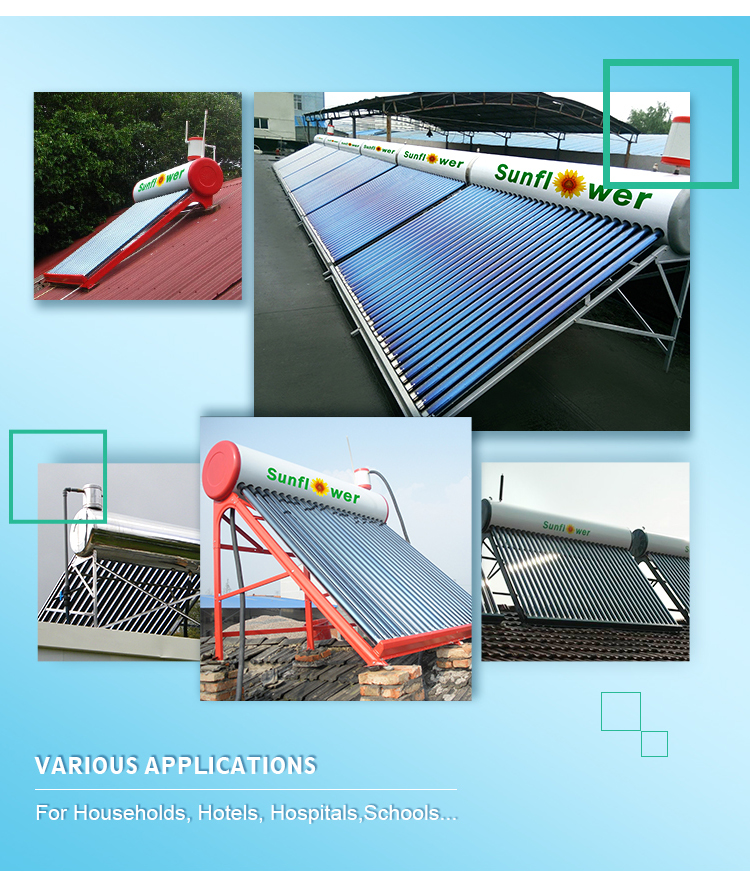

3.4 Casos

Banco de fotos (2)

4. Garantía y certificado

  • 1st Sunflower ha aprobado certificaciones de diferentes sistemas de gestión de calidad e instituciones de prueba de productos. tales como ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark, etc.
  • Tubos de vacío y marco: 5 años
  • Tanque de agua: 3 años


5. Embalaje y transporte

  • El tubo de vacío solar con tubo de calor está embalado en cartón, y el cartón está equipado con espuma anti-presión. Agregaremos cajas de madera contrachapada extra para el paquete de productos bajo envío LCL.
  • El diseño del paquete se puede apilar y almacenar, pero la capa base debe ser plana y estresada de manera uniforme. El nivel máximo de apilamiento del tubo de vacío solar es de 17 niveles.
