سخان المياه بالطاقة الشمسية المضغوط غير المضغوط SFA

SFA هو سخان الماء الشمسي المضغوط غير المضغوط للاستخدام العائلي الذي يعتمد على مبدأ السيفون الحراري للقيام بنشاط الدوران الطبيعي.
  • SFA

  • الفولاذ المقاوم للصدأ ، البولي يوريثين ، أنبوب فراغ

  • استخدام الطاقة الشمسية لصنع الماء الساخن

  • الضغط المنخفض ، Thermosiphon

  • 3 سنوات

  • 8  10  12  15  18  20  24  30

  • 80L  100L  120L  150L  180L  200L  240L  300L

الكمية:

1. وصف المنتج

1.1 نظرة عامة

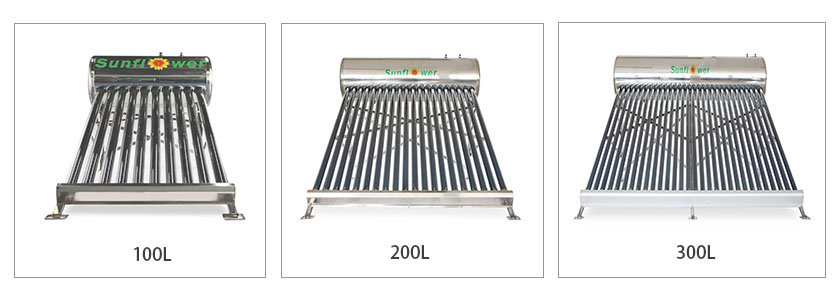

sfa-100-200-300

  • SFA هو سخان مياه شمسي مضغوط غير مضغوط للاستخدام العائلي ، والذي يعتمد على مبدأ ثرموشون للقيام بنشاط الدوران الطبيعي.
  • يحتوي نظام SFA بشكل أساسي على 80 لترًا و 100 لترًا و 120 لترًا و 150 لترًا و 180 لترًا و 200 لترًا و 250 لترًا و 300 لترًا ، لتلبية احتياجات العائلات في مناطق مختلفة.
  • باستثناء المناطق الباردة ، يتم استخدامه على نطاق واسع في المكسيك ، موريشيوس ، جنوب أفريقيا ، كينيا ، غانا ، موزمبيق ، المغرب ، إلخ.


1.2 الهيكل

يتكون SFA بشكل رئيسي من خزان تخزين الماء الساخن ، أنابيب فراغ الزجاجوالإطارات.

هيكل SFA


1.3 مبدأ العمل

يمتص الأنبوب المفرغ الشمسي الطاقة الضوئية من خلال طلاء AL / N / AL / SS / CU ويحول الطاقة الضوئية إلى طاقة حرارية مخزنة في خزان المياه المعزول. يعتمد على مبدأ الحرارة الحرارية لتسخين خزان المياه عن طريق الدوران الطبيعي. الخزان هو نوع الحلقة المفتوحة ، الذي لا يتحمل الضغط ، والمعروف باسم سخانات المياه الشمسية منخفضة الضغط (بدون ضغط).

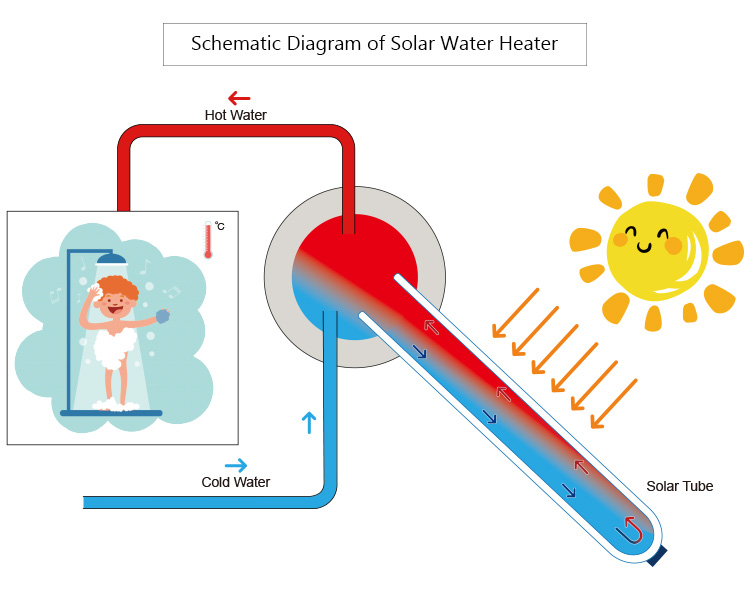

شرح الصورة: مخطط العمل.


SFA 工作 原理 图

2. المواصفات والمواصفات

2.1 الميزات

  • القيام بنشاط التداول الطبيعي من خلال مبدأ thermosyphon ، والطاقة الشمسية بنسبة 100 ٪ ، وبدون تكلفة التشغيل.

  • يتم تصريف الماء الساخن من الخزان بالجاذبية. يتم تحديد ضغط المياه من خلال الفرق بين الارتفاع المركب للخزان الشمسي وارتفاع مخرج الماء الساخن من جانب المستخدم.

  • الخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ SUSU304. إنها لحام قوس الأرجون التلقائي بالكامل وحماية غاز الأرجون على الوجهين لمنع السطح من الأكسدة بشكل فعال. التحكم في عملية اللحام الصارمة أفضل لحماية البنية البلورية لـ SUS304 من التلف. يمكن استخدام الخزان الداخلي لأكثر من 15 عامًا.

    تحقق من لحام الفيديو هنا:

  • الطبقة العازلة للخزان الشمسي هي مادة البولي يوريثين ذات فقاعات مستقلة وكثافة رغوية 36 كجم / متر مكعب ، والتي يتم إعادة ضبطها في درجة حرارة الماء الساخن التي تقل عن 2 درجة مئوية في 12 ساعة. تحت درجة الحرارة المحيطة 25 درجة مئوية ، يمكن الحفاظ على درجة حرارة الماء عند مستوى ثابت لمدة 24 ساعة ، ولن تتشوه لفترة طويلة.

  • أنبوب فراغ مزدوج الطبقة ، طلاء AL / N / AL / SS / CU ، معدل امتصاص> 92٪ ، انعكاسية <8٪ ، عمر خدمة 15 سنة.

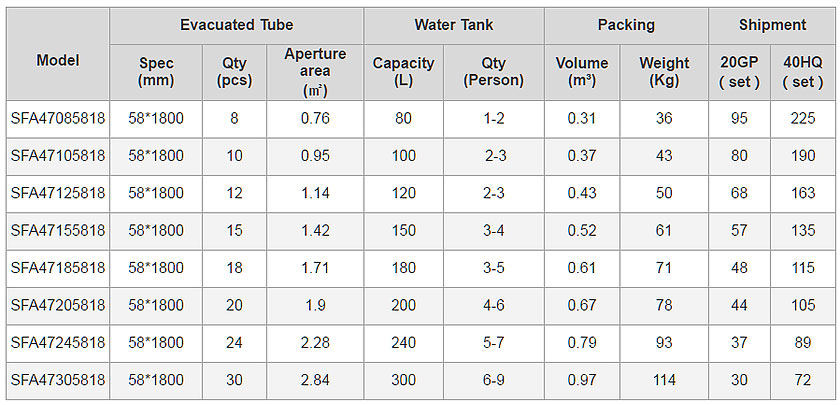

2.2 المواصفات

SFA 规格 表

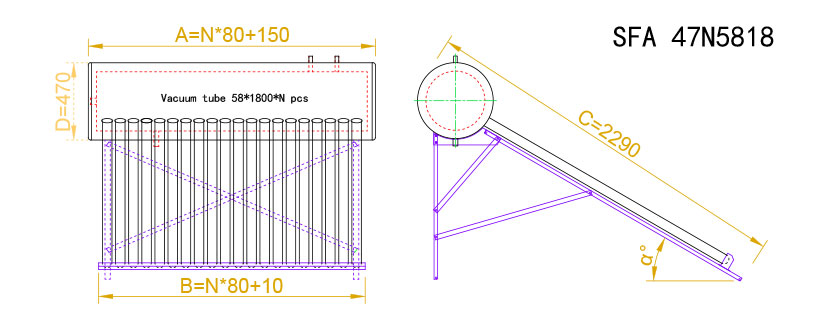

2.3 الحجم

SFA 规格 图

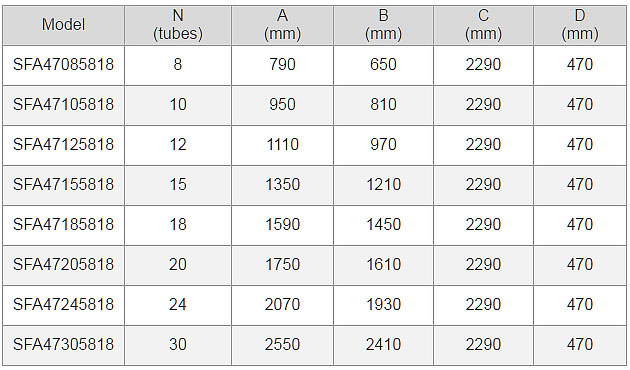

حجم SFA


2.4 الملحقات الاختيارية

副 水箱 主 图

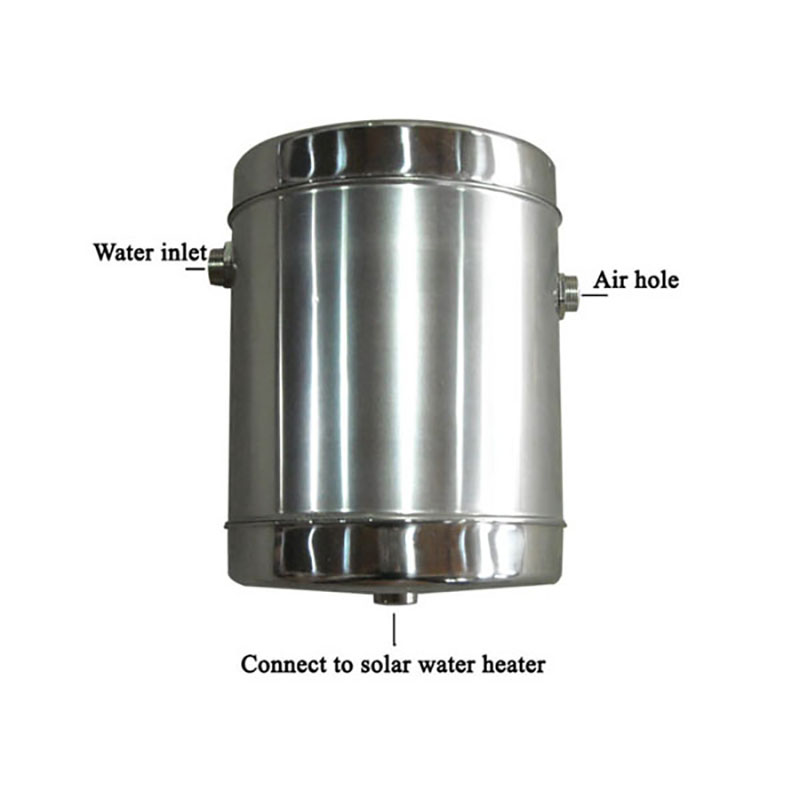

مورد المياه

أضف الماء تلقائيًا في الخزان.

TB2Hpb6bXXXXXamXXXXXXXXXXXX-2341110981

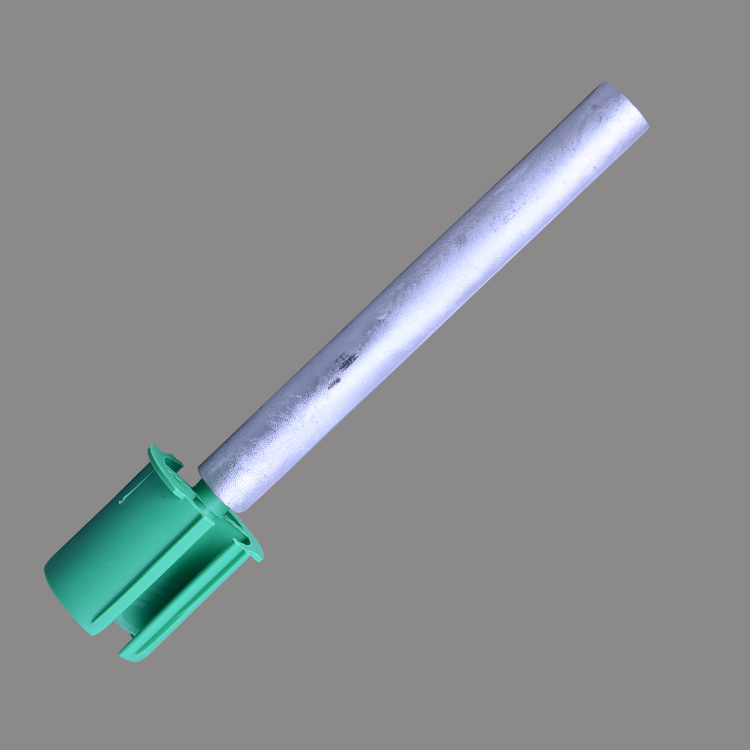

Magnesiun Rod

حماية الأنود ، حماية الخزان الداخلي من التآكل.

电 加热 主 图 2

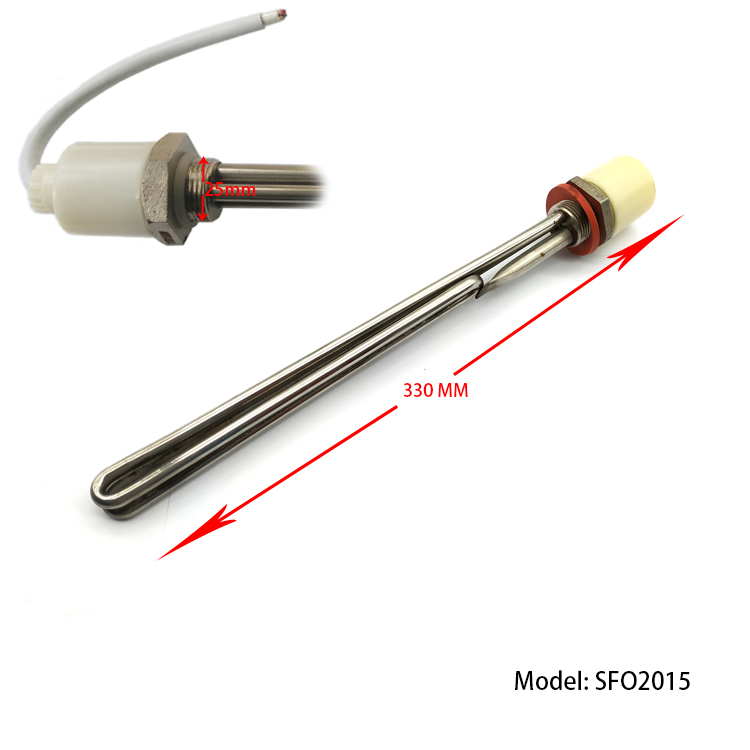

سخان كهربائي

معدات التدفئة المساعدة.

未 标题 -2

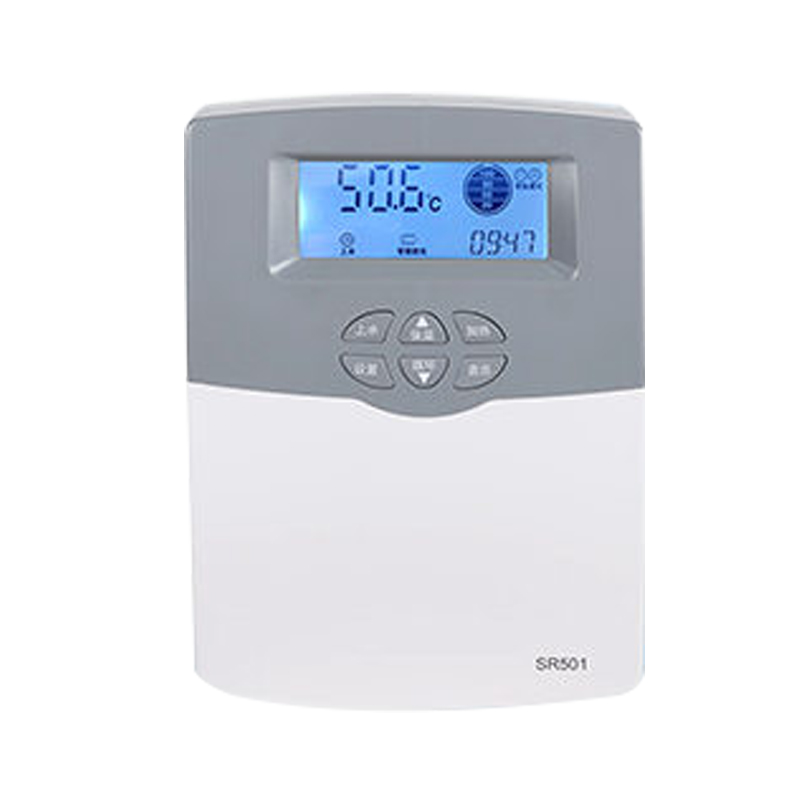

مراقب

تحكم ذكي لسخان المياه الشمسي المدمج بدون ضغط.

TB23pUUbpXXXXXCXpXXXXXXXXXX-53221262

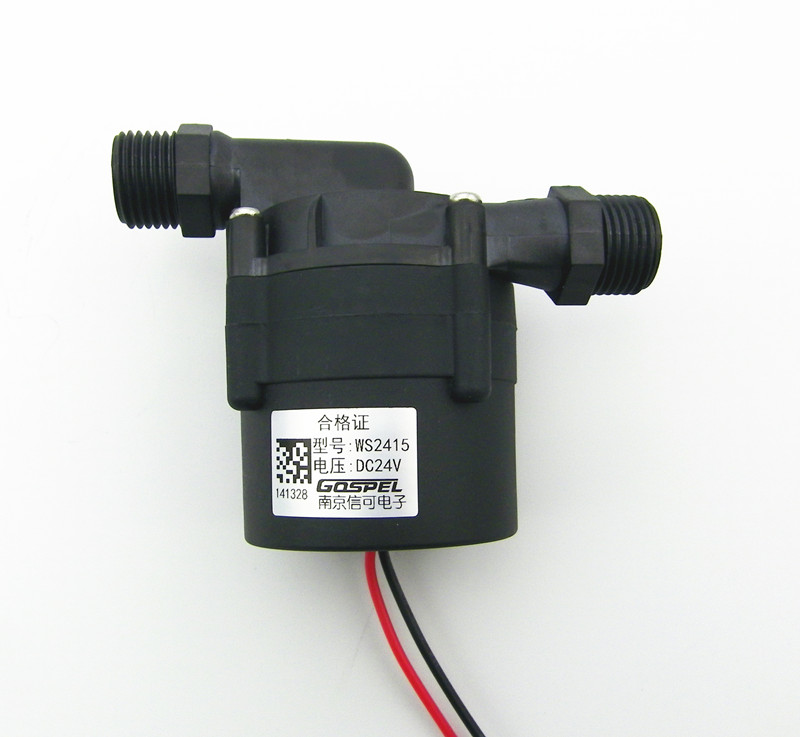

مضخة معززة + مفتاح تدفق المياه

قم بزيادة ضغط الماء الخارج ، والماء الساخن أكثر راحة في الاستخدام.


3. تثبيت المنتج وحالات

3.1 التثبيت

  • يمكن تركيب SFA على سطح مستو أو منحدر. يجب أن يكون ارتفاع تركيب خزان المياه أعلى من جانب المستخدم ، وكلما زاد فرق الارتفاع ، زاد ضغط الماء. الإطار ثابت متصل بالقاعدة (السقف أو الأرض).
  • خطوات التثبيت والاستخدام: حدد موقع التثبيت ، وتجميع الإطار ، وخزان المياه الاحتياطية ، وتثبيت أنبوب الفراغ الشمسي الزجاجي ، وربط أنابيب المياه الساخنة والباردة ، وإمدادات المياه ، والتفتيش ، وإصلاح المسامير ، والاستخدام العادي ، والفحص الدوري والصيانة.

    يرجى التحقق هنا من طرق التثبيت والخطوات:

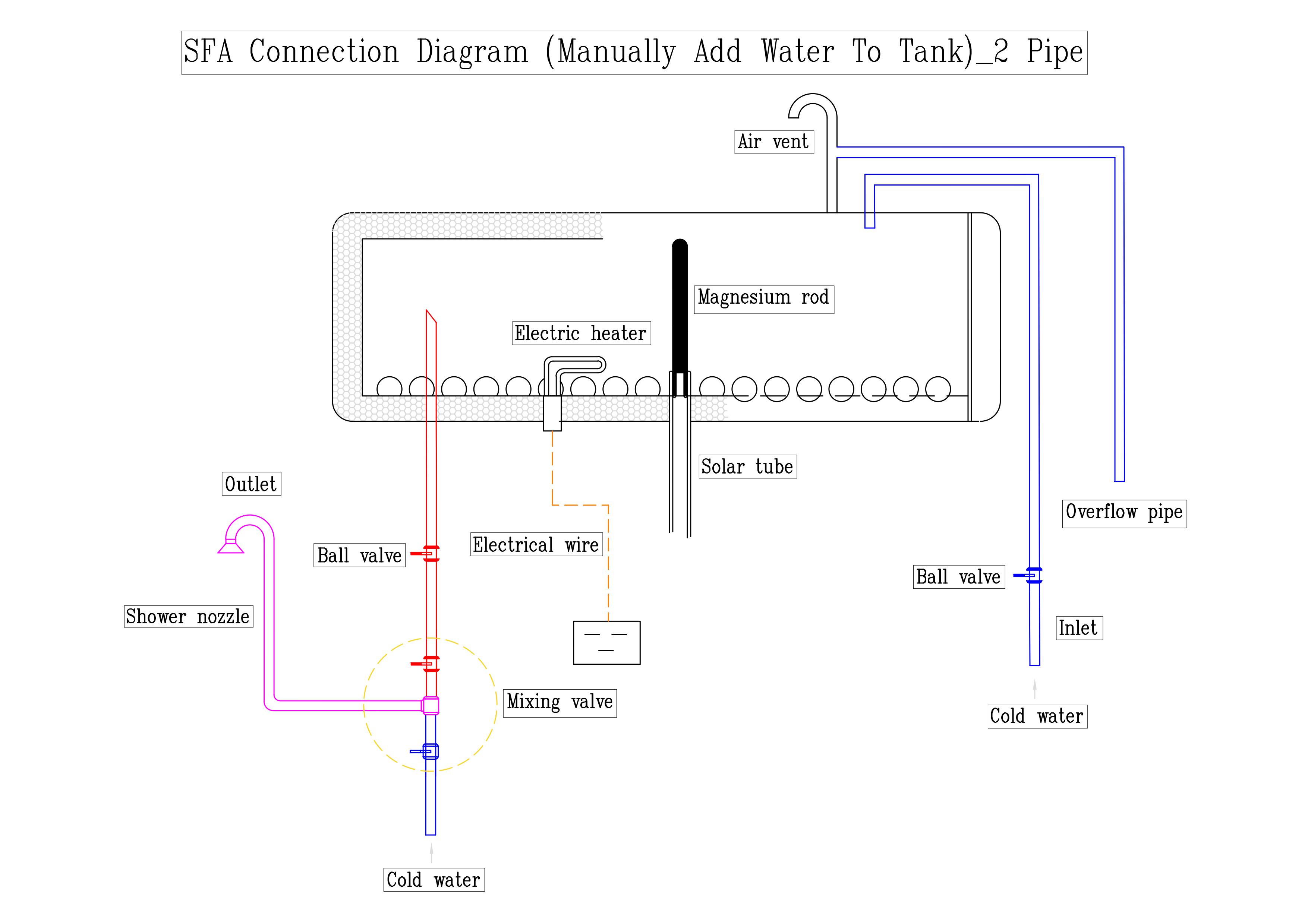

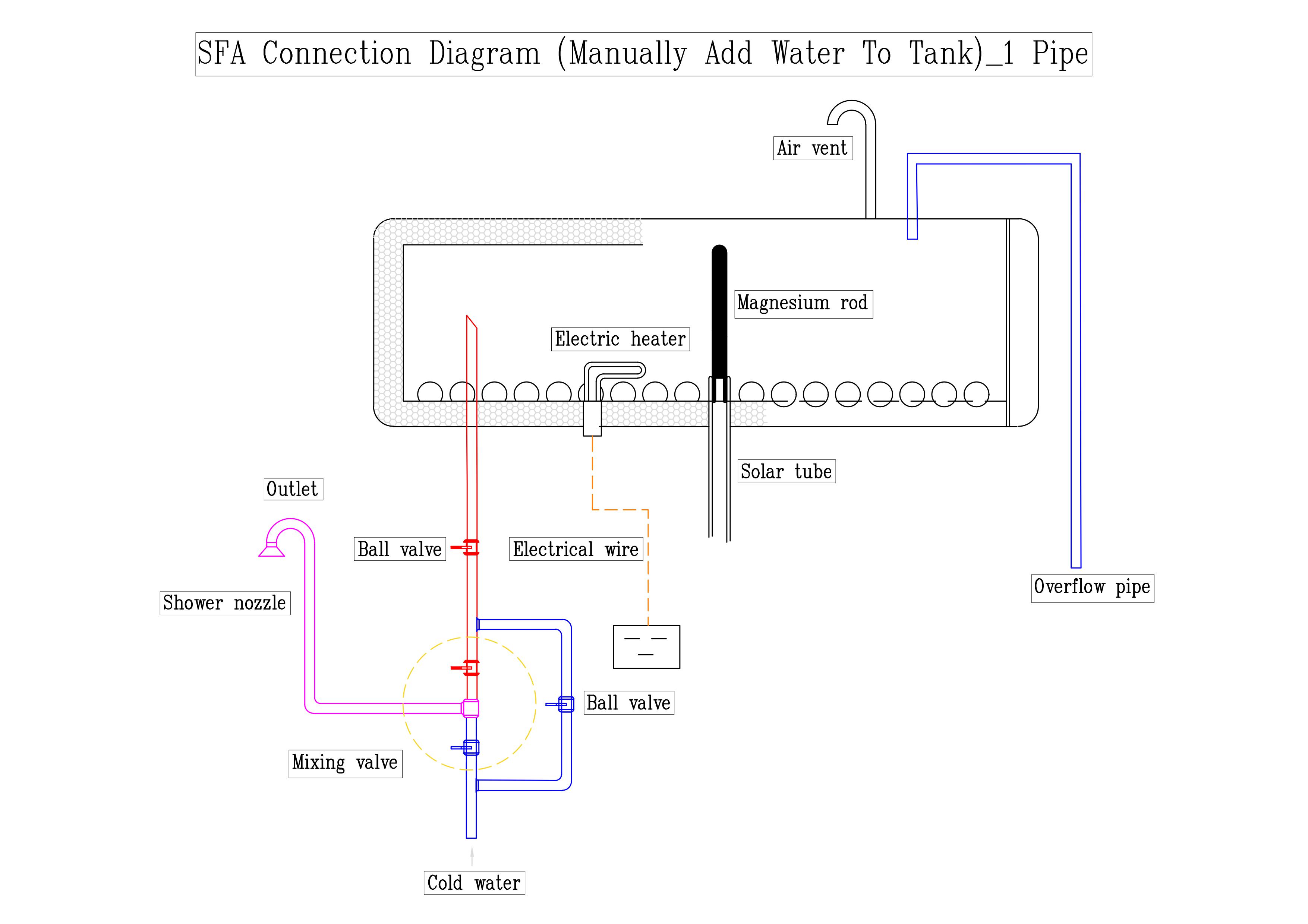

3.2 مخطط توصيل الأنابيب

SFA 示意图 2

SFA 示意图 1


3.3 وصلة أنبوب SFA ورابط تنزيل تعليمات المستخدم:

اتصال الأنابيب SFA وتعليمات المستخدم. pdf

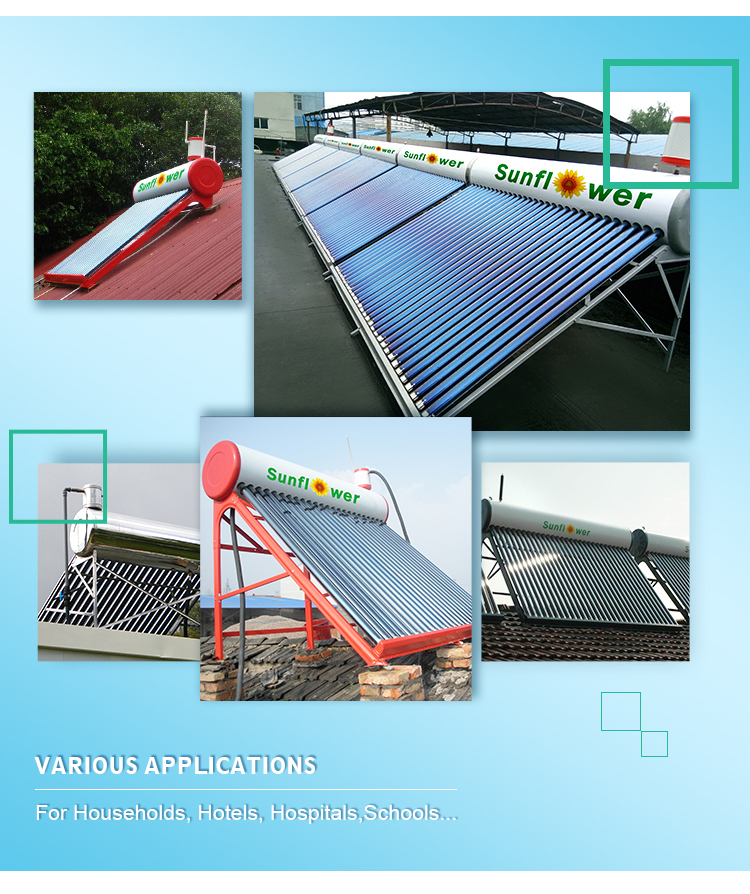

3.4 الحالات

بنك الصور (2)

4. الضمان والشهادة

  • اجتاز عباد الشمس الأول شهادات من أنظمة إدارة الجودة المختلفة ومؤسسات اختبار المنتج. مثل ISO9000 ، CE ، Solarkeymark ، SRCC ، BV ، SGS ، Watermark إلخ.
  • أنابيب وإطارات فراغ: 5 سنوات
  • خزان المياه: 3 سنوات


5. التغليف والنقل

  • أنبوب الفراغ الشمسي مع أنبوب حراري معبأ في كرتون ، والكرتون مجهز برغوة مقاومة للضغط. سنضيف حالات الخشب الرقائقي اكستالي لحزمة البضائع تحت شحنة LCL.
  • يمكن تكديس تصميم العبوة وتخزينه ، ولكن يجب أن تكون الطبقة الأساسية مسطحة ومشددة بالتساوي. الحد الأقصى لمستوى التراص لأنبوب الفراغ الشمسي هو 17 مستوى.
