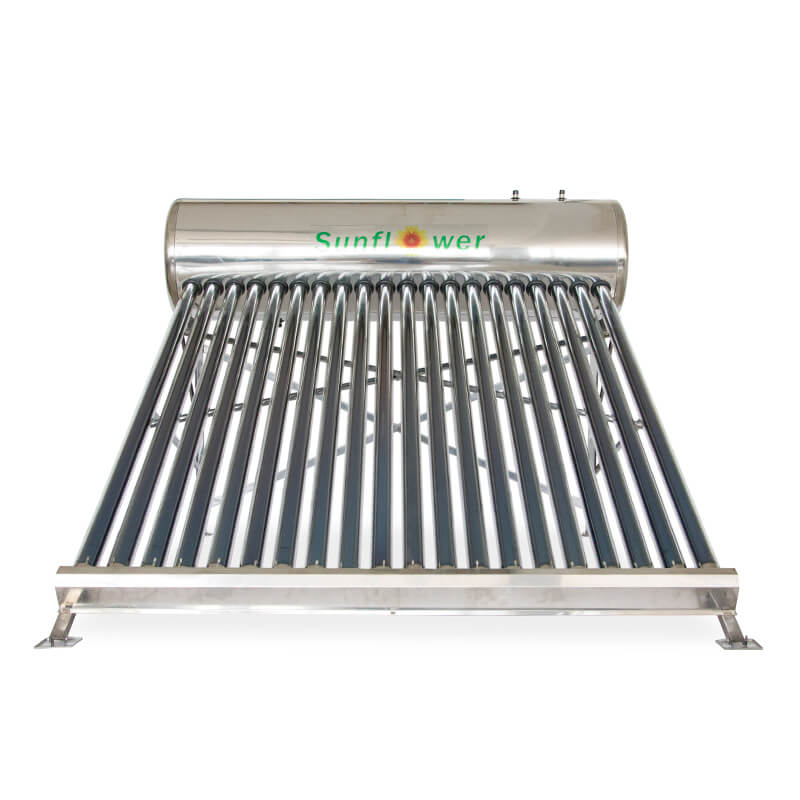

Chauffe-eau solaire compact non pressurisé SFA

SFA est le chauffe-eau solaire compact non pressurisé à usage familial qui s'appuie sur le principe du thermosiphon pour effectuer activement la circulation naturelle.
  • SFA

  • Acier inoxydable, polyuréthane, tube à vide

  • Utiliser l'énergie solaire pour produire de l'eau chaude

  • Thermosiphon basse pression

  • 3 années

  • 8, 10, 12, 15, 18, 20, 24, 30

  • 80L, 100L, 120L, 150L, 180L, 200L, 240L, 300L

Quantité:

1. Description du produit

1.1 Présentation

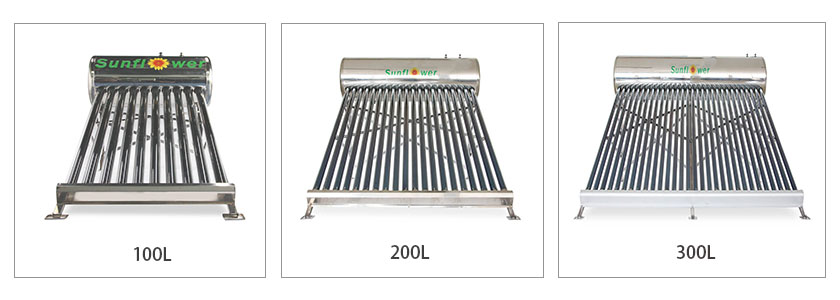

sfa-100-200-300

  • Le SFA est un chauffe-eau solaire compact non pressurisé à usage familial, qui s'appuie sur le principe du thermosiphon pour effectuer activement la circulation naturelle.
  • Le système SFA a principalement 80L, 100L, 120L, 150L, ​​180L, 200L, 250L et 300L, pour répondre aux besoins des familles dans différentes régions.
  • Sauf dans les régions froides, il est largement utilisé au Mexique, à Maurice, en Afrique du Sud, au Kenya, au Ghana, au Mozambique, au Maroc, etc.


1.2 Structure

SFA se compose principalement d'un ballon d'eau chaude, tubes à vide en verreet cadres.

Structure SFA


1.3 Principe de fonctionnement

Le tube à vide solaire absorbe l'énergie lumineuse à travers le revêtement AL / N / AL / SS / CU et convertit l'énergie lumineuse en énergie thermique stockée dans le réservoir d'eau isolé. Il repose sur le principe du thermosiphon pour chauffer le réservoir d'eau par circulation naturelle. Le réservoir est du type à boucle ouverte, sans pression, connu sous le nom de chauffe-eau solaires à basse pression (sans pression).

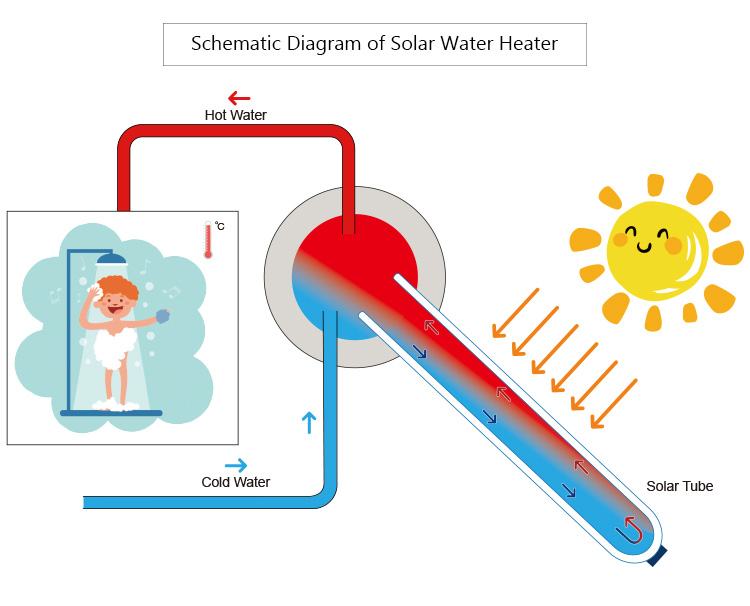

Légende de l'image: diagramme de travail.


SFA 工作 原理 图

2. Caractéristiques et spécifications

2.1 Caractéristiques

  • Effectuez activement la circulation naturelle par principe du thermosiphon, 100% d'énergie solaire et sans frais de fonctionnement.

  • L'eau chaude s'écoule du réservoir par gravité. La pression de l'eau est déterminée par la différence entre la hauteur installée du ballon solaire et la hauteur de la sortie d'eau chaude côté utilisateur.

  • Le réservoir intérieur est en acier inoxydable de qualité alimentaire SUSU304. Il s'agit d'un soudage à l'argon à l'argon entièrement automatique et d'une protection contre les gaz d'argon double face pour empêcher efficacement l'oxydation de la surface. Un contrôle strict du processus de soudage est préférable pour protéger la structure cristalline du SUS304 contre les dommages. Le réservoir intérieur peut être utilisé pendant plus de 15 ans.

    Vidéo de soudage vérifier ici:

  • La couche d'isolation du ballon solaire est en polyuréthane ayant des bulles indépendantes et une densité moussante de 36KG / m³, ce qui entraîne une baisse de température de l'eau chaude inférieure à 2 ° C en 12 heures. Sous la température ambiante de 25 ° C, la température de l'eau peut se maintenir à un niveau stable pendant 24 heures, et elle ne se déformera pas pendant longtemps.

  • Tube à vide à double couche, revêtement AL / N / AL / SS / CU, taux d'absorption> 92%, réflectivité <8%, durée de vie de 15 ans.


2.2 Spécifications

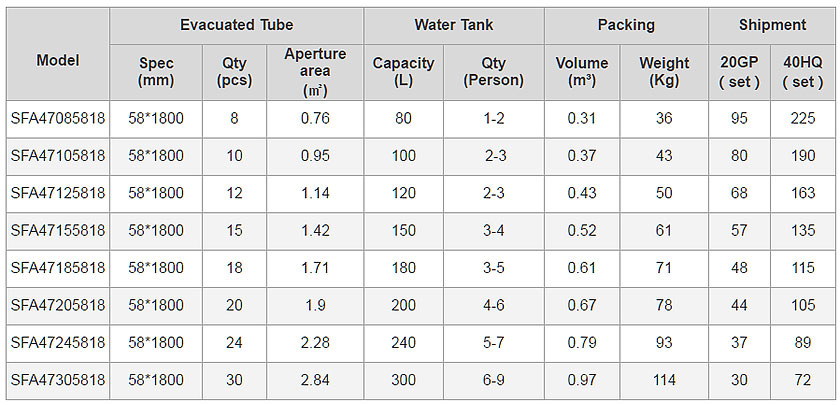

SFA 规格 表


2.3 Taille

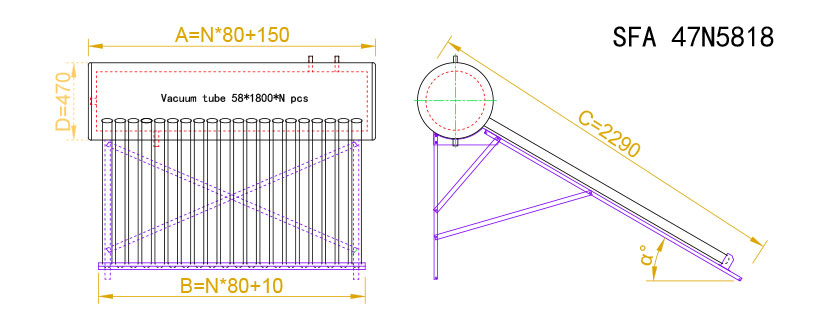

SFA 规格 图

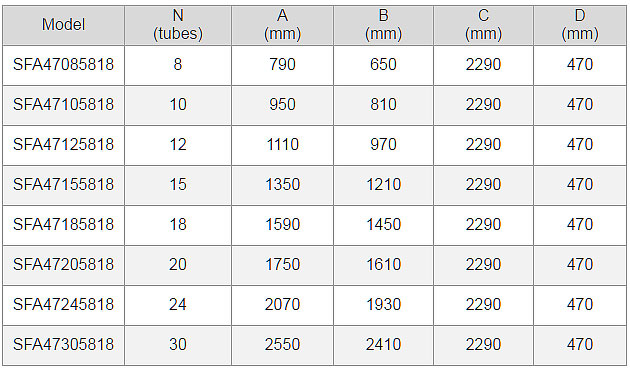

Taille SFA


2.4 Accessoires en option

副 水箱 主 图

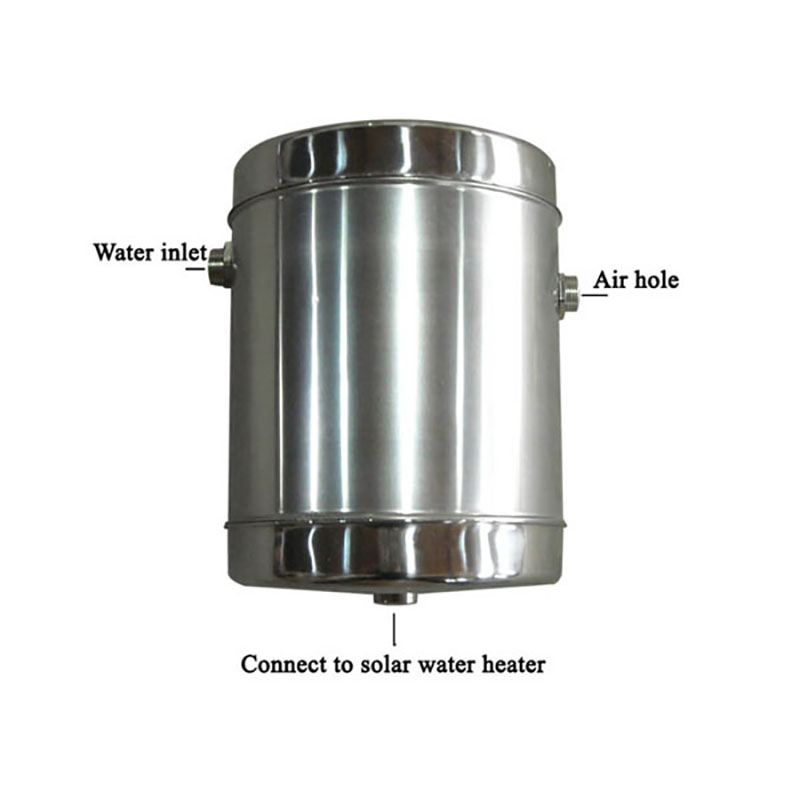

Fournisseur d'eau

Ajoutez automatiquement de l'eau dans le réservoir.

TB2Hpb6bXXXXXamXXXXXXXXXXXX-2341110981

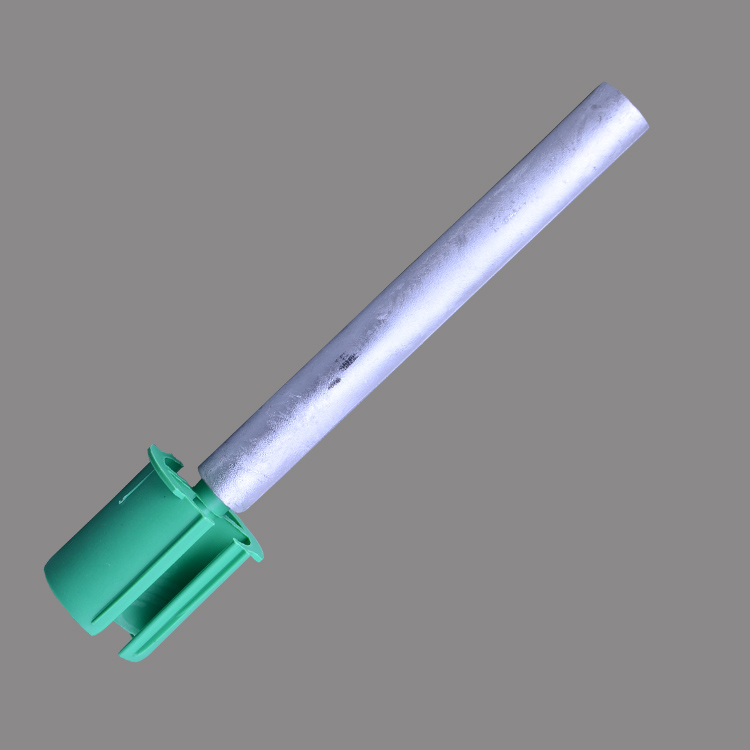

Magnesiun Rod

Protection d'anode, protège le réservoir intérieur de la corrosion.

电 加热 主 图 2

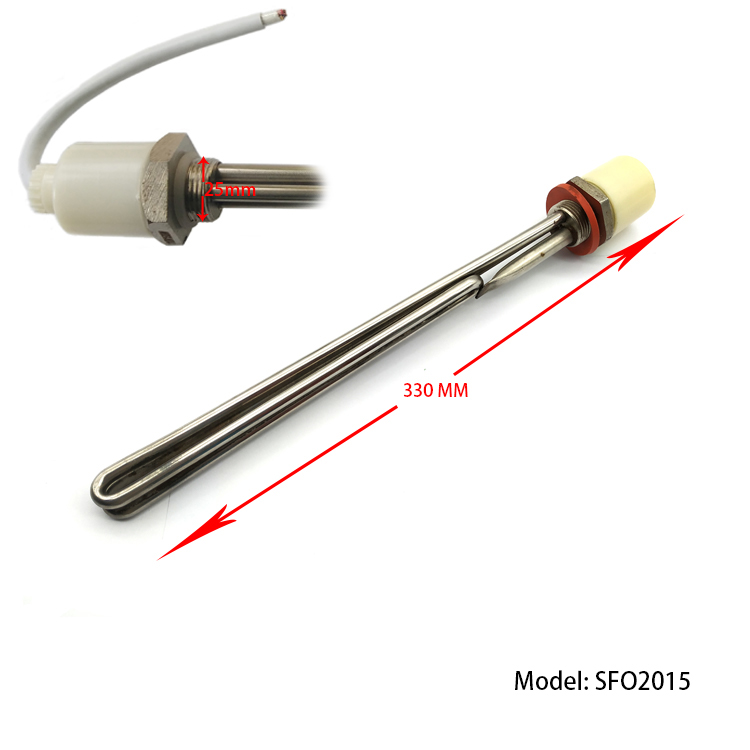

Chauffage électrique

Équipement de chauffage auxiliaire.

未 标题 -2

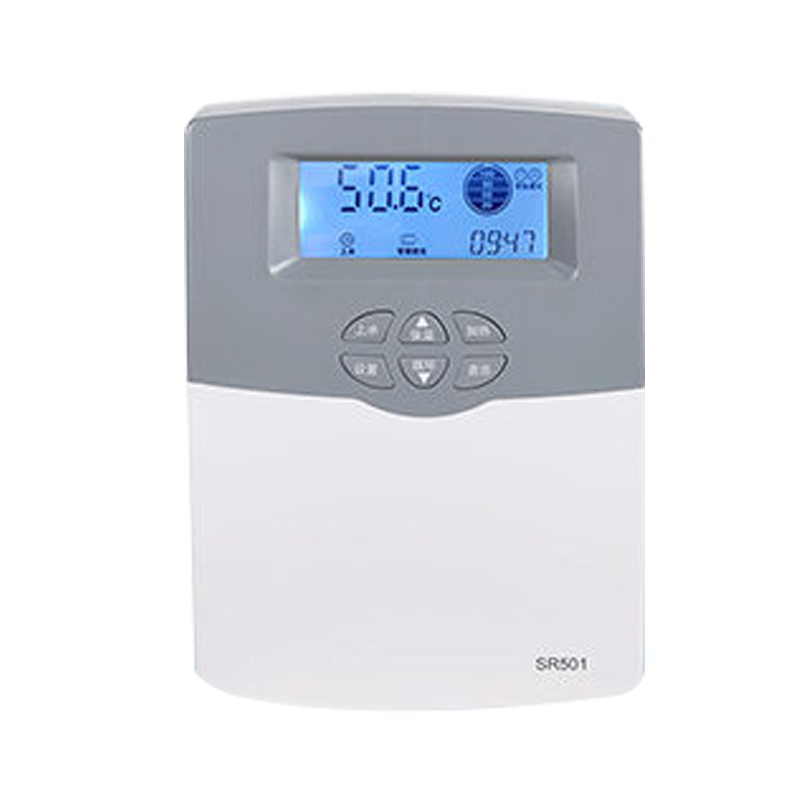

Manette

Contrôle intelligent du chauffe-eau solaire sans pression intégré.

TB23pUUbpXXXXXCXpXXXXXXXXXX-53221262

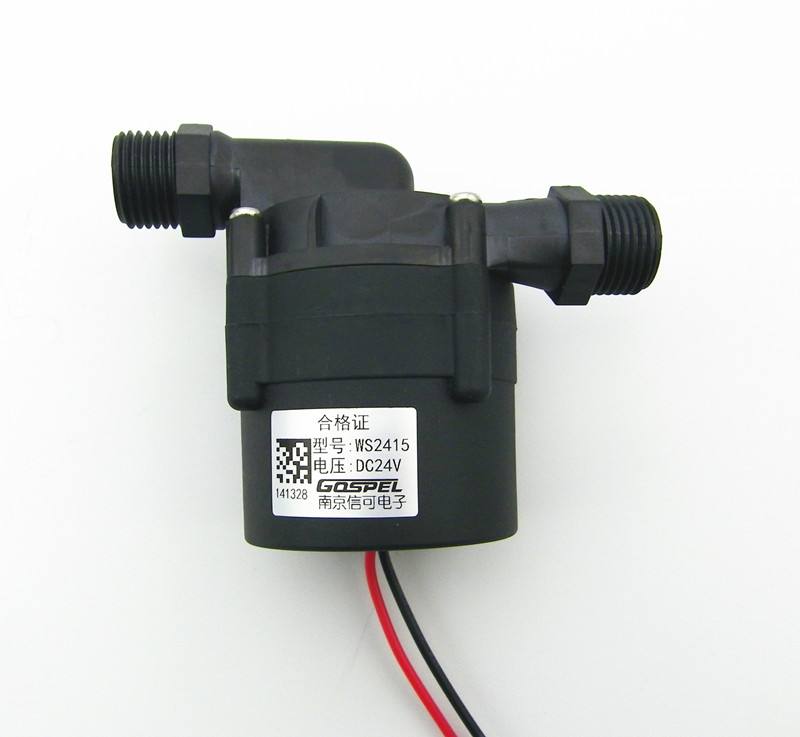

Pompe de surpression + interrupteur de débit d'eau

Augmentez la pression de l'eau de sortie et l'eau chaude est plus confortable à utiliser.


3. Installation du produit et étuis

3.1 Installation

  • Le SFA peut être monté sur un toit plat ou un toit en pente. La hauteur d'installation du réservoir d'eau doit être supérieure à celle du côté utilisateur, et plus la différence de hauteur est grande, plus la pression de l'eau est élevée. Le cadre est fixe relié à la base (toit ou sol).
  • Étapes d'installation et d'utilisation: Sélectionnez l'emplacement d'installation, l'assemblage du cadre, la réserve du réservoir d'eau, installez le tube d'aspiration solaire en verre, connectez le tuyau d'eau chaude et froide, l'approvisionnement en eau, l'inspection, fixez les vis, l'utilisation normale, l'inspection et l'entretien réguliers.

    Veuillez vérifier ici les méthodes et étapes d'installation:

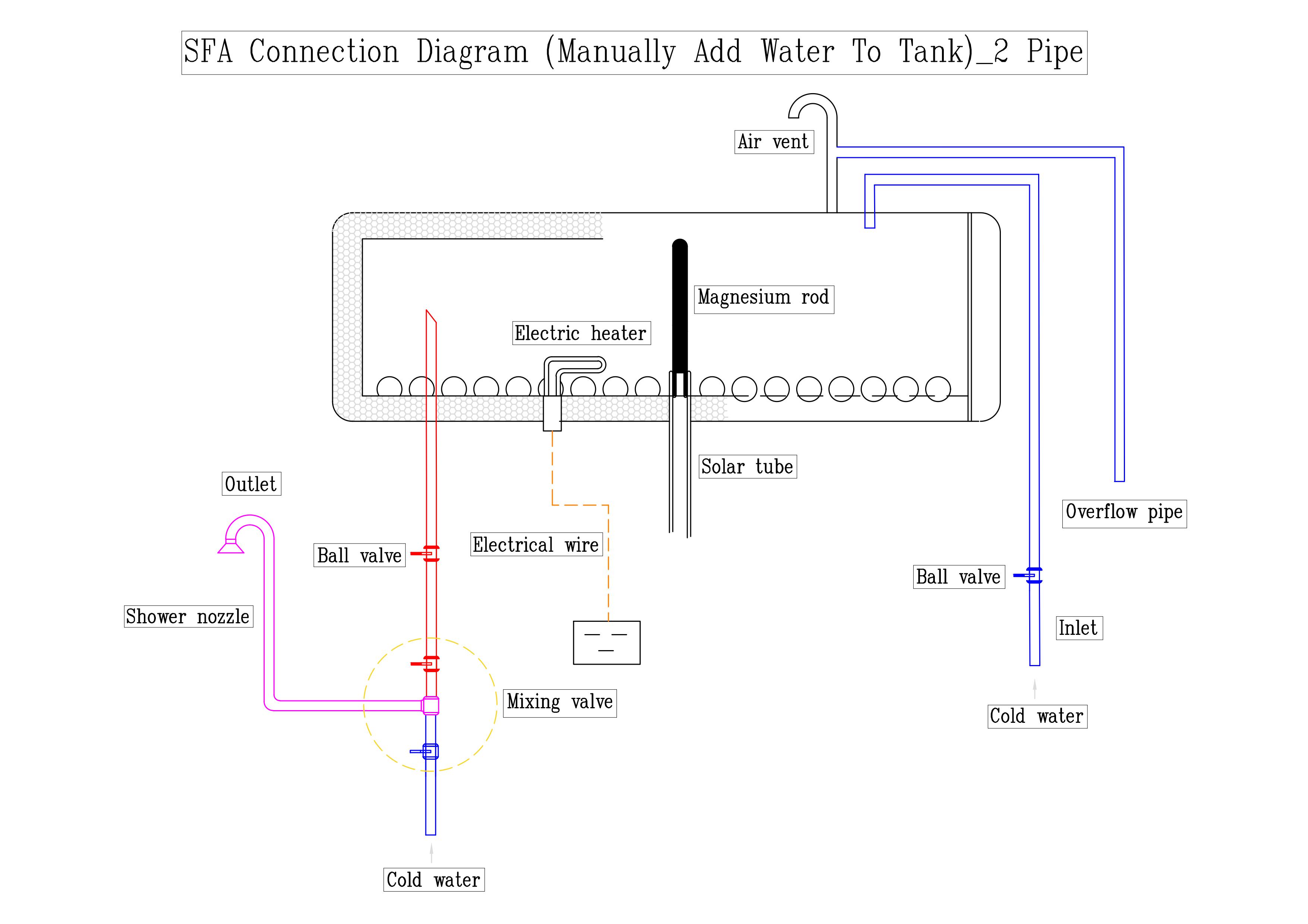

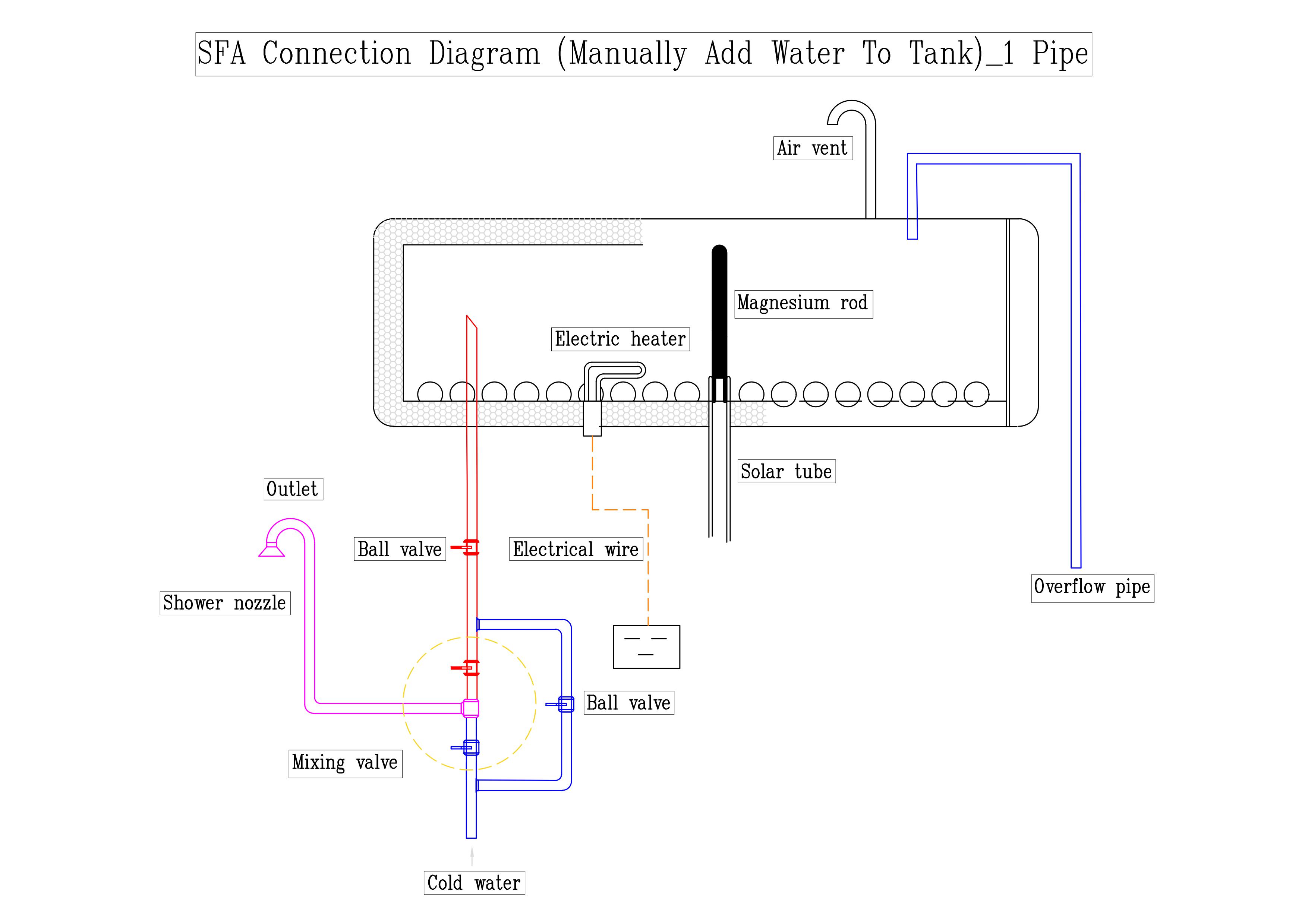

3.2 Schéma de raccordement des tuyaux

SFA 示意图 2

SFA 示意图 1


3.3 Connexion du tuyau SFA et lien de téléchargement des instructions utilisateur:

Connexion de tuyau SFA et instructions d'utilisation.pdf


3.4 Cas

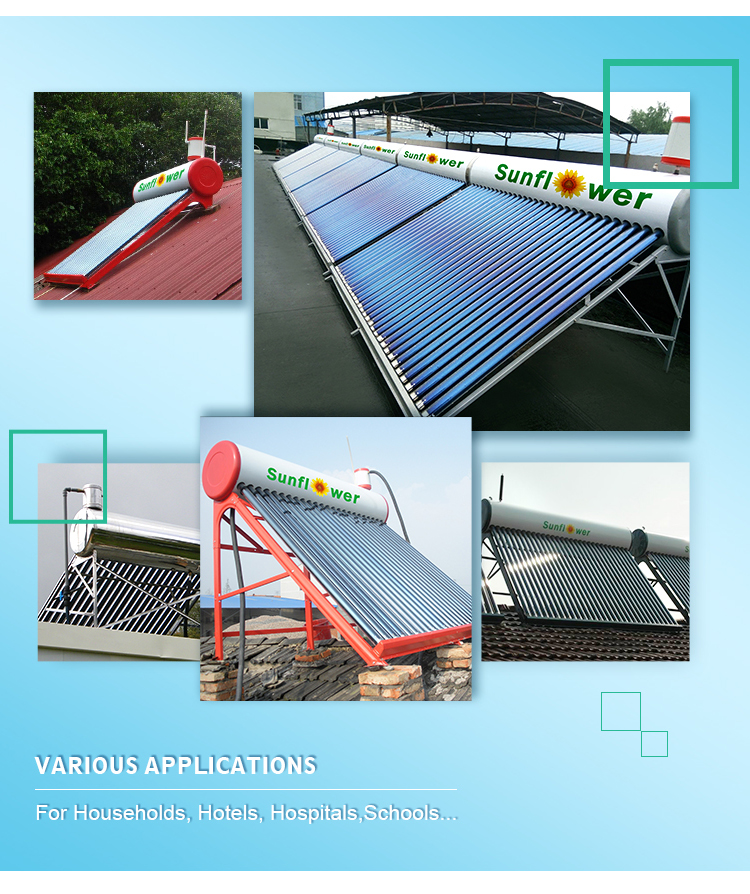

banque de photos (2)

4. Garantie et certificat

  • 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark etc.
  • Tubes à vide et cadre: 5 ans
  • Réservoir d'eau: 3 ans


5. Emballage et transport

  • Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.
  • La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
