Calefacción solar SFBP para piscina y spa

El sistema SFBP se utiliza en piscinas y spas con calefacción solar.
  • SFBP
  • 10m³ ~ 600m³
  • Tubo de calor, SUS316L
  • Piscina de calor por energía solar
  • Calentamiento del intercambiador de calor
  • 3 años
Cantidad:

1. Descripción del producto

1.1 Descripción general

  • Los hoteles, apartamentos, gimnasios, spas, fábricas, escuelas, hospitales y otros lugares públicos necesitan usar mucha agua caliente todos los días y los gastos de energía representan una gran parte del costo.

  • La inversión única en calefacción solar puede recuperar los costos de inversión en 2 a 4 años. El sistema de calefacción solar se puede usar durante 15-20 años, por lo que obviamente es para ver el ingreso fijo en el futuro

  • Desde pequeñas piscinas domésticas hasta piscinas para grandes estadios, todo se puede calentar con energía solar.


1.2 estructura

El sistema SFBP consiste principalmente encolectores solares,intercambiador de calor,controladores solares,bombas de circulación,tanques de expansión, accesorios de válvulas y tuberías.


2. Base de diseño

2.1 Requisitos de temperatura de la piscina

  • Piscina pública: 26 ~ 28 ℃

  • Piscina de competición: 25 ~ 27 ℃

  • Piscina de entrenamiento: 26 ~ 28 ℃

  • Piscina del hotel: 26 ~ 28 ℃

  • Piscina de olas pool Piscina de circulación : 28 ~ 29 ℃

  • Piscina para niños 、 Piscina de juegos : 27 ~ 29 ℃

  • Jacuzzi: no más de 40 ° C

Calefacción solar SFBP para piscina y spa-p2.1


2.2 El efecto de la temperatura de la piscina en el cuerpo humano

  • La temperatura es demasiado alta, el movimiento es fácil de fatigar.

  • La temperatura es demasiado baja, fácil de calambres.

  • Ejercicio de calentamiento completo antes de nadar en invierno.


2.3 Tamaño de la piscina

  • Piscina de los Juegos Olímpicos: 50 * 21 m, la profundidad del agua es superior a 2 m.

  • Piscina del Campeonato Mundial: 50 * 25m, la profundidad del agua es mayor a 2m.

  • Piscina estándar de la villa: 25 * 11m, la profundidad del agua es mayor a 1.6m.

  • Piscina del hogar u hotel: según el tamaño real.


2.4 Otros

  • La dureza del agua debe ser moderada.

  • El ph del agua de la piscina varía de 6.5 a 8.5.

  • Ciclo de filtración regular para mantener limpia la piscina.

  • Desinfección regular y mantener limpio.


3. Principios de diseño

En proyectos de calefacción central de energía solar, los siguientes factores deben ser considerados completamente:
  • Tamaño de la piscina y profundidad del agua.

  • Temperatura inicial del agua de la piscina.

  • Temporada de uso de la piscina y período de uso.

  • Usuarios de la piscina y requisitos especiales.

  • Piscina interior o exterior.

  • ¿Alguna medida de aislamiento de la cubierta?

  • La cantidad de sol en la ciudad donde se encuentra el proyecto.

  • Lugar de instalación del colector solar

  • ¿Necesita agua caliente adicional para ducharse después de nadar?

  • Utilización, conexión y control inteligente de equipos originales de calefacción y filtración.

  • Diseño de un sistema de energía alternativa.


Calefacción solar SFBP para piscina y spa-p3


4. Solución de diseño de proyectos de calefacción solar para piscinas y spa

  • Existen muchos factores de diseño para el proyecto de piscina climatizada con energía solar, además, la distribución estacional de la luz solar es desigual (buen sol de verano y alta temperatura del agua, débil sol de invierno y baja temperatura del agua). Esto requiere no solo cálculos precisos basados ​​en el condiciones específicas del proyecto, pero también experiencia real. Determine exhaustivamente la configuración del sistema de calefacción solar, especialmente el área del colector solar.

  • El área de diseño del colector solar es demasiado grande, lo que resulta en un alto costo de inversión y una baja utilización efectiva de la energía solar.

  • El área de diseño del colector solar es demasiado pequeña, lo que hará que el consumo de energía de respaldo sea grande, por lo que el efecto de ahorro de energía no es obvio.

  • El principio de diseño general es cumplir con el 65-80% del uso, complementado con energía de respaldo cuando el calor es insuficiente.


4.1 Caso de diseño de piscina doméstica con calefacción solar

4.1.1 Requisitos de diseño

  • La ubicación del proyecto: Darley, Victoria 3340, Australia.

  • Tiempo de uso: de octubre a abril del año siguiente.

  • Capacidad de la piscina: 5 * 8 * 1.3m, 52 000 litros.

  • Los colectores solares solo calientan la piscina.


Calefacción solar SFBP para piscina y spa-p4.2.1 (2)


4.1.2 Diagrama de operación de diseño del sistema

Calefacción solar SFBP para piscina y spa-p4.2.2

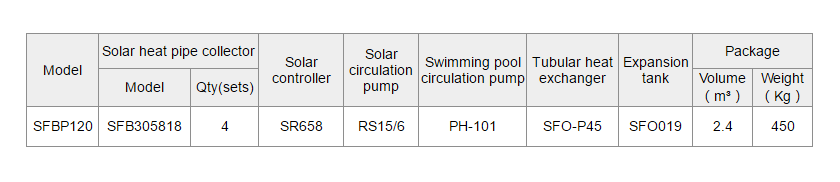

4.1.3 Lista de configuración de especificaciones comunes

Calefacción solar SFBP para piscina y spa-p4.2.3

4.2 Piscina de villa con calefacción solar y caja de diseño de agua caliente sanitaria

4.2.1 Requisitos de diseño

  • La ubicación del proyecto: Dubai, Emiratos Árabes Unidos.

  • Tiempo de uso: Usado durante todo el año.

  • Capacidad de la piscina: 5 * 12 * 1.6m, 96 000 litros

  • Calefacción solar de la piscina y suministro de agua caliente sanitaria.

  • Número de residentes: 9


Calefacción solar SFBP para piscina y spa-p4.3.1

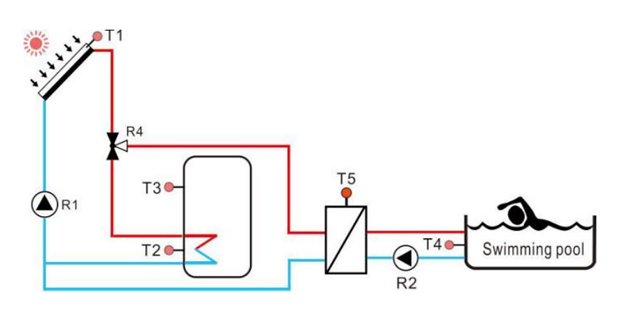

4.2.2 Diagrama de operación del diseño del sistema

Calefacción solar SFBP para piscina y spa-p4.3.2

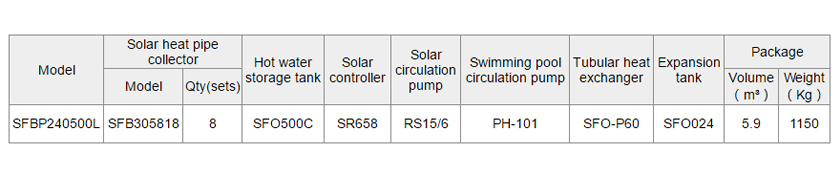

4.2.3 Lista de configuración de especificaciones comunes

Calefacción solar SFBP para piscina y spa-p4.3.3


4.3 Caso de diseño de piscina pública de calefacción solar (gimnasio de natación)

4.3.1 Requisitos de diseño

  • La ubicación del proyecto: España, Barcelona.

  • Tiempo de uso: de abril a octubre

  • Capacidad de la piscina: 25 * 21 * (1.3-2.1) m , 840 000 litros

  • Los colectores solares solo calientan la piscina


Calefacción solar SFBP para piscina y spa-p4.4.1

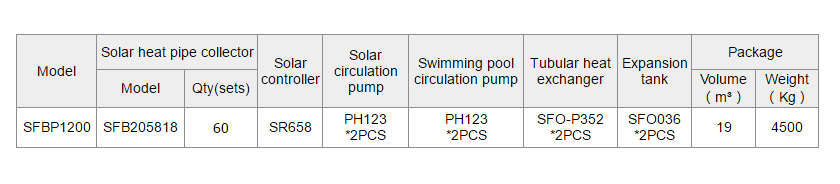

4.3.2 Lista de configuración de especificaciones comunes

Calefacción solar SFBP para piscina y spa-p4.2.2

4.4 Accesorios opcionales

连接 器

Conexión de montaje de férula de colector solar

Tubería de conexión.

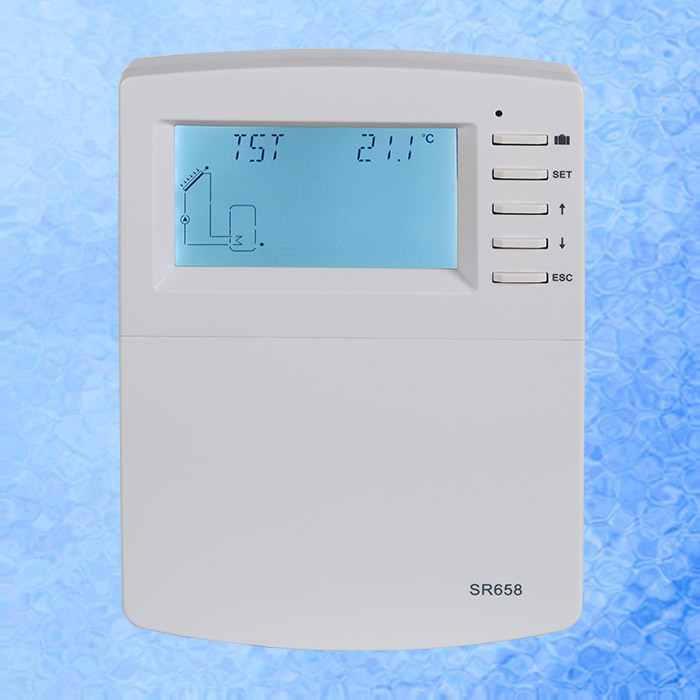

SR658-1

Controlador solar

Funcionamiento inteligente del sistema de control.

Piscina y spa Intercambiador de calor-2

Intercambiador de calor tubular

De intercambio de calor.

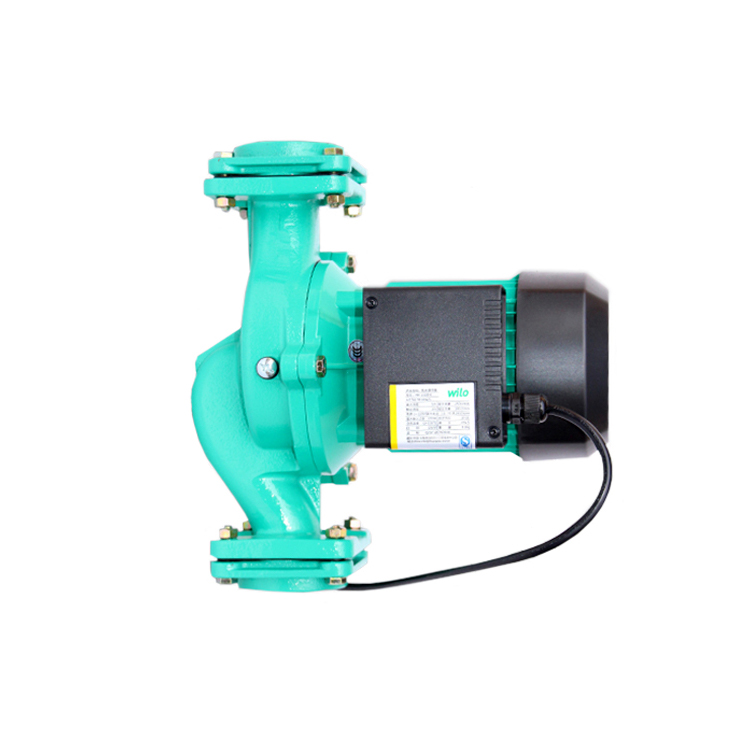

Sistema de calefacción solar de circulación de agua caliente bomba-1

Bomba de circulación

Colector solar que calienta el depósito de agua.


5. Instalación

  • Los colectores solares se pueden instalar en el suelo, en los techos planos o en los techos inclinados donde haya luz solar eficiente. Los soportes deben conectarse de forma fija con la base de montaje.

  • Tanque de agua (Si alguno) se coloca en el suelo o en el techo.

  • La bomba de circulación está fijada en el suelo o en la pared y debe protegerse de la lluvia y el agua.

  • La tubería de metal se usa como tubería de circulación, como una tubería de cobre rojo o una tubería de fuelle de acero inoxidable. Se evita la tubería PPR.

  • El colector solar se instala en una matriz simétrica para evitar un flujo desigual de la tubería y cortocircuitos.

Consulte aquí los métodos y pasos de instalación:
