SFBP التدفئة الشمسية لحمام السباحة والسبا

يستخدم نظام SFBP في حمامات السباحة والمنتجعات الصحية التي تعمل بالطاقة الشمسية.
  • SFBP
  • 10 م³ ~ 600 م³
  • أنبوب حراري ، SUS316L
  • السباحة الحرارية بالطاقة الشمسية
  • تسخين مبادل حراري
  • 3 سنوات
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • تحتاج الفنادق والشقق ومراكز اللياقة البدنية والمنتجعات الصحية والمصانع والمدارس والمستشفيات والأماكن العامة الأخرى إلى استخدام الكثير من الماء الساخن كل يوم ، وتمثل نفقات الطاقة جزءًا كبيرًا من التكلفة.

  • يمكن للاستثمار مرة واحدة في التسخين الشمسي استرداد تكاليف الاستثمار في 2 إلى 4 سنوات. يمكن استخدام نظام التسخين الشمسي لمدة 15-20 عامًا ، لذلك من الواضح أن نرى الدخل الثابت في الدفعة

  • من حمامات السباحة المنزلية الصغيرة إلى حمامات السباحة للملاعب الكبيرة ، يمكن تسخينها جميعًا بالطاقة الشمسية.


1.2 الهيكل

يتكون نظام SFBP بشكل رئيسي منتجميع الطاقة الشمسية,مبادل حراري,تحكم بالطاقة الشمسية,مضخات تداول,خزانات التوسع، تركيبات الصمامات والأنابيب.


2. أساس التصميم

2.1 متطلبات درجة حرارة حمام السباحة

  • مسبح عام: 26 ~ 28 ℃

  • بركة السباحة: 25 ~ 27 ℃

  • مسبح التدريب: 26 ~ 28 ℃

  • مسبح الفندق: 26 ~ 28 ℃

  • تجمع الموجة pool تجمع التداول: 28 ~ 29 ℃

  • مسبح الأطفال 、 لعب الأطفال : 27 ~ 29 ℃

  • جاكوزي: لا يزيد عن 40 درجة مئوية

sfbp التسخين الشمسي للسباحة والسبا p2.1


2.2 تأثير درجة حرارة حمام السباحة على جسم الإنسان

  • درجة الحرارة مرتفعة للغاية ، الحركة سهلة للتعب.

  • درجة الحرارة منخفضة للغاية ، وسهل التشنج.

  • ممارسة الاحماء الكامل قبل السباحة في فصل الشتاء.


2.3 حجم حمام السباحة

  • حمام سباحة الألعاب الأولمبية: 50 * 21 م ، عمق المياه أكبر من 2 م.

  • مسبح بطولات العالم: 50 * 25 م ، عمق المياه أكبر من 2 م.

  • مسبح الفيلا القياسي: 25 * 11 م ، عمق المياه أكبر من 1.6 م.

  • حمام سباحة منزلي أو فندقي: حسب الحجم الفعلي.


2.4 آخرون

  • يجب أن تكون صلابة الماء معتدلة.

  • ويتراوح الرقم الهيدروجيني لمياه البركة من 6.5 إلى 8.5.

  • ترشيح دورة منتظمة للحفاظ على نظافة المسبح.

  • التطهير المنتظم والحفاظ على النظافة.


3. مبادئ التصميم

في مشاريع التدفئة المركزية للطاقة الشمسية ، يجب مراعاة العوامل التالية بشكل كامل:
  • حجم المسبح وعمق المياه.

  • درجة الحرارة الأولية لمياه البركة.

  • موسم استخدام حمامات السباحة وفترة الاستخدام.

  • تجمع المستخدمين والمتطلبات الخاصة.

  • حمام سباحة داخلي أو خارجي.

  • أي تدابير عزل الغطاء؟

  • كمية أشعة الشمس في المدينة التي يقع فيها المشروع.

  • مكان تركيب المجمع الشمسي

  • هل تحتاج إلى ماء ساخن إضافي للاستحمام بعد السباحة؟

  • الاستخدام والتوصيل والتحكم الذكي في معدات التسخين والترشيح الأصلية.

  • تصميم نظام طاقة بديل.

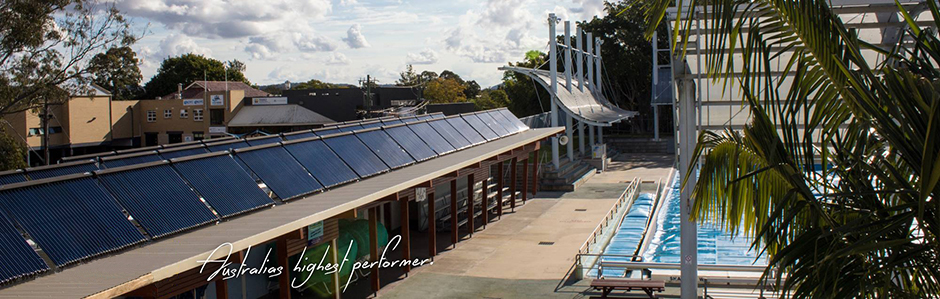

SFBP التدفئة الشمسية لحمام السباحة والسبا- P3


4. التدفئة الشمسية لحلول تصميم حمامات السباحة والسبا

  • هناك العديد من عوامل التصميم لمشروع حمامات السباحة التي تعمل بالطاقة الشمسية ، بالإضافة إلى أن التوزيع الموسمي لأشعة الشمس غير متساوٍ (أشعة الشمس الجيدة في الصيف وارتفاع درجة حرارة المياه ، والشمس الضعيفة في الشتاء وانخفاض درجة حرارة المياه) ، وهذا لا يتطلب فقط حسابات دقيقة بناءً على الشروط الخاصة للمشروع ، ولكن أيضًا التجربة الفعلية. حدد بشكل شامل تكوين نظام التدفئة الشمسية ، وخاصة منطقة المجمع الشمسي.

  • منطقة تصميم المجمع الشمسي كبيرة جدًا ، مما يؤدي إلى ارتفاع تكلفة الاستثمار وانخفاض الاستخدام الفعال للطاقة الشمسية.

  • منطقة تصميم المجمع الشمسي صغيرة جدًا ، مما سيجعل استهلاك الطاقة الاحتياطية كبيرًا ، بحيث لا يكون تأثير توفير الطاقة واضحًا.

  • مبدأ التصميم العام هو تلبية 65-80٪ من الاستخدام ، مدعومًا بالطاقة الاحتياطية عندما تكون الحرارة غير كافية.


4.1 حالة التدفئة الشمسية تجمع المنزل تصميم

4.1.1 متطلبات التصميم

  • موقع المشروع: دارلي ، فيكتوريا 3340 ، أستراليا.

  • وقت الاستخدام: من أكتوبر إلى أبريل من العام التالي.

  • سعة البركة: 5 * 8 * 1.3 م , 52000 لتر.

  • جامعات الطاقة الشمسية تسخين البركة فقط.


SFBP التدفئة الشمسية لحمام السباحة والسبا- p4.2.1 (2)

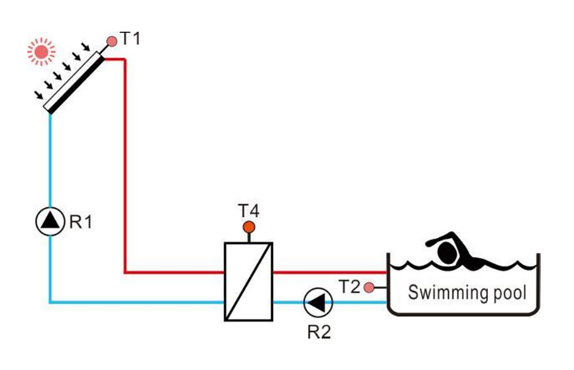

4.1.2 رسم تخطيطي لعملية تصميم النظام

SFBP التسخين الشمسي لحمام السباحة والسبا - صفحة 4.2.2

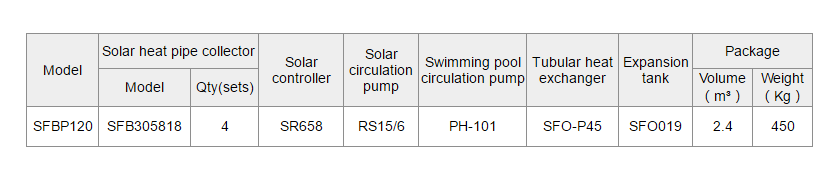

4.1.3 قائمة تكوين المواصفات العامة

SFBP التسخين الشمسي لحمام السباحة والسبا - صفحة 4.2.3

4.2 تجمع فيلا التدفئة الشمسية وحالة تصميم المياه الساخنة المحلية

4.2.1 متطلبات التصميم

  • موقع المشروع: دبي ، الإمارات العربية المتحدة.

  • وقت الاستخدام: يستخدم طوال العام

  • سعة البركة: 5 * 12 * 1.6 م , 96000 لتر

  • تسخين المسبح بالطاقة الشمسية وتوفير الماء الساخن المنزلي

  • عدد السكان: 9


SFBP التسخين الشمسي للسباحة والسبا- p4.3.1

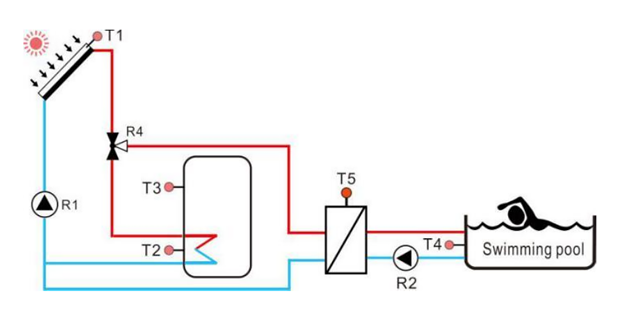

4.2.2 رسم تخطيطي لعملية تصميم النظام

SFBP التدفئة الشمسية لحمام السباحة والسبا- p4.3.2

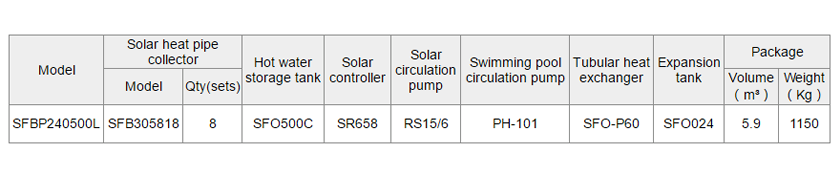

4.2.3 قائمة تكوين المواصفات العامة

SFBP التدفئة الشمسية لحمام السباحة والسبا - p.3.3


4.3 تدفئة حالة تصميم حمام السباحة العام (صالة رياضية)

4.3.1 متطلبات التصميم

  • موقع المشروع: إسبانيا ، برشلونة

  • وقت الاستخدام: من أبريل إلى أكتوبر

  • سعة حوض السباحة: 25 * 21 * (1.3-2.1) m , 840.000 لتر

  • جامعات الطاقة الشمسية تسخين البركة فقط

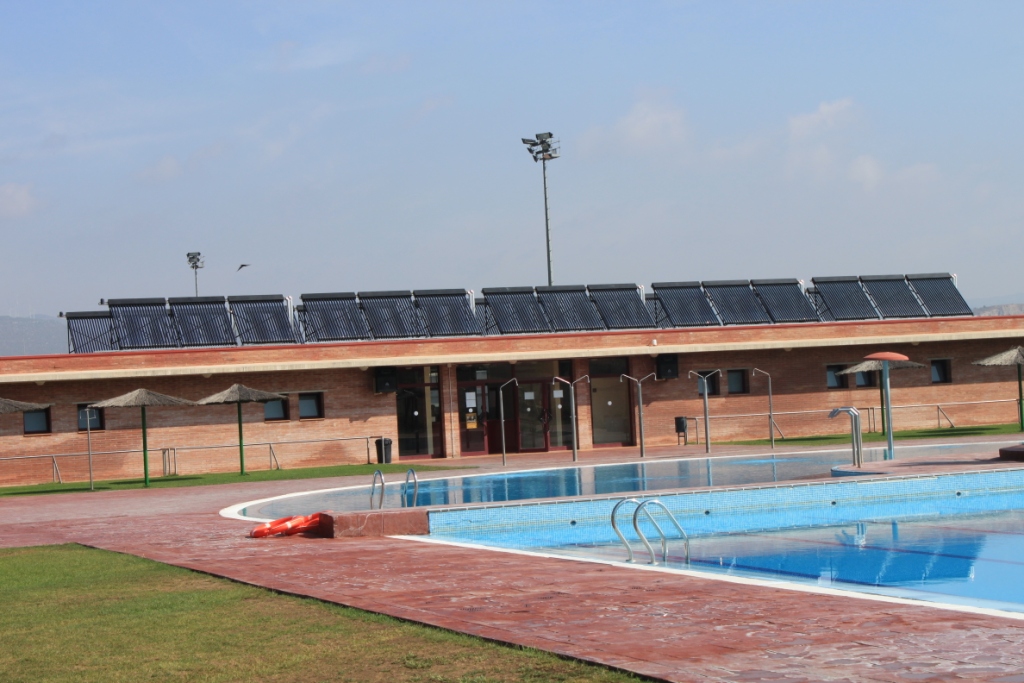

SFBP التسخين الشمسي للسباحة والسبا- p4.4.1

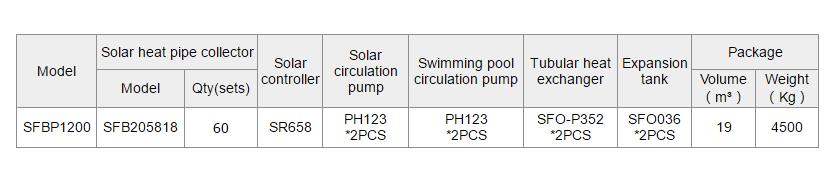

4.3.2 قائمة تكوين المواصفات العامة

SFBP التسخين الشمسي لحمام السباحة والسبا - صفحة 4.2.2

4.4 الملحقات الاختيارية

连接 器

اتصال تركيب الطويق جامع الشمسية

ربط خط الأنابيب.

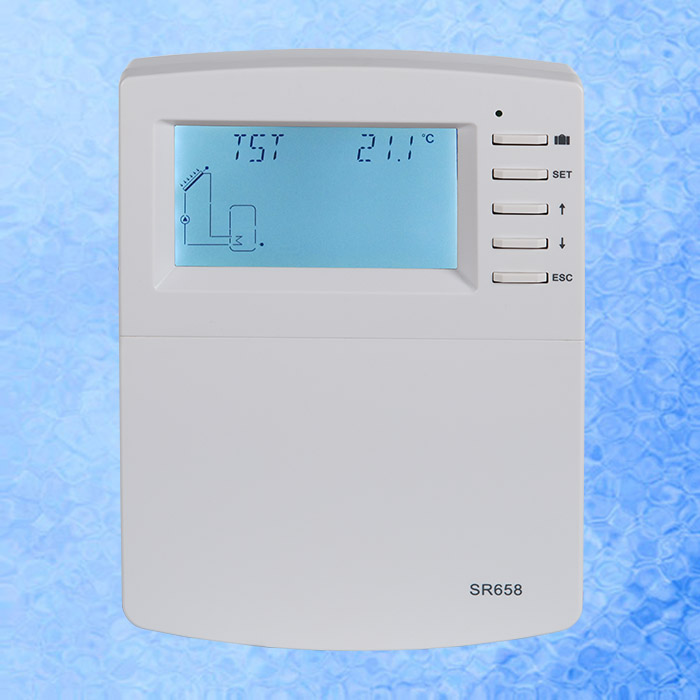

658-1 ريال

تحكم بالطاقة الشمسية

تشغيل نظام التحكم الذكي.

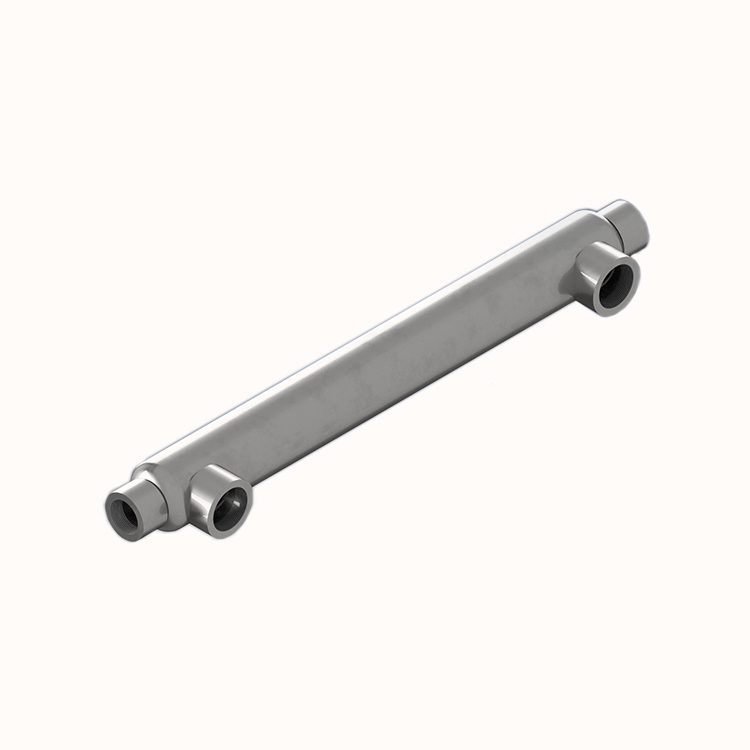

حمام سباحة ومنتجع صحي مبادل حراري -2

مبادل حراري أنبوبي

التبادل الحراري.


نظام تسخين الطاقة الشمسية مضخة تداول الماء الساخن -1

مضخة الدورة الدموية

تجميع خزان المياه بالطاقة الشمسية.


5. التثبيت

  • يمكن تركيب مجمعات الطاقة الشمسية على الأرض ، على الأسطح المستوية أو الأسطح المائلة حيث تتمتع بأشعة الشمس الفعالة.

  • خزان المياه (إذا وجد) يوضع على الأرض أو على السطح.

  • يتم تثبيت المضخة الدورانية على الأرض أو الجدار ويجب حمايتها من المطر والماء.

  • يتم استخدام الأنابيب المعدنية كأنابيب دوران مثل أنابيب النحاس الأحمر أو أنابيب منفاخ الفولاذ المقاوم للصدأ. يتم تجنب أنابيب PPR.

  • يتم تركيب جامع الطاقة الشمسية في مصفوفة متناظرة لتجنب تدفق غير متكافئ لخطوط الأنابيب وقصر الدائرة.

يرجى التحقق هنا من طرق التثبيت والخطوات:
