Chauffage solaire SFBP pour piscine et spa

1.1 Présentation

• Les hôtels, appartements, centres de fitness, spas, usines, écoles, hôpitaux et autres lieux publics doivent utiliser beaucoup d'eau chaude chaque jour et les dépenses énergétiques représentent une grande partie du coût.

• Un investissement ponctuel dans le chauffage solaire peut récupérer les coûts d'investissement en 2 à 4 ans. Le système de chauffage solaire peut être utilisé pendant 15 à 20 ans, il est donc évident de voir le revenu fixe dans le futur

• Des petites piscines résidentielles aux piscines pour grands stades, toutes peuvent être chauffées par l'énergie solaire.

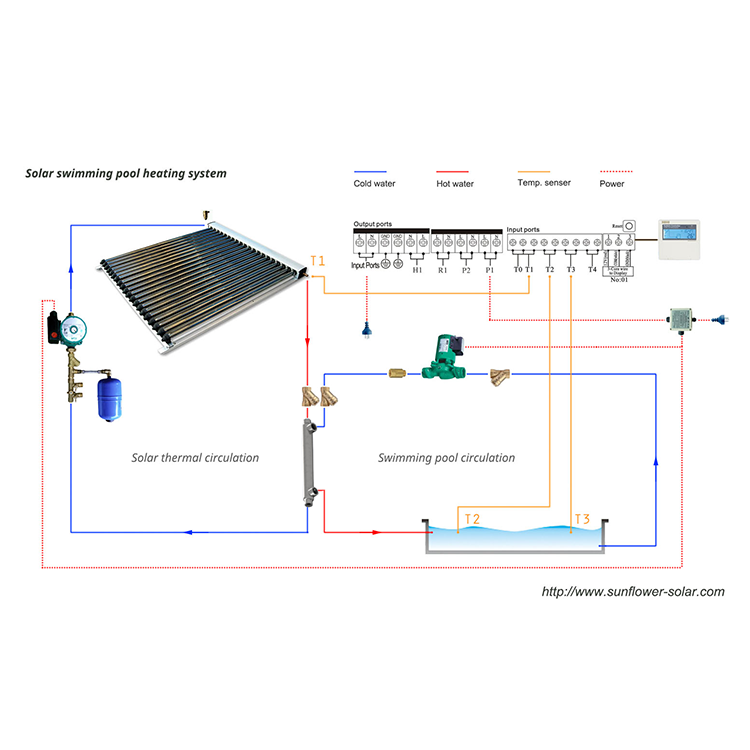

1.2 Structure

2.1 Exigences de température de la piscine

• Piscine publique: 26 ～ 28 ℃

• Piscine de compétition: 25 ～ 27 ℃

• Piscine d'entraînement: 26 ～ 28 ℃

• Piscine de l'hôtel: 26 ～ 28 ℃

• Piscine à vagues pool Piscine de circulation: 28 ～ 29 ℃

• Piscine pour enfants 、 Jouer au billard ： 27 ～ 29 ℃

• Jacuzzi: pas plus de 40 ° C

2.2 L'effet de la température de la piscine sur le corps humain

• La température est trop élevée, le mouvement est facile à fatiguer.

• La température est trop basse, facile à resserrer.

• Exercice d'échauffement complet avant la baignade hivernale.

2.3 Taille de la piscine

• Piscine des Jeux Olympiques: 50 * 21m, la profondeur de l'eau est supérieure à 2m.

• Piscine des Championnats du Monde: 50 * 25m, la profondeur de l'eau est supérieure à 2m.

• Piscine villa standard: 25 * 11m, la profondeur d'eau est supérieure à 1,6m.

• Piscine à la maison ou à l'hôtel: selon la taille réelle.

• La dureté de l'eau doit être modérée.

• Le pH de l'eau de la piscine varie de 6,5 à 8,5.

• Filtration à cycle régulier pour garder la piscine propre.

• Désinfection régulière et nettoyage.

• Taille de la piscine et profondeur de l'eau.

• Température initiale de l'eau de la piscine.

• Saison et période d'utilisation de la piscine.

• Utilisateurs de pool et exigences particulières.

• Piscine intérieure ou extérieure.

• Des mesures d'isolation de la couverture?

• La quantité de soleil dans la ville où le projet est situé.

• Emplacement d'installation du capteur solaire

• Besoin d'eau chaude supplémentaire pour la douche après la baignade?

• Utilisation, connexion et contrôle intelligent des équipements de chauffage et de filtration d'origine.

• Conception d'un système d'énergie alternative.

• Il existe de nombreux facteurs de conception pour le projet de piscine chauffée à l'énergie solaire, en outre, la répartition saisonnière de la lumière du soleil est inégale (bon ensoleillement d'été et température de l'eau élevée, faible soleil d'hiver et basse température de l'eau), ce qui nécessite non seulement des calculs précis basés sur la conditions spécifiques du projet, mais aussi expérience réelle. Déterminer de manière globale la configuration du système de chauffage solaire, en particulier la zone du capteur solaire.

• La zone de conception du capteur solaire est trop grande, ce qui entraîne un coût d'investissement élevé et une faible utilisation efficace de l'énergie solaire.

• La zone de conception du capteur solaire est trop petite, ce qui rendra la consommation d'énergie de secours importante, de sorte que l'effet d'économie d'énergie n'est pas évident.

• Le principe de conception global est de répondre à 65-80% de l'utilisation, complété par une énergie d'appoint lorsque la chaleur est insuffisante.

4.1 Cas de conception de piscine domestique de chauffage solaire

4.1.1 Exigences de conception

• Emplacement du projet: Darley, Victoria 3340, Australie.

• Durée d'utilisation: d'octobre à avril de l'année suivante.

• Capacité de la piscine: 5 * 8 * 1,3 m ， 52 000 litres.

• Les capteurs solaires chauffent uniquement la piscine.

4.1.2 Schéma de fonctionnement de la conception du système

4.2 Cas de conception de piscine de villa de chauffage solaire et d'eau chaude sanitaire

4.2.1 Exigences de conception

• Lieu du projet: Dubaï, Émirats arabes unis.

• Temps d'utilisation: utilisé tout au long de l'année

• Capacité de la piscine: 5 * 12 * 1,6 m ， 96 000 litres

• Chauffage solaire de la piscine et fourniture d'eau chaude sanitaire

• Nombre d'habitants: 9

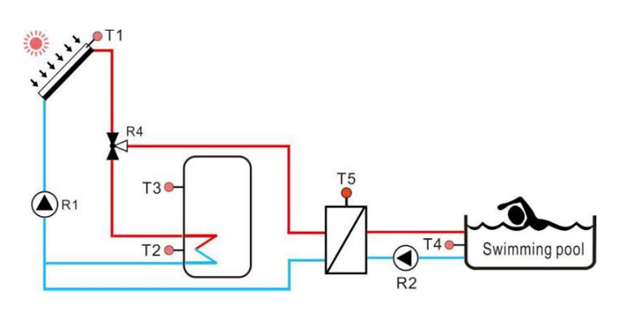

4.2.2 Schéma de fonctionnement de la conception du système

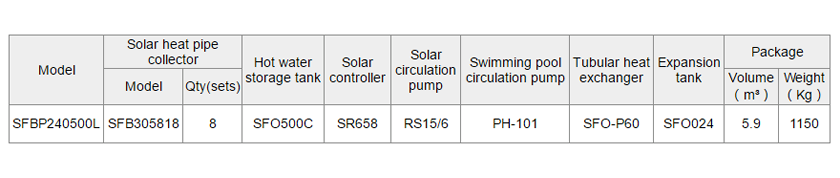

4.2.3 Liste de configuration des spécifications communes

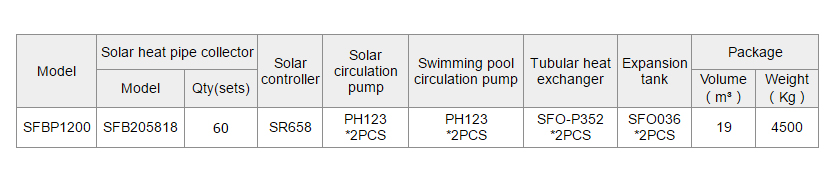

4.3 Cas de conception de piscine publique de chauffage solaire (gymnase de natation)

4.3.1 Exigences de conception

• Le lieu du projet: Espagne, Barcelone

• Temps d'utilisation: d'avril à octobre

• Capacité de la piscine: 25 * 21 * （1,3-2,1） m ， 840 000 litres

• Les capteurs solaires chauffent uniquement la piscine

4.4 Accessoires en option

Connexion du raccord de virole du capteur solaire Pipeline de raccordement.

Régulateur solaire Fonctionnement du système de contrôle intelligent.

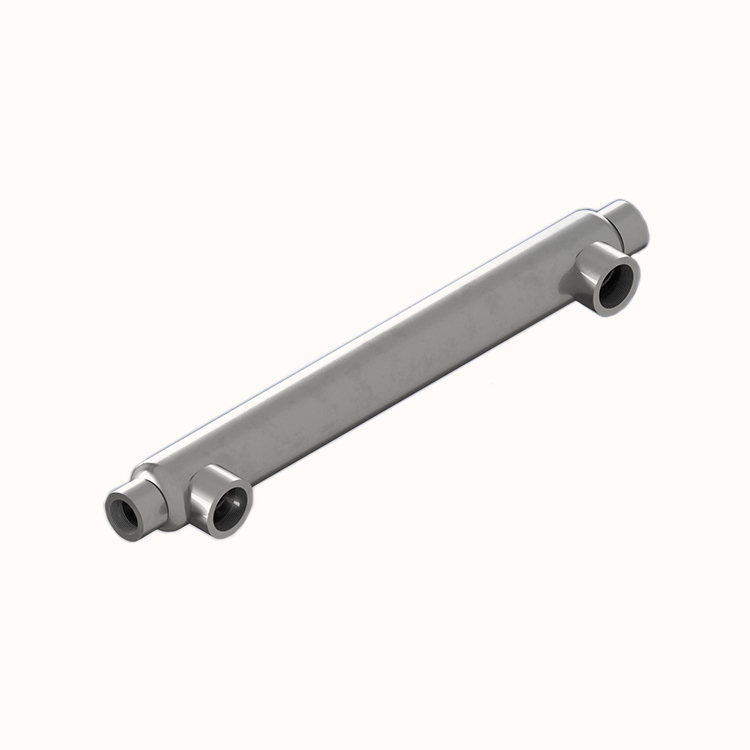

Échangeur de chaleur tubulaire Échange de chaleur.

Pompe de circulation Réservoir d'eau de chauffage à capteur solaire.

• Les capteurs solaires peuvent être installés au sol, sur des toits plats ou des toits inclinés où l'ensoleillement est efficace.Les supports doivent être connectés de manière fixe avec la base de montage.

• Réservoir d'eau （Le cas échéant） est placé sur le sol ou sur le toit.

• La pompe de circulation est fixée au sol ou au mur et doit être protégée de la pluie et de l'eau.

• Le tuyau en métal est utilisé comme tuyau de circulation tel que le tuyau en cuivre rouge ou le tuyau à soufflet en acier inoxydable. Le tuyau en PPR est évité.

• Le capteur solaire est installé dans une matrice symétrique pour éviter un débit de pipeline inégal et un court-circuit.

Veuillez vérifier ici les méthodes et étapes d'installation:
