Calefacción solar SFBF para sistemas de calefacción por suelo radiante

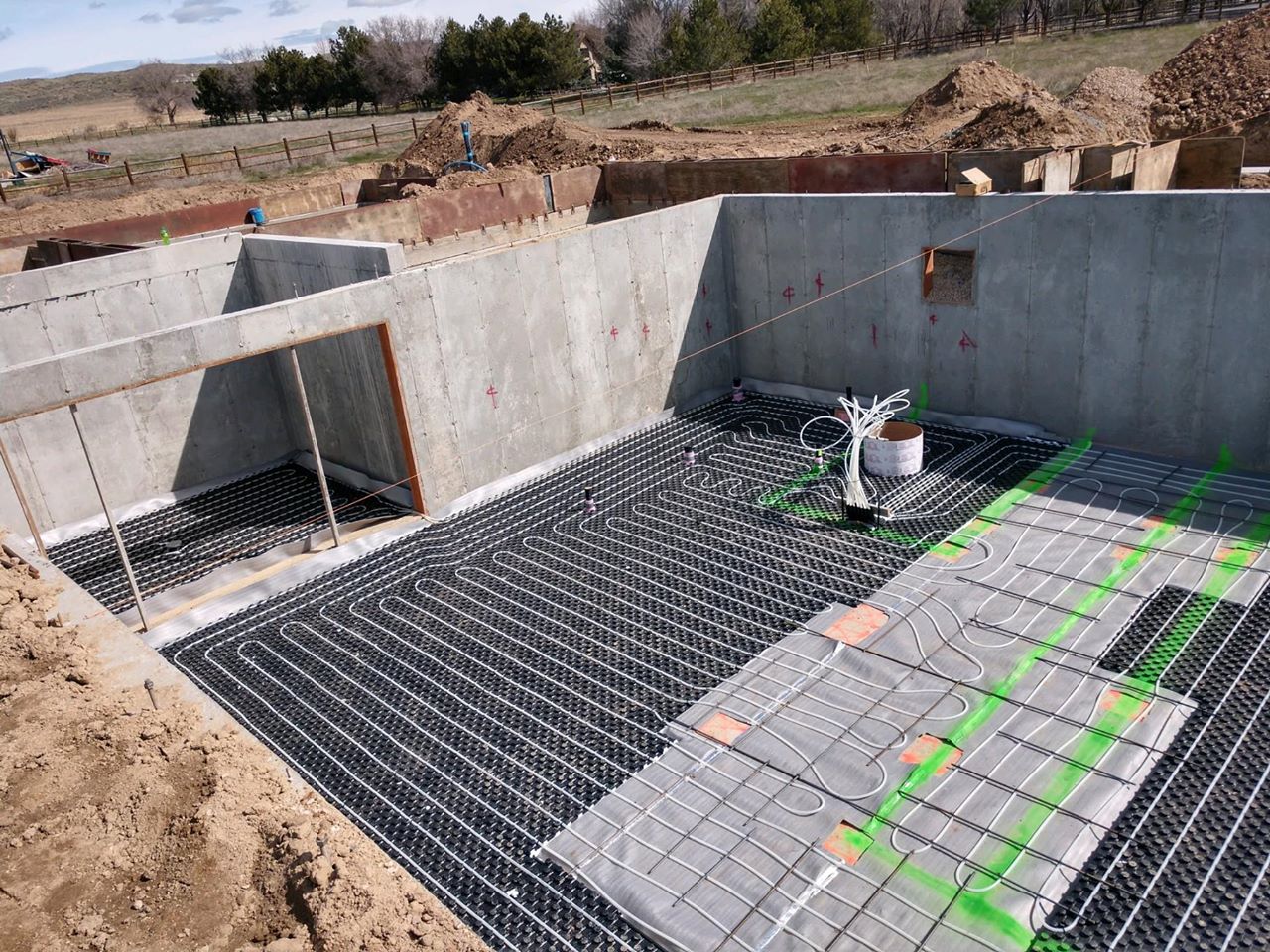

1.1 Descripción general

• SFBF es un sistema completo que utiliza energía solar para calentar el piso (sistemas de calefacción por suelo radiante con calefacción solar).

• Este sistema de calefacción radiante solar híbrido es un kit completo de calefacción solar que funciona con cualquier circuito de calefacción por suelo radiante o sistema de suelo radiante.

• El sistema de calefacción solar se puede combinar con cualquier fuente de energía como gas, bomba de calor y electricidad para formar un sistema de calefacción híbrido que funciona las 24 horas y reduce el costo de uso.

• El sistema de calefacción de piso calienta el piso haciendo circular agua caliente en una tubería cerrada colocada debajo del piso y suministra calor a la habitación a través de conducción de radiación y conducción de convección a través del suelo.

• Todo el suelo es un radiador, que se conduce de abajo hacia arriba por la ley del almacenamiento de calor propio del suelo y la radiación de calor, y calienta uniformemente la habitación.

• El uso de calefacción por suelo solar puede ahorrar un 25% -40% de energía.

• Agua caliente gratis durante todo el año.

1.2 Estructura y cómo funciona

• El sistema SFBF consta principalmente decolectores solares,tanques de almacenamiento de agua caliente (bobinas dobles),controladores solares,bombas de circulación,tanques de expansión, accesorios de válvulas y tuberías.

• El colector solar panels paneles solares） recoge la energía del sol y calienta el fluido especial de calentamiento solar.

• Este fluido caliente se canaliza a través de un intercambiador de calor interno que se encuentra en el fondo del tanque de almacenamiento solar.

• La energía térmica se transfiere al medio de almacenamiento de agua y el agua caliente sube a la parte superior del tanque.

• La parte superior del tanque contiene como segundo intercambiador de calor que se conecta a una segunda bomba en el circuito del piso radiante.

• Disipación media de calor unitario: q = 40W / m2.

• Temperatura del suelo para largas estancias: 24 ～ 26 ℃ / 75 ～ 79 ℉.

• Temperatura del suelo para estancias cortas: 28 ～ 30 ℃ / 82 ～ 86 ℉.

• Caliente la temperatura media en la línea de calentamiento circulante: 40-60 ℃ / 104 ～ 140 ℉.

• Caudal de agua caliente en la línea de calentamiento circulante: 0.25 ～ 0.5m / s (0.8 ～ 1.7ft / s).

• Presión de suministro de agua: 0.3 ～ 0.5Mpa / 40 ～ 70Psi.

• Diferencia de temperatura del agua de suministro y retorno: ＜ 10 ℃ / 50 ℉ m.

• Longitud del tubo de calor de cada ciclo: 60 ～ 80 米 / 200 ～ 270 pies, la longitud máxima no debe exceder los 100 metros / 330 pies.

• Espaciado del tubo de calentamiento circulante: 150 mm-300 mm / 6-12 pulgadas.

• Área de la casa que necesita calefacción.

• Tipo de material del piso.

• Materiales de construcción de paredes y propiedades de aislamiento.

• La cantidad de sol y las temperaturas invernales en la ciudad.

• Lugar de instalación del colector solar.

• Necesita o no agua caliente adicional para agua caliente sanitaria.

• Utilización, conexión y control inteligente de equipos de calefacción originales.

• Diseño de un sistema de energía alternativa.

• Existen muchos factores de diseño para el proyecto de calefacción solar para sistemas de calefacción por suelo radiante, además, la distribución estacional de la luz solar es desigual (buen sol de verano y alta temperatura del agua, débil sol de invierno y baja temperatura del agua). Esto requiere no solo cálculos precisos basado en las condiciones específicas del proyecto, pero también en la experiencia real. Determine exhaustivamente la configuración del sistema de calefacción solar, especialmente el área del colector solar y la capacidad de los tanques de agua.

• El área de diseño del colector solar es demasiado grande, lo que resulta en un alto costo de inversión y una baja utilización efectiva de la energía solar.

• El área de diseño del colector solar es demasiado pequeña, lo que hará que el consumo de energía de respaldo sea grande, por lo que el efecto de ahorro de energía no es obvio.

• El principio general del diseño es cumplir con el 55-75% del uso, complementado con energía de respaldo cuando el calor es insuficiente.

• La cantidad de calor requerida para la calefacción de piso se calcula de la siguiente manera:

T para la temperatura exterior calculada de la calefacción.

4.1 caso de diseño de calefacción solar para sistemas de calefacción por suelo radiante

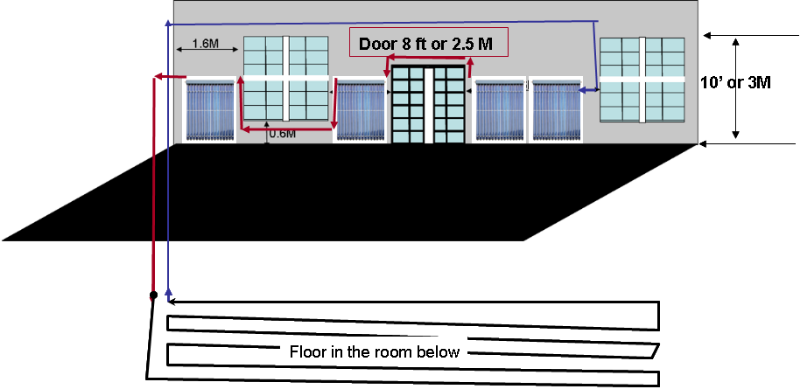

4.1.1 Requisitos de diseño

• La ciudad del proyecto: Baltimore, Maryland, EE. UU.

• El área de calefacción de piso: 17.7 * 8.5m （150㎡） / 58 * 28ft (1624ft²).

• Temperatura de diseño interior: 22 ℃ / 72 ℉.

• Energía alternativa: calentador de agua a gas (equipamiento original).

• Material de la pared: hormigón autoclavado aireado.

• Material del techo: metal, negro.

• Material del piso: Losa de hormigón aislado.

• Tipo de calor: piso radiante: 1000 pies x 3/4 \"(300 metros x 19.05 mm) de tubería PEX en losa de piso de concreto.

• Agua caliente sanitaria: 4 personas.

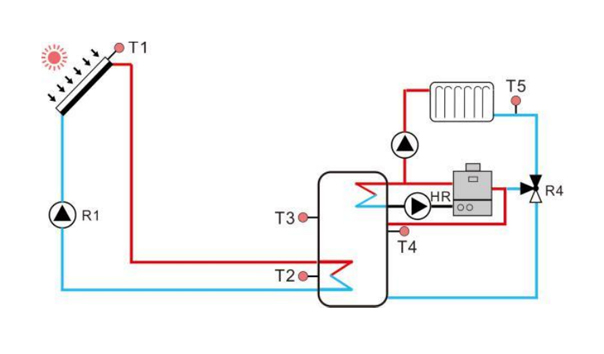

4.1.2 Diagrama de operación de diseño del sistema

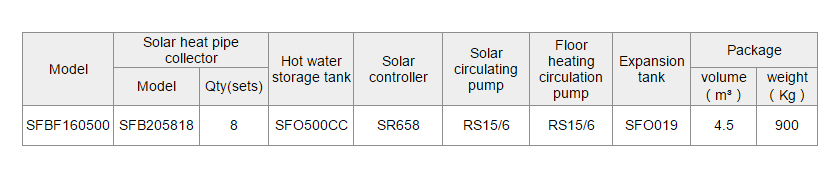

4.1.3 Lista de configuración de especificaciones comunes

4.2 Calefacción solar villa calefacción por suelo radiante, piscina y agua caliente sanitaria caso de diseño

4.2.1 Requisitos de diseño

• La ciudad del proyecto: HAUGE DALANE, NORUEGA.

• El área de calefacción de piso: 290㎡ / 3120ft².

• Temperatura de diseño interior: 20 ℃ / 68 ℉.

• Capacidad de la piscina: 10 000 litros.

• Agua caliente sanitaria: 5 personas.

• Energía alternativa (equipo original): bomba de calor de aire （CS-E18DKEW） + tanque de 300L （Oso EP 300).

• Calefacción por suelo radiante en invierno, calefacción de piscinas en primavera y verano, y agua caliente sanitaria durante todo el año.

• La ventaja de este diseño es que la utilización de energía solar es la más alta y se utiliza por completo durante todo el año sin preocuparse por el sobrecalentamiento en verano.

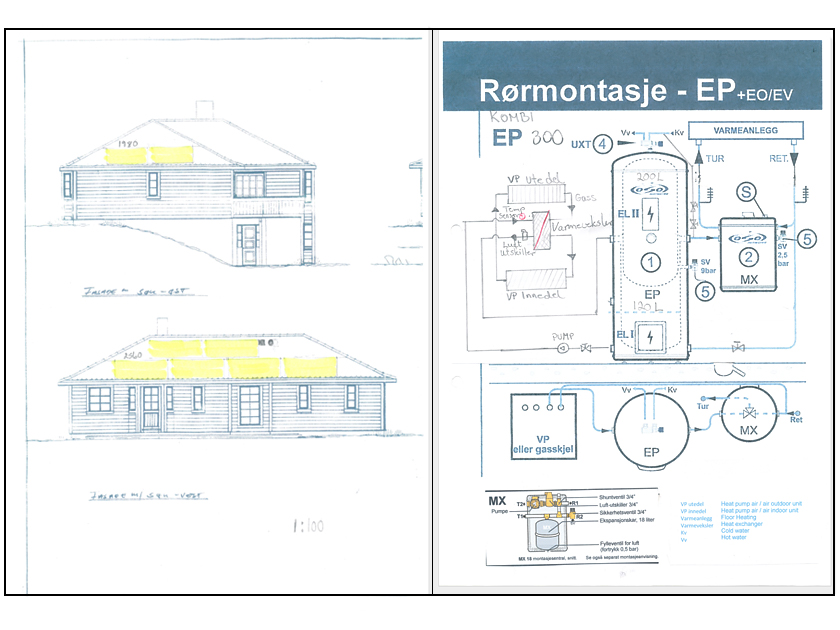

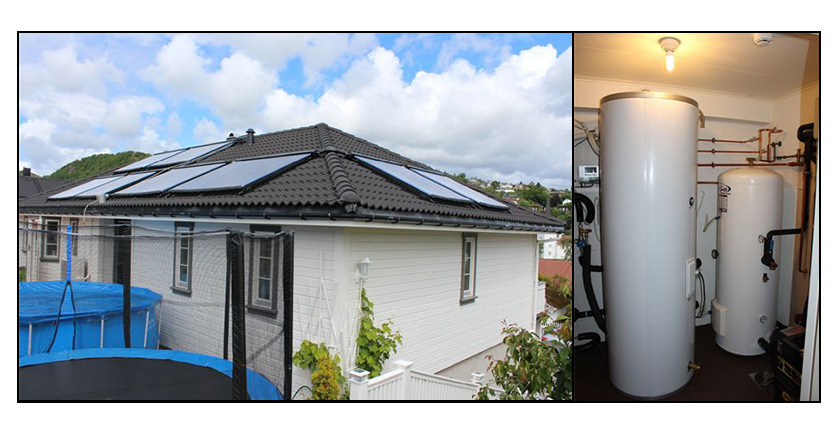

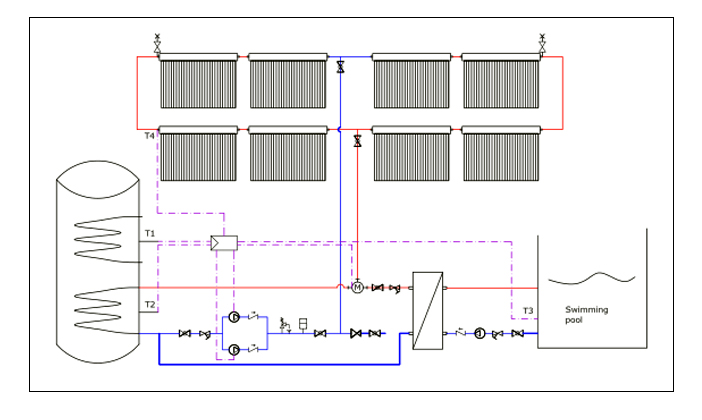

4.2.2 Diagrama de operación del diseño del sistema

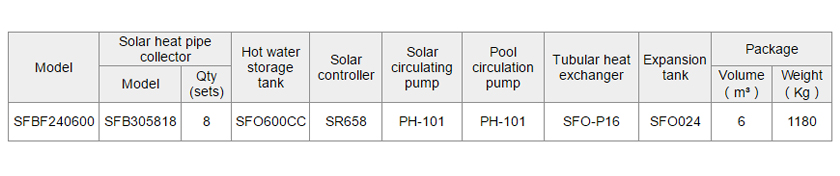

4.2.3 Lista de configuración de especificaciones comunes

4.3 Calefacción solar, calefacción por suelo radiante y diseño de agua caliente sanitaria.

4.3.1 Requisitos de diseño

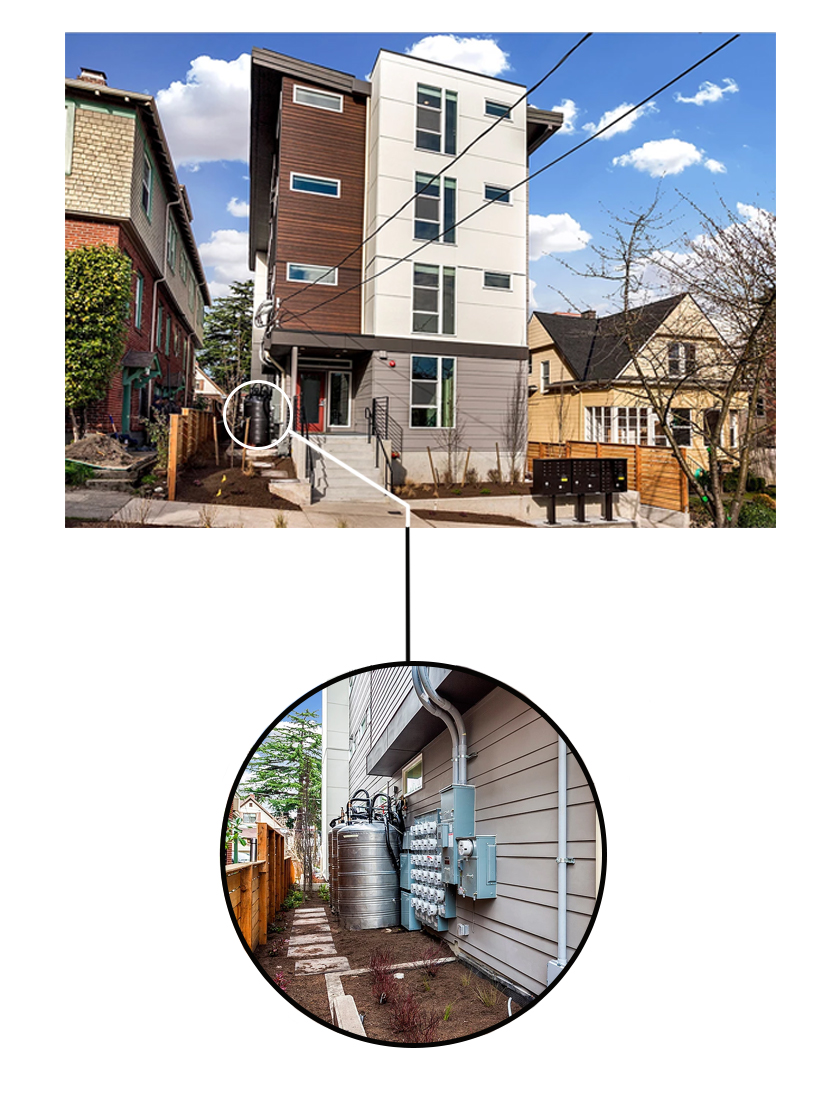

• La ciudad del proyecto: Tacoma, Estados Unidos

• El área de calefacción de piso: apartamento de 4 pisos, 160, / piso

• Calienta el suelo radiante en invierno y proporciona agua caliente sanitaria en otras estaciones.

• La energía de respaldo usa electricidad.

• La ventaja de este diseño es el uso de untanque de agua de doble bobina sin presiónpara reducir costos.

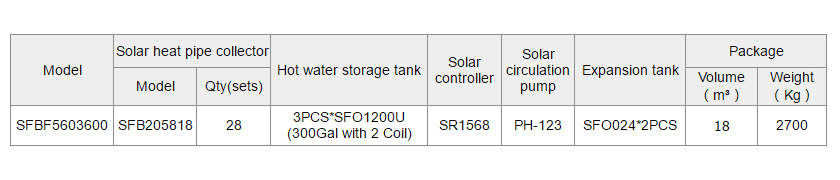

4.3.2 Lista de configuración de especificaciones comunes

4.4 Accesorios opcionales

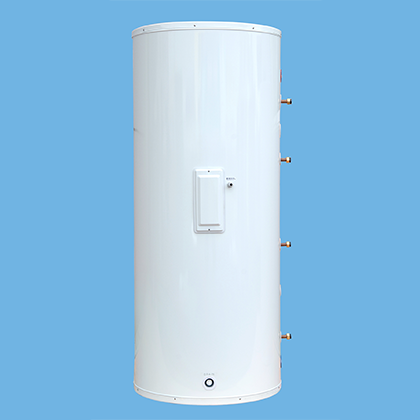

Tanque de almacenamiento de agua caliente Calor de almacenamiento.

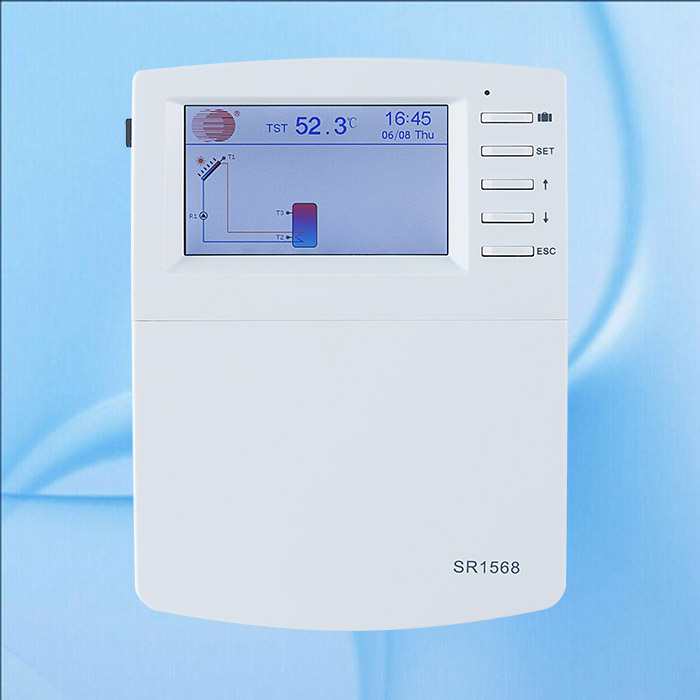

Controlador solar Funcionamiento inteligente del sistema de control.

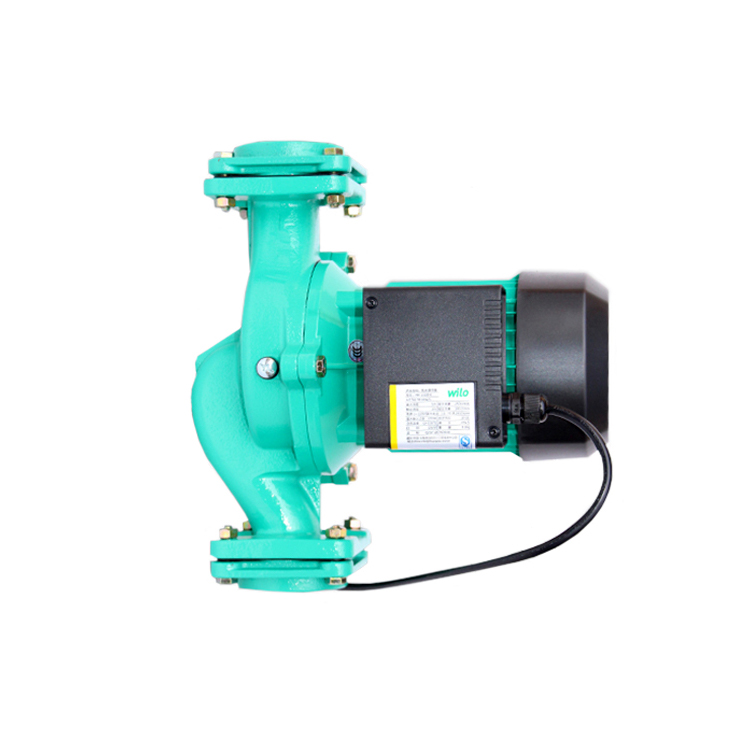

Bomba de circulación Colector solar que calienta el depósito de agua.

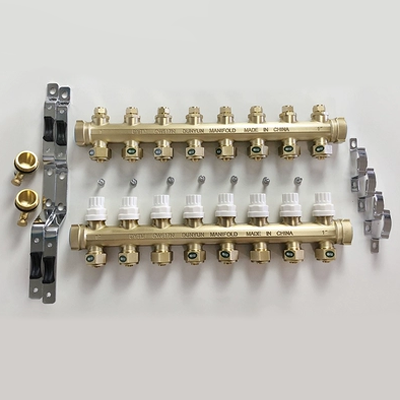

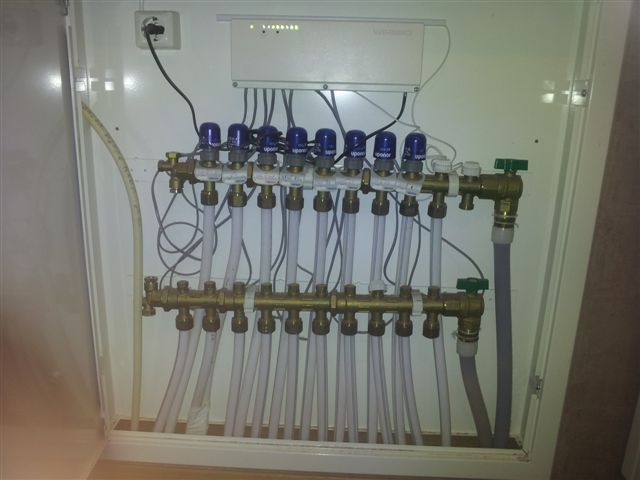

Separador de agua de suelo radiante Calefacción por suelo radiante shunt.

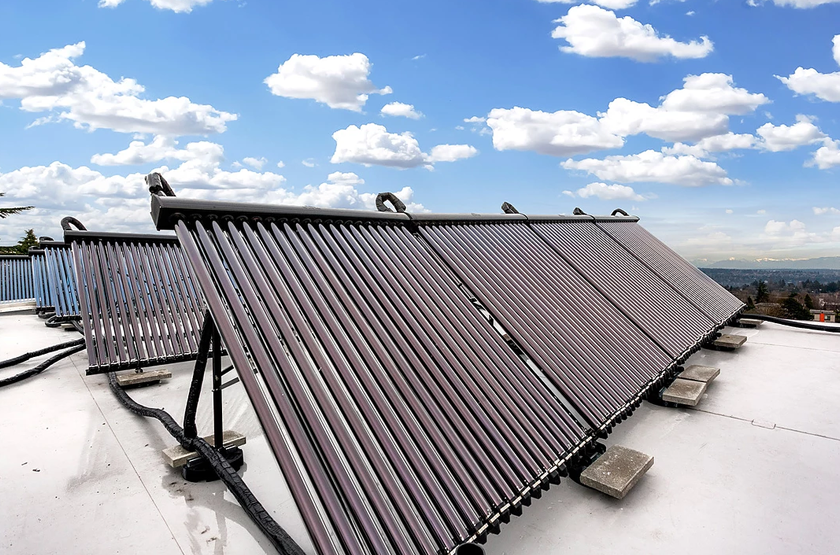

• Los colectores solares se pueden instalar en el suelo, en los techos planos o en los techos inclinados donde haya luz solar eficiente. Los soportes deben conectarse de forma fija con la base de montaje.

• Tanque de agua （Si alguno） se coloca en el suelo o en el techo.

• La bomba de circulación está fijada en el suelo o en la pared y debe protegerse de la lluvia y el agua.

• La tubería de circulación solar está conectada por una tubería de metal, como una tubería de cobre rojo o una tubería de fuelle de acero inoxidable. Se evita la tubería PPR.

• El colector solar se instala en una matriz simétrica para evitar un flujo desigual de la tubería y cortocircuitos.

• El intercambiador de calor （Si lo hay) debe instalarse cerca de la piscina.

Verifique aquí los métodos y procedimientos de instalación:
