Chauffage solaire SFBF pour les systèmes de chauffage par le sol par rayonnement

1.1 Présentation

• SFBF est un système complet qui utilise l'énergie solaire pour chauffer le plancher (systèmes de chauffage par le sol à chauffage solaire).

• Ce système de chauffage radiant solaire hybride est un kit de chauffage solaire complet qui fonctionne avec n'importe quelle boucle de chauffage au sol ou système de plancher radiant.

• Le système de chauffage solaire peut être combiné avec n'importe quelle source d'énergie comme le gaz, la pompe à chaleur et l'électricité pour former un système de chauffage hybride qui fonctionne 24 heures sur 24 et réduit le coût d'utilisation.

• Le système de chauffage par le sol chauffe le sol en faisant circuler de l'eau chaude dans un tuyau fermé posé sous le plancher et fournit de la chaleur à la pièce par conduction de rayonnement et conduction de convection à travers le sol.

• Le sol entier est un radiateur, qui est conduit de bas en haut par la loi du stockage de chaleur et du rayonnement thermique du sol, et chauffe uniformément la pièce.

• Le chauffage au sol solaire peut économiser de 25% à 40% d'énergie.

• Eau chaude gratuite toute l'année.

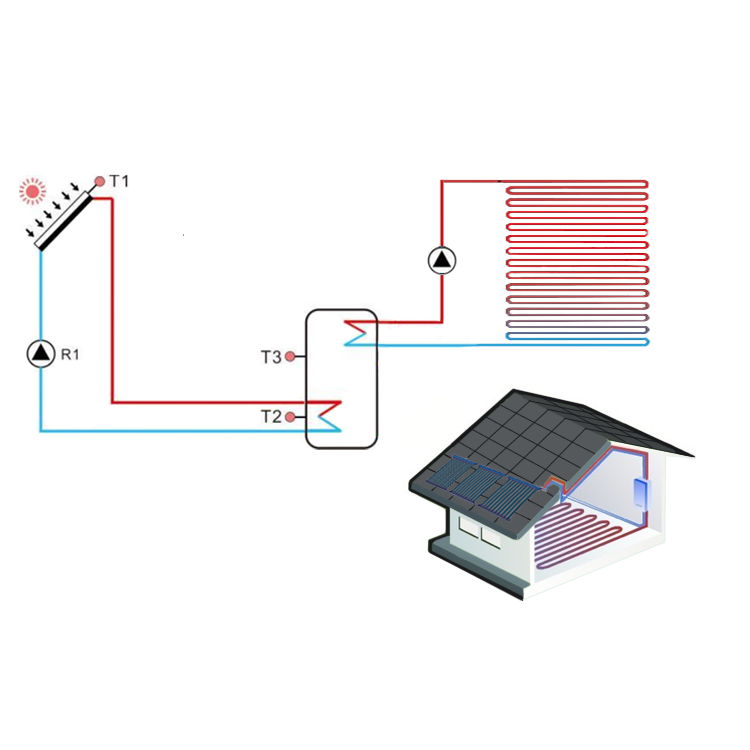

1.2 Structure et fonctionnement

• Le système SFBF consiste principalement encapteurs solaires,réservoirs de stockage d'eau chaude (double serpentin),contrôleurs solaires,pompes de circulation,réservoirs d'expansion, raccords de vannes et tuyauterie.

• Le capteur solaire （panneaux solaires） récupère l'énergie du soleil et chauffe le fluide caloporteur spécial.

• Ce fluide chaud est ensuite acheminé via un échangeur de chaleur interne situé au fond du ballon solaire.

• L'énergie thermique est ensuite transférée vers le milieu de stockage d'eau et l'eau chaude monte vers le haut du réservoir.

• Le haut du réservoir contient comme deuxième échangeur de chaleur qui se connecte à une deuxième pompe sur la boucle de plancher radiant.

• Dissipation thermique unitaire moyenne: q = 40W / m2.

• Température au sol pour les longs séjours: 24 ～ 26 ℃ / 75 ～ 79 ℉.

• Température au sol pour les courts séjours: 28 ～ 30 ℃ / 82 ～ 86 ℉.

• Température du fluide caloporteur dans la ligne de chauffage en circulation: 40-60 ℃ / 104 ～ 140 ℉.

• Débit d'eau chaude dans la ligne de chauffage en circulation: 0,25 ～ 0,5 m / s (0,8 ～ 1,7 pi / s).

• Pression d'alimentation en eau: 0,3 ～ 0,5 MPa / 40 ～ 70 Psi.

• Différence de température de l'eau d'alimentation et de retour: ＜ 10 ℃ / 50 ℉ m.

• Longueur de chaque caloduc de cycle: 60 ～ 80 米 / 200 ～ 270ft, la longueur maximale ne doit pas dépasser 100 mètres / 330ft.

• Espacement du tube chauffant en circulation: 150 mm-300 mm / 6-12 pouces.

• Zone de la maison qui a besoin de chauffage.

• Type de matériau du sol.

• Matériaux de construction et propriétés d'isolation.

• L'ensoleillement et les températures hivernales de la ville.

• Emplacement d'installation du capteur solaire.

• Besoin ou non d'eau chaude supplémentaire pour l'eau chaude sanitaire.

• Utilisation, connexion et contrôle intelligent des équipements de chauffage d'origine.

• Conception d'un système d'énergie alternative.

• Il existe de nombreux facteurs de conception pour le projet de chauffage solaire des systèmes de chauffage par le sol par rayonnement, en outre, la répartition saisonnière de la lumière du soleil est inégale (bon ensoleillement d'été et température élevée de l'eau, faible ensoleillement d'hiver et basse température de l'eau), ce qui nécessite non seulement des calculs précis. en fonction des conditions spécifiques du projet, mais aussi de l'expérience réelle. Déterminer de manière globale la configuration du système de chauffage solaire, en particulier la surface du capteur solaire et la capacité des réservoirs d'eau.

• La zone de conception du capteur solaire est trop grande, ce qui entraîne un coût d'investissement élevé et une faible utilisation efficace de l'énergie solaire.

• La zone de conception du capteur solaire est trop petite, ce qui rendra la consommation d'énergie de secours importante, de sorte que l'effet d'économie d'énergie n'est pas évident.

• Le principe global de conception est de répondre à 55-75% de l'utilisation, complété par une énergie d'appoint lorsque la chaleur est insuffisante.

• La quantité de chaleur requise pour le chauffage par le sol est calculée comme suit:

T pour la température extérieure calculée du chauffage.

4.1 Système de chauffage solaire pour les systèmes de chauffage par le sol par rayonnement

4.1.1 Exigences de conception

• Ville du projet: Baltimore, Maryland, États-Unis.

• La zone de chauffage par le sol: 17,7 * 8,5 m （150㎡） / 58 * 28ft (1624ft²).

• Température de conception intérieure: 22 ℃ / 72 ℉.

• Énergie alternative: Chauffe-eau à gaz (équipement d'origine).

• Matériau du mur: béton autoclavé aéré.

• Matériau du toit: métal, noir.

• Matériau du sol: dalle de béton isolée.

• Type de chaleur - Plancher radiant: 1000 pi x 3/4 \"(300 mètres x 19,05 mm) de tube PEX dans une dalle de plancher en béton.

• Eau chaude sanitaire: 4 personnes.

4.1.2 Schéma de fonctionnement de la conception du système

4.1.3 Liste de configuration des spécifications communes

4.2 Chauffage solaire de plancher de villa chauffée, piscine et boîtier de conception d'eau chaude sanitaire

4.2.1 Exigences de conception

• La ville du projet: HAUGE DALANE, NORVÈGE.

• La zone de chauffage au sol: 290㎡ / 3120ft².

• Température de conception intérieure: 20 ℃ / 68 ℉.

• Capacité de la piscine: 10 000 litres.

• Eau chaude sanitaire: 5 personnes.

• Énergie alternative (équipement d'origine): pompe à chaleur air （CS-E18DKEW） + réservoir 300L （Oso EP 300).

• Chauffage au sol en hiver, chauffage de piscine au printemps et en été et eau chaude sanitaire toute l'année.

• L'avantage de cette conception est que l'utilisation de l'énergie solaire est la plus élevée et qu'elle est pleinement utilisée tout au long de l'année sans se soucier de la surchauffe en été.

4.2.2 Schéma de fonctionnement de la conception du système

4.2.3 Liste de configuration des spécifications communes

4.3 Cas de chauffage par le sol et de l'eau chaude sanitaire

4.3.1 Exigences de conception

• La ville du projet: Tacoma, États-Unis

• La zone de chauffage par le sol: appartement de 4 étages, 160㎡ / étage

• Chauffez le chauffage au sol en hiver et fournissez de l'eau chaude sanitaire les autres saisons.

• L'énergie de secours utilise l'électricité.

• L'avantage de cette conception est l'utilisation d'unréservoir d'eau à double serpentin sans pressionpour réduire les coûts.

4.3.2 Liste de configuration des spécifications communes

4.4 Accessoires en option

Réservoir de stockage d'eau chaude Stockage de la chaleur.

Régulateur solaire Fonctionnement du système de contrôle intelligent.

Pompe de circulation Réservoir d'eau de chauffage à capteur solaire.

Séparateur d'eau de chauffage par le sol Chauffage au sol shunt de chauffage.

• Les capteurs solaires peuvent être installés au sol, sur des toits plats ou des toits inclinés où l'ensoleillement est efficace.Les supports doivent être connectés de manière fixe avec la base de montage.

• Réservoir d'eau （Le cas échéant） est placé sur le sol ou sur le toit.

• La pompe de circulation est fixée au sol ou au mur et doit être protégée de la pluie et de l'eau.

• Le tuyau de circulation solaire est relié par un tuyau métallique, tel qu'un tuyau en cuivre rouge ou un tuyau à soufflet en acier inoxydable. Le tuyau en PPR est évité.

• Le capteur solaire est installé dans une matrice symétrique pour éviter un débit de pipeline inégal et un court-circuit.

• Échangeur de chaleur (le cas échéant) doit être installé à proximité de la piscine.

Veuillez vérifier ici les méthodes et procédures d'installation:
