SFBF Солнечное отопление для систем теплого пола

1.1 Обзор

• SFBF - это комплексная система, которая использует солнечную энергию для обогрева пола (солнечное отопление Radiant Floor Heating systems)

• Эта гибридная солнечная система лучистого отопления является полным комплектом солнечного отопления, который работает с любой внутрипольной системой отопления или системой лучистого пола.

• Солнечная система отопления может быть объединена с любым источником энергии, таким как газ, тепловой насос и электричество, чтобы создать гибридную систему отопления, которая работает круглосуточно и снижает стоимость использования.

• Система подогрева пола нагревает пол, циркулируя горячую воду в закрытой трубе, проложенной под полом, и подает тепло в помещение посредством радиационной и конвекционной проводимости через землю.

• Вся земля представляет собой радиатор, который проводится снизу вверх по закону собственного накопления тепла и излучения тепла и равномерно нагревает помещение.

• Использование солнечного подогрева пола позволяет сэкономить 25% -40% энергии.

• Бесплатная горячая вода в течение всего года.

1.2 Структура и как это работает

• Система SFBF состоит в основном изсолнечные коллекторы,резервуары для горячей воды (двойные змеевики),солнечные контроллеры,циркуляционные насосы,расширительные баки, арматура и трубопроводная арматура.

• Солнечный коллектор (солнечные панели) собирает солнечную энергию и нагревает специальную солнечную нагревательную жидкость.

• Эта горячая жидкость затем подается по трубопроводу через внутренний теплообменник, расположенный в нижней части солнечного резервуара.

• Тепловая энергия затем передается в среду для хранения воды, и горячая вода поднимается к верхней части резервуара.

• Верхняя часть резервуара содержит в качестве второго теплообменника, который соединяется со вторым насосом на контуре излучающего пола.

• Средняя единица тепловыделения: q = 40 Вт / м2.

• Температура грунта для длительного проживания: 24 ～ 26 ℃ / 75 ～ 79 ℉.

• Температура грунта для краткосрочного пребывания: 28 ～ 30 ℃ / 82 ～ 86 ℉.

• Температура теплоносителя в циркуляционной линии нагрева: 40-60 104/104 ～ 140 ℉.

• Расход горячей воды в циркуляционной линии отопления: 0,25 ± 0,5 м / с (0,8 ± 1,7 фут / с).

• Давление подачи воды: 0,3 ～ 0,5 МПа / 40 ～ 70 фунтов на кв.

• Разница температур подачи и возврата воды: ＜ 10 ℃ / 50 ℉ м.

• Длина каждой тепловой трубы цикла: 60 ​​～ 80 米 / 200 ～ 270 футов, максимальная длина не должна превышать 100 метров / 330 футов.

• Расстояние между циркулирующей нагревательной трубкой: 150–300 мм / 6–12 дюймов.

• Площадь дома, которая нуждается в отоплении.

• Тип материала пола.

• Строительные стеновые материалы и изоляционные свойства.

• Количество солнечных и зимних температур в городе.

• Место установки солнечного коллектора.

• Нужна или нет дополнительная горячая вода для бытовой горячей воды.

• Использование, подключение и интеллектуальное управление оригинальным отопительным оборудованием.

• Проектирование альтернативной энергетической системы.

• Существует много конструктивных факторов для проекта солнечного отопления для систем лучистого теплого пола, кроме того, сезонное распределение солнечного света неравномерно (хорошее солнечное лето и высокая температура воды, слабое зимнее солнце и низкая температура воды). Это требует не только точных расчетов исходя из конкретных условий проекта, но также и фактического опыта. Всеобъемлющее определение конфигурации системы солнечного отопления, особенно площадь солнечного коллектора и емкость резервуаров для воды.

• Площадь конструкции солнечного коллектора слишком велика, что приводит к высоким инвестиционным затратам и низкому эффективному использованию солнечной энергии.

• Проектная площадь солнечного коллектора слишком мала, что приведет к большому потреблению резервной энергии, поэтому эффект энергосбережения не очевиден.

• Общий принцип проектирования должен соответствовать 55-75% использования, дополненного резервной энергией, когда тепла недостаточно.

• Количество тепла, необходимое для подогрева пола, рассчитывается следующим образом:

Т для наружной расчетной температуры нагрева.

4.1 солнечное отопление для теплых полов дизайн систем отопления

4.1.1 Требования к дизайну

• Город проекта: Балтимор, штат Мэриленд, США.

• Площадь напольного отопления: 17,7 * 8,5 м (150㎡) / 58 * 28 футов (1624 фута²).

• Температура дизайна интерьера: 22 ℃ / 72 ℉.

• Альтернативная энергия: газовый водонагреватель (оригинальное оборудование).

• Материал стены: газобетон.

• Материал крыши: металл, черный.

• Материал пола: Изолированная бетонная плита.

• Тип нагрева - Лучистый пол: 1000 футов х 3/4 дюйма (300 х 19,05 мм) из труб PEX в бетонной плите пола.

• Бытовая горячая вода: 4 человека.

4.1.2 Схема работы системы проектирования

4.1.3 Общий список конфигурации спецификаций

4.2 Солнечное отопление виллы, полы с подогревом, дизайн бассейна и горячей воды

4.2.1 Требования к дизайну

• Город проекта: Огромный Далан, Норвегия.

• Площадь напольного отопления: 290㎡ / 3120ft².

• Температура дизайна интерьера: 20 68/68 ℉.

• Объем бассейна: 10 000 литров.

• Бытовая горячая вода: 5 человек.

• Альтернативная энергия (оригинальное оборудование): воздушный тепловой насос (CS-E18DKEW) + бак на 300 л (Oso EP 300).

• Подогрев пола зимой, подогрев бассейна весной и летом, а также обеспечение горячей водой в течение всего года.

• Преимущество этой конструкции заключается в том, что использование солнечной энергии является самым высоким и полностью используется в течение года, не беспокоясь о перегреве летом.

4.2.2 Схема работы системы проектирования

4.2.3 Общий список конфигурации спецификаций

4.3 Солнечное отопление квартиры с подогревом пола и бытовой горячей водой

4.3.1 Требования к дизайну

• Город проекта: Такома, США

• Площадь пола с подогревом: 4 этажа квартиры, 160㎡ / Этаж

• Подогрев пола с подогревом зимой, а в другие сезоны - горячую воду.

• Резервная энергия использует электричество.

• Преимущество этой конструкции заключается в использованиирезервуар с двойной катушкой без давлениясократить расходы.

4.3.2 Общий список конфигурации спецификаций

4.4 Дополнительные аксессуары

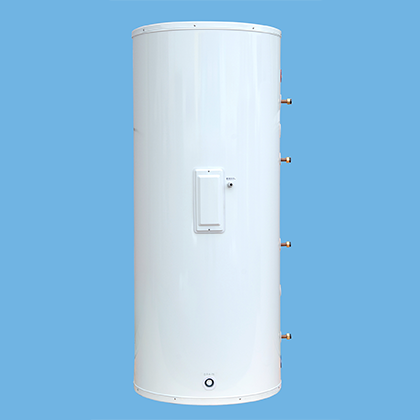

Резервуар для горячей воды Накопление тепла.

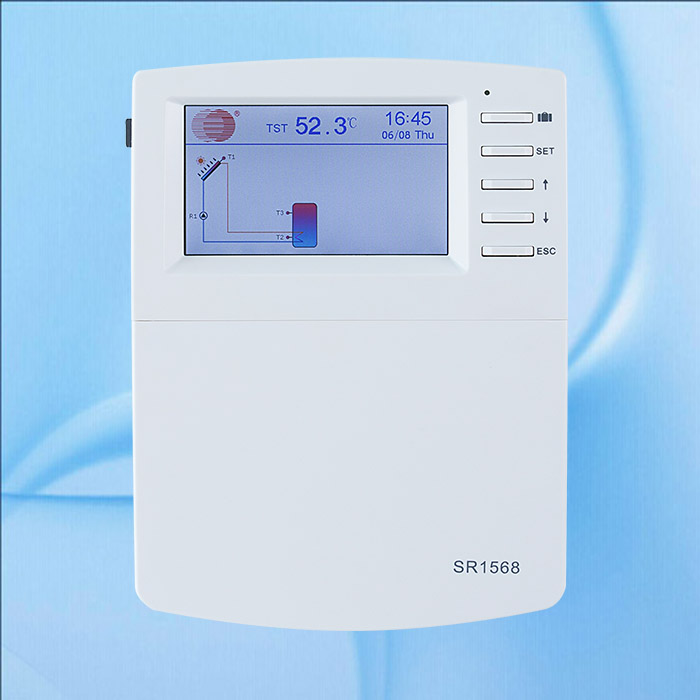

Солнечный контроллер Интеллектуальная система управления работой.

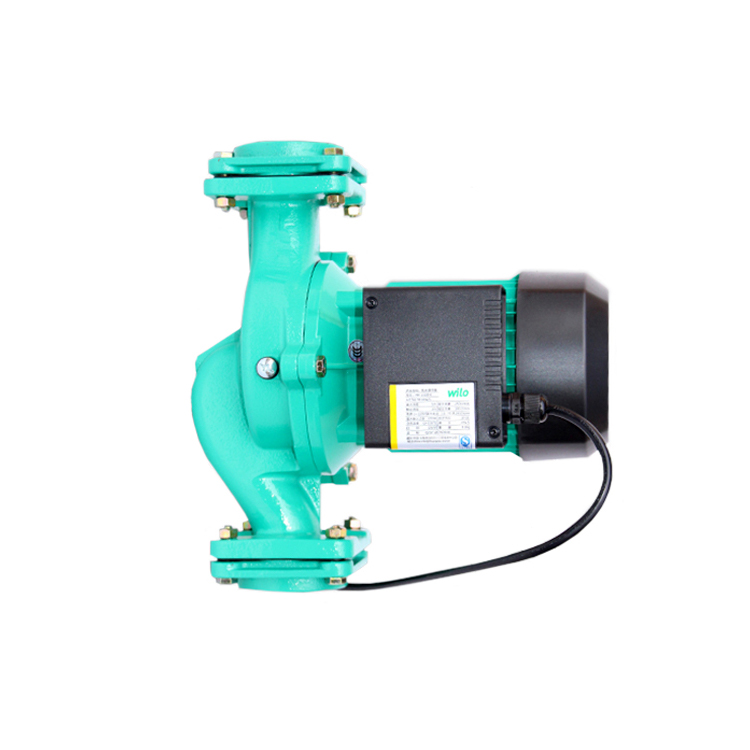

Циркуляционный насос Солнечный коллектор отопления, бак для воды.

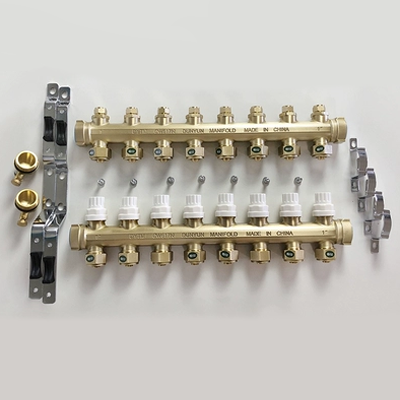

Пол с подогревом воды Подогрев пола, обогрев шунта.

• Солнечные коллекторы могут быть установлены на земле, на плоских крышах или наклонных крышах, где есть эффективный солнечный свет. Кронштейны должны быть прочно соединены с монтажным основанием.

• Резервуар для воды (если есть) находится на земле или на крыше.

• Циркуляционный насос закреплен на земле или на стене и должен быть защищен от дождя и воды.

• Труба солнечной циркуляции соединена металлической трубой, такой как красная медная труба или сильфон из нержавеющей стали. Труба PPR избегается.

• Солнечный коллектор установлен в симметричной матрице, чтобы избежать неравномерного потока в трубопроводе и короткого замыкания.

• Теплообменник (если есть) должен быть установлен рядом с бассейном.

Пожалуйста, проверьте здесь методы установки и процедуры:
