1. Produktbeschreibung
SR258 wird in einem aufgeteilten Solar-Durchlauferhitzer verwendet.
Intelligent gesteuert durch den neuesten Hochleistungs-Mikrocontroller von NXP.
Alle Geräte verwenden Industriestandards für den Betrieb in kalten, hohen Temperaturen und feuchten Umgebungen, während sie einen Uhrchip für eine präzise Zeitsteuerung verwenden.
Der Controller ist vom LCD-Typ, mit schönem Aussehen, stabiler und zuverlässiger Leistung, einfach zu installieren, als ideales Zubehörprodukt für Split-Solarwarmwasserbereiter.
Max. Anzahl der Sammler: 1
Max. Anzahl Lagertanks: 1
Max. Anzahl Temperaturfühler: 5
Max. Anzahl der Umwälzpumpe oder des Ventils: 3

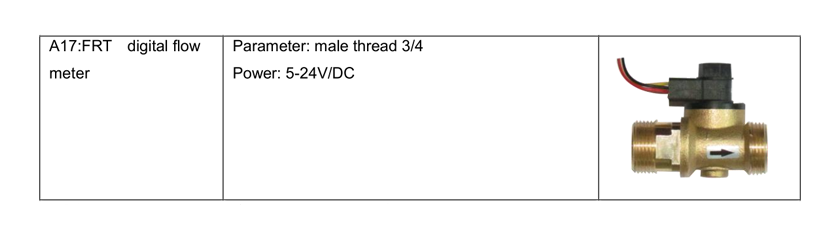

Max. Anzahl elektronischer Durchflussmesser: 1
Max. Anzahl elektromagnetischer Relais: 4
Max. Anzahl der elektrischen Zusatzheizung: 1

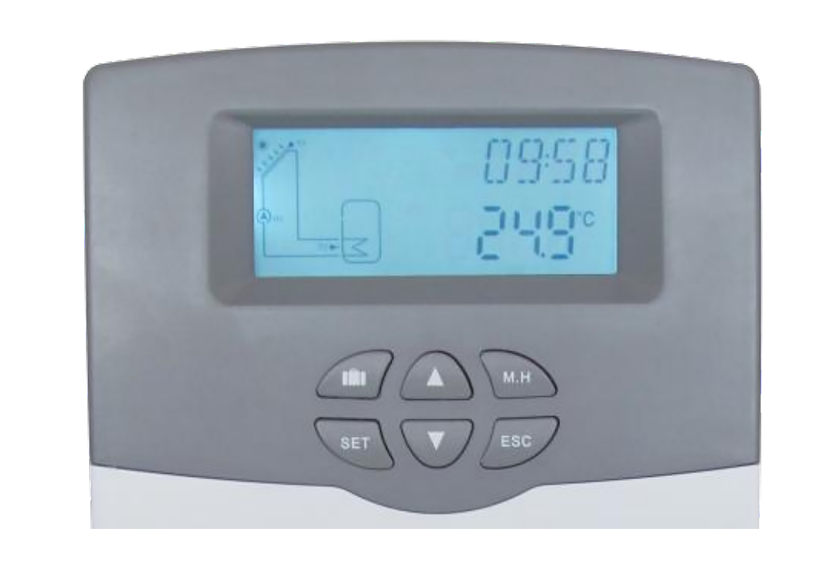

LCD Bildschirm
CLK --- Zeiteinstellung
THET --- Zeitgesteuerte Standheizung
CIRC --- wasserseitige Umwälzpumpe mit dreifacher Temperatur- / Zeitsteuerfunktion
LOAD --- Einstellung der Wassertankheizung
COL --- Sammlerfunktion
OCEM --- Funktion zur Notabschaltung des Wärmekollektors
OCCO --- Kollektorkühlung
OCMI - die niedrigste Temperatur des Kollektors
OCFR --- Kühlerschutzfunktion
PUMP --- Wasserpumpensteuerungsmodus (Hochleistungspumpengeschwindigkeitssteuerung)
COOL --- Kühlfunktion
OSTC --- Wassertankkühlung
OHDP --- Wärmeübertragung
MANN --- manuelle Funktion
BLPR --- Blockierschutz
OTDI --- Hochtemperatur-Sterilisationsfunktion
FS --- Durchflussüberwachung und Pumpenleerlaufschutz
EINHEIT --- Umrechnung von Celsius und Fahrenheit
BEEP --- Summer-Alarmfunktion
RET --- zurücksetzen
PASS --- Passworteinstellung
Manuelle Heizung
Urlaubsfunktion
Bildschirmschutz
Störungsschutz
Problemprüfung

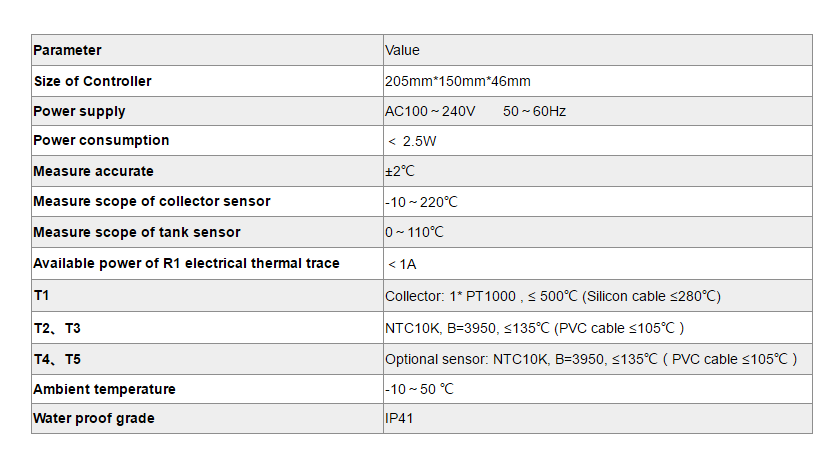

2. Technische Parameter

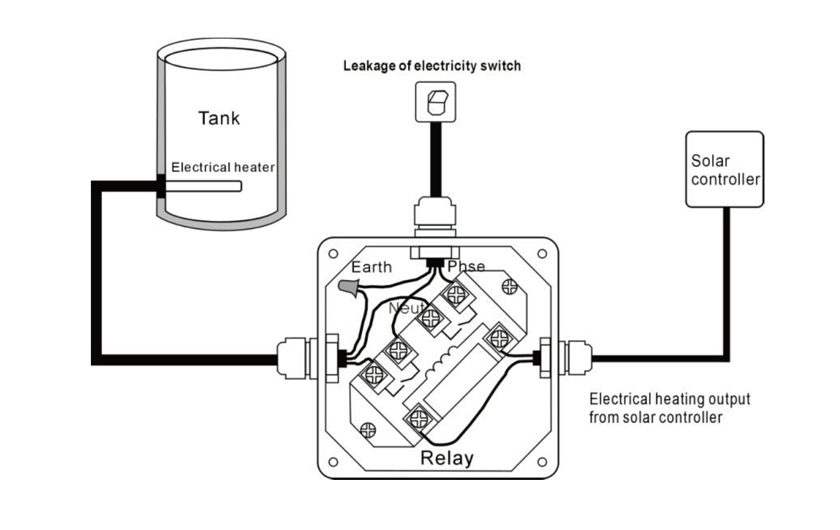

Schützeinheit mit hoher Leistung: SR802 Wenn der Benutzer eine elektrische Heizung als Backup-Gerät wählt, empfehlen wir die Verwendung der Einheit SR802, die den Controller und die elektrische Heizung verbindet. Technische Daten von SR802 Dimension: 100mmx100mmx65mm. Stromversorgung: 180V ~ 264V / AC 50 / 60Hz. Geeignete Leistung: ≤ 4000W. Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichtigkeit: IP43. |
3. Produktinstallation
Bedienungsanleitung des intelligenten Controllers SR258
