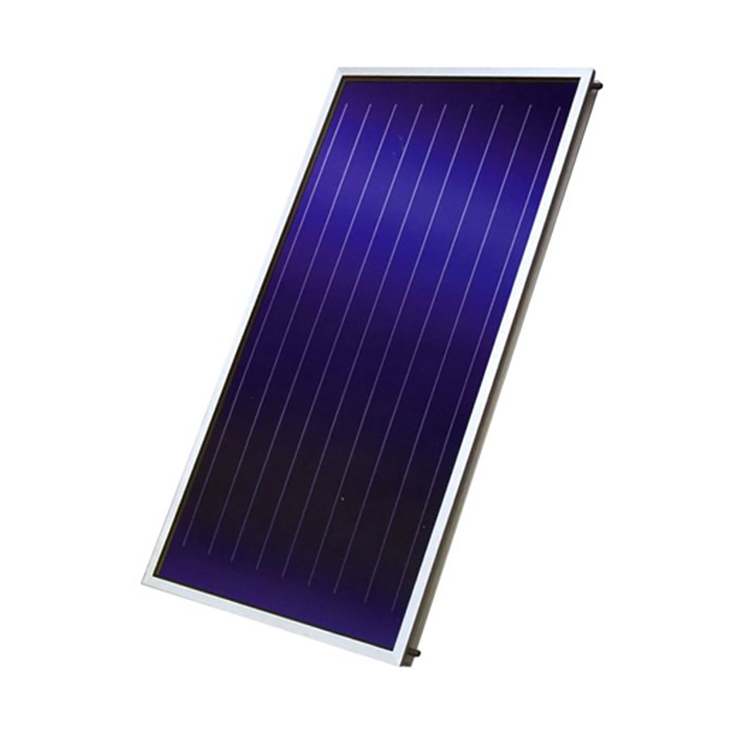

SFFS Split Druck-Flachplatten-Solarwarmwasserbereiter

SFFS ist ein Split-Druck-Solarheizsystem. Der Flachkollektor absorbiert tagsüber Wärmeenergie und Umwälzpumpen arbeiten unter Temperaturdifferenzregelung. Gleichzeitig wird das Arbeitsfluid beim Durchlaufen des Solarkollektors schnell erwärmt und überträgt dann Wärmeenergie auf den Wassertank oder den Wärmetauscher.
  • SFFS

  • 200 l, 300 l, 500 l, 600 l, 800 l, 1000 l

  • Flachkollektor, Edelstahl, Polyurethan

  • Nutzung von Sonnenenergie zur Herstellung von heißem Wasser

  • Passiver Zyklus, Split-Drucksystem

  • 3 Jahre

Menge:

1. Produktbeschreibung

1.1 Übersicht

  • Das SFFS-System wird hauptsächlich zur zentralen Versorgung mit Brauchwarmwasser und zur Warmwasserversorgung von Gewerbegebäuden eingesetzt.
  • Abhängig von den unterschiedlichen Kapazitäten des Wassertanks umfasst SFFS hauptsächlich 9 häufig verwendete Modelle, 200 l, 300 l, 500 l, 600 l, 800 l und 1000 l für unterschiedliche Wasseranforderungen.

1.2 Struktur


SFFS-p1.2

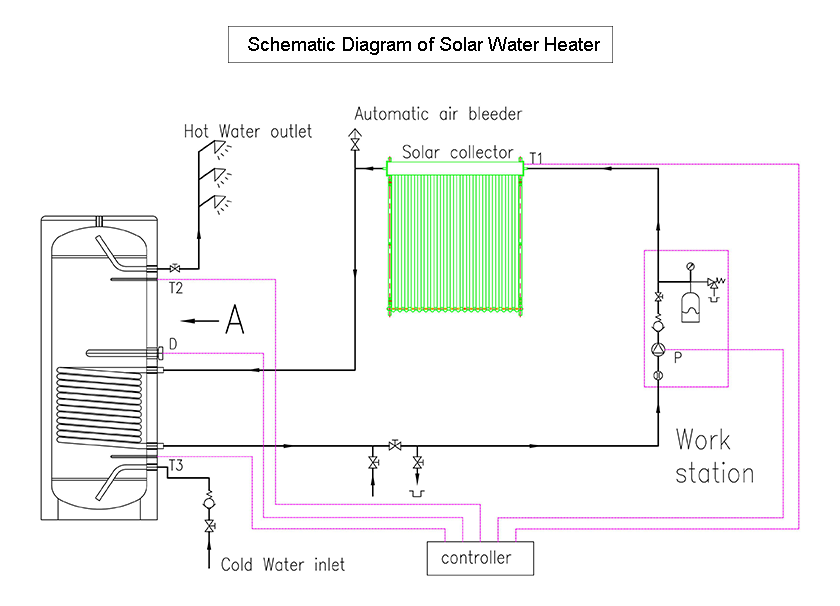

1.3 Arbeitsprinzip

SFFS ist ein passives zirkulierendes Split-Solarheizsystem. Der Flachkollektor absorbiert tagsüber Wärmeenergie und Umwälzpumpen arbeiten unter Temperaturdifferenzregelung. Gleichzeitig wird das Arbeitsfluid beim Durchlaufen des Solarkollektors schnell erwärmt und überträgt dann Wärmeenergie auf den Wassertank oder den Wärmetauscher.


SFFS-p1.3


2. Merkmale und Spezifikationen

2.1 Eigenschaften

  • Das geteilte Solarheizsystem mit Druck verfügt über ein architektonisches Integrationsdesign.

  • Der Flachkollektor liefert heißes Wasser mit mittlerer und hoher Temperatur, das für den Einsatz in verschiedenen Umgebungen wie Hochtemperatur- und heißen Bereichen geeignet ist.

  • Der geteilte Druckwasserspeicher kann mit Warmwassergeräten wie Gasheizgeräten, Kesseln, Elektroheizgeräten, Wärmepumpen usw. zusammenarbeiten.

  • Das intelligente Design des Temperaturdifferenzzyklus reduziert effektiv den Energieverbrauch.

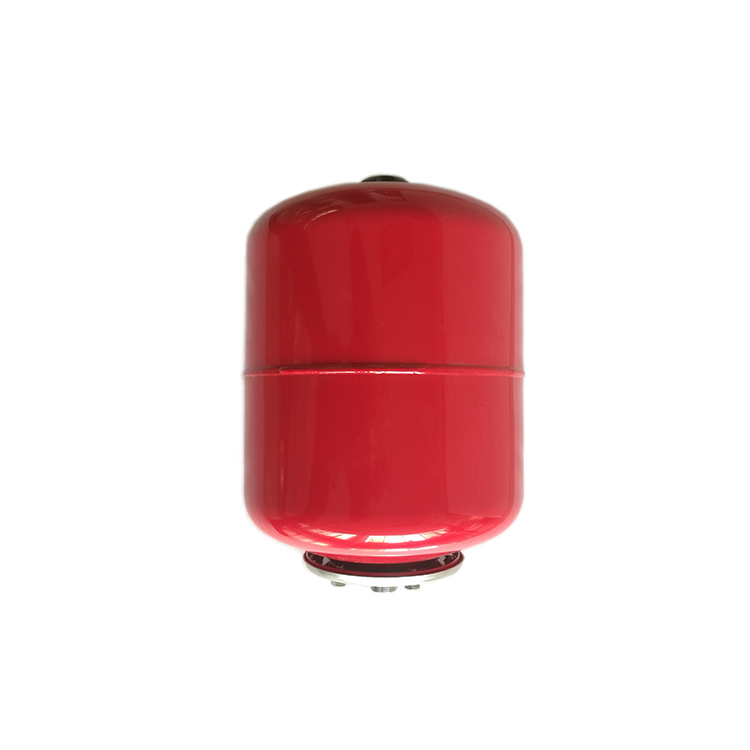

  • Expansionsbehälter, PT-Ventil, Wärmetauscher (Kupferspule) schützen das System effektiv sicher und stabil und verlängern die Lebensdauer.

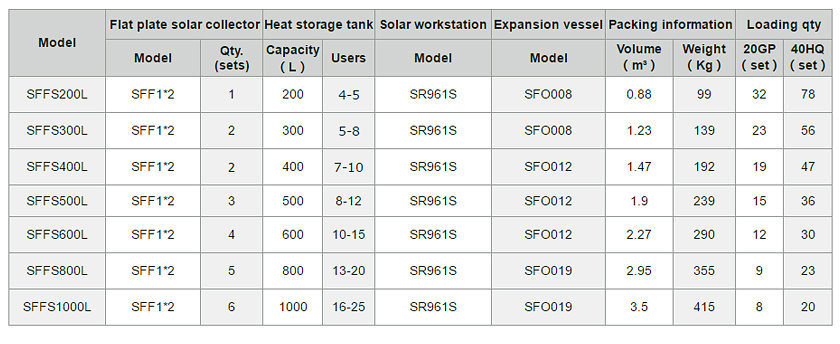

2.2 Technische Daten

SFFS-p2.2

2.3 Optionales Zubehör

连接 器

1. Ferrulenanschluss

Pipeline anschließen.

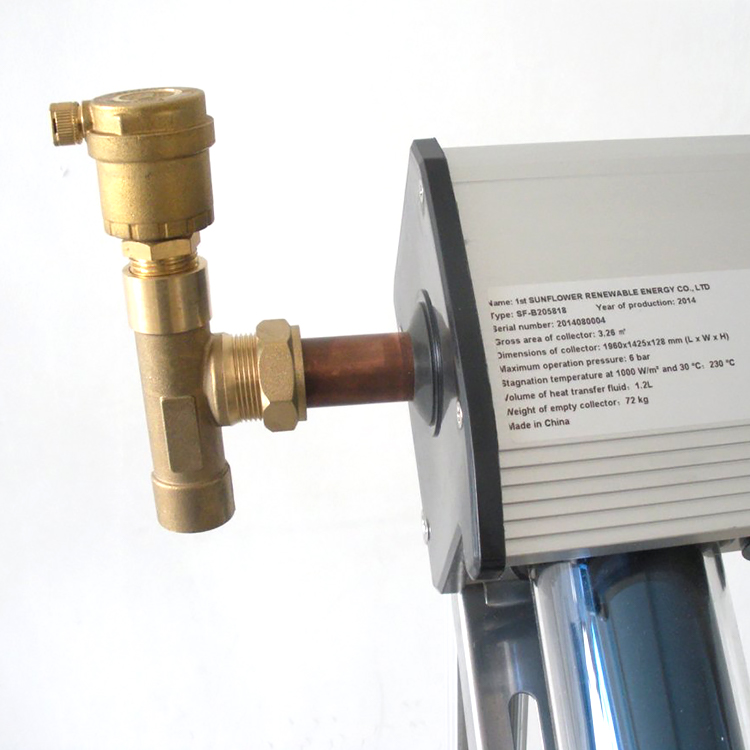

Entlüftungsventile-3

2. Entlüftungsventil

Schließen Sie die Luft in der Zirkulationsleitung aus.

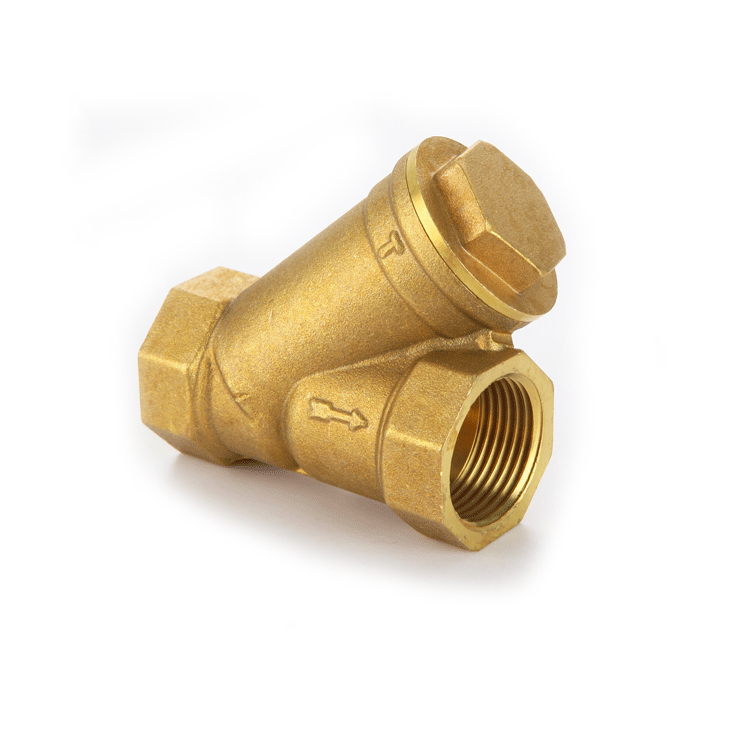

Filterventil-1

3. Filterventil

Verhindern Sie Verstopfungen in der Pipeline.

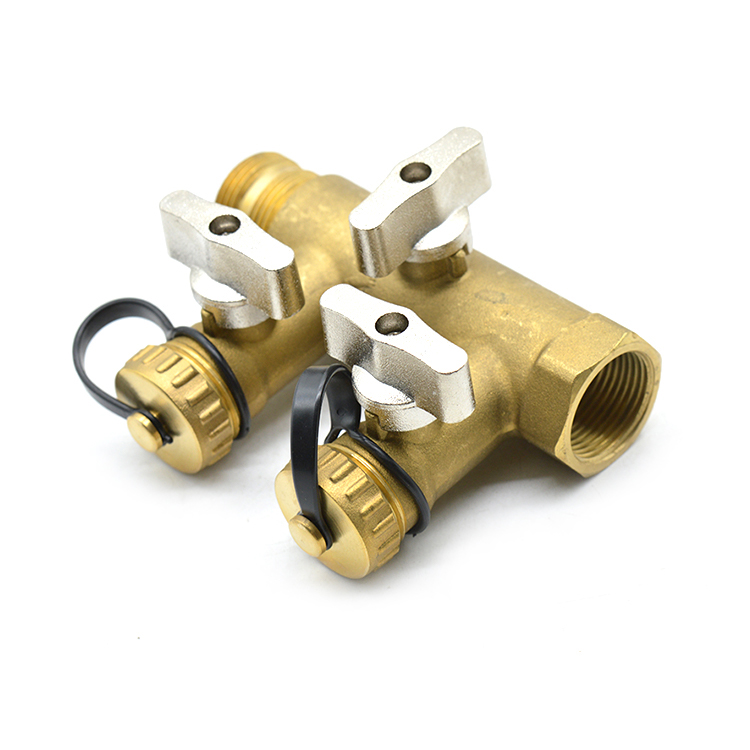

Füllventil -4

4. Füllventil

Arbeitsflüssigkeit in die Rohrleitung einfüllen.

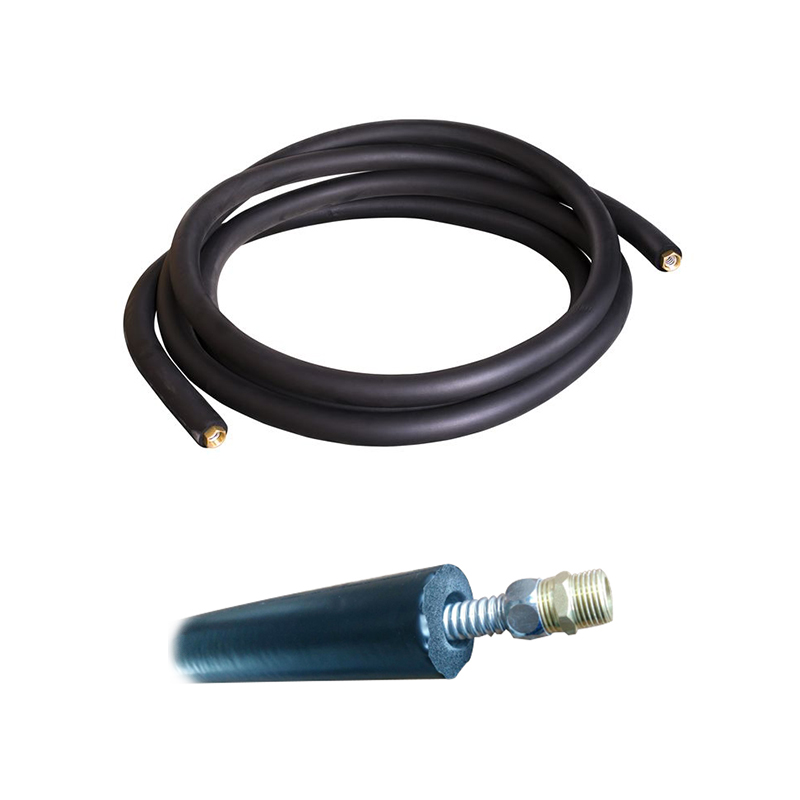

Fotobank (8)

5. Pipeline

Rohr zum Anschluss.

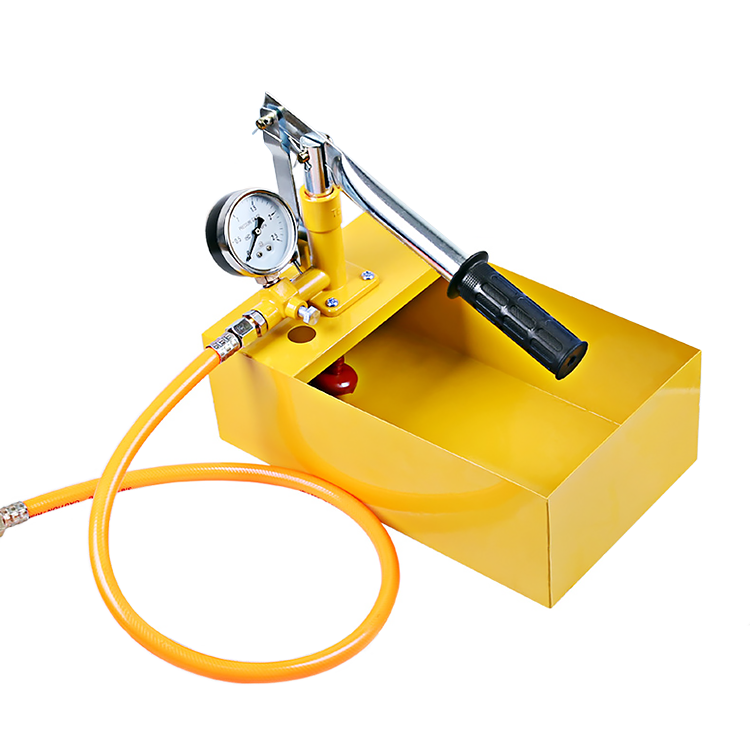

Füllpumpe-1

6. Manuelle Füllpumpe

Die Pumpe hilft beim Einfüllen von Arbeitsflüssigkeit in die Rohrleitung.

电 加热 主 图 3

7.Elektrische Heizung

Elektrische Heizung als Hilfsenergie zur Notstromversorgung.

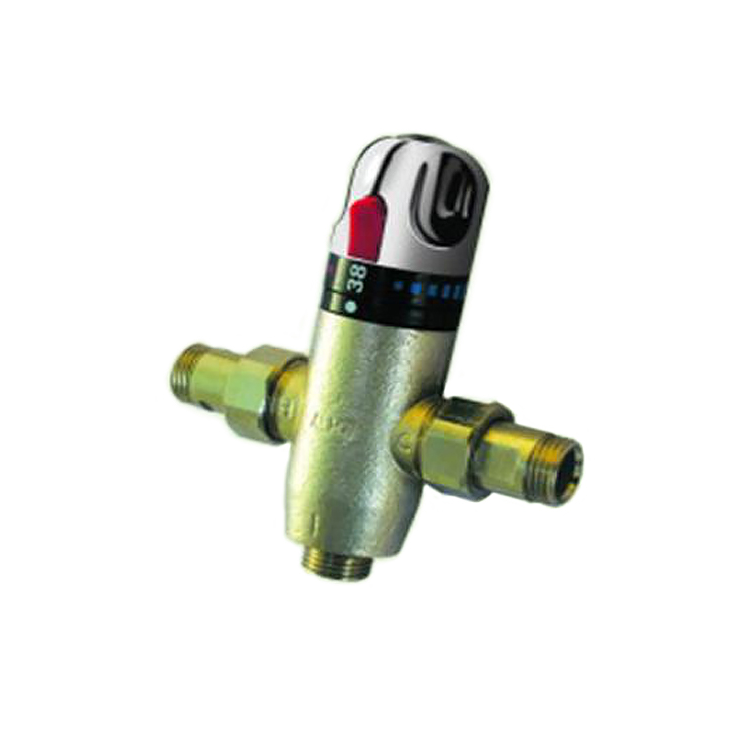

SFO-M15

8. Gemischtes Thermostatventil

Regelmäßige Steuerung der Auslasstemperatur entsprechend der Einstellung.

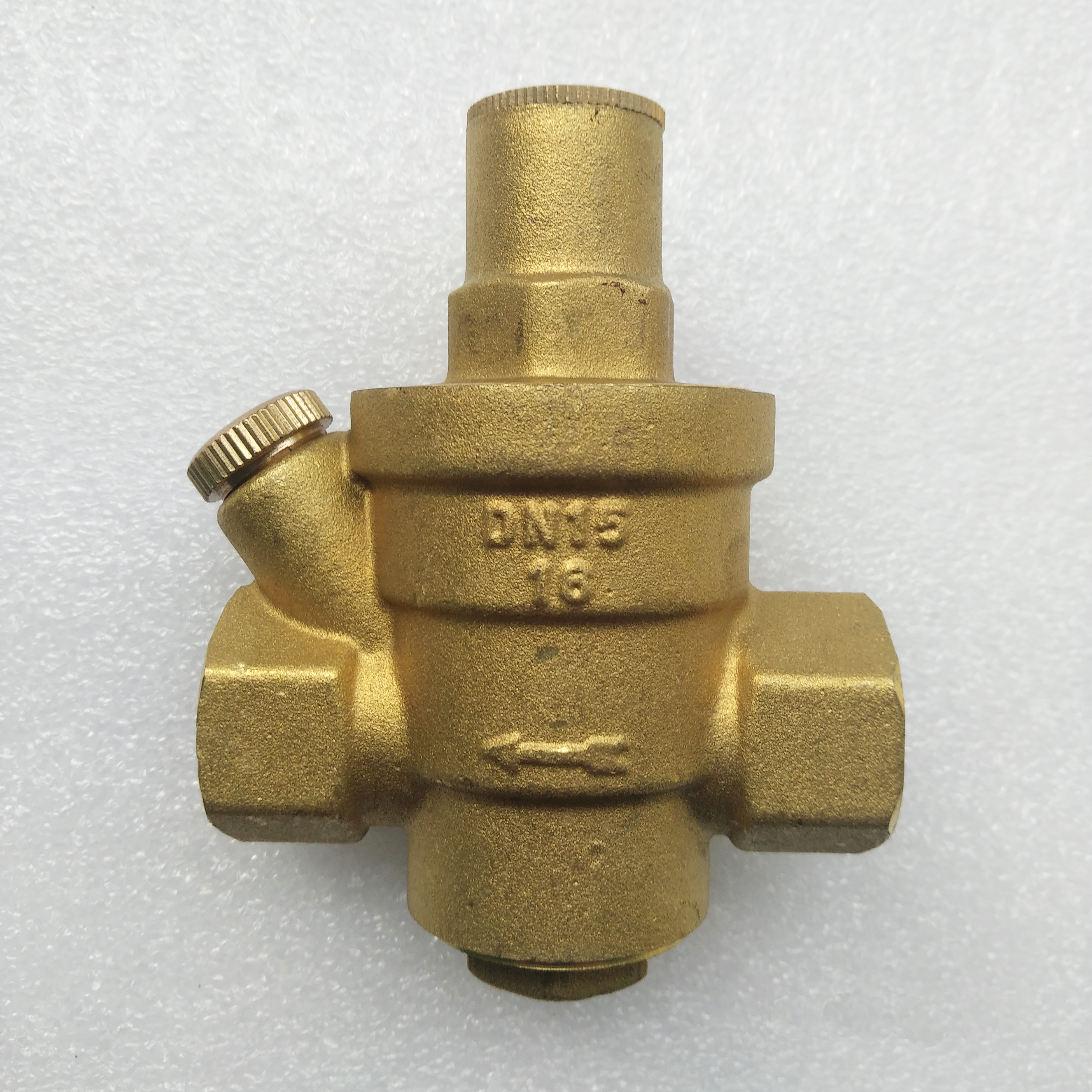

减压阀 主 图 1

9.Druckbegrenzungsventil

Druck regulieren und stabilisieren.


3. Installation und Gehäuse

3.1 Installation

  • Flachkollektoren können auf dem Boden, auf Flachdächern oder Schrägdächern mit effizientem Sonnenschein installiert werden. Die Halterung muss fest mit diesen Sockeln verbunden sein.
  • Der Wassertank wird vorzugsweise in Innenräumen auf den Boden gestellt.

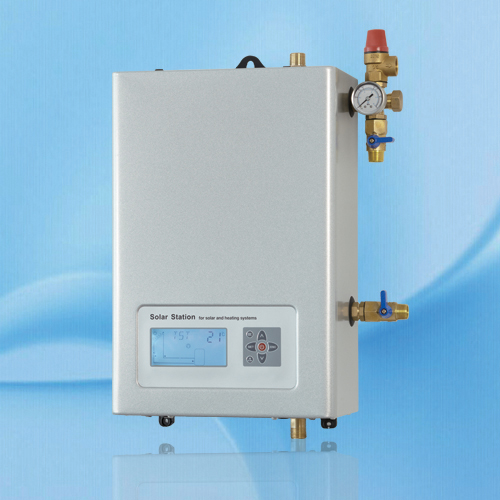

  • Solararbeitsplätze sollten besser an einer Wand in der Nähe des Wassertanks montiert werden.
  • Das Umlaufrohr ist vorzugsweise durch ein Metallrohr wie ein Kupferrohr oder einen Balg aus rostfreiem Stahl verbunden.

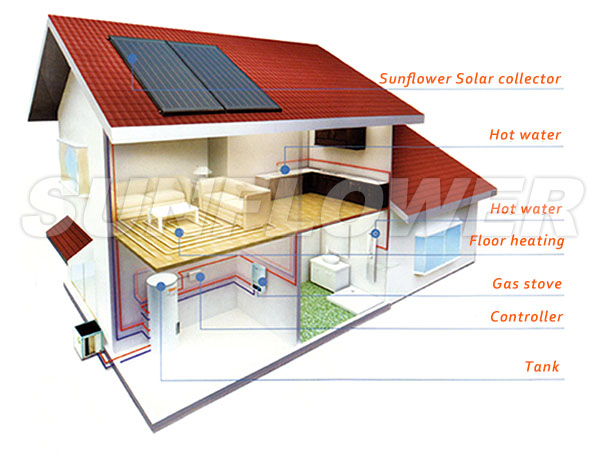

SFFS-p3.1

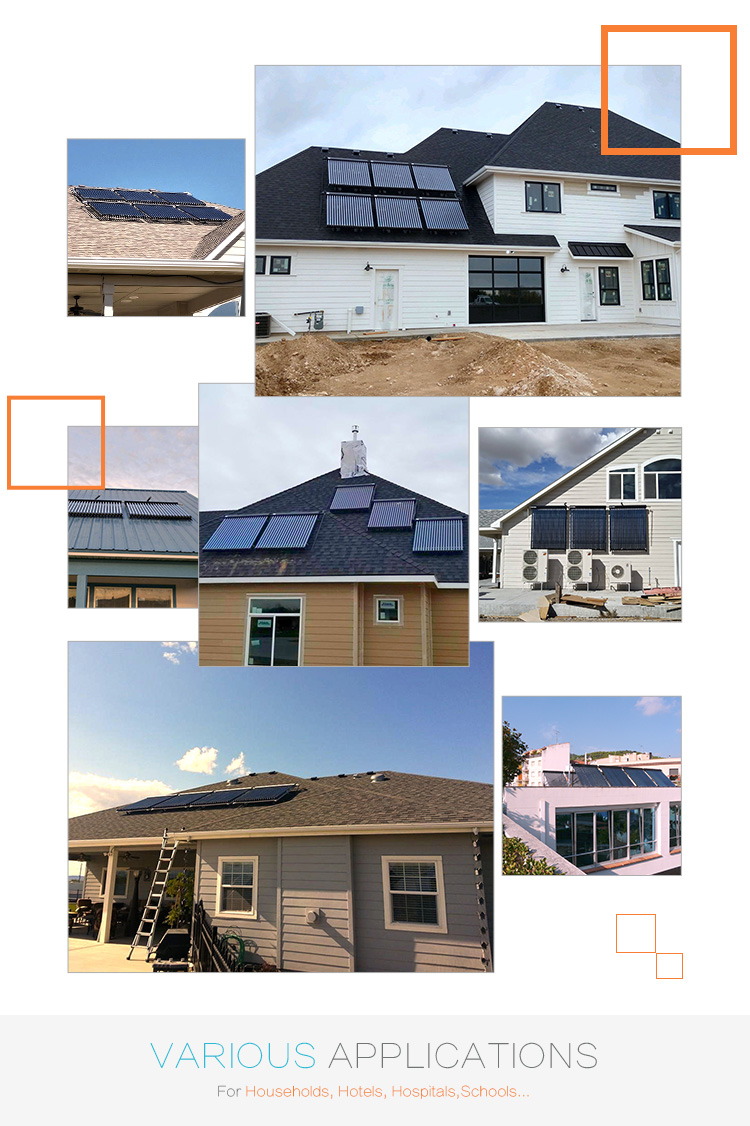

3.2 Fälle

SFBS 页 页 3.2 规格
