SFFS تقسيم الضغط سخانات المياه بالطاقة الشمسية لوحة مسطحة

SFFS هو نظام تسخين شمسي مضغوط مقسم. يمتص المجمع الشمسي ذو اللوح المسطح الطاقة الحرارية خلال النهار ، وتعمل المضخات الدورية تحت التحكم في فرق درجة الحرارة. في الوقت نفسه ، يتم تسخين سائل العمل بسرعة عند المرور بجامع الطاقة الشمسية ، ثم ينقل الطاقة الحرارية إلى خزان المياه أو المبادل الحراري.
  • SFFS
  • 200 لتر ، 300 لتر ، 500 لتر ، 600 لتر ، 800 لتر ، 1000 لتر
  • جامع الشمسية لوحة مسطحة ، الفولاذ المقاوم للصدأ ، البولي يوريثين
  • استخدام الطاقة الشمسية لصنع الماء الساخن
  • دورة سلبية ، نظام انقسام مضغوط
  • 3 سنوات
الكمية:

1. وصف المنتج

1.1 نظرة عامة

  • يستخدم نظام SFFS بشكل أساسي للإمداد المركزي بالمياه الساخنة المحلية وإمدادات المياه الساخنة للمباني التجارية.
  • اعتمادًا على السعات المختلفة لخزان المياه ، يتضمن SFFS بشكل أساسي 9 نماذج مستخدمة شائعة ، 200 لتر ، 300 لتر ، 500 لتر ، 600 لتر ، 800 لتر و 1000 لتر لطلبات المياه المختلفة.

1.2 الهيكل


SFFS-p1.2

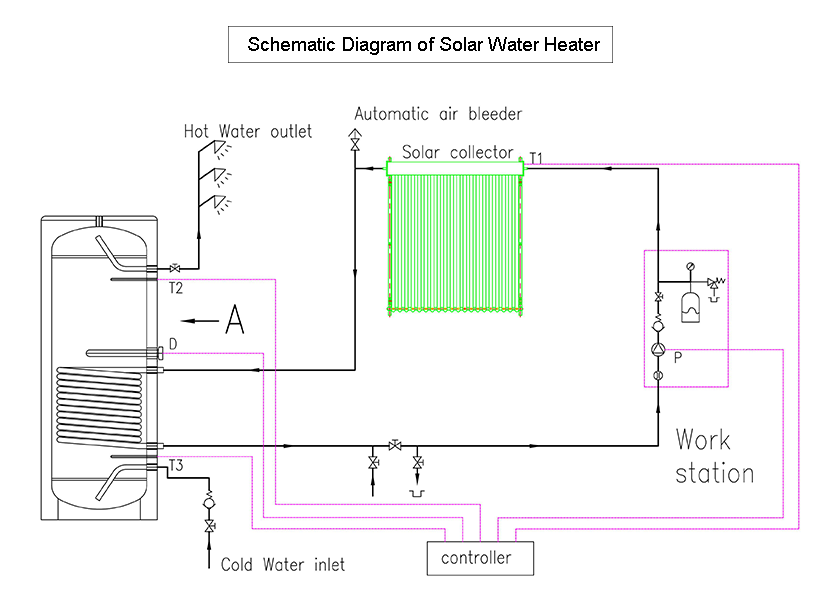

1.3 مبدأ العمل

SFFS هو نظام تسخين شمسي مجزأ سلبي. يمتص المجمع الشمسي ذو اللوح المسطح الطاقة الحرارية خلال النهار ، وتعمل المضخات الدورية تحت التحكم في فرق درجة الحرارة. في الوقت نفسه ، يتم تسخين سائل العمل بسرعة عند المرور بجامع الطاقة الشمسية ، ثم ينقل الطاقة الحرارية إلى خزان المياه أو المبادل الحراري.


SFFS-p1.3


2. الميزات والمواصفات

2.1 الخصائص

  • يحتوي نظام التسخين بالطاقة الشمسية المضغوط المقسم على تصميم تكامل معماري.

  • يوفر المجمع الشمسي ذو اللوح المسطح ماءًا ساخنًا بدرجة حرارة متوسطة وعالية ، وهو مناسب للاستخدام في بيئات مختلفة مثل درجة الحرارة العالية والمناطق الساخنة.

  • يمكن لخزان الماء المضغوط المقسم أن يعمل مع معدات الماء الساخن مثل سخان الغاز ، المرجل ، السخان الكهربائي ، المضخة الحرارية إلخ.

  • يقلل التصميم الذكي لدورة اختلاف درجة الحرارة بشكل فعال من استهلاك الطاقة.

  • وعاء التمدد ، صمام PT ، مبادل حراري (ملف نحاسي) ، يحمي النظام بشكل فعال بأمان وثبات ، ويطيل عمر الخدمة.

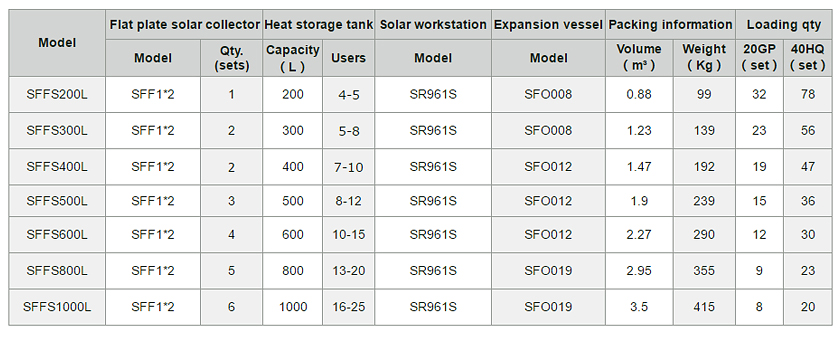

2.2 المواصفات

SFFS-p2.2

2.3 الملحقات الاختيارية

连接 器

1.الحامل المناسب للتوصيل

ربط خط الأنابيب.


صمامات تنفيس الهواء -3

2.صمام تنفيس الهواء

استبعاد الهواء داخل خط أنابيب التدوير.


صمام الفلتر -1

3.صمام التصفية

منع أي انسداد في خط الأنابيب.

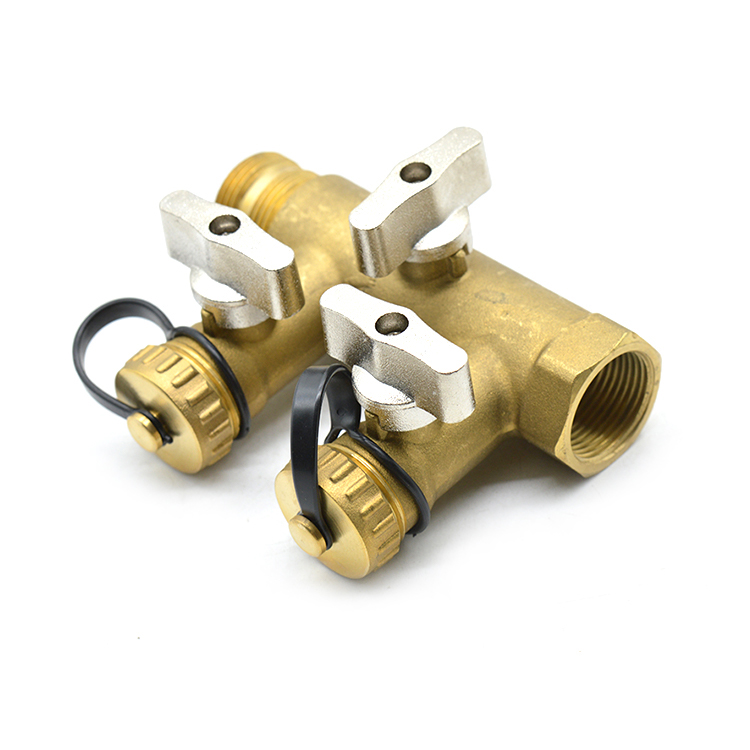

ملء صمام -4

4.صمام ملء

أضف سائل العمل إلى خط الأنابيب.


بنك الصور (8)

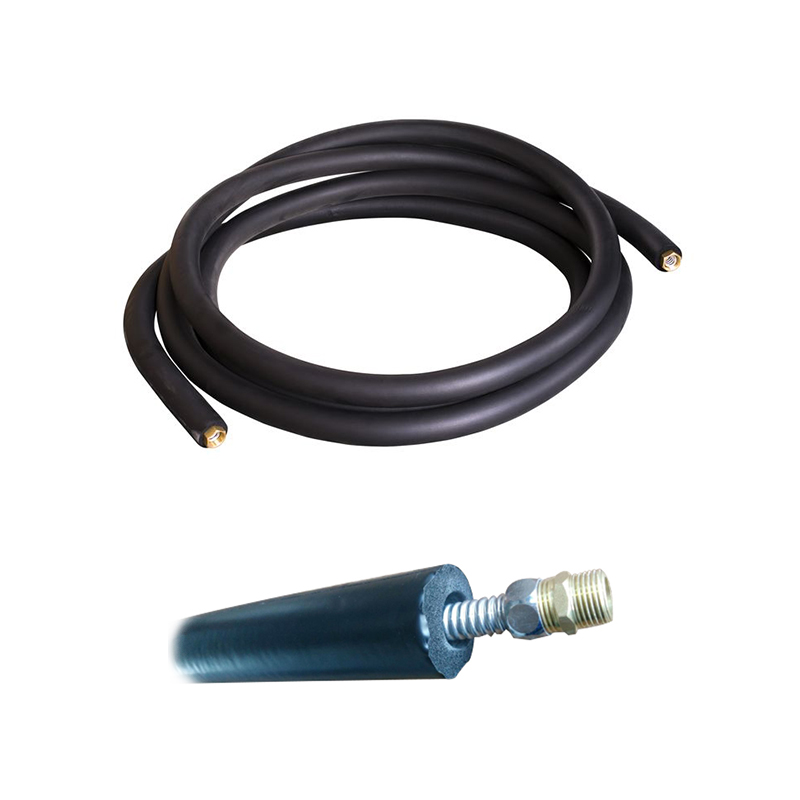

5- خط الأنابيب

أنبوب للتوصيل.

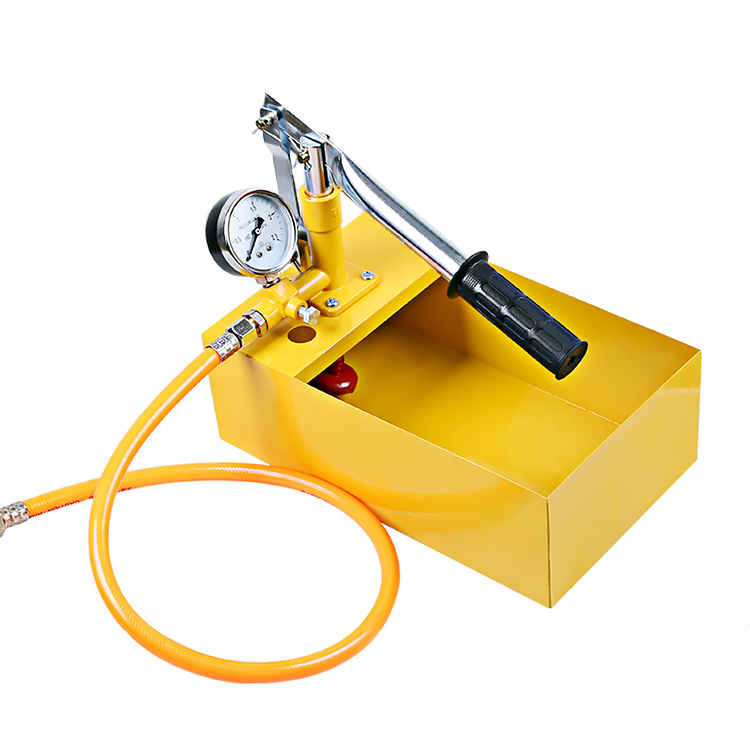

مضخة تعبئة - 1

6.مضخة تعبئة يدوية

تساعد المضخة على إضافة سائل العمل إلى خط الأنابيب.

电 加热 主 图 3

7. التدفئة الكهربائية

التدفئة الكهربائية كقوة مساعدة للنسخ الاحتياطي.


SFO-M15

8. صمام ترموستاتي مختلط

التحكم تلقائيًا في درجة حرارة المخرج وفقًا للإعداد.


减压阀 主 图 1

9.صمام تخفيف الضغط

تنظيم واستقرار الضغط.


3. التركيب والحالات

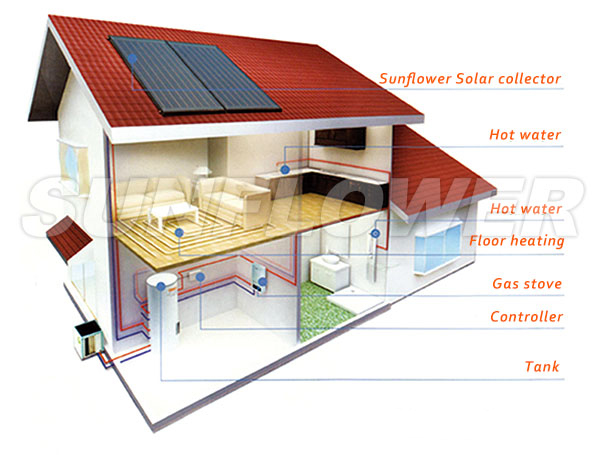

3.1 التثبيت

  • يمكن تركيب مجمعات الألواح الشمسية المسطحة على الأرض ، على الأسطح المستوية أو الأسطح المائلة حيث تتمتع بأشعة الشمس الفعالة.يجب توصيل الحامل بشكل ثابت بهذه القواعد.
  • يوضع خزان المياه على الأرض ، ويفضل أن يكون في الداخل.
  • من الأفضل تركيب محطة العمل الشمسية على حائط قريب من خزان المياه.
  • يفضل توصيل الأنابيب المتداولة بواسطة الأنابيب المعدنية ، مثل الأنابيب النحاسية أو منفاخ الفولاذ المقاوم للصدأ ، ويرجى الانتباه.

SFFS-p3.1

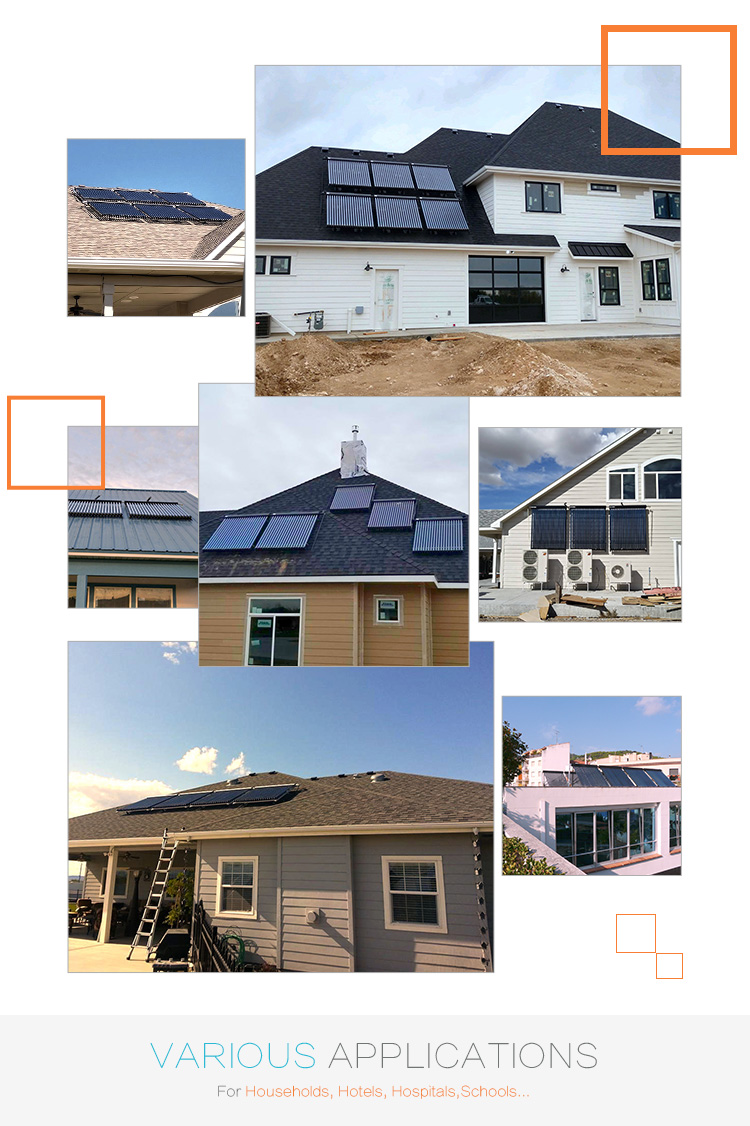

3.2 الحالات

SFBS 详情 页 3.2 规格
