Chauffe-eau solaires à plaque plate sous pression SFFS Split

SFFS est un système de chauffage solaire sous pression divisé. Le capteur solaire à plaque plate absorbe l'énergie thermique pendant la journée et les pompes de circulation fonctionnent sous contrôle de la différence de température. Dans le même temps, le fluide de travail est chauffé rapidement lors du passage dans le capteur solaire, puis transfère l'énergie thermique au réservoir d'eau ou à l'échangeur de chaleur.
  • SFFS
  • 200L, 300L, 500L, 600L, 800L, 1000L
  • Capteur solaire à plaque plate, Acier inoxydable, Polyuréthane
  • Utiliser l'énergie solaire pour produire de l'eau chaude
  • Cycle passif, système sous pression divisé
  • 3 années
Quantité:

1. Description du produit

1.1 Présentation

  • Le système SFFS est principalement utilisé pour l'alimentation centrale en eau chaude sanitaire et en eau chaude pour les bâtiments commerciaux.
  • Selon les différentes capacités du réservoir d'eau, SFFS comprend principalement 9 modèles couramment utilisés, 200L, 300L, 500L, 600L, 800L et 1000L pour différentes demandes d'eau.

1.2 Structure


SFFS-p1.2

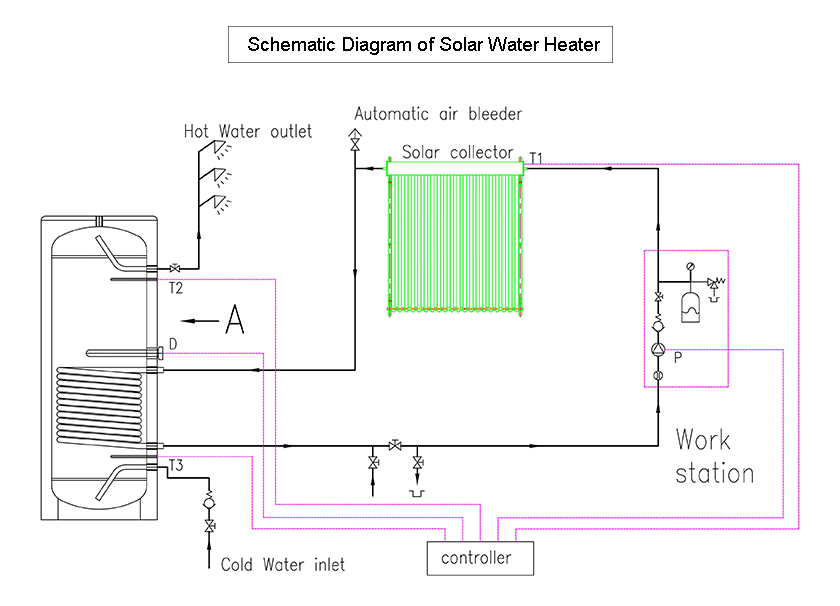

1.3 Principe de fonctionnement

SFFS est un système de chauffage solaire passif à circulation passive. Le capteur solaire à plaque plate absorbe l'énergie thermique pendant la journée et les pompes de circulation fonctionnent sous contrôle de la différence de température. Dans le même temps, le fluide de travail est chauffé rapidement lors du passage dans le capteur solaire, puis transfère l'énergie thermique au réservoir d'eau ou à l'échangeur de chaleur.


SFFS-p1.3


2. Caractéristiques et spécifications

2.1 Caractéristiques

  • Le système de chauffage solaire sous pression divisé a une conception d'intégration architecturale.

  • Le capteur solaire à plaque plate fournit de l'eau chaude à moyenne et haute température, adaptée à une utilisation dans divers environnements tels que les températures élevées et les zones chaudes.

  • Le réservoir d'eau sous pression divisé peut fonctionner avec des équipements à eau chaude tels que chauffe-eau à gaz, chaudière, radiateur électrique, pompe à chaleur, etc.

  • La conception intelligente du cycle de différence de température réduit efficacement la consommation d'énergie.

  • Le vase d'expansion, la valve PT, l'échangeur de chaleur (bobine de cuivre) protègent efficacement le système en toute sécurité et de manière stable et prolongent la durée de vie.

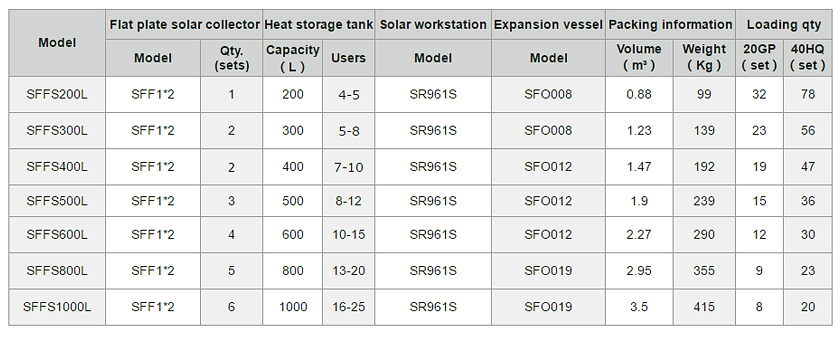

2.2 Spécifications

SFFS-p2.2

2.3 Accessoires en option

连接 器

1.Ferrule Fitting Connection

Pipeline de raccordement.

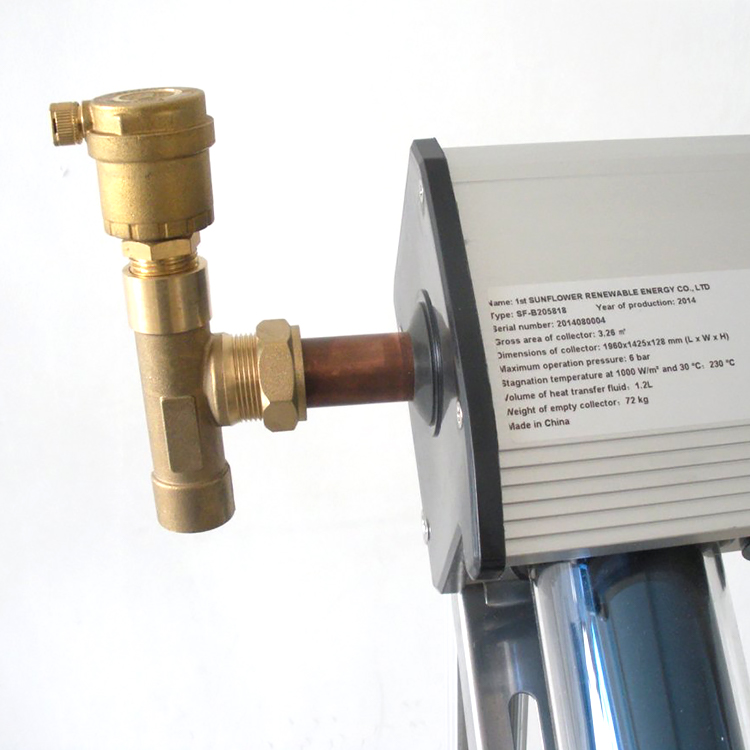

Vannes de purge d'air-3

2. soupape de purge d'air

Exclure l'air à l'intérieur du pipeline de circulation.

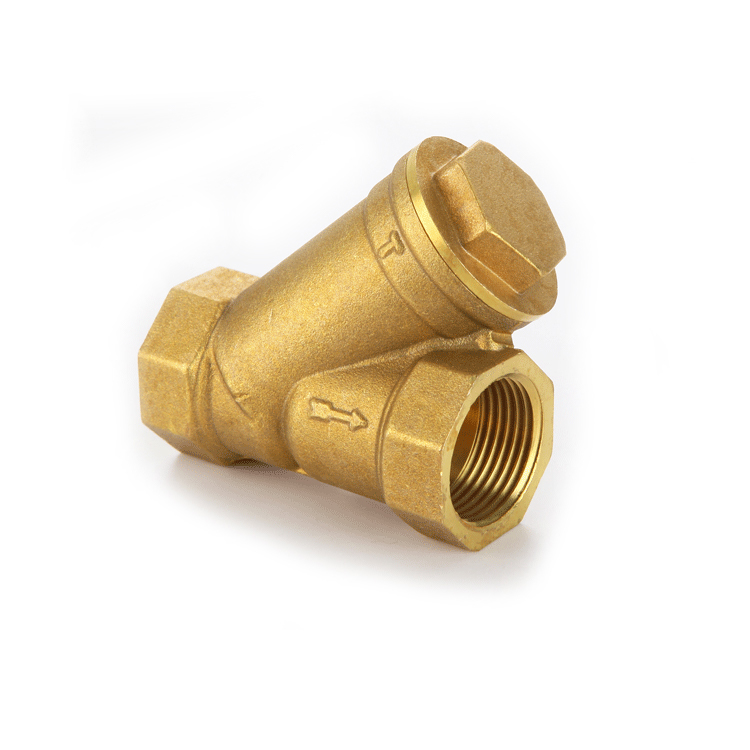

Filtre Valve-1

3. valve de filtre

Empêchez tout blocage dans le pipeline.

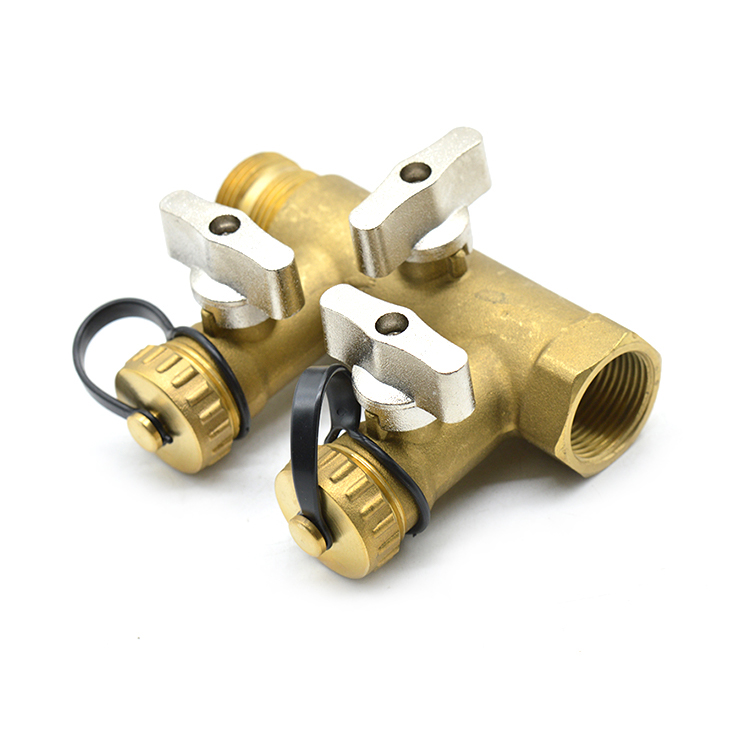

Vanne de remplissage -4

4. valve de remplissage

Ajoutez du fluide de travail dans le pipeline.


banque de photos (8)

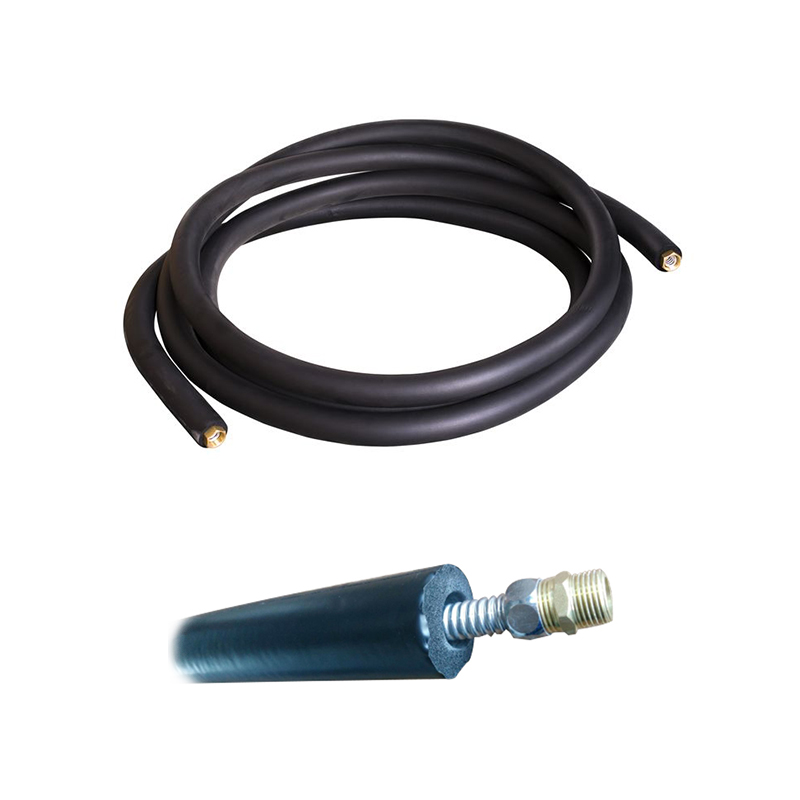

5.Pipeline

Tuyau de connexion.

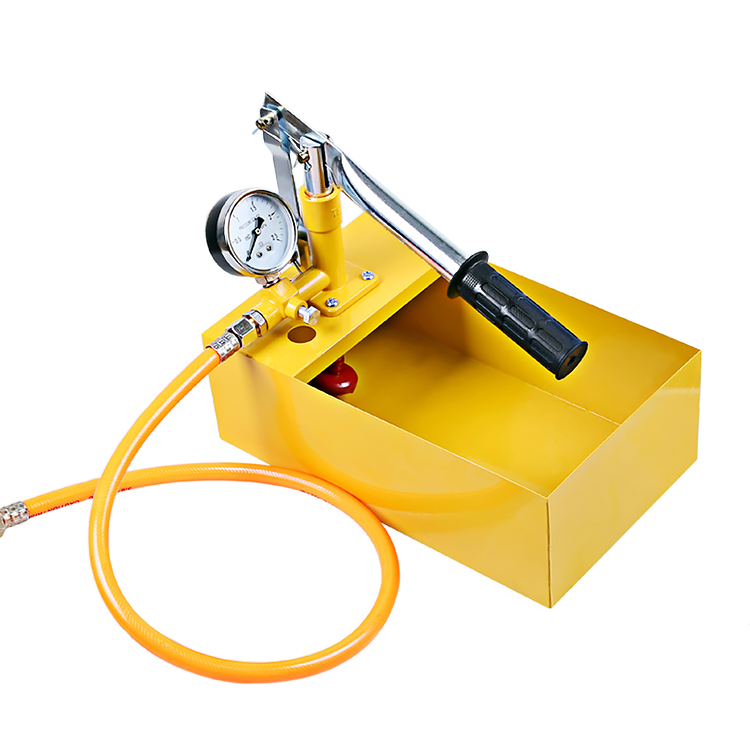

Pompe de remplissage-1

6. pompe de remplissage manuelle

La pompe permet d'ajouter du fluide de travail dans le pipeline.

电 加热 主 图 3

7. chauffage électrique

Chauffage électrique comme alimentation auxiliaire pour la sauvegarde.


SFO-M15

8. valve thermostatique mélangée

Contrôlez automatiquement la température de sortie en fonction du réglage.

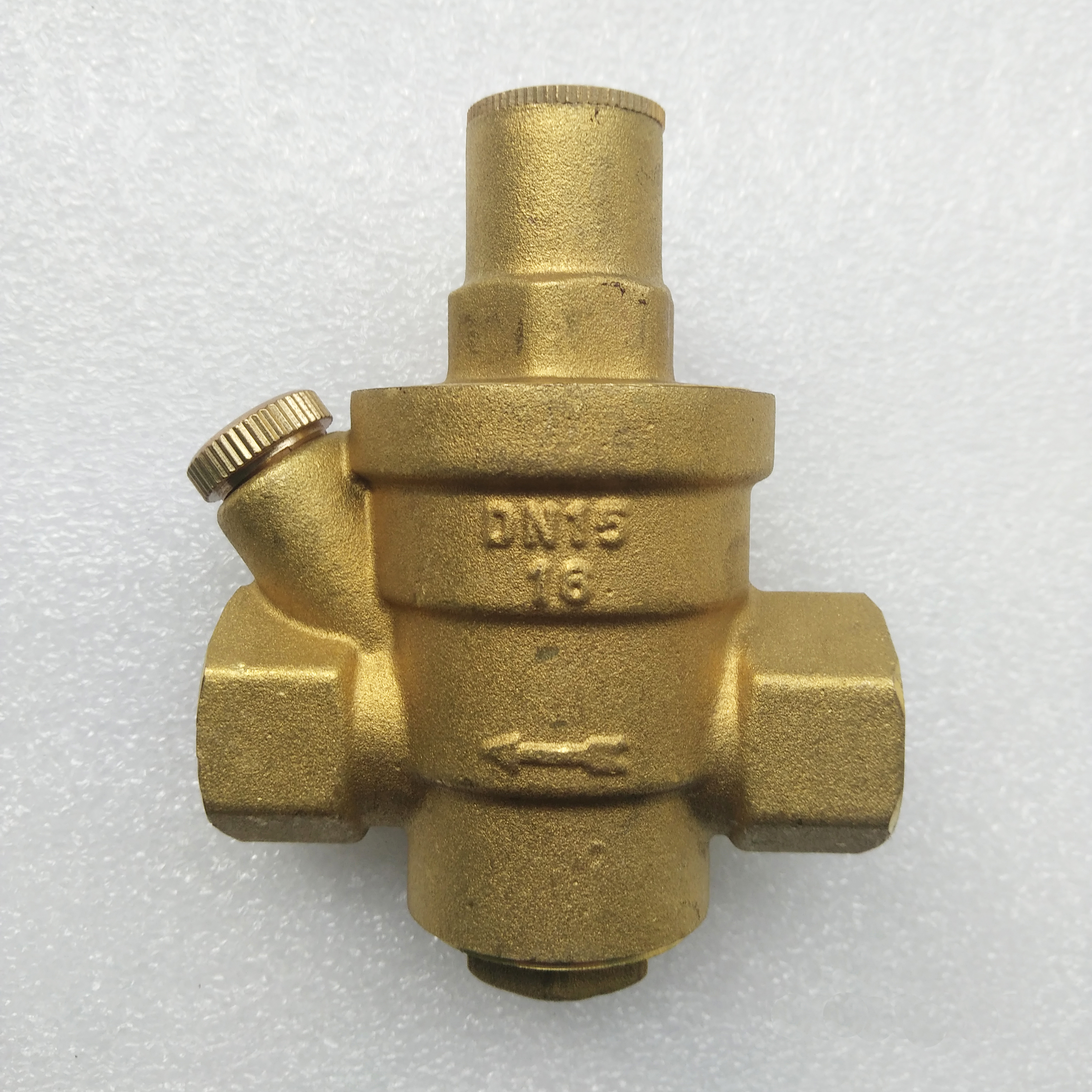

减压阀 主 图 1

9. soupape de surpression

Régule et stabilise la pression.


3. Installation et boîtiers

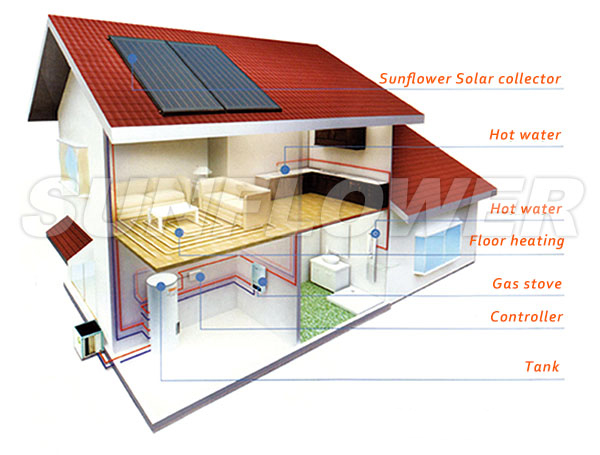

3.1 Installation

  • Les capteurs solaires à plaque plate peuvent être installés au sol, sur des toits plats ou des toits inclinés où l'ensoleillement est efficace.Le support doit être connecté de manière fixe avec ces bases.
  • Le réservoir d'eau est placé au sol, de préférence à l'intérieur.
  • Le poste de travail solaire est préférable d'être monté sur un mur près du réservoir d'eau.
  • Le tuyau de circulation est de préférence connecté par un tuyau métallique, comme un tuyau en cuivre ou un soufflet en acier inoxydable, et veuillez faire attention.

SFFS-p3.1

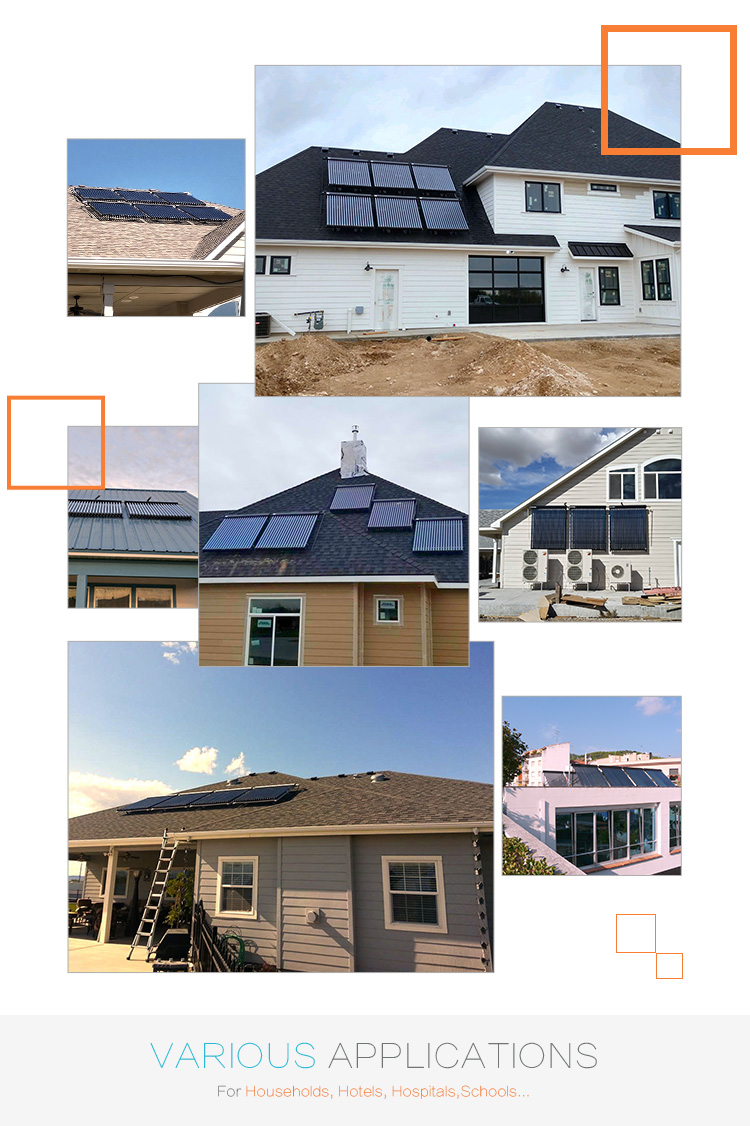

3.2 Cas

SFBS 详情 页 3.2 规格
