كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل؟

تصفح الكمية:0     الكاتب:1stsunflower     نشر الوقت: 2019-11-04      المنشأ:محرر الموقع رسالتك

[نبذة مختصرة]

هناك العديد من الأسباب لاستخدام الألواح الشمسية لتشغيل منزلك. بسبب التكنولوجيا والكفاءة المتقدمة ، انخفضت تكاليف المعدات الشمسية كثيرا في العقد الماضي. أطقم الطاقة الشمسية بأسعار معقولة لغالبية الناس.

الحياة خارج الشبكة جذابة لأسباب عديدة. ربما الشبكة العامة غير متوفرة في منطقتك ، أو الكهرباء باهظة الثمن. بغض النظر عن سبب كونك خارج الشبكة ، فإن الخطوة الأولى في تحديد أفضل نظام شمسي خارج الشبكة هي تحديد الطاقة المطلوبة للإنتاج والتخزين.

كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -1

[نص]

ما هو النظام خارج الشبكة؟

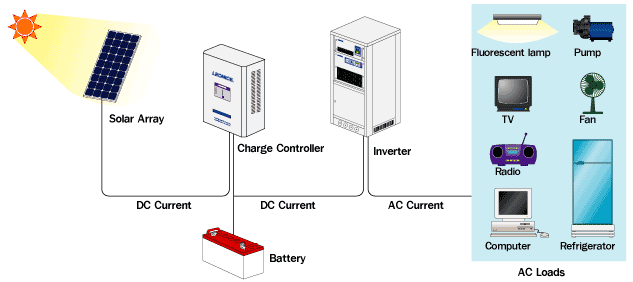

يشمل النظام بأكمله الألواح الشمسية ، وحدة التحكم في إعادة الشحن بالطاقة الشمسية ، العاكس خارج الشبكة ، بطارية الهلام إلخ.

كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -2

1. تشرق الشمس على الألواح الشمسية لتوليد كهرباء التيار المستمر

2. يتم تغذية كهرباء التيار المستمر في منظم يتحكم في مقدار الشحن

3. يتم شحن البطاريات

4. يمكن تشغيل 12 فولت للأجهزة مباشرة من البطاريات أو التيار الموجه من خلال العاكس الذي يحولها إلى كهرباء تيار متردد. مناسبة لتشغيل الأجهزة المنزلية القياسية.

حتى لو كنت تعرف كيف يعمل هذا النظام ولكن كيف تصممه؟

عميل من جنوب البرتغال يحتاج إلى نظام شمسي لمنزله. قام بحساب استهلاك الطاقة والكهرباء لجهازه المنزلي في المنزل.

تتوفر ملصقات الطاقة في جميع الأجهزة المنزلية. في هذه الحالة ، يجب أن تكون قادرًا على الحصول على جميع المعلومات التي تحتاجها من العلامة. بعض قائمة القوة الكهربائية ، بعضها قائمة نطاق الجهد ، وبعض قائمة أمبير ، وبعض قائمة الجهد العاصمة والأمبير المستخدمة لتحويل جهد التيار المتردد إلى كتل الطاقة العاصمة.

فولت × أمبير = واتس

الواط x (ساعات في اليوم) = W ساعات يوميًا

لا يمكن تشغيل بعض الأحمال مثل الثلاجات ومكيفات الهواء بشكل مستمر ، ويتم توليد زيادات شديدة عند تشغيل الضاغط ، مما يجعل من الصعب تحديد مقدار الطاقة المتراكمة أو ساعات الطاقة المستخدمة في اليوم.

إذا حصلت على تصنيف نجمة الطاقة ، فيمكنك العثور على ملصق Energy Star على جهازك. يخبرك ملصق نجمة الطاقة بمتوسط ​​كيلوواط ساعة المستخدمة سنويًا.

كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -3كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -4

من هناك ، يمكنك ببساطة تقسيمه على عدد الأيام في السنوات

كيلوواط ساعة / 365 يومًا = كيلوواط ساعة يوميًا

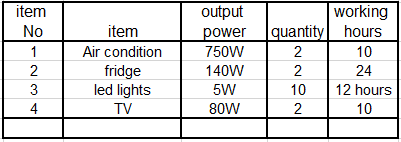

إليك قائمة طاقة أجهزته المنزلية.

كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -5

إجمالي استهلاك الكهرباء = 22480 وات = 22.48 كيلو وات ساعة

تحميل الذروة = 2000W

لوحة شمسية

وتوزع هذه المشاريع بشكل رئيسي في فارو ، جنوبالبرتغال.

كيف نقوم بتصميم مجموعات الطاقة الشمسية خارج الشبكة للمنزل -6

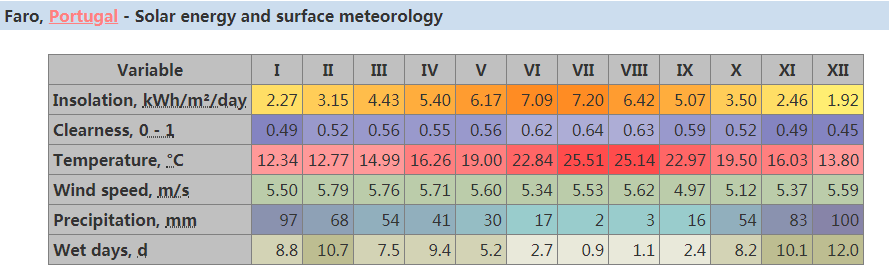

وفقًا لمتوسط ​​التشمس الشمسي هنا كل شهر ، يمكن أن تنتج الألواح الشمسية 1KW حوالي 4.5KWH من الكهرباء يوميًا

22.48 / 4.5 = 4.99KW الألواح الشمسية

لذلك ، لتشغيل الأجهزة المنزلية كل يوم ، مطلوب الألواح الشمسية 5kw تمامًا.

قدرة البطارية

في فارو ، توجد أشعة شمس جيدة على مدار السنة ، خاصة في أيام الصيف الحارة. نفترض أن الكهرباء تزود الكهرباء للأجهزة المنزلية لمدة يوم واحد.

سعة البطاريات هي AH ، جهد البطارية 12V

إجمالي استهلاك الكهرباء = 22480 وات في الساعة = 22480 فولت أمبير

السعة الإجمالية للبطارية = 22480/12 = 1873 هـ

إذا كانت البطارية 250AH لكل منهما ، فإنها تحتاج إلى 1873/250 = 7.49 قطعة بطارية

من خلال أخذ بعض الهامش ، يمكنك تحديد بطارية GEL ذات الدورة العميقة 8 * 250AH.

منظم شحن

تم تصنيف نظام 5KW عند 96 فولت ، وبالتالي فإن وحدة التحكم بالشحن هي 96 فولت أيضًا.

التيار = خرج الطاقة من الألواح / الجهد = 5000 واط / 96 فولت = 50 أمبير

يجب أن تكون وحدة التحكم 96V50A

خارج الشبكة العاكس

الطاقة الإجمالية للعاكس = الحمل الأقصى للأجهزة المنزلية = 2000 واط

ولكن عند بدء تشغيل مكيف الهواء ، تكون الطاقة الآنية كبيرة جدًا ، حوالي 3 أضعاف طاقة الخرج (750 واط * 3) ، في تلك اللحظة ، قد يصل إجمالي الطاقة إلى 4900 واط. من أجل سلامة النظام بأكمله ، من الأفضل اختيار عاكس 5kw.

[استنتاج]

باختصار ، حتى لو كان العملاء لا يعرفون حجم النظام الذي يحتاجونه ، يمكننا أيضًا تصميم النظام بالكامل وفقًا لطلب العميل.

عندما نعرف إجمالي KWH الذي تحتاجه الأسرة لاستخدام يوم ، يمكننا حساب حجم الألواح الشمسية والبطاريات والعاكس ووحدة تحكم إعادة الشحن بالطاقة الشمسية وما إلى ذلك.

بالنسبة لهذا العميل ، يكفي نظام الطاقة الشمسية خارج الشبكة بقدرة 5 كيلو وات ، ومزود بجهاز تحكم 96V50A ، وعاكس 5kw و 8 * 12V250AHبطارية جل.
