Как мы разрабатываем солнечные комплекты для дома?

[Аннотация]

Есть много причин использовать солнечные панели для питания вашего дома. Благодаря передовым технологиям и эффективности, стоимость солнечного оборудования за последнее десятилетие значительно снизилась. Солнечные комплекты доступны для большинства людей.

Автономная жизнь привлекательна по многим причинам. Возможно, общественная сеть не доступна в вашем регионе, или электричество слишком дорогое. Независимо от причины, по которой вы отключены от сети, первым шагом в определении лучшей солнечной системы вне сети является определение мощности, необходимой для производства и хранения.

[Текст]

Что такое автономная система?

Вся система включает в себя солнечные панели, солнечный контроллер перезарядки, автономный инвертор, гелевый аккумулятор и т. Д.

1. Солнце светит на солнечные панели, вырабатывающие электричество постоянного тока

2. Электричество постоянного тока подается в регулятор, который контролирует количество заряда

3. Батареи заряжены

4. 12-вольтные приборы могут работать непосредственно от батарей или от тока, подаваемого через инвертор, который преобразует его в электричество переменного тока; подходит для запуска стандартной бытовой техники.

Даже если вы знаете, как работает эта система, но как ее проектировать?

Клиенту с юга Португалии нужна солнечная система для его дома. Он рассчитал мощность и потребление электроэнергии его бытовой техникой в ​​доме.

Силовые метки имеются на всех бытовых приборах. В таком случае вы сможете получить всю необходимую информацию из тега. Некоторые перечисляют мощность, некоторые перечисляют диапазон напряжения, некоторые перечисляют усилители, а некоторые перечисляют постоянное напряжение и усилители, используемые для преобразования переменного напряжения в блоки питания постоянного тока.

Вольт х Ампер = Ватт

Вт х (часов в день) = ежедневно W часов

Некоторые нагрузки, такие как холодильники, кондиционеры, не могут включаться непрерывно, и при включении компрессора возникают большие скачки напряжения, что затрудняет определение того, сколько накопленной мощности или ватт-часов используется в день.

Если вы получили рейтинг Energy Star, вы можете найти ярлык Energy Star на вашем устройстве. Ярлык энергетической звезды показывает средний киловатт-час, используемый в год.

Оттуда вы можете просто разделить его на количество дней в годах

кВтч в год / 365 дней = кВтч в день

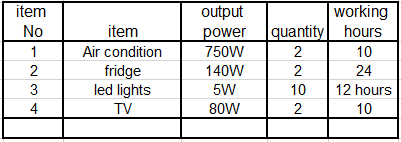

Вот его список электропитания бытовой техники.

Общее потребление электроэнергии = 22480чв = 22,48кВтч

Пиковая нагрузка = 2000 Вт

Солнечная панель

Эти проекты в основном распространены в Фару, на югеПортугалия.

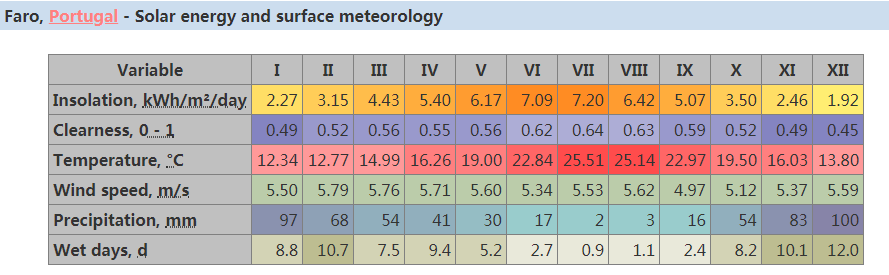

Согласно среднему солнечному освещению здесь каждый месяц, солнечная панель мощностью 1 кВт может производить около 4,5 кВт электроэнергии в день.

22,48 / 4,5 = 4,99 кВт солнечные панели

Таким образом, для питания бытовой техники каждый день требуются солнечные батареи мощностью 5 кВт.

Емкость батареи

В Фару светит солнце круглый год, особенно в жаркие летние дни. Мы предполагаем, что аккумулятор подает электричество на бытовой прибор в течение одного дня

Емкость батареи AH, Напряжение батареи 12 В

Общее потребление электроэнергии = 22480WH = 22480VAH

Общая емкость аккумулятора = 22480/12 = 1873AH

Если батарея 250Ач каждая, ему нужно 1873/250 = 7,49 шт. Батареи

Взяв некоторый запас, вы можете выбрать 8 * 250AH батарею глубокого цикла GEL.

Контроллер заряда

Система 5 кВт рассчитана на 96 В, поэтому контроллер заряда также составляет 96 В.

Ток = выходная мощность панелей / напряжение = 5000 Вт / 96 В = 50 А

Контроллер должен быть 96V50A

Off Grid Inverter

Общая мощность инвертора = пиковая нагрузка бытовой техники = 2000 Вт

Но когда кондиционер запускается, мгновенная мощность очень велика, примерно в 3 раза больше выходной мощности (750 Вт * 3). В этот момент общая мощность может составлять до 4900 Вт. Для безопасности всей системы лучше выбрать инвертор мощностью 5 кВт.

[Вывод]

Одним словом, даже если клиенты не знают, насколько большая система им нужна, мы также можем спроектировать всю систему в соответствии с запросом клиента.

Когда мы знаем общее количество киловатт-часов, которое домохозяйство должно использовать в день, мы можем рассчитать размер солнечных батарей, батарей, инвертора и контроллера солнечной зарядки и т. Д.

Для этого клиента достаточно солнечной энергосистемы мощностью 5 кВт, оснащенной контроллером 96V50A, инвертором 5 кВт и 8 * 12V250AH.Гелевый аккумулятор.
