¿Cómo diseñamos kits solares fuera de la red para el hogar?

[Resumen]

Hay muchas razones para usar paneles solares para alimentar su hogar. Debido a la tecnología avanzada y la eficiencia, los costos de los equipos solares se han reducido mucho en la última década. Los kits solares son asequibles para la mayoría de las personas.

La vida fuera de la red es atractiva por muchas razones. Quizás la red pública no esté disponible en su área, o la electricidad sea demasiado cara. Independientemente de la razón por la que está fuera de la red, el primer paso para determinar el mejor sistema solar fuera de la red es determinar la potencia requerida para la producción y el almacenamiento.

[Texto]

¿Qué es el sistema fuera de la red?

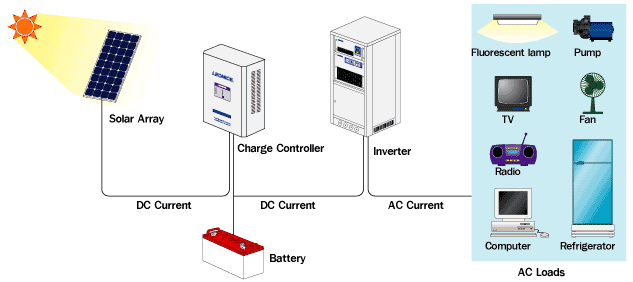

Todo el sistema incluye paneles solares, controlador de recarga solar, inversor fuera de la red, batería de gel, etc.

1. El sol brilla en los paneles solares que generan electricidad de CC

2. La electricidad de CC se alimenta a un regulador que controla la cantidad de carga.

3. Las baterías están cargadas

4. Los electrodomésticos de 12 voltios pueden funcionar directamente con las baterías o la corriente enrutada a través de un inversor que la convierte en electricidad de CA; Adecuado para utilizar electrodomésticos estándar.

Incluso si sabe cómo funciona este sistema, pero ¿cómo diseñarlo?

Un cliente del sur de Portugal necesita un sistema solar para su casa. Calculó el consumo de energía y electricidad de su electrodoméstico en la casa.

Las etiquetas de alimentación están disponibles en todos los electrodomésticos. Siendo ese el caso, debería poder obtener toda la información que necesita de la etiqueta. Algunos enumeran la potencia, algunos enumeran el rango de voltaje, algunos enumeran los amperios y algunos enumeran el voltaje de CC y los amperios utilizados para convertir el voltaje de CA en bloques de alimentación de CC.

Voltios x Amperios = vatios

Vatios x (horas al día) = W horas diarias

Algunas cargas, como refrigeradores, aires acondicionados, no pueden encenderse continuamente, y se generan altas sobretensiones cuando se enciende el compresor, lo que dificulta determinar cuánta potencia acumulada o vatios-hora se utilizan en un día.

Si recibe una calificación Energy Star, puede encontrar la etiqueta Energy Star en su dispositivo. La etiqueta de Energy Star le indica el kilovatio-hora promedio utilizado por año.

A partir de ahí, simplemente puede dividirlo por la cantidad de días en los años.

kWh al año / 365 días = kWh al día

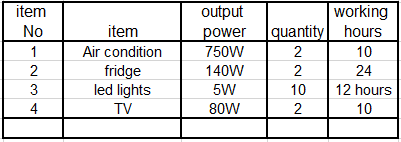

Aquí está su lista de electrodomésticos.

Consumo total de electricidad = 22480wh = 22.48kwh

Carga pico = 2000W

Panel solar

Estos proyectos se distribuyen principalmente en Faro, al sur dePortugal.

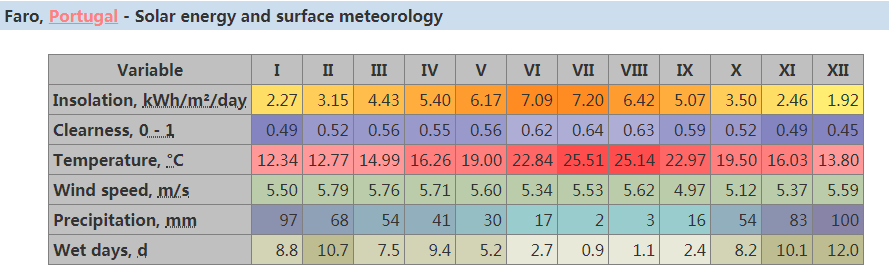

De acuerdo con la insolación solar promedio aquí cada mes, el panel solar de 1KW puede producir aproximadamente 4.5KWH de electricidad al día

22.48 / 4.5 = 4.99KW paneles solares

Por lo tanto, para alimentar electrodomésticos todos los días, se requieren paneles solares de 5kw.

Capacidad de la batería

En Faro, hay buen sol todo el año, especialmente en los calurosos días de verano. Asumimos que la batería suministra electricidad a los electrodomésticos durante un día.

La capacidad de las baterías es AH, el voltaje de la batería es 12V

Consumo total de electricidad = 22480WH = 22480VAH

Capacidad total de la batería = 22480/12 = 1873AH

Si la batería es de 250 Ah cada una, necesita 1873/250 = batería de 7,49 piezas

Al tomar un margen, puede seleccionar una batería GEL de ciclo profundo de 8 * 250AH.

Controlador de carga

El sistema de 5KW tiene una potencia de 96V, por lo que el controlador de carga también tiene 96V.

Corriente = Potencia de salida de los paneles / Voltaje = 5000W / 96V = 50 A

El controlador debe ser 96V50A

Inversor fuera de la red

Potencia total del inversor = carga máxima del electrodoméstico = 2000W

Pero cuando el aire acondicionado está en marcha, la potencia instantánea es muy grande, aproximadamente 3 veces la potencia de salida (750w * 3). En ese momento, la potencia total puede ser de hasta 4900w. Para la seguridad de todo el sistema, es mejor elegir un inversor de 5kw.

[Conclusión]

En pocas palabras, incluso si los clientes no saben qué tan grande es el sistema que necesitan, también podemos diseñar todo el sistema de acuerdo con la solicitud del cliente.

Cuando sabemos el KWH total que un hogar necesita usar por día, podemos calcular el tamaño de los paneles solares, las baterías, el inversor y el controlador de recarga solar, etc.

Para este cliente, un sistema de energía solar fuera de la red de 5KW es suficiente, equipado con un controlador 96V50A, un inversor de 5kw y 8 * 12V250AHBatería de gel.
