Wie entwerfen wir netzunabhängige Solarkits für zu Hause?

[Abstrakt]

Es gibt viele Gründe, Sonnenkollektoren für die Stromversorgung Ihres Hauses zu verwenden. Aufgrund fortschrittlicher Technologie und Effizienz sind die Kosten für Solaranlagen in den letzten zehn Jahren erheblich gesunken. Solar-Kits sind für die Mehrheit der Menschen erschwinglich.

Die Lebensdauer außerhalb des Stromnetzes ist aus vielen Gründen attraktiv. Möglicherweise ist in Ihrer Region kein öffentliches Netz verfügbar, oder Strom ist zu teuer. Unabhängig davon, aus welchem ​​Grund Sie vom Stromnetz getrennt sind, besteht der erste Schritt bei der Ermittlung des besten netzunabhängigen Solarsystems darin, den für Produktion und Speicherung erforderlichen Strom zu ermitteln.

[Text]

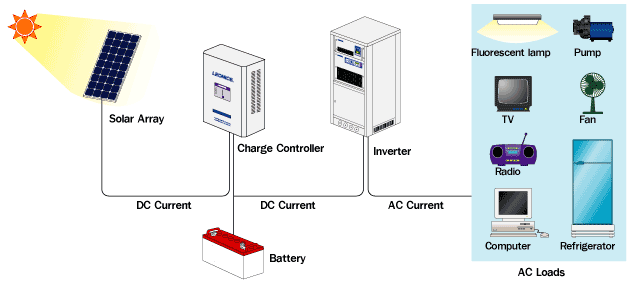

Was ist das netzferne System?

Das gesamte System umfasst Sonnenkollektoren, Solaraufladungsregler, netzunabhängigen Wechselrichter, Gelbatterie usw.

1. Die Sonne scheint auf die Sonnenkollektoren, die Gleichstrom erzeugen

2. Der Gleichstrom wird in einen Regler eingespeist, der die Ladungsmenge regelt

3. Batterien werden aufgeladen

4. 12-Volt-Geräte können direkt von den Batterien oder dem Strom betrieben werden, der durch einen Wechselrichter geleitet wird, der ihn in Wechselstrom umwandelt. Geeignet für den Betrieb von Standard-Haushaltsgeräten.

Auch wenn Sie wissen, wie dieses System funktioniert, aber wie Sie das System entwerfen?

Ein Kunde aus Südportugal benötigt eine Solaranlage für sein Haus. Er berechnete den Strom- und Stromverbrauch seines Haushaltsgeräts im Haus.

Strometiketten sind an allen Haushaltsgeräten erhältlich. In diesem Fall sollten Sie in der Lage sein, alle benötigten Informationen aus dem Tag abzurufen. Einige listen die Leistung auf, einige den Spannungsbereich, einige die Ampere und einige die Gleichspannung und die Ampere, die zum Umwandeln der Wechselspannung in Gleichstromblöcke verwendet werden.

Volt x Ampere = Watt

Watt x (Stunden pro Tag) = tägliche W Stunden

Einige Lasten wie Kühlschränke und Klimaanlagen können nicht kontinuierlich eingeschaltet werden, und beim Einschalten des Kompressors werden hohe Spannungsspitzen erzeugt, was es schwierig macht zu bestimmen, wie viel akkumulierte Leistung oder Wattstunden an einem Tag verbraucht werden.

Wenn Sie eine Energy Star-Bewertung erhalten, finden Sie das Energy Star-Etikett auf Ihrem Gerät. Das Energy-Star-Label gibt die durchschnittliche Kilowattstunde pro Jahr an.

Von dort aus können Sie es einfach durch die Anzahl der Tage in den Jahren teilen

kWh pro Jahr / 365 Tage = kWh pro Tag

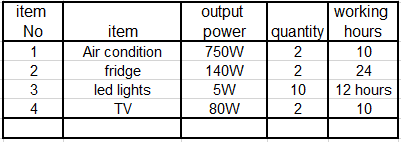

Hier ist seine Stromversorgungsliste für Haushaltsgeräte.

Gesamtstromverbrauch = 22480wh = 22,48kwh

Spitzenlast = 2000W

Sonnenkollektor

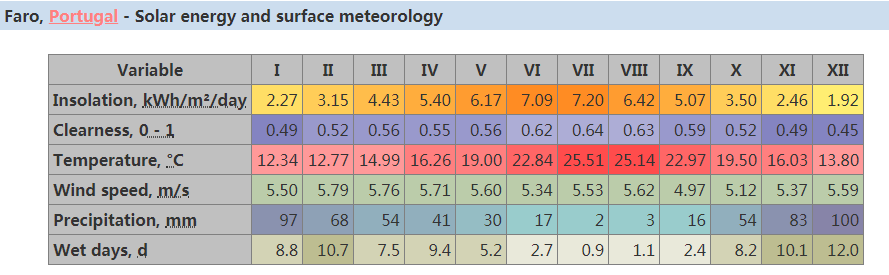

Diese Projekte werden hauptsächlich in Faro im Süden von verteiltPortugal.

Laut durchschnittlicher Sonneneinstrahlung kann ein 1-kW-Solarpanel hier jeden Monat etwa 4,5 kWh Strom pro Tag produzieren

22,48 / 4,5 = 4,99 kW Sonnenkollektoren

Für die tägliche Stromversorgung von Haushaltsgeräten sind daher insgesamt 5-kW-Solarmodule erforderlich.

Batteriekapazität

In Faro gibt es das ganze Jahr über guten Sonnenschein, besonders an heißen Sommertagen. Wir gehen davon aus, dass das Haushaltsgerät einen Tag lang mit Batterie versorgt wird.

Die Batteriekapazität beträgt AH, die Batteriespannung beträgt 12V

Gesamtstromverbrauch = 22480WH = 22480VAH

Gesamtbatteriekapazität = 22480/12 = 1873AH

Wenn die Batterie jeweils 250 Ah hat, benötigt sie 1873/250 = 7,49 Stück Batterie

Wenn Sie einen gewissen Spielraum einnehmen, können Sie eine 8 * 250AH Deep Cycle GEL-Batterie auswählen.

Laderegler

Das 5-kW-System ist für 96 V ausgelegt, daher beträgt der Laderegler ebenfalls 96 V.

Strom = Ausgangsleistung der Panels / Spannung = 5000 W / 96 V = 50 A.

Der Controller muss 96V50A sein

Off-Grid-Wechselrichter

Gesamtleistung des Wechselrichters = Spitzenlast des Haushaltsgeräts = 2000W

Wenn die Klimaanlage in Betrieb genommen wird, ist die Momentanleistung sehr groß, etwa das Dreifache der Ausgangsleistung (750 W * 3). In diesem Moment kann die Gesamtleistung bis zu 4900 W betragen. Für die Sicherheit des gesamten Systems ist es besser, einen 5-kW-Wechselrichter zu wählen.

[Fazit]

Kurz gesagt, auch wenn die Kunden nicht wissen, wie groß das benötigte System ist, können wir das gesamte System nach Kundenwunsch entwerfen.

Wenn wir wissen, wie viel KWH ein Haushalt pro Tag benötigt, können wir die Größe von Sonnenkollektoren, Batterien, Wechselrichtern und Solaraufladungsreglern usw. berechnen.

Für diesen Kunden reicht ein netzunabhängiges 5-kW-Solarsystem aus, das mit einem 96V50A-Controller, einem 5-kW-Wechselrichter und 8 * 12V250AH ausgestattet istGEL Batterie.
