Comment nous concevons les kits solaires hors réseau pour la maison?

[Abstrait]

Il existe de nombreuses raisons d'utiliser des panneaux solaires pour alimenter votre maison. En raison de la technologie de pointe et de l'efficacité, les coûts des équipements solaires ont beaucoup diminué au cours de la dernière décennie. Les kits solaires sont abordables pour la majorité des gens.

La vie hors réseau est intéressante pour de nombreuses raisons. Peut-être que le réseau public n'est pas disponible dans votre région ou que l'électricité est trop chère. Quelle que soit la raison pour laquelle vous êtes hors réseau, la première étape pour déterminer le meilleur système solaire hors réseau consiste à déterminer la puissance requise pour la production et le stockage.

[Texte]

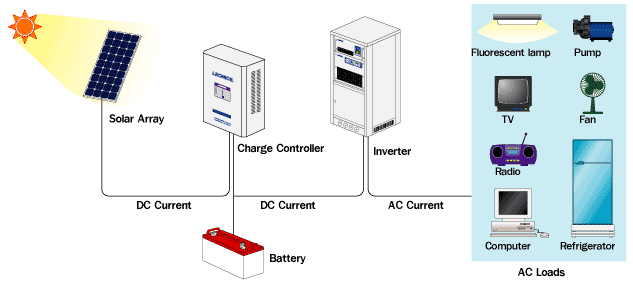

Qu'est-ce que le système hors réseau?

L'ensemble du système comprend des panneaux solaires, un contrôleur de recharge solaire, un onduleur hors réseau, une batterie au gel, etc.

1. Le soleil brille sur les panneaux solaires générant de l'électricité CC

2. L'électricité CC est introduite dans un régulateur qui contrôle le montant de la charge

3. Les batteries sont chargées

4. Les appareils de 12 volts peuvent fonctionner directement sur les batteries ou le courant est acheminé via un onduleur qui le convertit en électricité AC; adapté pour faire fonctionner des appareils électroménagers standard.

Même si vous savez comment fonctionne ce système mais comment le concevoir?

Un client du sud du Portugal a besoin d'un système solaire pour sa maison. Il a calculé la consommation électrique et électrique de son appareil électroménager dans la maison.

Des étiquettes de puissance sont disponibles sur tous les appareils électroménagers. Cela étant, vous devriez pouvoir obtenir toutes les informations dont vous avez besoin à partir de la balise. Certains répertorient la puissance, certains répertorient la plage de tension, certains répertorient les amplis et certains répertorient la tension continue et les amplis utilisés pour convertir la tension alternative en blocs d'alimentation continue.

Volts x Ampères = Watts

Watts x (heures par jour) = heures W quotidiennes

Certaines charges telles que les réfrigérateurs, les climatiseurs ne peuvent pas être allumées en continu et des surtensions élevées sont générées lorsque le compresseur est allumé, ce qui rend difficile de déterminer la quantité de puissance accumulée ou de wattheures utilisée dans une journée.

Si vous recevez une note Energy Star, vous pouvez trouver l'étiquette Energy Star sur votre appareil. L'étiquette Energy Star vous indique le kilowatt-heure moyen utilisé par an.

De là, vous pouvez simplement le diviser par le nombre de jours dans les années

kWh par an / 365 jours = kWh par jour

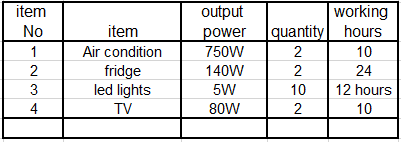

Voici sa liste de puissance pour les appareils ménagers.

Consommation totale d'électricité = 22480wh = 22,48kwh

Charge de pointe = 2000 W

Panneau solaire

Ces projets sont principalement distribués à Faro, au sud deLe Portugal.

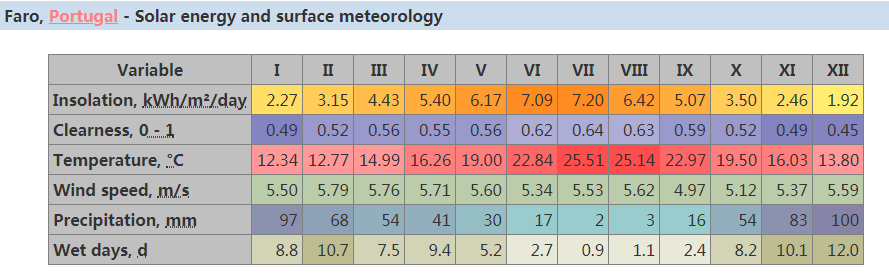

Selon l'insolation solaire moyenne ici chaque mois, un panneau solaire de 1 kW peut produire environ 4,5 kWh d'électricité par jour

22,48 / 4,5 = 4,99 kW de panneaux solaires

Par conséquent, pour alimenter quotidiennement les appareils électroménagers, des panneaux solaires de 5 kW au total sont nécessaires.

Capacité de la batterie

À Faro, il y a un bon ensoleillement toute l'année, surtout pendant les chaudes journées d'été. Nous supposons que la batterie alimente l'appareil électroménager pendant une journée.

La capacité des batteries est AH, la tension des batteries est de 12V

Consommation électrique totale = 22480WH = 22480VAH

Capacité totale de la batterie = 22480/12 = 1873AH

Si la batterie est de 250 Ah chacun, elle a besoin de 1873/250 = 7,49 pièces de batterie

En prenant une certaine marge, vous pouvez sélectionner une batterie GEL à cycle profond 8 * 250AH.

Contrôleur de charge

Le système 5KW est évalué à 96V, donc le contrôleur de charge est également 96V.

Courant = Puissance de sortie des panneaux / Tension = 5000 W / 96 V = 50 A

Le contrôleur doit être 96V50A

Onduleur hors réseau

Puissance totale de l'onduleur = charge de pointe de l'appareil électroménager = 2000 W

Mais lorsque le climatiseur démarre, la puissance instantanée est très importante, environ 3 fois la puissance de sortie (750 w * 3). À ce moment, la puissance totale peut atteindre 4900 w. Pour la sécurité de l'ensemble du système, il est préférable de choisir un onduleur de 5 kW.

[Conclusion]

En bref, même si les clients ne savent pas la taille du système dont ils ont besoin, nous pouvons également concevoir un système complet selon la demande du client.

Lorsque nous connaissons le KWH total qu'un ménage doit utiliser par jour, nous pouvons calculer la taille des panneaux solaires, des batteries, de l'onduleur et du contrôleur de recharge solaire, etc.

Pour ce client, un système d'énergie solaire hors réseau de 5 kW est suffisant, équipé d'un contrôleur 96V50A, d'un onduleur 5kw et de 8 * 12V250AHBatterie GEL.
