أنبوب فراغ SFVB مع الأنابيب الحرارية

يستخدم أنبوب التلقيح SFVB مع الأنابيب الحرارية تغيير طور مائع العمل (المكون الرئيسي هو الماء عالي النقاء) لنقل الحرارة التي يمتصها الأنبوب المفرغ بسرعة.
  • SFVB
  • SFVB5818 / SFVB4715
  • نحاس أحمر ، زجاج بوروسيليكات 3.3 ، ألومنيوم
  • 5 سنوات
الكمية:

1. مقدمة المنتج

1.1 نظرة عامة
  • يستخدم أنبوب فراغ SFVB مع أنبوب حراري تغيير طور مائع العمل (المكون الرئيسي هو الماء عالي النقاء) لنقل الحرارة الممتصة بواسطة الأنبوب الفراغي بسرعة.
  • أنبوب حراري عباد الشمس (نحاس) مصنوع من أنابيب نحاسية مجوفة عالية النقاء , في أحد طرفي الأنبوب عبارة عن لمبة أنبوب حراري بقطر أكبر. الأنبوب: يتم تسخين الأنبوب النحاسي عند درجة حرارة عالية ، ويتم تفريغ الهواء وإغلاقه في الأنبوب النحاسي ، ويتم تشكيل فراغ داخل الأنبوب النحاسي ، والغرض من إنشاء فراغ في الأنبوب الحراري (النحاس) هو خفض نقطة غليان الماء عند الضغط الجوي القياسي ، تكون نقطة غليان الماء 100 درجة مئوية ، ولكن داخل الأنبوب الحراري (النحاس) الذي تم تصريفه ، ستنخفض نقطة غليان الماء إلى 30 درجة مئوية. يتم تقليل درجة حرارة الأنبوب الحراري (النحاس) بشكل كبير.


1.2 الهيكل

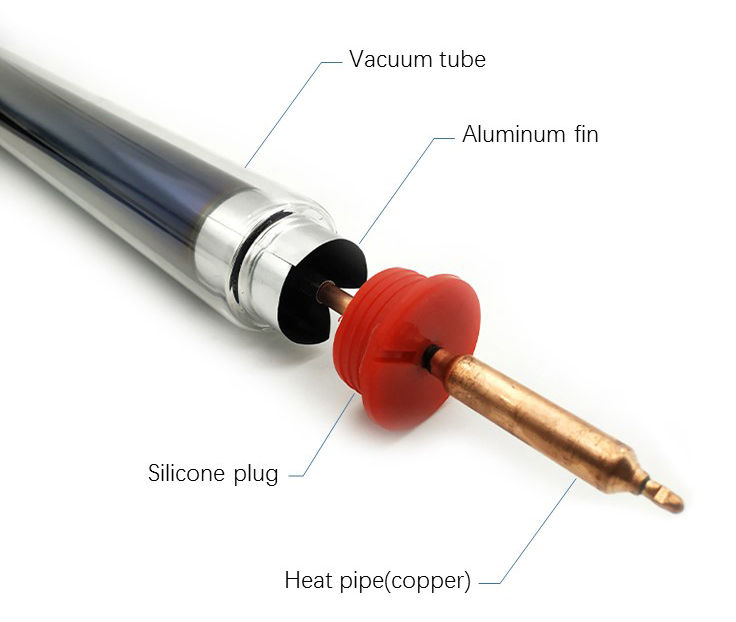

يتكون SFVB من أنبوب حراري (نحاسي) ، وأنبوب مفرغ ، وزعنفة ألمنيوم وقابس سيليكون.


1.2 结构 图


1.3مبدأ العمل

ترتفع درجة حرارة طبقة الامتصاص الانتقائي لأنبوب التفريغ تدريجياً تحت أشعة الشمس ، وتنتقل الحرارة بسرعة إلى الأنبوب الحراري (النحاس) من خلال زعانف الألمنيوم ، وعندما تصل درجة حرارة الأنبوب الحراري (النحاس) إلى 30 درجة مئوية ، لذلك عندما يتم تسخين الأنبوب الحراري فوق درجة الحرارة هذه ، يبدأ الماء في التبخر (يتحول إلى البخار). يرتفع هذا البخار بسرعة إلى أعلى الأنبوب الحراري ويحمل معه كميات كبيرة من الحرارة ، حيث يتم تفريغ الحرارة إلى السائل المبرد المنتشر عبر أنبوب رأس المجمع الشمسي في المصباح (العلوي) ، يتكثف البخار لتكوين سائل (ماء) ويعود إلى قاع الأنبوب الحراري بالاعتماد على الجاذبية لتكرار الدورة مرة أخرى. هكذا ، تنتقل الحرارة التي يمتصها الأنبوب المفرغ بسرعة.

标 标 f1

2. الميزات والمواصفات

2.1 الميزات
  • سرعة عالية وكفاءة عالية في نقل الحرارة.

  • درجة حرارة منخفضة لبدء التشغيل على الطاقة الحرارية ومقاومة أفضل ضد درجات الحرارة المنخفضة ، مزايا واضحة للأداء في درجات الحرارة المنخفضة والمناطق الباردة.

  • يتتبع الهيكل الدائري تلقائيًا ضوء الشمس ، ويحافظ على الكفاءة العالية طوال اليوم مع إمدادات حرارة مستقرة.

  • لا يوجد ماء في الداخل ، ولا مقياس ، مما يحافظ على التبادل الحراري الفعال لفترة طويلة.

  • لا يؤثر النوع المضغوط ، التصميم المستقل ، التفكيك والتجميع على تشغيل النظام.

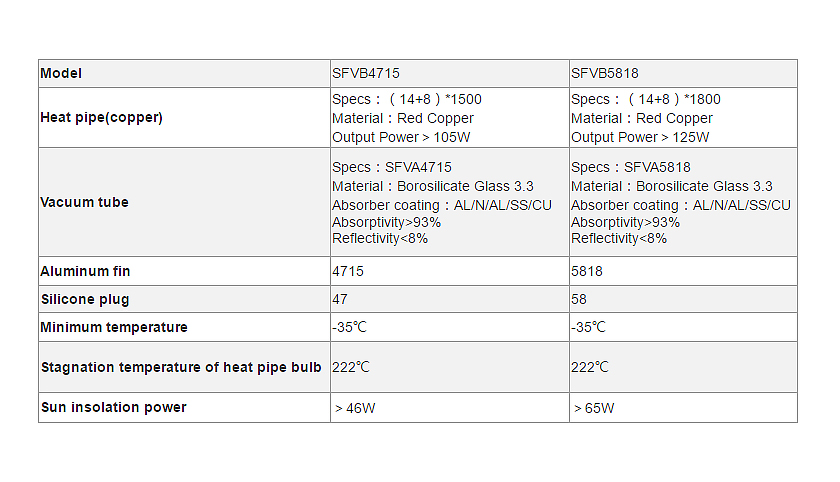

2.2مواصفات

未 标题 ز -1

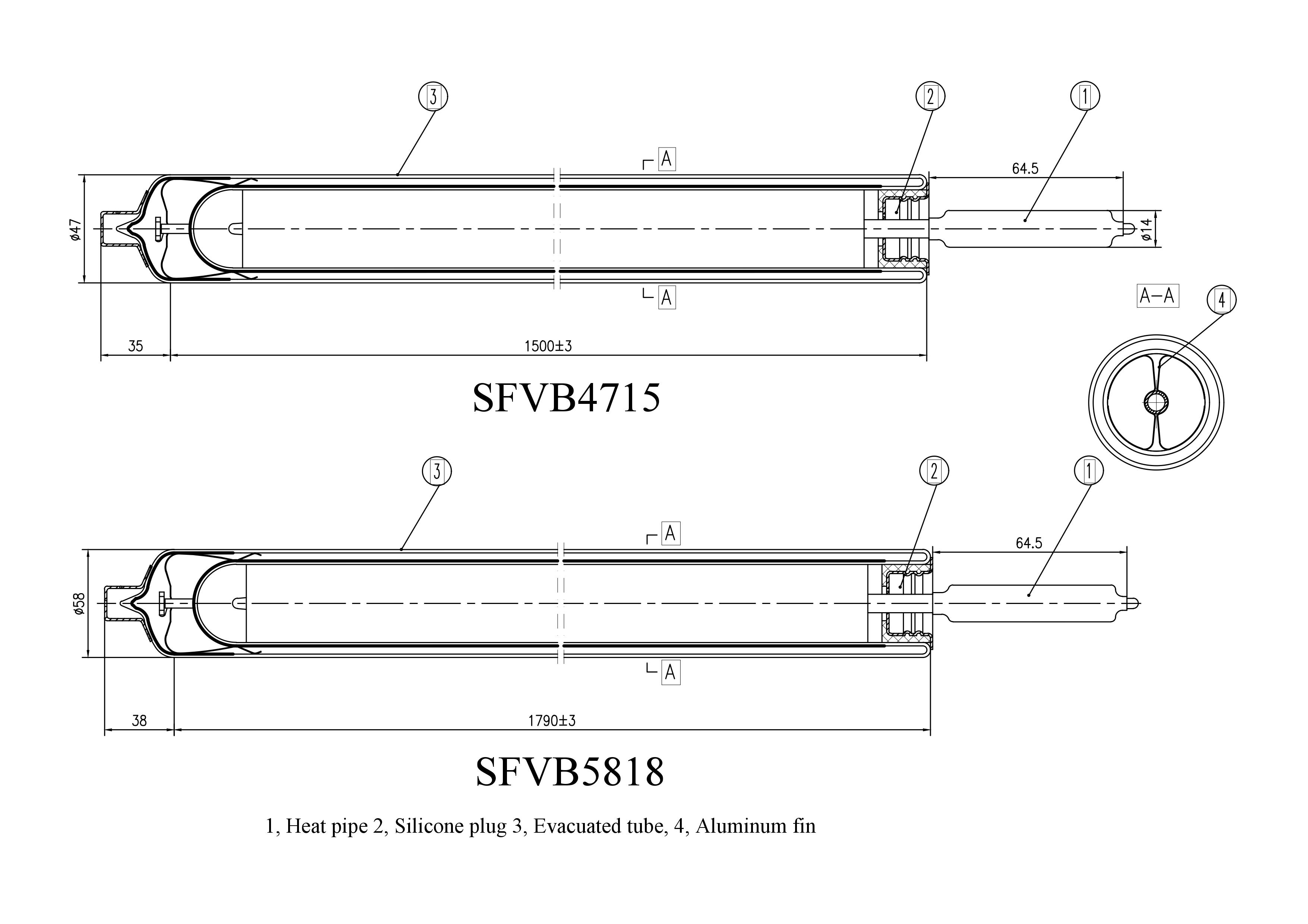

2.3 الحجم

0001

3. موثوقية الجودة

3.1 تسوس الكفاءة
  • سوف يمنع الغاز غير المكثف المتولد في لمبة (أعلى) الأنبوب الحراري (النحاس) من حدوث نقل الحرارة ، وبالتالي تخفيف كفاءة نقل الحرارة للأنبوب الحراري (النحاس).
  • نستخدم النحاس الأحمر عالي النقاء ، جنبًا إلى جنب مع طريقة التنظيف بإزالة الشحوم بالموجات فوق الصوتية ودرجات الحرارة العالية في عملية التصنيع لتجنب خلط الشوائب وتحللها لتوليد غازات غير قابلة للتكثيف.
  • عملية لحام وختم ممتازة للحفاظ على فراغ عالي على المدى الطويل.


3.2 سائل العمل
  • أداء الماء مستقر ، لذلك لا يتحلل الماء تحت درجة حرارة عالية وضغط مرتفع ، ولا ينتج غازات غير مكثفة.
  • يمكن أن تمنع المياه عالية النقاء تحلل الشوائب وتنتج غازات غير قابلة للتكثيف.


3.3 زاوية التثبيت
  • خلال دورة تشغيل الأنابيب الحرارية ، يعتمد تدفق السائل المكثف (الماء) إلى الأسفل على الجاذبية ولهذا السبب لا تعمل الأنابيب الحرارية من هذا التصميم عندما تكون أفقية.

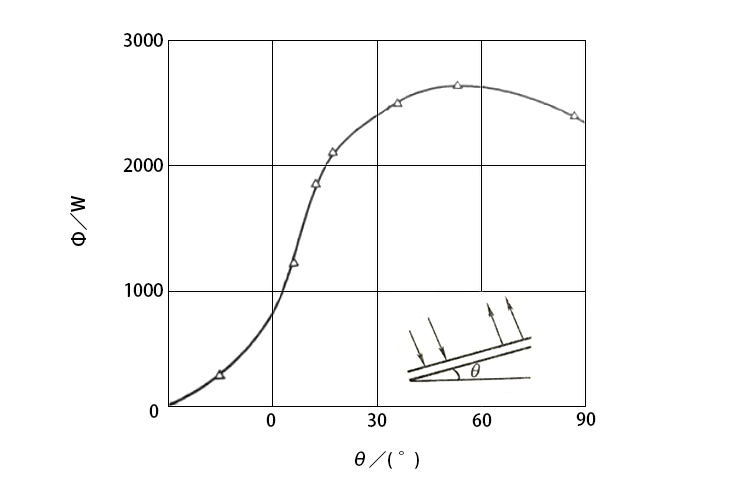

  • يوضح الشكل أدناه زاوية تركيب وكفاءة الأنبوب الحراري. أفضل زاوية تركيب هي 30 درجة -60 درجة.

热 管 图


3.4 تصميم مضاد للتجمد
  • تصميم استدقاق في نهاية الأنبوب الحراري (النحاس) ، والذي يلعب دورًا جيدًا في تأثير التجمد على البنية المادية. لن تتعطل الأنابيب الحرارية عند درجة حرارة الغرفة -35 درجة مئوية.
  • إذا كانت درجة الحرارة أقل من -35 درجة مئوية ، يمكننا استخدام تصميم خاص مضاد للتجميد ، يرجى التوضيح قبل الشراء.

4. الضمان والشهادة

  • اجتاز عباد الشمس الأول شهادات من أنظمة إدارة الجودة المختلفة ومؤسسات اختبار المنتج. مثل ISO9000 ، CE ، Solarkeymark ، SRCC ، BV ، SGS ، Watermark إلخ.
  • فترة الضمان: 5 سنوات.
  • عمر الخدمة: 20 سنة.

5. الحزمة والنقل

  • أنبوب الفراغ الشمسي مع أنبوب حراري معبأ في كرتون ، والكرتون مجهز برغوة مقاومة للضغط. سنضيف حالات الخشب الرقائقي اكستالي لحزمة البضائع تحت شحنة LCL.
  • يمكن تكديس تصميم العبوة وتخزينه ، ولكن يجب أن تكون الطبقة الأساسية مسطحة ومشددة بالتساوي. الحد الأقصى لمستوى التراص لأنبوب الفراغ الشمسي هو 17 مستوى.
