SFVB Vakuumröhre mit Wärmerohr

Die SFVB-Vakuumröhre mit Wärmerohr nutzt den Phasenwechsel des Arbeitsmediums (Hauptbestandteil ist hochreines Wasser), um die von der Vakuumröhre aufgenommene Wärme schnell zu übertragen.
  • SFVB

  • SFVB5818 / SFVB4715

  • Rotes Kupfer, Borosilikatglas 3.3, Aluminium

  • 5 Jahre

Menge:

1. Produkteinführung

1.1 Übersicht
  • Die SFVB-Vakuumröhre mit Wärmerohr nutzt den Phasenwechsel des Arbeitsmediums (Hauptbestandteil ist hochreines Wasser), um die von der Vakuumröhre aufgenommene Wärme schnell zu übertragen.
  • Das Sunflower-Wärmerohr (Kupfer) besteht aus hochreinen hohlen Kupferrohren. An einem Ende des Rohrs befindet sich ein Wärmerohrkolben mit größerem Durchmesser. Versiegeln Sie zuerst ein Ende des Kupferrohrs und injizieren Sie eine angemessene Menge hochreines Wasser in das Rohr Das Kupferrohr wird auf eine hohe Temperatur erwärmt, und die Luft im Kupferrohr wird abgelassen und abgedichtet, und im Kupferrohr wird ein Vakuum gebildet. Der Zweck der Erzeugung eines Vakuums im Wärmerohr (Kupfer) besteht darin, es zu senken der Siedepunkt des Wassers. Bei normalem atmosphärischen Druck beträgt der Siedepunkt des Wassers 100 ° C, aber innerhalb des abgelassenen Wärmerohrs (Kupfer) sinkt der Siedepunkt des Wassers auf 30 ° C. Die Temperatur des Wärmerohrs (Kupfer) wird stark reduziert.

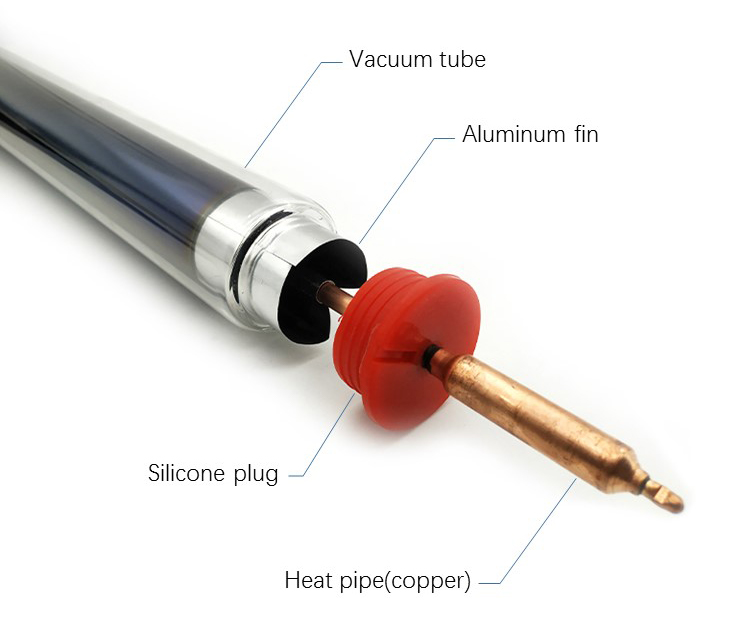

1.2 Struktur

Der SFVB besteht aus einem Heatpipe (Kupfer), einer Vakuumröhre, einer Aluminiumrippe und einem Silikonstopfen.


1,2 结构 结构


1.3Arbeitsprinzip

Die Temperatur der selektiven Absorptionsschicht der Vakuumröhre steigt unter Sonnenlicht allmählich an, und die Wärme wird schnell über die Aluminiumrippen auf das Wärmerohr (Kupfer) übertragen. Wenn die Temperatur des Wärmerohrs (Kupfer) 30 ° C erreicht, Wenn das Wärmerohr über diese Temperatur erwärmt wird, beginnt das Wasser zu verdampfen (wird zu Dampf). Dieser Dampf steigt schnell an die Oberseite des Wärmerohrs und führt große Wärmemengen mit sich. Wenn die Wärme an die kühlere Flüssigkeit abgegeben wird, die durch das Sammelrohr des Solarkollektors am Kolben (oben) zirkuliert, kondensiert der Dampf um eine Flüssigkeit (Wasser) zu bilden und unter Berufung auf die Schwerkraft zum Boden des Wärmerohrs zurückzukehren, um den Zyklus noch einmal zu wiederholen. Auf diese Weise wird die von der Vakuumröhre aufgenommene Wärme schnell übertragen.

未 标 f1

2. Merkmale und Spezifikationen

2.1 Funktionen
  • Hohe Geschwindigkeit und hohe Effizienz bei der Wärmeübertragung.

  • Niedrige Starttemperatur für Wärmeenergie und bessere Beständigkeit gegen niedrigere Temperaturen, offensichtliche Vorteile für die Leistung in Niedrigtemperatur- und Kältebereichen.

  • Die runde Struktur verfolgt automatisch das Sonnenlicht und sorgt den ganzen Tag über für einen hohen Wirkungsgrad bei stabiler Wärmeversorgung.

  • Kein Wasser im Inneren, keine Zunder, die über lange Zeit einen effizienten Wärmeaustausch aufrechterhalten.

  • Drucktyp, unabhängige Konstruktion, Demontage und Montage haben keinen Einfluss auf den Systembetrieb.

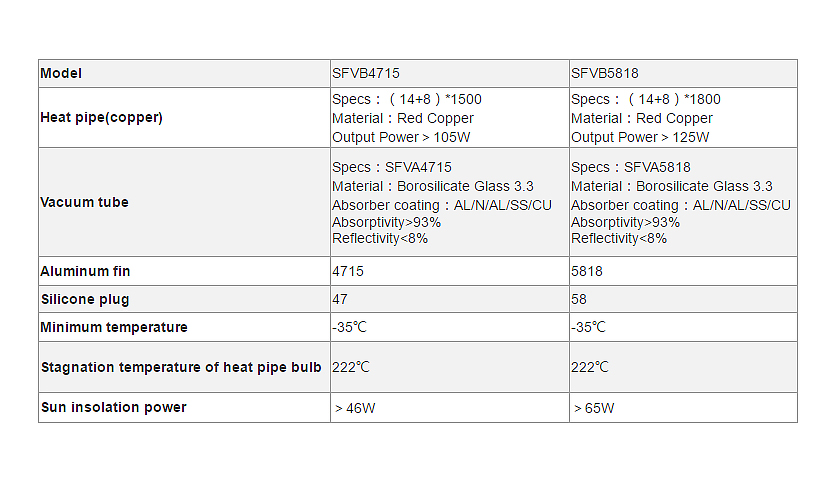

2.2Spezifikationen

未 标题 g-1

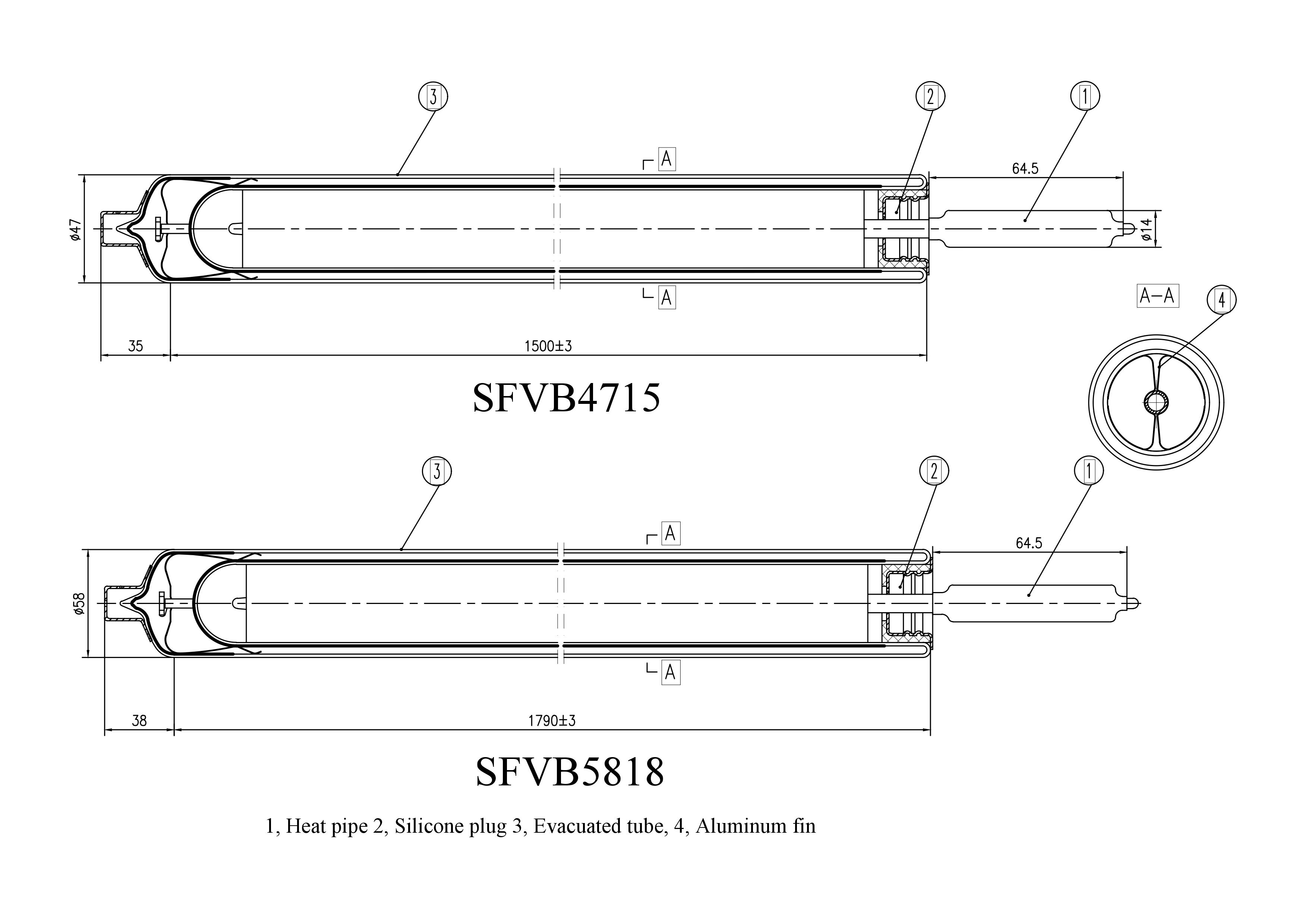

2.3 Größe

0001

3. Qualitätssicherheit

3.1 Effizienzabfall
  • Das nicht kondensierbare Gas, das am Kolben (oben) des Wärmerohrs (Kupfer) erzeugt wird, verhindert die Wärmeübertragung und verringert dadurch die Wärmeübertragungseffizienz des Wärmerohrs (Kupfer).
  • Wir verwenden hochreines rotes Kupfer zusammen mit Ultraschall- und Hochtemperatur-Entfettungsreinigungsverfahren im Herstellungsprozess, um zu vermeiden, dass Verunreinigungen gemischt und zersetzt werden, um nicht kondensierbare Gase zu erzeugen.
  • Hervorragender Schweiß- und Dichtungsprozess zur Aufrechterhaltung eines langfristigen Hochvakuums.


3.2 Arbeitsflüssigkeit
  • Die Leistung von Wasser ist stabil, so dass sich Wasser bei hoher Temperatur und hohem Druck nicht zersetzt und keine nicht kondensierbaren Gase erzeugt.
  • Hochreines Wasser kann die Zersetzung von Verunreinigungen verhindern und erzeugt nicht kondensierbare Gase.


3.3 Installationswinkel
  • Während des Betriebszyklus des Wärmerohrs hängt der Fluss der kondensierten Flüssigkeit (Wasser) zum Boden von der Schwerkraft ab. Aus diesem Grund funktionieren Wärmerohre dieser Bauart nicht, wenn sie horizontal sind.

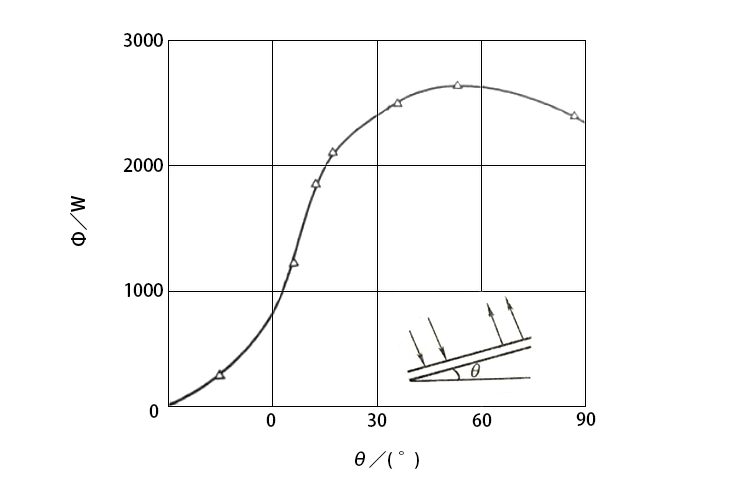

  • Der Installationswinkel und der Wirkungsgrad des Wärmerohrs sind in der folgenden Abbildung dargestellt. Der beste Installationswinkel beträgt 30 ° -60 °.

热 管 图


3.4 Frostschutzmittel
  • Konisches Design am Ende des Wärmerohrs (Kupfer), das eine gute Rolle bei der Frostschutzwirkung auf die physikalische Struktur spielt. Das Wärmerohr fällt bei einer Umgebungstemperatur von -35 ° C nicht aus.
  • Wenn die Temperatur unter -35 ° C liegt, können wir ein spezielles Frostschutzmittel verwenden. Bitte erklären Sie dies vor dem Kauf.

4. Garantie und Zertifikat

  • 1st Sunflower hat Zertifizierungen von verschiedenen Qualitätsmanagementsystemen und Produkttestinstitutionen bestanden. wie ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Wasserzeichen usw.
  • Garantiezeit: 5 Jahre.
  • Lebensdauer: 20 Jahre.

5. Paket und Transport

  • Die Solarvakuumröhre mit Wärmerohr ist in Karton verpackt und der Karton ist mit Antidruckschaum ausgestattet. Wir werden Sperrholzkisten für Warenverpackungen unter LCL-Versand extralieren.
  • Das Verpackungsdesign kann gestapelt und gelagert werden, die Basisschicht sollte jedoch flach und gleichmäßig beansprucht sein. Die maximale Stapelstärke der Solarvakuumröhre beträgt 17 Stufen.
