Tube sous vide SFVB avec caloduc

Le tube sous vide SFVB avec caloduc utilise le changement de phase du fluide de travail (le composant principal est de l'eau de haute pureté) pour transférer rapidement la chaleur absorbée par le tube à vide.
  • SFVB

  • SFVB5818 / SFVB4715

  • Cuivre rouge, Verre borosilicaté 3.3, Aluminium

  • 5 années

Quantité:

1. Présentation du produit

1.1 Présentation
  • Le tube à vide SFVB avec caloduc utilise le changement de phase du fluide de travail (le composant principal est de l'eau de haute pureté) pour transférer rapidement la chaleur absorbée par le tube à vide.
  • Le caloduc du tournesol (cuivre) est composé de tubes en cuivre creux de haute pureté , à une extrémité du tube se trouve une ampoule de caloduc de plus grand diamètre.Premièrement, scellez une extrémité du tube de cuivre et injectez une quantité appropriée d'eau de haute pureté dans le Le tube de cuivre est chauffé à une température élevée, et l'air dans le tube de cuivre est évacué et scellé, et un vide est formé à l'intérieur du tube de cuivre.Le but de créer un vide dans le caloduc (cuivre) est d'abaisser à la pression atmosphérique standard, le point d'ébullition de l'eau est de 100 ° C, mais à l'intérieur du caloduc (cuivre) qui a été drainé, le point d'ébullition de l'eau tombera à 30 ° C. la température du caloduc (cuivre) est fortement réduite.


1.2 Structure

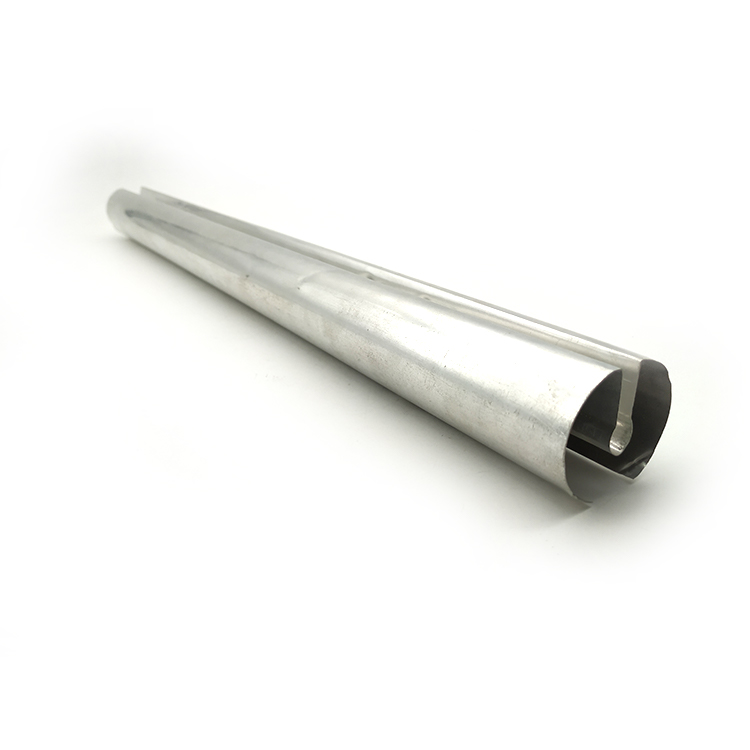

SFVB se compose d'un caloduc (cuivre), d'un tube à vide, d'une ailette en aluminium et d'un bouchon en silicone.


1,2 结构 图

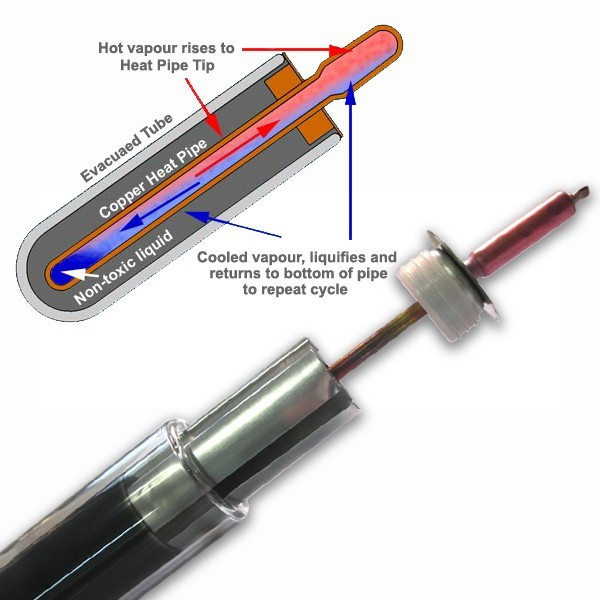

1.3Principe de fonctionnement

La température de la couche d'absorption sélective du tube à vide augmente progressivement sous la lumière du soleil et la chaleur est rapidement transmise au caloduc (cuivre) à travers les ailettes en aluminium.Lorsque la température du caloduc (cuivre) atteint 30 ° C, ainsi, lorsque le caloduc est chauffé au-dessus de cette température, l'eau commence à se vaporiser (se transformer en vapeur). Cette vapeur monte rapidement vers le haut du caloduc et transporte avec elle de grandes quantités de chaleur.Comme la chaleur est déchargée vers le liquide plus froid qui circule à travers le collecteur solaire du collecteur au niveau de l'ampoule (en haut), la vapeur se condense pour former un liquide (eau) et retourne au fond du caloduc en s'appuyant sur la gravité pour répéter à nouveau le cycle. ainsi, la chaleur absorbée par le tube à vide est rapidement transférée.

未 标 f1

2. Caractéristiques et spécifications

2.1 Caractéristiques
  • Haute vitesse et haute efficacité sur le transfert de chaleur.

  • Basse température de démarrage sur l'énergie calorifique et meilleure résistance aux basses températures, avantages évidents sur les performances dans les régions à basse température et froide.

  • La structure ronde suit automatiquement la lumière du soleil, maintient une efficacité élevée tout au long de la journée avec un apport de chaleur stable.

  • Pas d'eau à l'intérieur, pas de tartre, ce qui maintient un échange de chaleur efficace pendant longtemps.

  • Type sous pression, conception indépendante, le démontage et le montage n'affectent pas le fonctionnement du système.

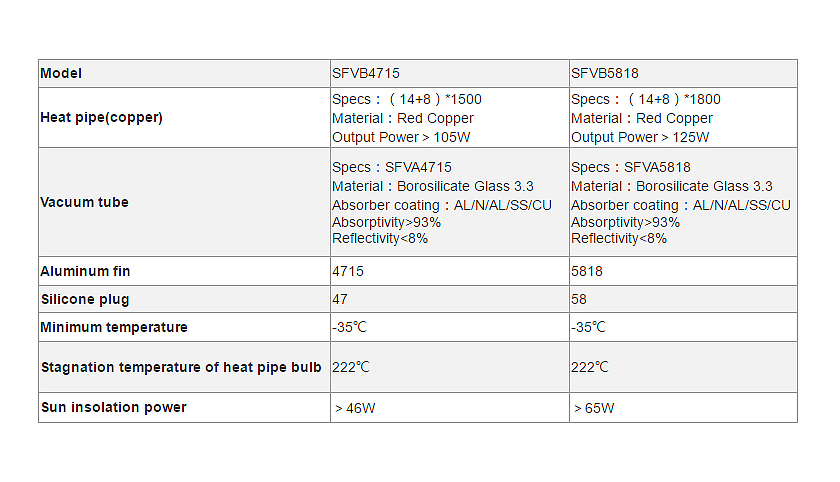

2.2Caractéristiques

未 标题 g-1

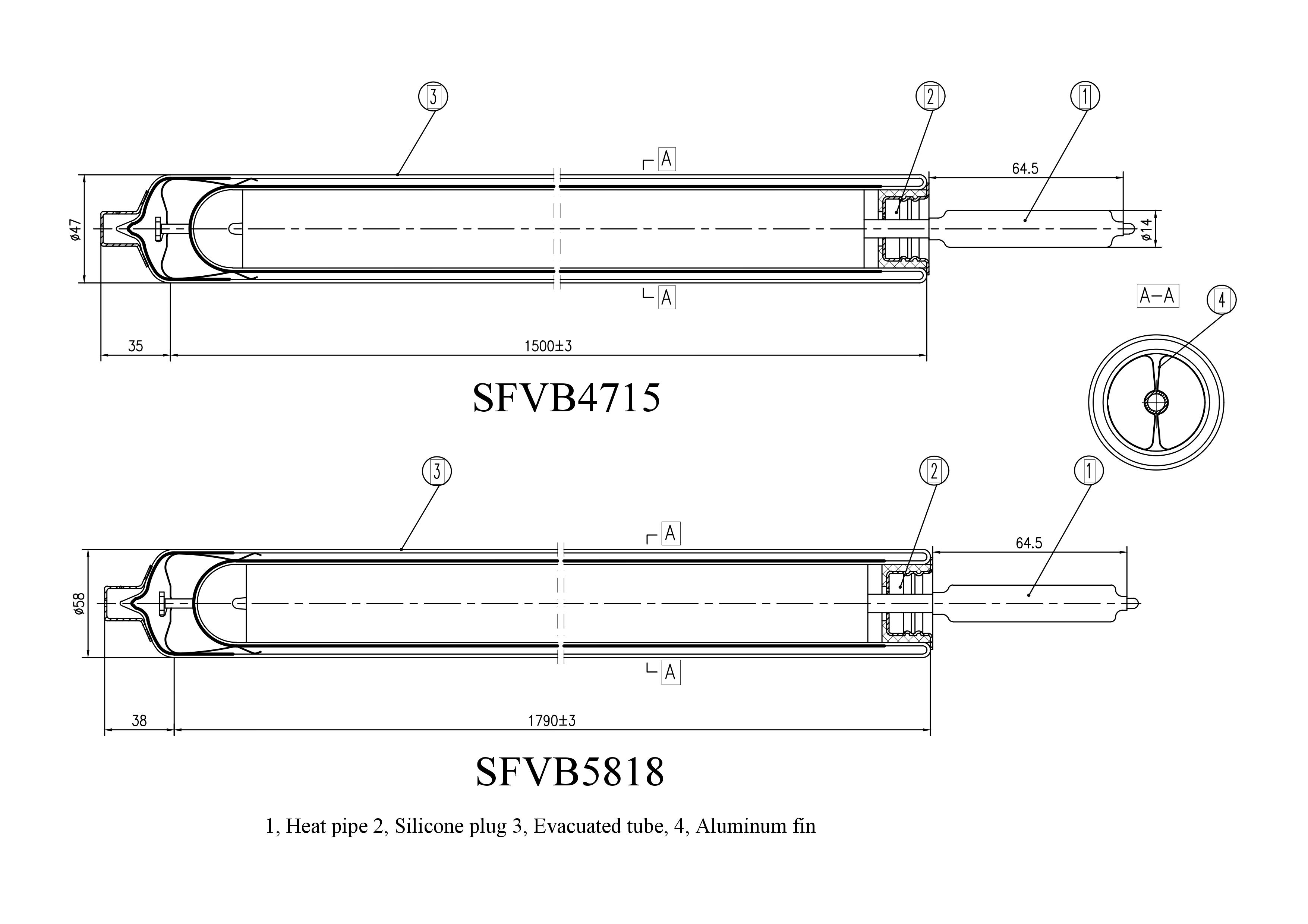

2.3 Taille

0001

3. Fiabilité de la qualité

3.1 Décroissance de l'efficacité
  • Le gaz non condensable généré au niveau de l'ampoule (en haut) du caloduc (cuivre) empêchera le transfert de chaleur de se produire, atténuant ainsi l'efficacité de transfert de chaleur du caloduc (cuivre).
  • Nous utilisons du cuivre rouge de haute pureté, ainsi qu'une méthode de nettoyage par dégraissage à ultrasons et à haute température dans le processus de fabrication pour éviter que les impuretés ne soient mélangées et décomposées pour générer des gaz non condensables.
  • Excellent processus de soudage et d'étanchéité pour maintenir un vide poussé à long terme.


3.2 Fluide de travail
  • La performance de l'eau est stable afin que l'eau ne se décompose pas à haute température et haute pression, ne produise pas de gaz non condensables.
  • L'eau de haute pureté peut empêcher la décomposition des impuretés et produire des gaz non condensables.


3.3 Angle d'installation
  • Pendant le cycle de fonctionnement du caloduc, le flux de liquide condensé (eau) vers le bas dépend de la gravité et pour cette raison, les caloducs de cette conception ne fonctionnent pas lorsqu'ils sont horizontaux.

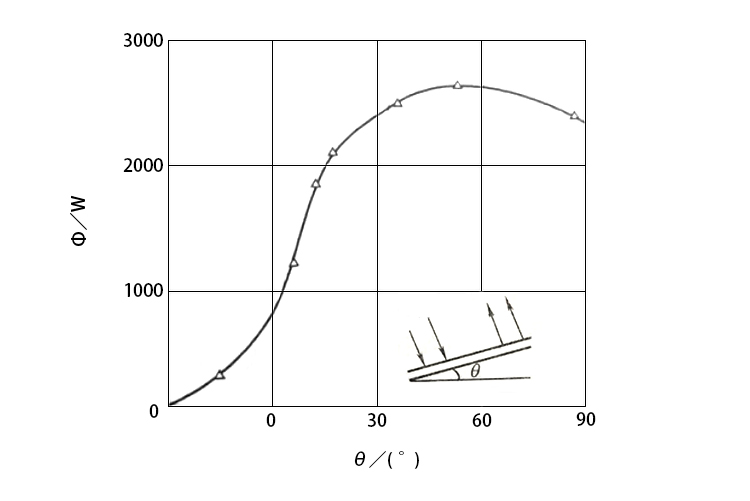

  • L'angle d'installation et l'efficacité du caloduc sont indiqués dans la figure ci-dessous. Le meilleur angle d'installation est de 30 ° -60 °.

热 管 图


3.4 Conception antigel
  • Conception conique à l'extrémité du caloduc (cuivre), qui joue un bon rôle sur l'effet antigel sur la structure physique. Le caloduc ne sera pas défaillant à une température ambiante de -35 ° C.
  • Si la température est inférieure à -35 ° C, nous pouvons utiliser un design spécial antigel.Veuillez expliquer avant d'acheter.

4. Garantie et certificat

  • 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark etc.
  • Période de garantie: 5 ans.
  • Durée de vie: 20 ans.

5. Forfait et transport

  • Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.
  • La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
