Diseño del esquema del sistema de calefacción solar doméstico.

Vistas:10     Autor:1stunflower     Hora de publicación: 2019-12-14      Origen:Sitio

Preguntar

[Resumen]

Con el desarrollo y la popularidad de los sistemas de calefacción solar, los sistemas de calefacción solar no solo pueden calentar piscinas, sino también calentar el suelo radiante y proporcionar agua caliente. Debido a que la solución del sistema de calefacción solar no solo puede reducir los costos de energía, sino también ahorrar energía y proteger el medio ambiente, ha sido fuertemente promovida y apreciada por las personas.

El siguiente es un ejemplo de diseño del sistema de calefacción solar para referencia.

[Cuerpo principal]

1. Requisitos básicos:

James, del centro de España, tiene una piscina de 4 * 6 m en casa, con una superficie construida de 135 metros cuadrados, 3 baños, 8 radiadores y una nueva bomba de calor de agua de 20KW. Y calentar la habitación en invierno y la piscina en verano requiere un sistema de calefacción solar.

2. Ideas de diseño:

Debido a que James se encuentra en el centro de España, tiene veranos calurosos e inviernos fríos, y la diferencia de temperatura entre el invierno y el verano es relativamente grande.


Según el clima del centro de España y el equipo de calefacción auxiliar original, 4 conjuntos de colector solar SFB305818

Debido al requisito de calentar la casa en invierno para calentar la piscina en verano y proporcionar agua caliente sanitaria, el tanque de agua a presión dividida 500L con 2 serpentines de cobre está equipado para almacenar agua caliente, y la casa se calienta en invierno y la piscina está climatizada en verano.

Y otros accesorios.

3. Características del diseño:

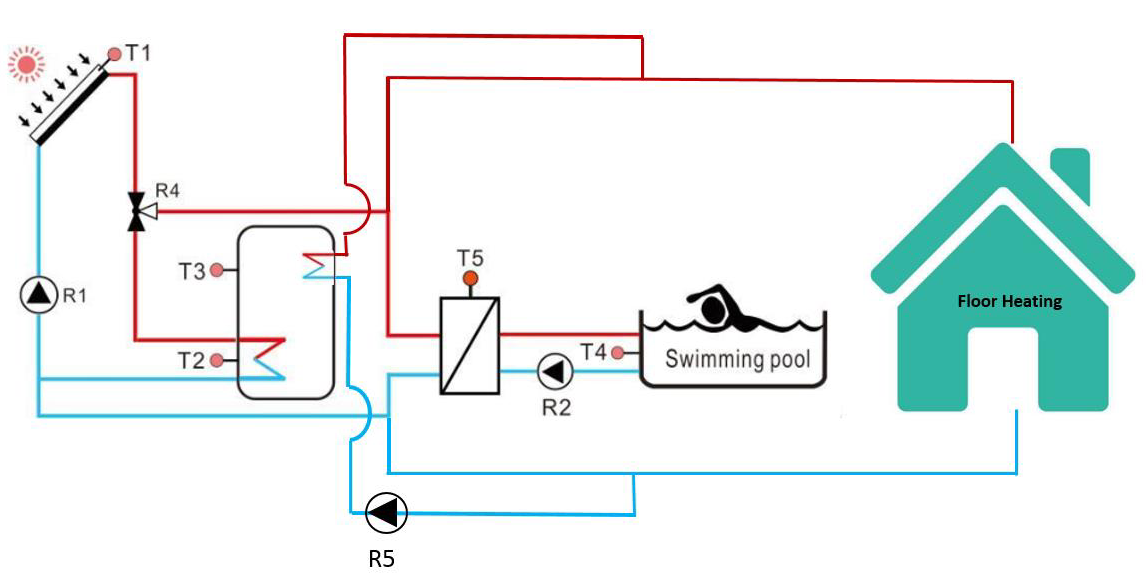

Diseño del esquema del sistema de calefacción solar doméstico.

Este es un sistema cerrado de circulación presurizada. Cuando este sistema está funcionando, el tanque de agua se calienta primero con la bobina inferior. Cuando el tanque de agua alcanza la temperatura establecida (como 60 ° C), el colector solar comienza a calentar la piscina o la casa a través del intercambiador de calor. Y puede garantizar que haya suficiente agua caliente en el tanque de agua para estar listo para bañarse.


Las casas se calientan en invierno, la piscina se calienta en verano y el agua caliente sanitaria está abierta todo el año.

La solución se puede utilizar por completo durante todo el año para mantener una utilización óptima.

4.James le gusta el diseño de este sistema de calefacción solar, especialmente este sistema satisface sus necesidades para calentar tanto la piscina como el suelo radiante, al tiempo que proporciona agua caliente sanitaria. El esta muy satisfecho.

Sin embargo, James tiene algunas dudas sobre este sistema:

① ¿Por qué usar tres bombas de circulación?

La bomba de circulación R1 se utiliza para la circulación entre el colector y el tanque de agua.

La bomba de circulación R2 se usa para circular entre el intercambiador de calor y el agua de la piscina.

La bomba de circulación R5 se usa para hacer circular agua caliente durante el calentamiento del piso.

② ¿Se sobrecalentará el colector solar?

No, este esquema de diseño tiene la tasa de utilización de energía solar más alta, calienta la casa en invierno, calienta la piscina en otras estaciones y proporciona agua caliente sanitaria durante todo el año. Úselo durante todo el año sin preocuparse por el sobrecalentamiento en verano.

Y el sistema ha tenido en cuenta esta situación en el diseño del producto y toma medidas de protección efectivas. Evite los posibles efectos del sobrecalentamiento y proteja el sistema solar de daños.

③ ¿Se puede seguir utilizando la bomba de calor de aire y agua original?

Sí, el nuevo equipo original de bomba de calor de aire y agua puede seguir utilizándose como fuente de energía de respaldo, por lo que no hay necesidad de preocuparse por el problema del calor insuficiente.

Al final, las dudas de James sobre el sistema de calefacción solar se resolvieron. Estaba muy satisfecho con el diseño de la solución y resolvió exhaustivamente sus requisitos.

[Conclusión]

Esta solución de sistema de calefacción solar es adecuada no solo para calentar casas y piscinas, sino también para proporcionar agua caliente sanitaria y requerir calefacción durante todo el año. Sin embargo, aún debe diseñarse de acuerdo con la situación real. Hay muchos factores en el diseño de proyectos de calefacción solar, y la distribución estacional de la luz solar es desigual. Esto requiere no solo un cálculo preciso basado en las condiciones específicas del proyecto, sino también determinar exhaustivamente la configuración del sistema de calefacción solar, especialmente el área del colector solar y la capacidad del tanque de agua, en combinación con la experiencia real.
