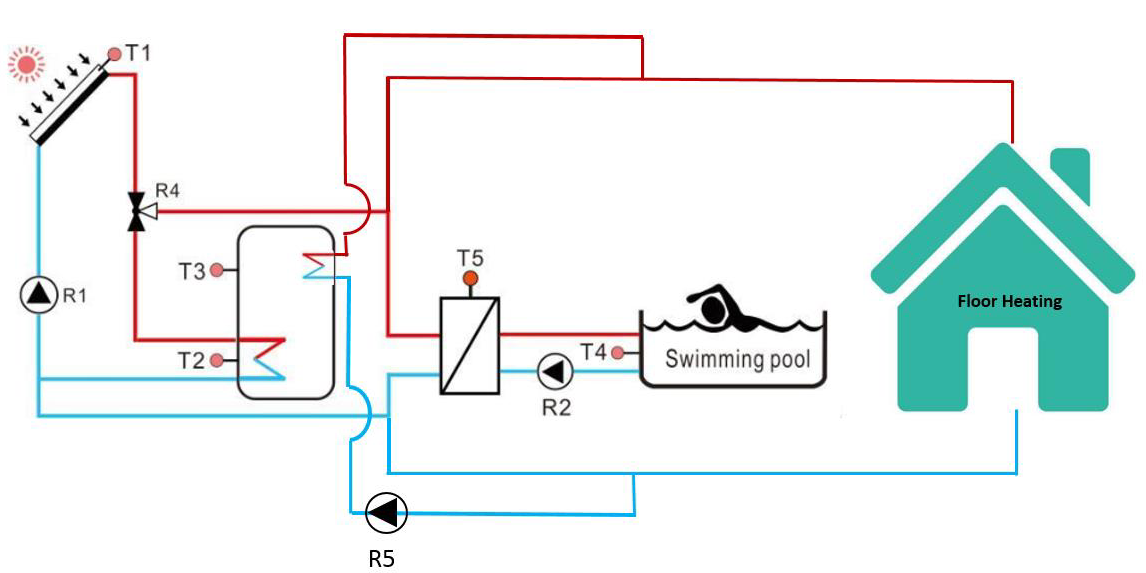

Схема конструкции бытовой солнечной системы отопления

[Аннотация]

С развитием и популярностью солнечных систем отопления, солнечные системы отопления могут не только нагревать бассейны, но и нагревать полы с подогревом и обеспечивать горячую воду. Поскольку решение для системы солнечного отопления может не только снизить затраты на электроэнергию, но и сэкономить энергию и защитить окружающую среду, оно активно пропагандируется и нравится людям.

Ниже приведен пример конструкции системы солнечного отопления для справки.

[Основная часть]

1. Основные требования:

У Джеймса из центральной Испании есть домашний бассейн 4 * 6 м, площадью 135 квадратных метров, 3 ванные комнаты, 8 радиаторов и новый воздушный водяной тепловой насос мощностью 20 кВт. А для обогрева помещения зимой и бассейна летом требуется солнечная система отопления.

2. Дизайнерские идеи:

Поскольку Джеймс находится в центральной Испании, здесь жаркое лето и холодная зима, а разница температур между зимой и летом относительно велика.

В соответствии с климатом центральной Испании и оригинальным вспомогательным отопительным оборудованием, 4 комплекта солнечного коллектора SFB305818

Из-за необходимости обогрева дома зимой для обогрева бассейна летом и обеспечения горячей водой бытового потребления, резервуар для воды под давлением Split 500 л с 2 медными змеевиками оборудован для хранения горячей воды, а дом отапливается зимой, а бассейн летом прогревается.

И другие аксессуары.

3. Особенности конструкции:

Это закрытая система циркуляции под давлением. Когда эта система работает, резервуар для воды сначала нагревается нижней катушкой. Когда резервуар для воды достигает установленной температуры (например, 60 ° C), солнечный коллектор начинает нагревать бассейн или дом через теплообменник. И может убедиться, что в баке для воды достаточно горячей воды, чтобы быть готовым к купанию.

Дома с подогревом зимой, бассейн с подогревом летом, а горячая вода для дома открыта круглый год.

Решение может быть полностью использовано в течение года для поддержания оптимального использования.

4. Джеймсу нравится дизайн этой солнечной системы отопления, особенно эта система отвечает его потребностям в отоплении как бассейна, так и подогрева пола, а также обеспечивает горячую воду для бытового потребления. Он очень доволен.

Однако у Джеймса есть некоторые сомнения по поводу этой системы:

① Зачем использовать три циркуляционных насоса?

Циркуляционный насос R1 используется для циркуляции между коллектором и резервуаром для воды.

Циркуляционный насос R2 используется для циркуляции между теплообменником и водой плавательного бассейна.

Циркуляционный насос R5 используется для циркуляции горячей воды во время подогрева пола.

② Будет ли перегреваться солнечный коллектор?

Нет, эта проектная схема имеет самый высокий коэффициент использования солнечной энергии: отопление дома зимой, подогрев бассейна в другие сезоны, и обеспечение горячей водой в течение всего года. Используйте его в течение всего года, не беспокоясь о перегреве летом.

И система учитывает эту ситуацию при разработке продукта и принимает эффективные меры защиты. Избегайте возможных последствий перегрева и защищайте солнечную систему от повреждений.

③ Можно ли продолжать использовать оригинальный воздушно-водяной тепловой насос?

Да, оригинальное новое оборудование с воздушно-водяным тепловым насосом можно продолжать использовать в качестве резервного источника энергии, поэтому нет необходимости беспокоиться о проблеме недостатка тепла.

В конце концов, сомнения Джеймса в отношении системы солнечного отопления разрешились. Он был очень доволен дизайном решения и всесторонне решил свои требования.

[Вывод]

Это решение для солнечной системы отопления подходит не только для отопления домов и бассейнов, но и для обеспечения горячей водой и отопления в течение всего года. Тем не менее, он все еще должен быть разработан в соответствии с реальной ситуацией. Есть много факторов в разработке проектов солнечного отопления, и сезонное распределение солнечного света неравномерно. Это требует не только точного расчета, основанного на конкретных условиях проекта, но и всестороннего определения конфигурации системы солнечного отопления, особенно площади солнечного коллектора и емкости водяного бака, в сочетании с реальным опытом.
