Controladores solares SR501 para calentadores de agua solares compactos no presurizados

El controlador automático de microordenador SR501 se usa para el control inteligente del calentador de agua solar integrado sin presión. Pantalla LCD de cristal líquido, aspecto hermoso, rendimiento estable y confiable e instalación conveniente.
  • SR501

  • Aplicable a SFA / SFFU

  • Aplicable a SFA / SFFU

  • Aplicable a SFA / SFFU

  • Aplicable a SFA / SFFU

  • Aplicable a SFA / SFFU

Cantidad:

1. Introducción al producto

1.1 Resumen

El controlador automático de microordenador SR501 se usa para el control inteligente del calentador de agua solar integrado sin presión. Se ha desarrollado con el último microordenador de un solo chip de alto rendimiento de NEC y realiza un control inteligente. Todos los dispositivos adoptan estándares de grado industrial y pueden operar libremente en ambientes fríos, de alta temperatura y húmedos. Al mismo tiempo, el chip del reloj se utiliza para hacer que el control de tiempo sea preciso. El controlador LCD de pantalla de cristal líquido, aspecto hermoso, rendimiento estable y confiable, fácil instalación, es el producto accesorio más ideal para calentadores de agua solares integrados sin presión.


1.2 función

El controlador solar SR501 puede mostrar la temperatura y el nivel del agua; controlar el suministro de agua del tanque de agua a través de la temperatura del agua, el nivel del agua y la configuración del tiempo; y puede controlar la calefacción eléctrica y otros equipos auxiliares para controlar completamente el calentador de agua solar. La lista de más características es la siguiente:

1. configuración de tiempo
2.Templado de llenado y calentamiento con tres secciones de tiempo.
3.Temperatura controlada función de llenado de agua
Función de calefacción del termóstato 4.CTH
5.LWPR baja protección de presión de agua
6.CWL función de llenado de nivel de agua constante (nivel de agua preestablecido 100% del tanque)
7. bomba de llenado de agua bomba
8.TCYC Configuración de la temperatura / flujo para que la bomba de ACS funcione en tres secciones de tiempo
Función automática del termóstato 9.AH
Función del temporizador 10.OTF
Función de protección de alta temperatura del tanque 11.TKRR
Protección anticongelante del tanque 12.CFR
13.LWS Preestablece el nivel de agua del relleno de agua cuando el tanque carece de agua
14.LWSD demora el tiempo de llenado del agua cuando el tanque carece de agua
15.OTDI desinfección térmica
16. UNIDAD de grado Celsius y Fahrenheit unidad de interruptor
17. Advertencia de error del beeper Beeper
18. Llenado manual de agua.
19.Función de llenado de agua compulsiva.
20. Calentamiento manual.
21. Circulación manual de ACS.
22.Factory restablecer manualmente la función
Ajuste de sensibilidad 23.Sensor
Función de protección anticongelante 24.Pipe
25.Ver el valor de medición
26. Protección contra desbordamiento
27. alta protección de la temperatura del tubo colector
28. Protección de la memoria.
29. protector de pantalla
Protección contra problemas

31. Descripción del código de error

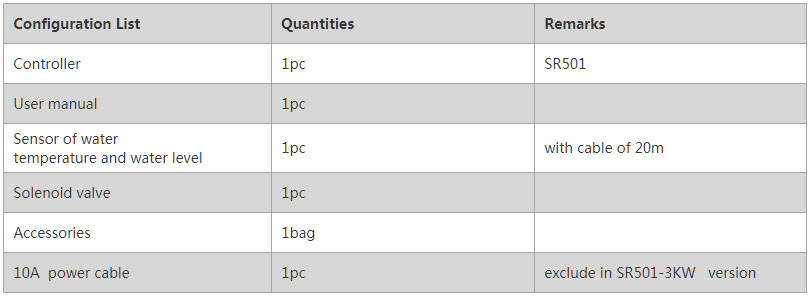

1.3 Lista de embalaje


2. Parámetros técnicos

2.1 Parámetros técnicos

  • Fuente de alimentación: AC100-240V, 50-60Hz

  • Consumo de energía: < 3W

  • Precisión de la medición de la temperatura: ± 1 ℃

  • Rango de medición de la temperatura del tanque: 0 ~ 100

  • Salidas: 4 relés electromagnéticos.

  • Temperatura ambiente: -10 ℃ ~ 50

  • Grado a prueba de agua : IP40

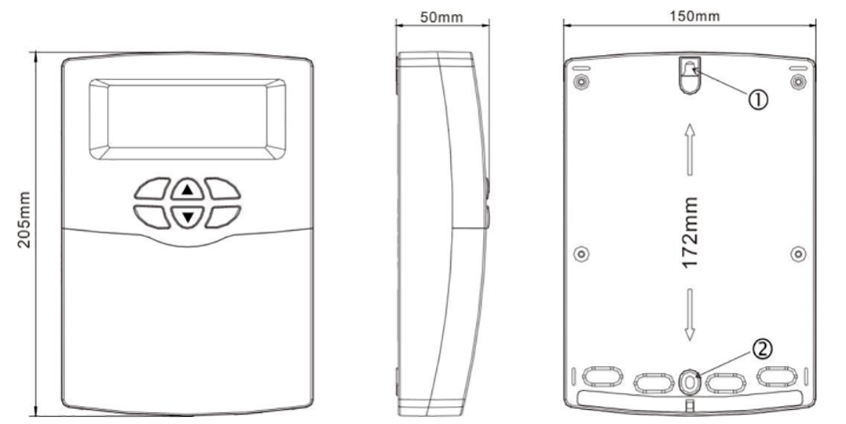

Tamaño 2.2

205mm × 150mm × 50mm

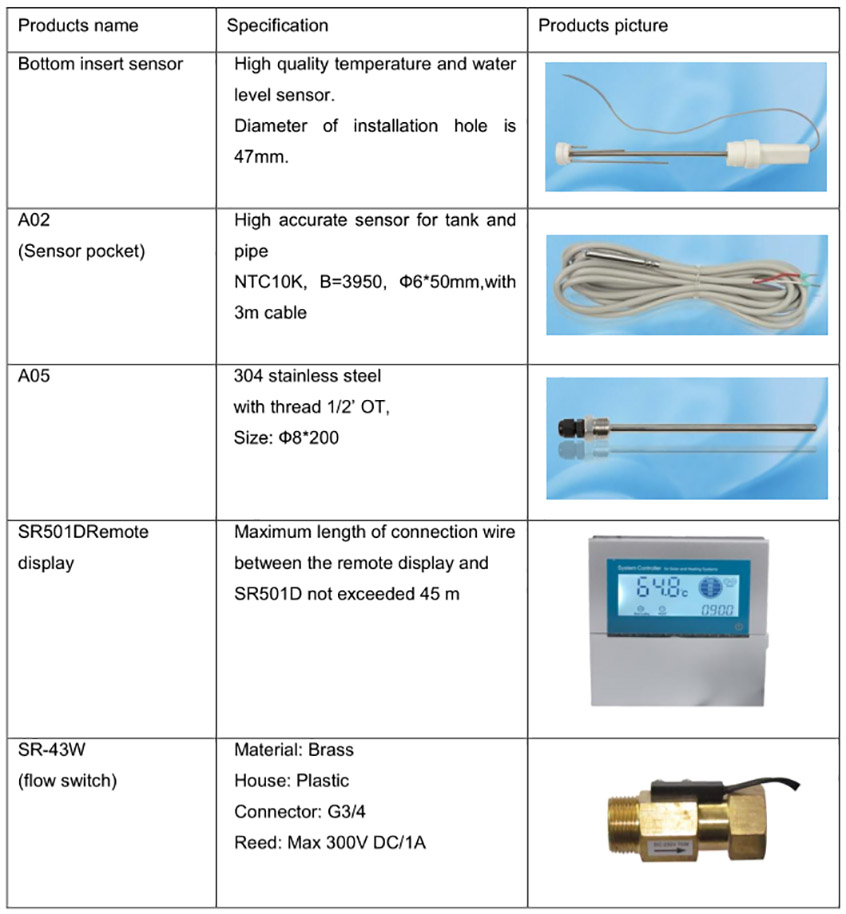

2.3 accesorios opcionales


3. Instalación del producto

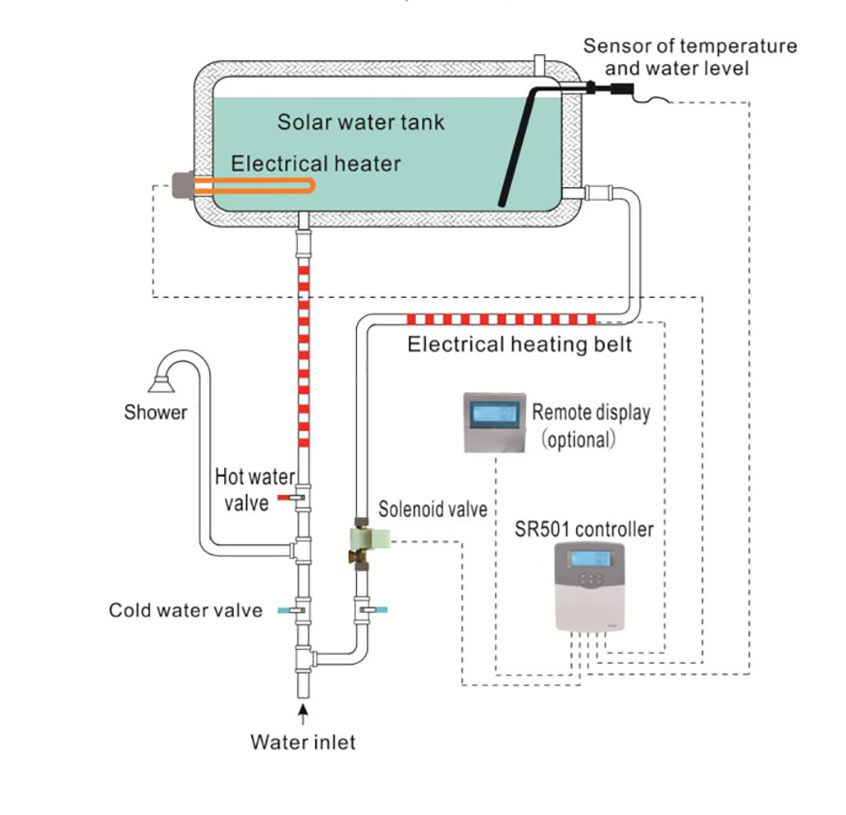

3.1 SR501 diagrama de instalación ia como sigue:


3.2 SR501 Manual de instalación Descargar:

SR501 Manual de instrucciones .pdf
