SR501 Solar Controller für kompakte, drucklose Solarwarmwasserbereiter

Anteil an:

SR501 Solar Controller für kompakte, drucklose Solarwarmwasserbereiter

Die automatische Steuerung des Mikrocomputers SR501 dient zur intelligenten Steuerung des integrierten drucklosen Solarwarmwasserbereiters. LCD-Flüssigkristallanzeige, schönes Aussehen, stabile und zuverlässige Leistung und bequeme Installation.

Modell: SR501
Spezifikation: Gilt für SFA / SFFU
Material: Gilt für SFA / SFFU
Funktion: Gilt für SFA / SFFU
Eigenschaften: Gilt für SFA / SFFU
Garantie: Gilt für SFA / SFFU

Menge:


erkundigen In den Einkaufswagen

1. Produkteinführung

1.1 Überblick

Die automatische Steuerung des Mikrocomputers SR501 dient zur intelligenten Steuerung des integrierten drucklosen Solarwarmwasserbereiters. Es wurde mit dem neuesten hochleistungsfähigen Single-Chip-Mikrocomputer von NEC entwickelt und realisiert eine intelligente Steuerung. Alle Geräte entsprechen dem Industriestandard und können in kalten, hohen Temperaturen und feuchten Umgebungen frei betrieben werden. Zur gleichen Zeit wird der Uhrchip verwendet, um die Zeitsteuerung genau zu machen. Die LCD-Flüssigkristallanzeige des Controllers, schönes Aussehen, stabile und zuverlässige Leistung, einfache Installation, ist das ideale Zubehör für integrierte drucklose Solar-Warmwasserbereiter.

1.2 Funktion

Der Solarregler SR501 kann die Wassertemperatur und den Wasserstand anzeigen. Steuerung der Wasserversorgung des Wassertanks durch Einstellung der Wassertemperatur, des Wasserstandes und der Zeiteinstellung; und kann die elektrische Heizung und andere Zusatzgeräte steuern, um den Solarwarmwasserbereiter vollständig zu steuern. Die Liste mit weiteren Funktionen lautet wie folgt:

1.Zeiteinstellung

2. Füllen und Heizen mit drei Zeitabschnitten

3. Temperaturgesteuerte Wasserfüllfunktion

4.CTH Thermostat-Heizfunktion

5.LWPR Niedriger Wasserdruckschutz

6.CWL konstante Füllstandsfunktion (voreingestellter Wasserstand von 100% des Tanks)

7.PUMPEN-Wasserfüllpumpe

8.TCYC Einstellung der Temperatur / des Durchflusses für die Warmwasserpumpe, die innerhalb von drei Zeitabschnitten läuft

9.AH Automatische Thermostatfunktion

10.OTF Timer-Funktion

11.TKRR Hochtemperaturschutzfunktion des Tanks

12.CFR Tank Frostschutz

13.LWS Stellen Sie den Wasserstand der Wasserfüllung ein, wenn der Wassermangel im Tank ist

14. LWSD Verzögerungszeit der Wasserfüllung, wenn der Wassermangel im Tank ist

15.OTDI Thermische Desinfektion

16. UNIT Celsius Grad und Fahrenheit Einheit wechseln

17. BEEP Beeper-Fehlerwarnung

18. Manuelle Wasserfüllung

19.Füllende Wasserfunktion

20.Manuelles Heizen

21. Manueller Warmwasserkreislauf

22.Fabrik manuell zurücksetzen

23. Sensorempfindlichkeitseinstellung

24. Rohrfrostschutzfunktion

25.Sehen Sie den Messwert an

26. Überlaufschutz

27. Hochtemperaturschutz des Kollektorrohrs

28. Gedächtnisschutz

29. Bildschirmschutz

30. doppelter schutz

31. Fehlercode-Beschreibung

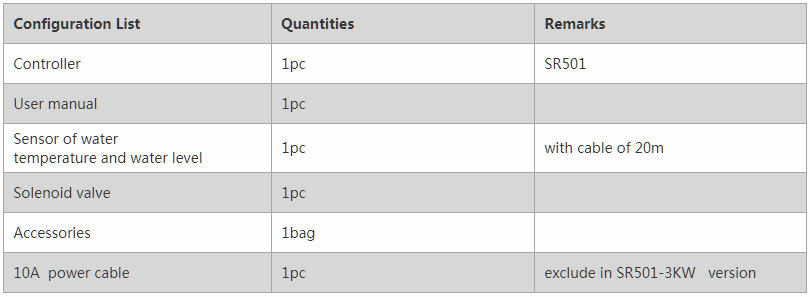

1.3 Packliste

2. Technische Parameter

2.1 Technische Parameter

Stromversorgung: AC100-240V, 50-60Hz
Leistungsaufnahme: < 3W
Genauigkeit der Temperaturmessung: ± 1
Messbereich der Speichertemperatur: 0 ~ 100
Ausgänge: 4 elektromagnetische Relais
Umgebungstemperatur: -10 ℃ ~ 50 ℃
Wasserdichtigkeitsgrad: IP40

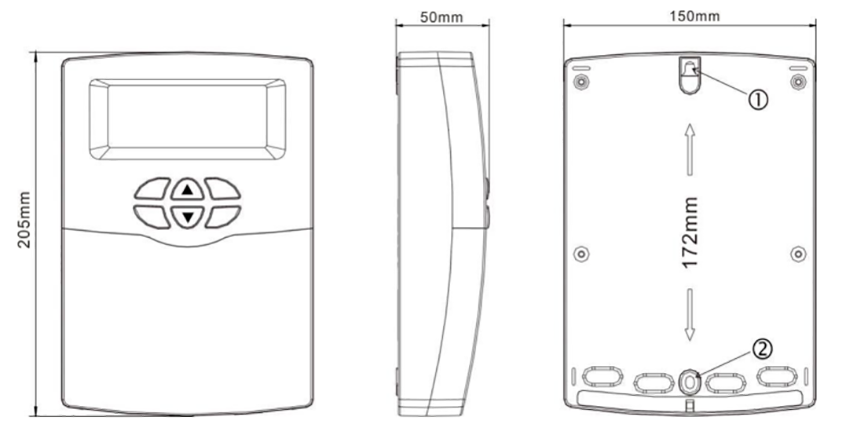

2.2 Größe

205 mm × 150 mm × 50 mm

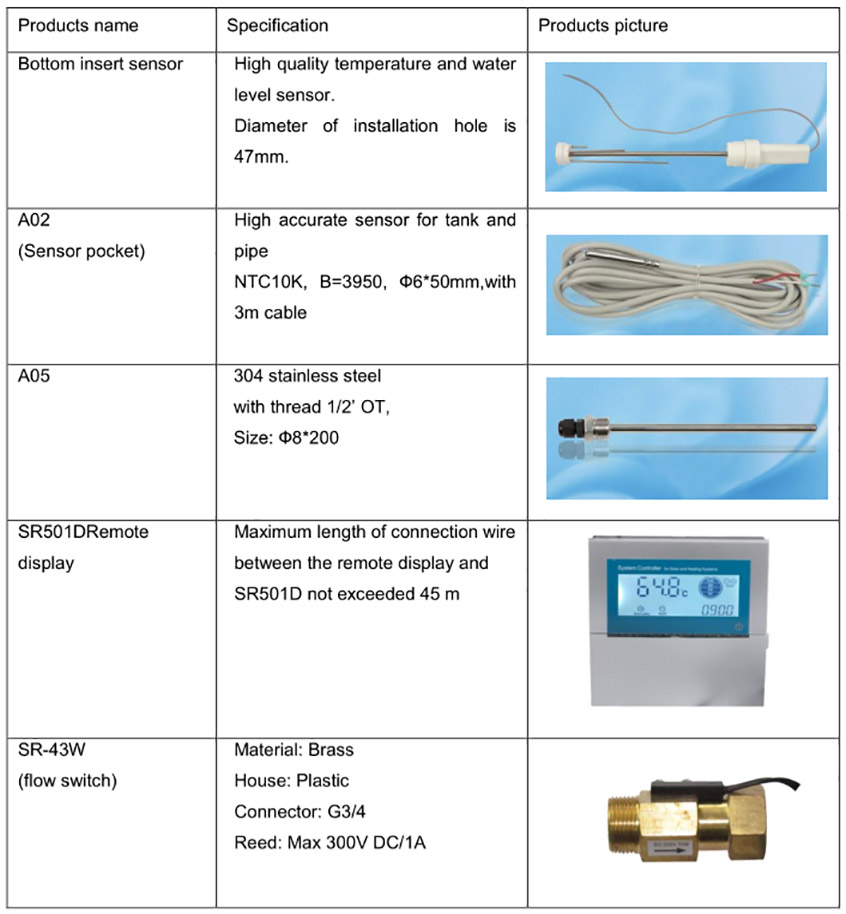

2.3 Optionales Zubehör

3. Produktinstallation

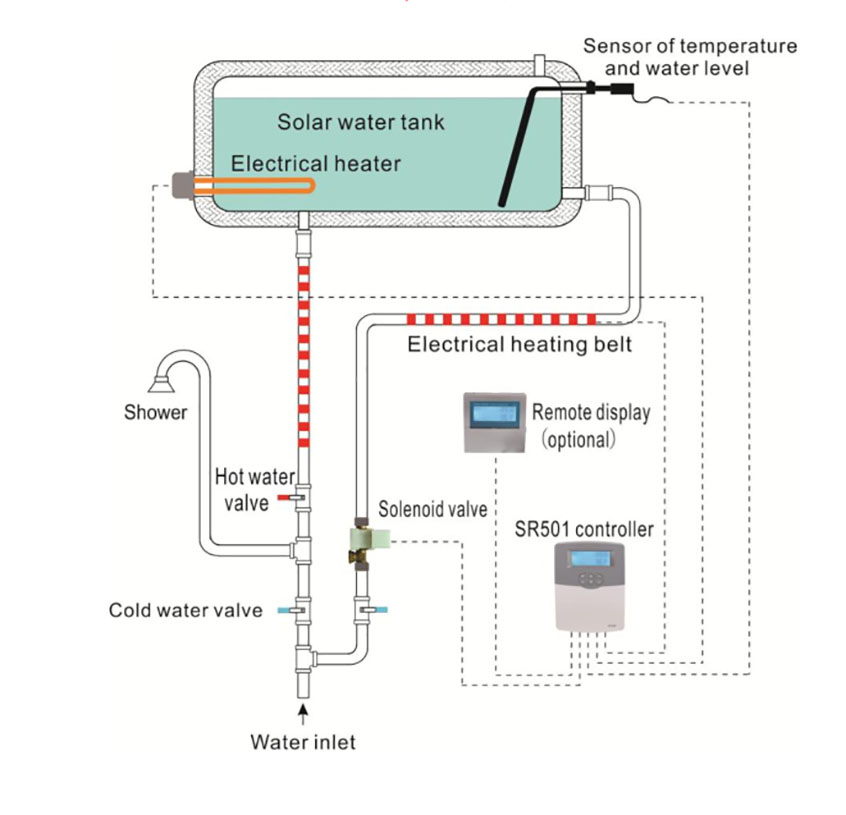

3.1 SR501-Installationsdiagramm ist wie folgt:

3.2 SR501 Installationsanleitung Download:

SR501 Betriebshandbuch .pdf
